Линия OSB 64 000 м3 в год пр-ва Европа

Цена: 27 311 602 у.е.
1 993 547 591 ₽
  • Технические характеристики

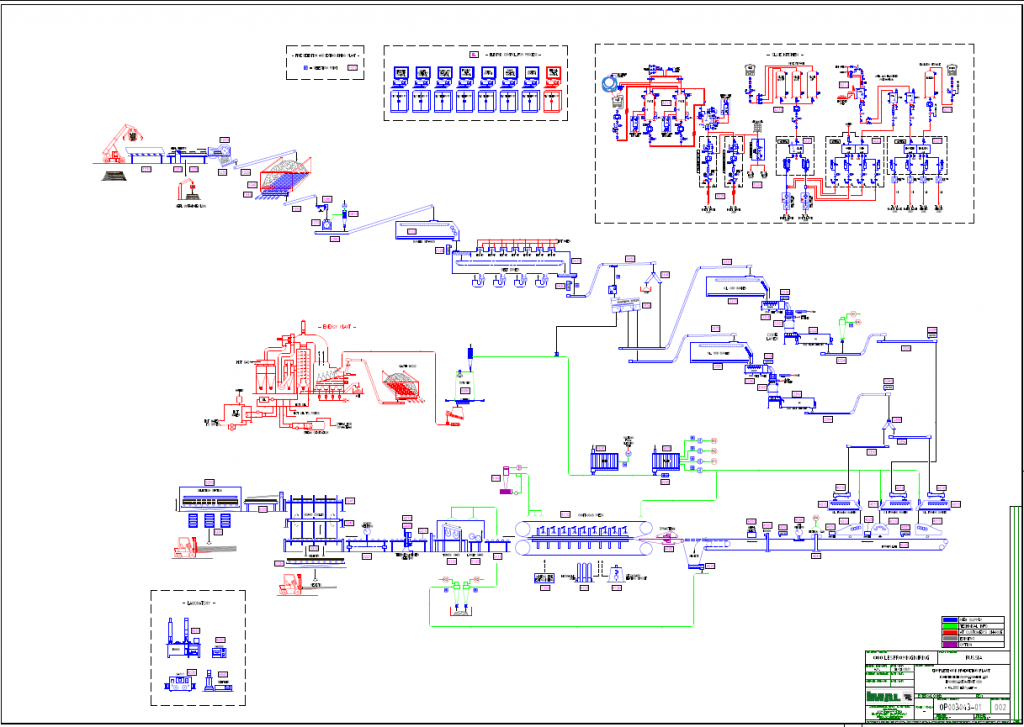

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОИЗВОДСТВА:

Тех схема.png

МОЩНОСТЬ ОБОРУДОВАНИЯ:


Цена завода на условиях EXW Италия (инкотермс 2020)

СПЕЦИФИКАЦИЯ ПРОЦЕССА:

Древесина

Характеристики

- тип древесины: круглый лес
- породный состав: осина, берёза, сосна
- размер: длина 2 - 3 м, диаметр 80-300 мм
- влажность: 100%
- расход: 850-900 кг/м³ OSB

Связующее

Клей КФ

- Мин. содержание сухого остатка: 66%
- Вязкость: 300 - 500 cps
- Значение pH: ≥8,0

Отвердитель

- Тип: сульфат аммония
- Мин. содержание сухого вещества: 35%
- Плотность при 20°С: 1,28 гр/мл

Эмульсия

- Цвет: белый и молочно-белый
- Плотность: окло 0,87-0,95 гр/мл
- Вязкость при 23°С: 450 Mpas
- pH: прибл. 9,5
- Тип: Парафин

Вода

- Давление: 5 бар/мин
- Температура: ≤ 35°С
- pH при 20°С: 6-7,5


ЭНЕРГИЯ

Тепловая энергия

Сушилка

Потребление тепловой энергии зависит от начальной влажности сырья
Теплоноситель: горячая вода
Температура подачи: 100°С
Температура на выходе: прибл. 80°С
Общее потребление: 7,5 МВт

Пресс

Имеет стабильное потребление в течение всего времени. Зимой, в случае сильных морозов, потребление увеличивается.

Теплоноситель: диатермическое масло
Температура подачи: 280°С
Температура на выходе: 240°С
Общее потребление: 2 МВт

Система паровой инжекции

Теплоноситель: перегретый насыщенный пар
Производительность: 1500 кг/ч
Давление: 12 бар
Потребление: прибл. 1,2 МВт

Электроэнергия

- Напряжение двигателей: 440 V ± 5%
- Частота: 50 Hz ± 5%

Сжатый воздух

Сжатый воздух предоставляется Заказчиком, необходимое давление в точке подачи 6 бар. Воздух должен быть очищен от влаги и масле и охлажден до температуры окружающей среды для работы клапанов.


Техническая вода

Вода, предоставляемая Заказчиком, используется в технологическом процессе системы дозирования клея, для охлаждения насосов отопительных контуров. Вода должна быть без примесей и водорослей.

- Давление: 4-5 бар
- Температура: ≤ 35°С
- Жесткость: 12°dH
- Содержание хлоридов: ≤ 80 ppm
- Значение pH: ≥ 6 ≤ 7,5 (при 20°С)
- Максимальный перепад в давлении: ±0,2 бар

Деминерализованная вода

Деминерализованная вода используется для производства пара.

Выбросы пыли

Приблизительные данные; при более низких уровнях эмиссии, требуемых местным законодательством, потребуется установка дополнительного оборудования фильтрации/очистки воздуха (циклоны, скрубберы, и т.д.)

- Содержание пыли в воздухе после сушилки: ≤ 10 мг/Нм³
- Содержание пыли в воздухе после фильтра: ≤ 10 мг/Нм³
- Содержание формальдегида: ≤ 50 мг/Нм³

Состав оборудования

Поз.

Наименование

1200

УЧАСТОК РУБКИ МАКРОЩЕПЫ И ВЫРАБОТКИ СТРЭНДОВ

1210

Вибрирующий стол-питатель

1212

Вибрирующий питатель

1215

Металлоискатель

1220

Ленточный конвейер

1225

Рубительная машина

1230

Винтовой конвейер

1235

Ленточный конвейер

1240

Бункер с подвижными полами

1245

Разгрузочный винтовой конвейер

1250

Ленточный конвейер

1260

Вибрационный питатель

1270

Ножекольцевой станок для стрэндов

1280

Ленточный конвейер

2100

ХРАНЕНИЕ ВЛАЖНОГО СЫРЬЯ (СТРЭНДОВ)

2110

Накопительный бункер сырых стрэндов

2120

Влагомер непрерывного действия

2400

ЛИНИЯ СУШКИ И СОРТИРОВКИ СТРЭНДОВ

2410

Ленточная сушилка

2420

Влагомер непрерывного действия

2430

Цепной конвейер

2440

Распределительная заслонка

2450

Сортировщик

2470

Цепной конвейер (ВС)

2475

Цепной конвейер (НС)

3200

ЛИНИЯ ДОЗИРОВАНИЯ

3210

Линия перекачивания клея-сырца

3212

Линия приготовления и перекачивания карбамида и отвердителя

3214

Система перекачивания эмульсии

3216

Участок хранения и перекачивания смолы

3220

Система клеевого дозирования

3222

Система дозирования карбамида и воды

3224

Система дозирования отвердителя и эмульсии

3226

Участок дозирования

3228

Система дозирования добавки против налипания материала

3300

ЛИНИЯ ОСМОЛЕНИЯ МАТЕРИАЛА НА ВС И НС

3310

Накопительный бункер для стрэндов ВС

3316

Весовой бункер стружки ВС

3318

Влагомер непрерывного действия

3320

Воронка подачи связующего

3322

Смеситель ОСП ВС

3324

Цепной конвейер (ВС)

3326

Цепной конвейер (ВС)

3328

Влагомер непрерывного действия

3330

Накопительный бункер для стрэндов НС

3336

Весовой бункер стружки НС

3338

Влагомер непрерывного действия для НС

3340

Воронка подачи связующего НС

3342

Смеситель ОСП НС

3344

Цепной конвейер (НС)

3346

Влагомер непрерывного действия

3348

Переключающая заслонка

3350

Цепной конвейер (ВС)

3352

Цепной конвейер (ВС)

4000

ЛИНИЯ ФОРМАТИРОВАНИЯ КОВРА

4010

Формирующая машина ОСП

4020

Линия формирования

4022

Влагомер непрерывного действия

4050

Влагомер непрерывного действия

4025

Магниты

4030

Магниты

4040

Пила продольной обрезки ковра

4045

Весы ковра

4055

Непрерывный рентгеновский измеритель плотности ковра

4060

Обнаружитель металлических примесей

4070

Сборник разгружаемого ковра с винтовым конвейером

4100

ЛИНИЯ ПРЕССОВАНИЯ

4105

Опция - Система паровой инжекции

4110

Гидравлический непрерывный горячий пресс непрерывного действия

4120

Гидроагрегат пресса

4130

Вторичный нагревательный контур

4140

Опция - Система обработки отработанных газов пресса

5100

ЛИНИЯ РАСКРОЯ ПЛИТ

5110

Роликовый конвейер

5120

Пила продольного раскроя

5130

Плавающая пила непрерывного раскроя

5200

ЛИНИЯ ПЕРЕМЕЩЕНИЯ ПЛИТ

5210

Роликовый конвейер

5215-20

Совмещенная система дефектоскоп-толщиномер

5225

Роликовый конвейер с весами для взвешивания плиты

5230

Роликовый конвейер

5240

Охладитель плит

5245

Роликовый конвейер

5265

Роликовый конвейер

5280

Беспрерывная автоматическая станция укладки плит

5285

Наземный рольганг

5900

СИСТЕМА АСПИРАЦИИ

5910

Аспирационная система от измельчения влажного сырья

5920

Аспирация и фильтры от участка формирования ковра и обрезки

5930

Аспирация и фильтры для клеевого участка

5940

Пневмотранспорт к силосу пылевой фракции

5950

Силос пылевой фракции

7300

УСТРОЙСТВА БЕЗОПАСНОСТИ ГЛАВНОГО КОНВЕЙЕРА

7310

Система обнаружения искры

7315

Система противопожарной защиты непрерывного пресса

8000

ЛАБОРАТОРНОЕ ОБОРУДОВАНИЕ

8010

Испытательная машина для механических тестов

8020

Лабораторный влагомер

8030

Лабораторный газовый анализатор эмиссии формальдегида

8040

Прибор для контроля времени гелеобразования смолы


ОПИСАНИЕ OSB ПЛИТ

OSB - ОСП (Ориентированно-стружечная плита) - современный материал для современного строительства. Оборудование OSB работает круглосуточно. Производители оборудования для производства осп плит мощность указывают из расчета 334 суток в год, 31 сутки на планово-предупредительный ремонт. Принципиально новым видом древесных стружечных материалов стали появившиеся не так давно ориентированно-стружечные плиты ОСП (плиты OSB). Этот материал сохранил в себе лучшие качества натурального дерева и лишен недостатков аналогов – фанеры или ДСП. Ориентированно-стружечная плита представляет собой трехслойный материал, выполненный из древесной щепы - удлиненной (6-9 см) щепы древесины хвойных пород. Главная особенность плит ОСП – различная ориентация щепы: в верхнем и нижнем слое щепа располагается вдоль длины всей плиты, а в среднем слое – перпендикулярно покрывающим слоям. Именно разнонаправленность волокон в слоях и обеспечивает исключительно высокую механическую прочность плит ОСП – она выше, чем у фанеры или ДСП в 3 раза. При этом гибкость, свойственная древесным материалам, сохраняется. Все три слоя пропитаны водостойкими восками и смолами и спрессованы в единое целое под действием высоких давления и температуры. Одинаковые крупные размеры щепы и современный метод прессования обеспечивают однородность материала по всей плите, отсутствие пустот и трещин в его толще и сколов по краям.


Мелкие отходы стружки при производстве удаляются, за счет этого достигнуто значительное уменьшение количества соединяющих клеящих веществ в составе плит ОСП – всего 2-3%. ОСП – практически полностью чисто древесный материал. В то же время, плиты OSB лишены недостатков чистой древесины – они неподвержены гниению, поражению грибком, не горючи. Важнейшее свойство плит ОСП - плиты имеют практически нулевую гигроскопичность. Это свойство лежит в основе применения ориентированно-стружечных плит в кровельном строительстве. На сегодняшний день нет лучшего материала для основы под кровельное покрытие. По степени гигроскопичности и прочности ОСП делятся на группы, определяющие сферы применения конкретного вида материала. Использование плит ОСП основано на их превосходных потребительских качествах - прочности без потери гибкости, влагостойкости, легкости.

Прежде всего, это все отрасли строительства. Устройство сплошной обрешетки под все виды кровли и половых покрытий, обшивка стен и потолков, в том числе декоративная (ОСП не выделяют в воздух формальдегидов), создание съемной опалубки. Материал ОСП незаменим в мансардном строительстве. В Северной Америке плиты ОСП - конструктивная основа для всего коттеджного строительства, выполняет роль каркаса в любом элементе постройки. Исключительная прочность материала, его экологичность, долговечность конструкций из ОСП при невысокой цене выводят материал в лидеры в своем сегменте рынка. Делятся на группы, определяющие сферы применения конкретного вида материала. Использование плит ОСП основано на их превосходных потребительских качествах - прочности без потери гибкости, влагостойкости, легкости. Прежде всего, это все отрасли строительства.

Устройство сплошной обрешетки под все виды кровли и половых покрытий, обшивка стен и потолков, в том числе декоративная (ОСП не выделяют в воздух формальдегидов), создание съемной опалубки.

  • OSB отличается однородной внутренней структурой, а обе поверхности имеют одинаковое качество.
  • OSB содержит свыше 90% древесины
  • ОСП-2 (OSB2) - обычная ориентированно-стружечная плита
  • ОСП-3 (OSB3) - влагостойкая ориентированно-стружечная плита


Оборудование для производства ОСБ плит.

Характеристика свойств плиты OSB:

  • Высокая прочность на изгиб и вдоль главной оси - втрое выше, чем у фанеры;
  • Надежное удерживание в толще плиты любых крепежных элементов – за счет плотности расположения волокон, а не кол-ва связующих;
  • Влагостойкость – коэффициент разбухания минимален (от 17% при нахождении в воде более 2 часов, при полной сохранности формы и прочности);
  • Стабильность геометрии плит – не коробятся, не имеют внутренних пустот и трещин, сучков и расхождения волокон;
  • Пожаробезопасность – плита ОСП трудновоспламеняемый материал;
  • Долговечность – срок службы конструкций неограничен при соблюдении условий эксплуатации;
  • Легкость при обработке любыми инструментами, причем края держат форму и не разрушаются;
  • Экологическая чистота - Плита ОСП состоит на 95% из чистой древесины (минимум связующего).

Область применения плиты ОСП:
  • Кровельные и фасадные работы - основание под любой кровельный материал;
  • Обшивка стен, потолков, сооружение перегородок, в том числе – декоративных;
  • Плита OSB – основной материал в каркасном строительстве;
  • Устройство полов – черновых и основных, многоразовая опалубка;
  • Производство мебели, тары и т.п.
