Оборудование лесопильного производства VTL-1400

Цена: 914 200 у.е.
87 903 846 ₽

Купить в 1 клик

  • Технические характеристики

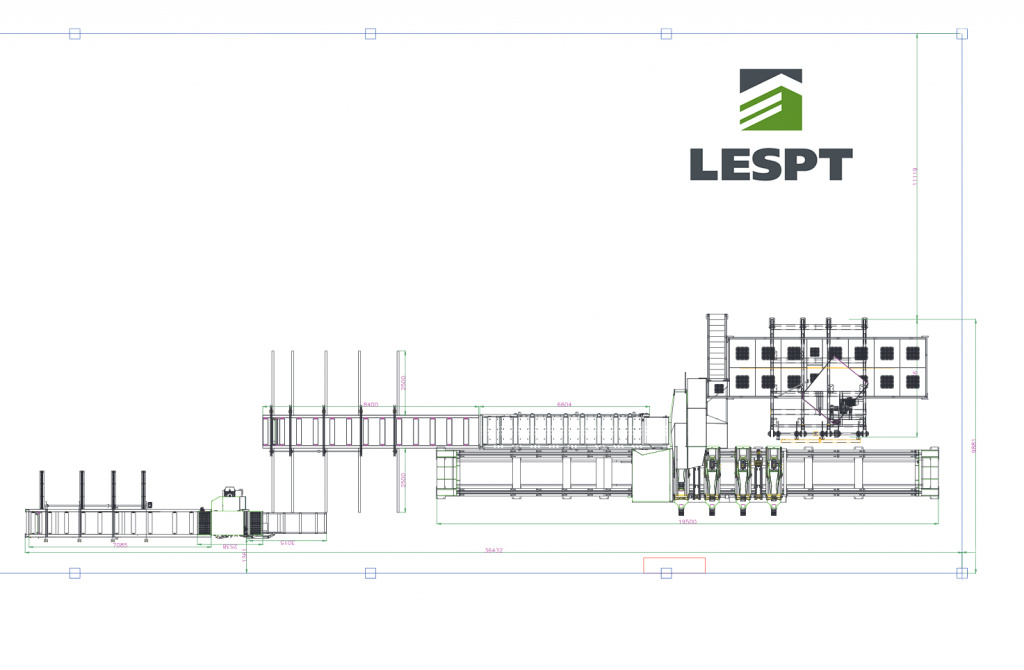

Схема (оборудование лесопильного цеха)

Линия лесопиления Мебор.jpg

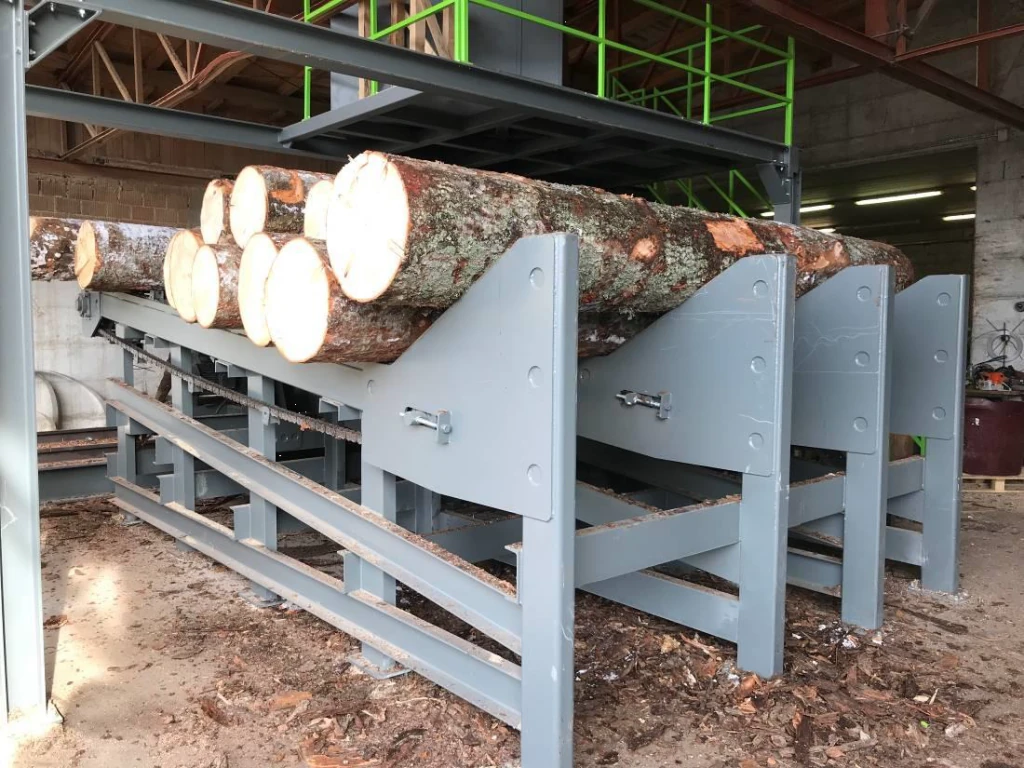

1. Высокомощная эстакада для бревен с загрузочными руками – VLD


Технические характеристики
Длина эстакады (место для складирования) (м) 4,6
Общая длина эстакады, включая загрузочные руки (м) 5,6
Мощность (кВт) 5,5
Количество дорожек и количество гидравлических рук (шт)
Масса эстакады (кг) 4500 - 7500

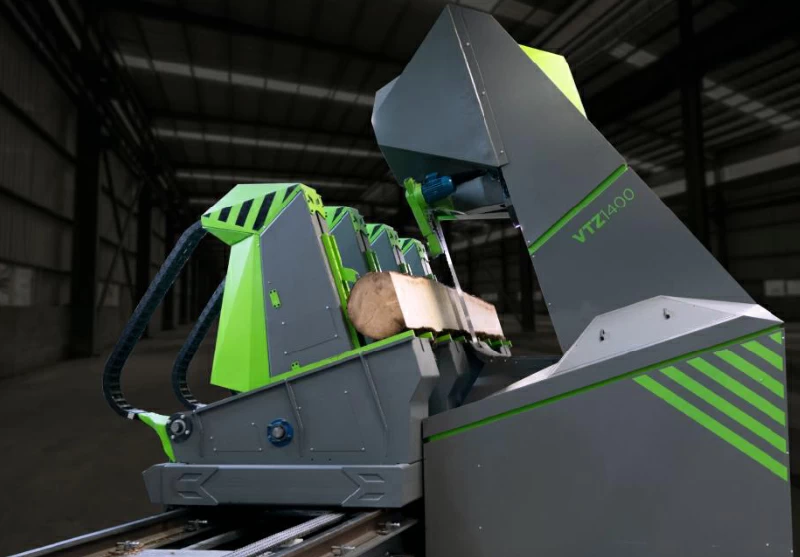

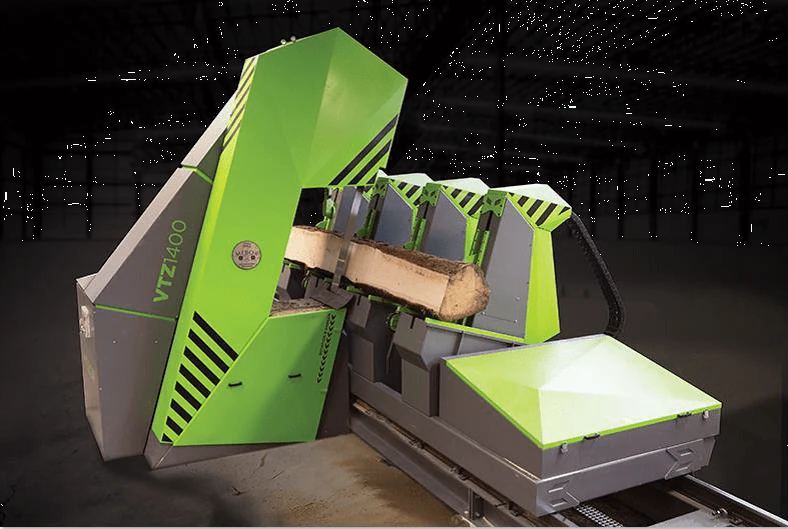

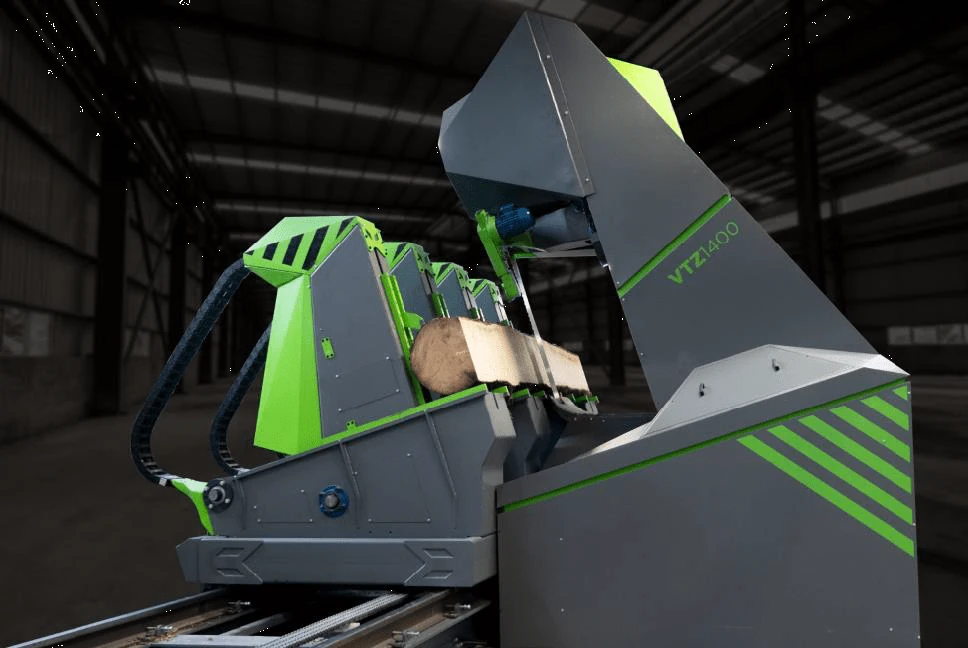

2. Вертикальный ленточнопильный станок с кареткой – VTZ 1400 PLUS


Особенности:

  • Сверхмощная сильная и крепкая конструкция с подрамой (не нужен бетонный фундамент);
  • Наклонная головка под углом 17°;
  • Колеса из литой стали; одна установленная сторона – легкий доступ для замены полотна;
  • Главный двигатель для ременной трансмиссии с меньшей потерей мощности;
  • Система смазки колес;
  • Давление направляющих полотна пилы (без настройки - единая настройка экономит время); верхняя направляющая гидравлически настраивается вверх/вниз;
  • Автоматическое гидравлическое натяжение пилы – автоматически поддерживает напряжение;
  • Электронное натяжение полотна пилы – быстрая настройка положения обоих колес гарантирует правильное выравнивание полотна на колесах и долгий срок службы полотна; система показывает когда колеса в неправильном выравнивании предотвращая потерю напряжения в лезвии;
  • Возможность распила в одном или обоих направлениях (одинарный или двойной распил); в сочетании с правильными разгрузочными конвейерами (не включены);
  • Компьютер ПЛК, установленный на головке для непосредственного регулирования выравнивания полотна, натяжения и замены пил;
  • Легко открывающаяся пневматическая дверь для замены пил;
  • Автоматическое подрезное устройство, установленное на ленточной пиле, чистит поверхность ствола, продлевает срок службы полотен; автоматическая смена положения согласно диаметру бревна; автоматическое смещение при возврате каретки.
Технические характеристики
Диаметр колес (мм) 1400
Ширина колес (мм) 190
Ширина полотна пилы(одно/двухстороннее) 206/225
Толщина полотна пилы (мм) 1,47
Длина полотна пилы (мм) 10550
Мощность главного двигателя (кВт) 90
Максимальная высота распила (мм) 1100
Максимальная глубина распила (мм) 860
Максимальный диаметр бревен (мм) 1200
Габаритные размеры (мм) 2400х1200х4800
Масса с подрамой (кг) 9000

2.1 Наклонная лесопильная каретка  – VZH 1200 SUPERFAST


Особенности:

  • Cильная и мощная конструкция для продления срока службы и уменьшения обслуживания;
  • Структура тележки выполнена из конструкционный стали с высокой производительностью Strenx® увеличивающей прочность конструкции и уменьшающей общий вес тележки – умно спроектированная структура;
  • Наклонная рама тележки на 17° обеспечивает безударный прием распиленных досок верхней стороной вверх;
  • Высокоскоростная электрическая тележка с бесщеточным приводом – SUPERFAST;
  • Высокоскоростное ускорение и замедление;
  • Максимальная скорость обратного хода каретки: до 240 м/мин;
  • Интеллектуальная система позиционирования каретки, определяющая положение бревна; точка входа и выхода полотна;
  • Передача энергии торможения (замедления) на другие приводы в системе – энергосбережение;
  • Уникальная подача каретки с цепной передачей (меньше обслуживания, более простая установка);
  • ШКИВЫ для зажатия и позиционирования бревен 4 шт;
  • НЕЗАВИСИМОЕ ПОЗИЦИОНИРОВАНИЕ КАЖДОГО ШКИВА для контроля конусности и выпрямления древесины; что приводит к лучшему использованию и точности;
  • Скорость позиционирования: до 550 мм/с (21"/с);
  • Полная гибкость для позиционирования закривленных бревен или бревен в форме конуса;
  • Движение шкивов на массивных, негабаритных линейных направляющих - точная шлифовка; без трения;
  • гидравлические зажимы монтируются на каждом шкиве;
  • Быстрый зажим с помощью механизма рычагов;
  • Гидравлически настраиваемая глубина зажимных крюков;
  • Полностью регулируемое давление зажима;
  • Автоматическая функция подтягивания зажимов после зажима - обеспечение прямого зажима бревна и точности последней доски от бревна;
  • Тормоз на зажимном механизме предотвращает движение бревна при распиле;
  • Устройство для поворота бревен, монтируется на тележке 2 шт;
  • Тройные цепи (одна спереди и две сзади), приводятся в действие электроприводом с регулируемой скоростью;
  • Интеллектуальный гидравлический силовой агрегат, определяющий нагрузку и самостоятельно регулирующий необходимую скорость и давление - мин. энергопотребление; электронный контроль уровня масла; автоматический мониторинг чистоты масляного фильтра;
  • Автоматическая система смазки;
  • Все необходимые кабели.
Технические характеристики
Зазор между колоннами (мм) 1150
Зазор между зажимами (мм) 950
Максимальный диаметр бревна (мм) 1200
Ширина рельсов (мм) 1500
Габаритные размеры (мм) На заказ х2400х2500
Масса с 4мя головками (кг) 10000

3. Кабина для оператора


Версия A – кабина с подрамой и лестницей для установки над эстакадой для брёвен (рекомендуется)

  • Кабина оператора;
  • Подрамник для установки над эстакадой;
  • Одна лестница;
  • Ограждение включено.

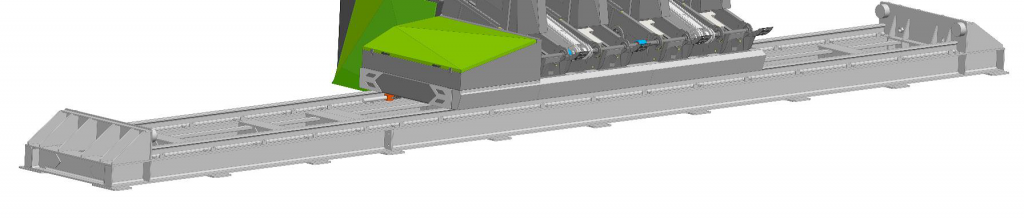

4. Стальная подрама для лесопильной системы VTZ 1400 PLUS


НЕТ НЕОБХОДИМОСТИ В ОСОБЫХ ФУНДАМЕНТАХ ИЗ БЕТОНА. Только прямой бетонный пол для достаточной производительности.

  • Сильная и прочная конструкция подрам;
  • Полезная длина 19,5 м;
  • Максимальная длина бревен 6 м;
  • Мощный, обработанные на ЧПУ рельсы для тележки 17,5 м.

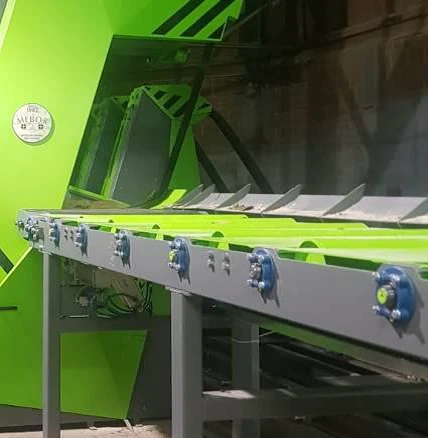

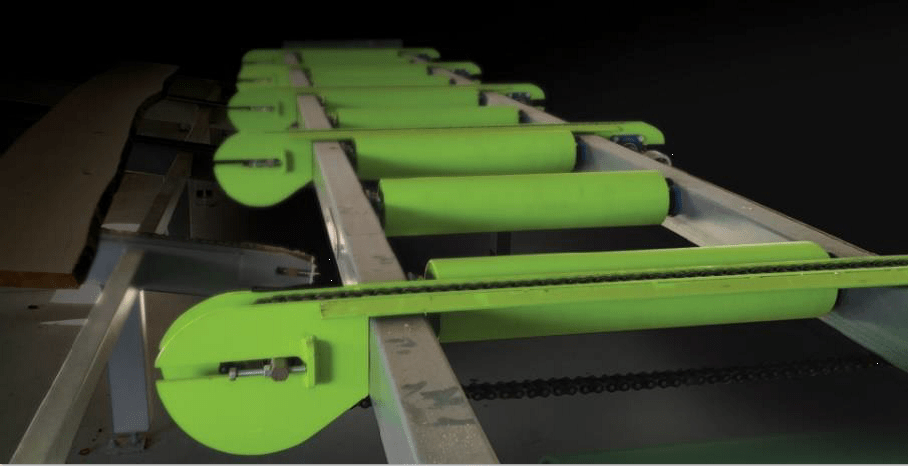

5. Роликовый конвейер с выбрасывающей рамой RC V1000

Роликовый конвейер для принятия пиломатериалов от вертикального ленточнопильного станка.


Технические характеристики
Длина (мм) 6000
Ширина роликов (мм) 1000
Общая ширина (мм) 1500
Высота (зависит от проекта) (мм) 700 - 1300
Диаметр роликов (мм) 193
Мощность двигателя (зависит от длины) (кВт) 2,2 -5,5

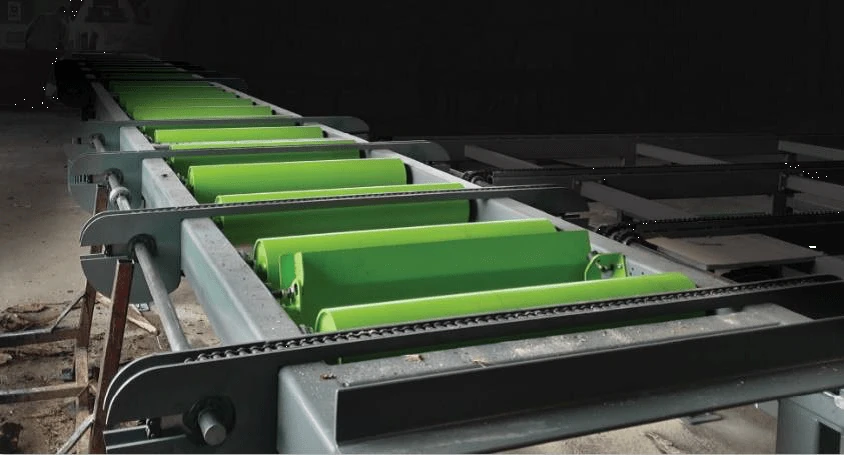

6. Приводной валковый транспортер с выбросом продуктов распила вправо – RC L1000


Технические характеристики
Мощность двигателя (кВт) 2,2
Длина (мм) 8400
Ширина (мм) 1000
Высота (мм) 1000

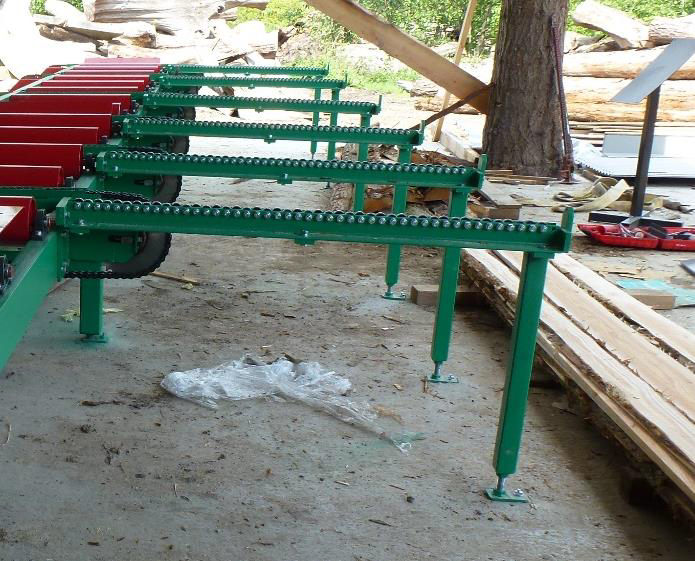

7. Приемные руки для досок

Технические характеристики
Горизонтальная длина рук (мм) 2500
Число рук (шт) 5
Высота (мм) 900 - 1500

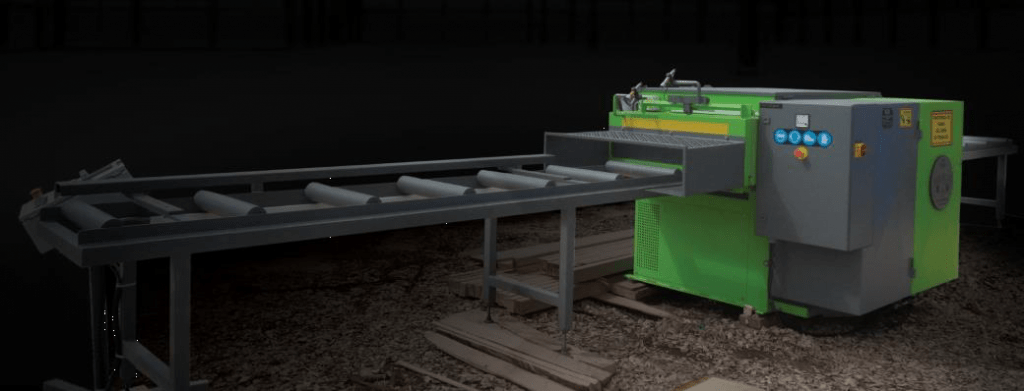

8. Обрезной станок для досок и многопильный станок VR 800/2


Особенности:

  • 2 машины в одной – обрезной и многопильные станки;
  • Высококачественный производственный процесс; все компоненты обработаны на ЧПУ; вся сталь с пескоструйной обработкой, для лучшего качества сварки и покраски;
  • Исключительно высококачественные и надежные компоненты (подшипники SKF, подшипники SNR в корпусах, двигатели Lenze и Weg, коробки передач Lenze и Bonfiglioli, цепи Iwis, компоненты Schneider Electric, компьютеры Unitronics & Lenze PLC, гидравлические насосы Casappa, гидравлические клапаны Poclain, покраска Teknos и т.д.);
  • Автоматическое электронное управление для подвижных головок, электронный пульт управления Unitronics M91/V130 с программой Mebor;
  • Быстрое электронное позиционирование подвижных головок - лезвий, согласно заранее поставленным размерам;
  • 9 размеров в памяти;
  • Подрамник для поднятия машины на большую высоту.
Технические характеристики
Мощность главного привода (кВт) 22
Мощность двигателя подачи с редуктором (кВт) 0,75
Максимальная ширина доски (мм) 900
Максимальная ширина распила (мм) 800
Максимальная толщина распила (мм) 110
Минимальная длина доски (мм) 1200
Длина роликовой линии загрузки и разгрузки (м) 2 + 3
Количество приводных роликов (шт) 5
Количество фиксированных лазеров (шт)
2
Количество подвижных головок (шт)
Габаритные размеры (мм) 1500 (крышки + 2х500 мм) х
1500 (двигатель + 370 мм) х 1400
Масса станка (кг) 1700

9. Поперечный не приводной конвейер – дорожки с подшипниками SWM


Технические характеристики

Длина (мм)

7000
Ширина роликов (мм)

800

Общая ширина (мм)

1400

Выота (мм)

700 - 1200

Диаметр роликов (мм)

160

Мощность двигателя (зависит от длины) (кВт)

1,5 - 4


10. Поперечный не приводной конвейер – дорожки с подшипниками SWM


Технические характеристики
Длина дорожек (мм) 1500
Максимальная высота (мм) Адаптировано до 1200
Число дорожек (шт) 4

11. Приемные руки для досок

Технические характеристики
Горизонтальная длина рук (мм) 2500
Число рук (шт) 5
Высота (мм) 900 - 1500

12. Электрооборудование и кабели на линии
