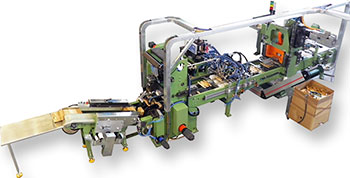

Автоматическая линия для изготовления лотков M.295 из шпона

Цена: 724 000 у.е.
51 347 518 ₽

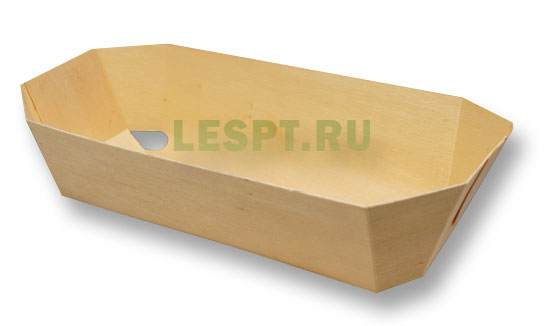

Полностью автоматическая линия, для последовательных операций по трансформации заготовки из лущеного шпона древесины березы/осины/тополя в товарный лоток/лукошко для фруктов, овощей и продуктов питания.

Преимущество линии сборка лотков на клеевое соединение "клей-расплав" , в сравнении с соединением "металлическая скоба", не ржавеет и не портит внешний вид лотка, допускается хранение продукции в лотках в умерено влажных средах.

Полностью биоразлагаемая, экологически чистая упаковка.

Линия состоит из следующих агрегатных элементов:

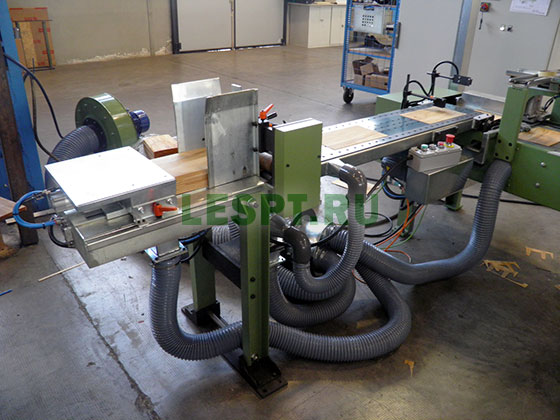

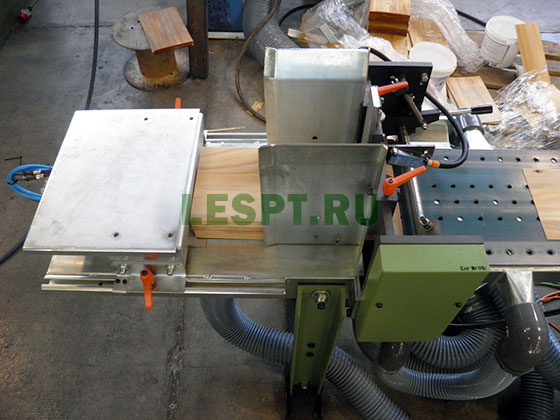

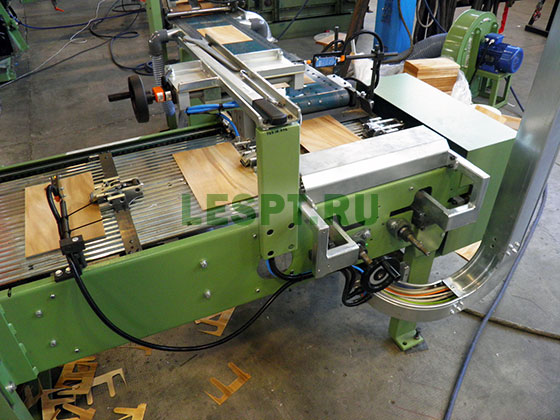

• Ручная зона загрузки для готовых заготовок из шпона с автоматическим магазином (бункером) для выдачи поштучно на транспортный конвейер подачи;

• Ленточный конвейер, без механических захватов для заготовок (здесь можно вставить агрегат для нанесения фирменного знака (брендирование*)

*опция, не входит в стандартный комплект поставки;

• Вакуумная всасывающая система для подачи и транспортировки заготовки на конвейере;

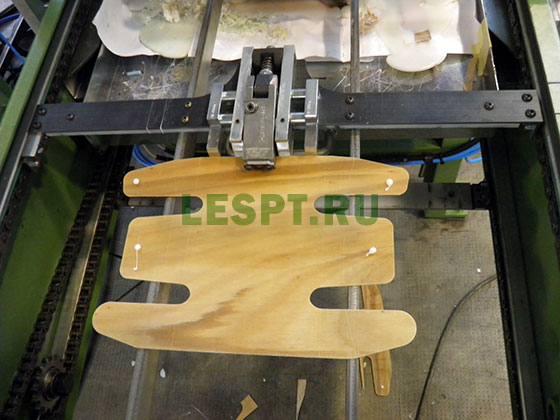

• Транспортная траверса, оснащенная механическими зажимами для заготовок, а также система открывания/закрывания зажимов;

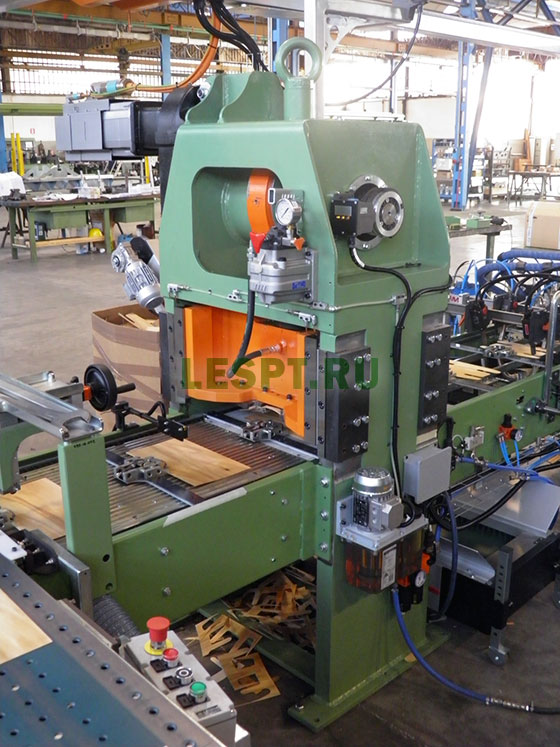

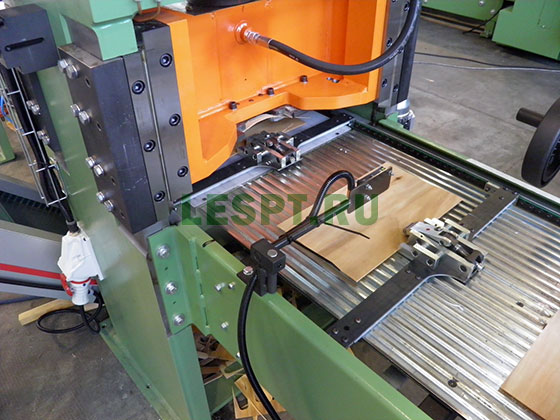

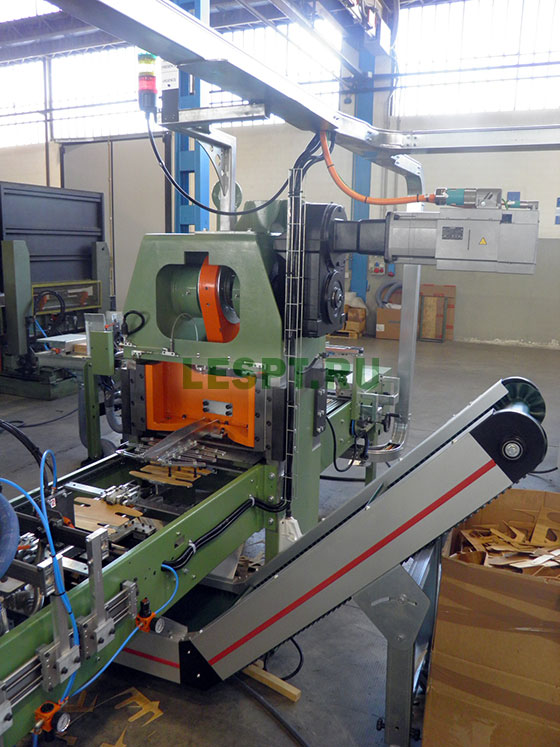

• Резак, управляемый бесщеточным двигателем, с фотоэлементом для обнаружения наличия заготовки и блока извлечения обрезков;

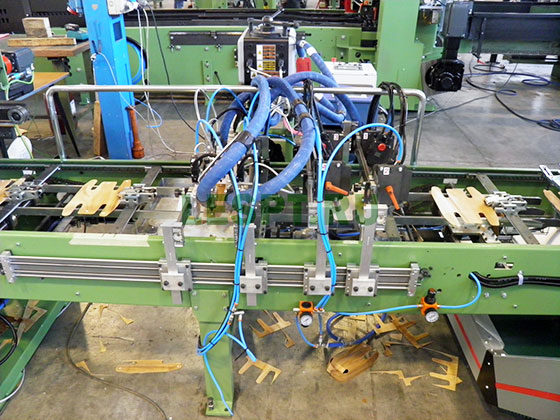

• Агрегат для размещения клеящих головок на каретке машины, с ручной регулировкой; включает в себя головки подачи и нанесения клея;

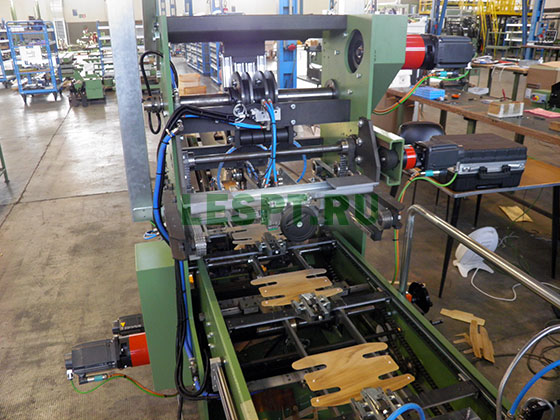

• Узел продвижения листа с бесщеточным двигателем к узлу окончательной сборки. Зажим и транспортировка заготовки лотка для склейки;

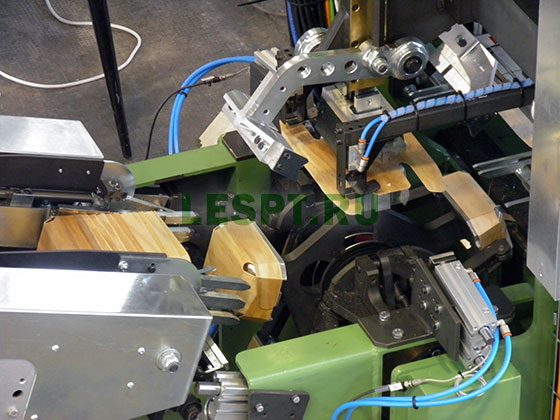

Сборочный узел лотков состоит:

a) 5 крестообразных форм из алюминия, под управлением бесщеточного двигателя;

b) узел складывания основания;

c) блок складывания бортов;

d) блок складывания лепестков (для склеивания);

e) прижимные лапки для затягивания лепестков по бокам ( обеспечивает прилипание клеевого слоя);

Блоки складывания управляются бесщеточными кулачками.

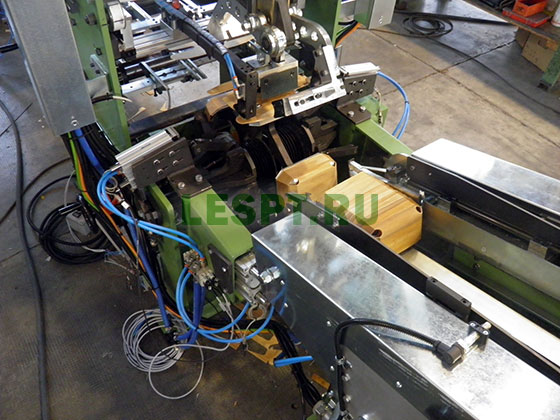

• Вращающаяся 5-ти точечная оснастка для обеспечения высыхания клеевого слоя; адаптивная система выброса лотка;

• Система 2-х бесщеточных моторов, управляющих поперечным движением и продвижением траверсы;

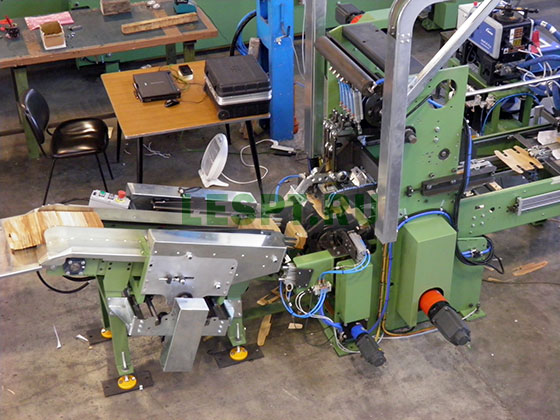

• Блок выталкивания корзин и подачи по направлению к финишному конвейеру;

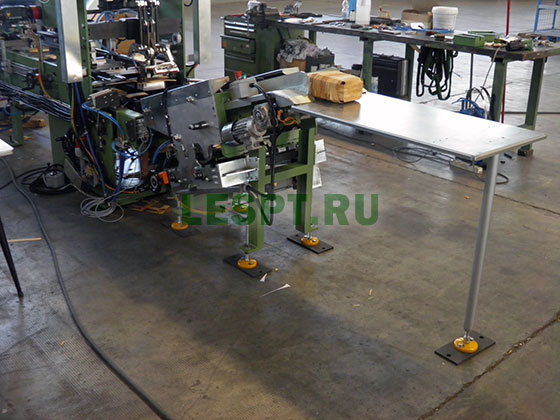

• Блок сбора корзин с системой выброса для упаковки в «пакет» от 10 до 80 штук;

• захват для пакетов корзины;

• Конвейер для отвода обрезков.

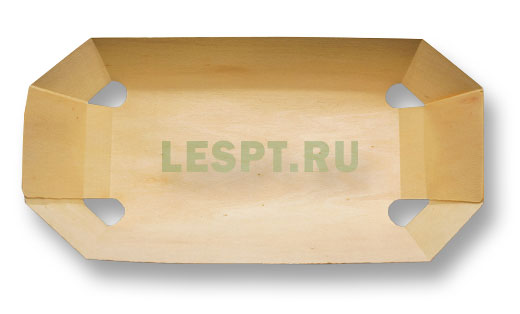

Диапазон размеров лотка
Ширина (размер основания), мм   55 / 150
Длина (размер основания), мм 75 / 290
Высота, мм
35 / 100
Конусность  10° / 30°
Размер заготовки (лист шпона)
Минимум, мм 200x125
Максимум (вариант-1), мм 380x236
Максимум (вариант-2), мм 350x270
Толщина  мм   1 / 1,4
Технические характеристики линии
Мощность, кВт 10,5
Давление, бар 6/7
Расход воздуха, л/мин 350
Температура в цехе от    +10° до + 30°
Производительность, шт./мин 20-30
Технические характеристики бесколлекторного мотора Siemens:
1. Подача заготовки,  Nm 2,6
2. Главный конвейер, Nm 11
3. Конвейер формовочного узла, Nm 2,6
4. Формовочный узел, Nm 2,6
5. Подача штампа на формирующем узле, Nm 11
Электрошкаф с PLC оснащен электрическим / электронным оборудованием Siemens.
Компьютеризированный блок управления: PLC Siemens S7

Стоимость одного набора штампа / инструментов для одного типоразмера лотка 21 400 у.е.
