Линия по производству большеформатной фанеры 1525х3050 мм от 18 000 м3 в год

Цена: 1 156 600 у.е.
83 208 633 ₽
  • Технические характеристики

Применение многослойной древесной плиты позволяет создавать прочные и долговечные материалы, востребованные в строительстве, промышленности и производстве мебели. «ЛесПромИнжиниринг» предлагает высококачественное производство фанеры любых типов. В компании можно приобрести готовые заводы по изготовлению фанеры с расчетным объемом выпуска от 5000 до 60000 м3 в год.

Производство фанеры. Технология.

Полноценное производство березовой фанеры включает следующие операции:

  • ГИДРОТЕРМИЧЕСКАЯ ОБРАБОТКА СЫРЬЯ
  • ОКОРКА И РАЗДЕЛКА СЫРЬЯ
  • ЛУЩЕНИЕ, РУБКА И СТОПКОУКЛАДКА СЫРЬЯ
  • СУШКА, СОРТИРОВКА И РЕМОНТ ШПОНА
  • РЕБРОСКЛЕИВАНИЕ И КОМПЛЕКТОВАНИЕ ШПОНА
  • ПРИГОТОВЛЕНИЕ КЛЕЯ, СБОРКА ПАКЕТОВ, ПРЕССОВАНИЕ ФАНЕРЫ
  • ОБРЕЗКА, ШЛИФОВКА, ЛАМИНИРОВАНИЕ И УПАКОВКА ФАНЕРЫ

По желанию клиента оборудование для изготовления фанеры может также включать режущий инструмент и аспирацию.

Описание технологического цикла

На первом этапе чураки распариваются в емкостях с горячей водой — это необходимо для смягчения древесины. Далее бревна-заготовки разрезаются на чураки, длина которых соответствует длине шпона будущего материала. Для раскряжевки используются дисковые или цепные пилы. Следующий шаг — лущение, в процессе которого получается шпон, впоследствии разрезаемый на листы. После сушки и удаления дефектов материал подвергается сушке с последующим прессованием. Шпон склеивается с помощью специальных станков — холодных или горячих прессов для фанеры. Готовая продукция обрезается на оборудовании для резки фанеры.

Специалисты «ЛесПромИнжиниринг» ответят на любые вопросы, касающиеся характеристик, цены, условий и сроков доставки линии по производству фанеры.

Финская фанера линия - формат 1525x3050 мм

Фанера — многослойный строительный материал, изготавливаемый путём склеивания специально подготовленного лущеного шпона. Количество слоёв шпона обычно нечётное, от 3 и более.

Для повышения прочности фанеры слои шпона накладываются так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.

Размеры фанеры: 1525х3050х(9, 12, 15, 18, 21, 30, 40 мм).

Изготовление фанеры. Годовая производственная мощность: от 18000 м3 в год/330 дней/16 часов в день.


0. Автоматическая линия раскряжевки бревен ALCL-6

Линия раскряжевки.jpg

Технические характеристики

1. Накопитель-транспортер бревен
:

Диаметр чурака (мм)

150-500

Длина чурака (мм)

6000

Длина конвейера (мм)

5000
Тип конвейера

цепной конвейер

Электрическая мощность (КВт)

4,0

2. Разобщитель бревен

:
Диаметр чурака (мм)

150-500

Длина чурака (мм)

5100-6200

Длина конвейера (мм)

6000

Электрическая мощность (КВт)

5,5

3. Транспортер бревен

:

Диаметр бревна (мм)

150-500

Длина чурака (мм)

5100-6200

Длина конвейера (мм)

3000

Электрическая мощность (КВт)

3,0

4. Пила цепная (дисковая)

(1 шт.)

Диаметр чурака (мм)

150-500

Длина чурака после резки (мм)

по согласованию

Электрическая мощность (КВт)

7,5

5. Транспортер отводящий

:

Диаметр чурака (мм)

150-500

Длина чурака после резки (мм)

по согласованию

Длина конвейера (мм)

6000

Суммарная мощность (КВт)

5,5

Масса линии (кг)

10000


ЛУЩЕНИЕ ШПОНА

1. Подающий транспортер на окорочный станок MS-10 - 1 шт.


Технические характеристики

Суммарная мощность (кВт)

9,5

Максимальный диаметр чурака (мм)

500

Длина чурака (мм)

3200

Габаритные размеры (мм)

4600х2200х1800


2. Гидравлический окорочный станок HD/LD-32 – 1 шт.


Технические характеристики
Длина роликов (мм)

3200

Длина обрабатываемого чурака (мм)

3200

Диаметр чурака (мм)

80 - 650

Длина ножа (мм)

3300

Скорость обработки (м/мин)

70

Диаметр роликов (мм)

180

Мощность двойного ролика (кВт)

11х2

Мощность одинарного ролика (кВт)

11х2

Мощность гидростанции (кВт)

7,5

Потребляемая мощность (кВт)

53,7

Габаритные размеры (мм)

5200х2200х1800

Масса станка (кг)

8500

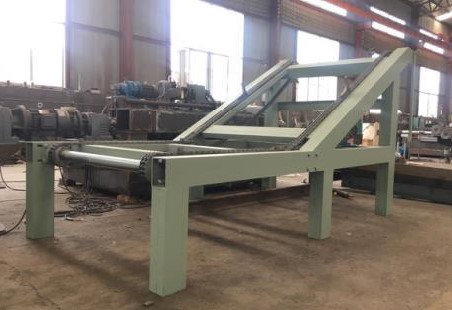

3. Бревнотаска на бесшпиндельный лущильный станок LFC-14 – 1 шт.


Технические характеристики

Суммарная мощность (кВт)

7,5

Максимальный диаметр чурака (мм)

600

Длина чурака (мм)

3200

Габаритные размеры (мм)

14000х500х500

4. Подающий транспортер на бесшпиндельный лущильный станок YM-10 – 1 шт.


Технические характеристики

Суммарная мощность (кВт)

9,5

Максимальная диаметр чурака (мм)

500

Длина чурака (мм)

3200

Габаритные размеры (мм)

4600х1800х1500

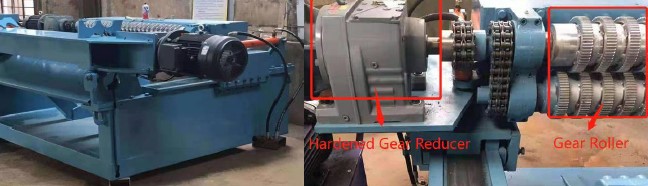

5. Бесшпиндельный лущильный станок VPM-32 для финской фанеры – 1 шт.


Технические характеристики
Диаметр обрабатываемого чурака (мм)

90 - 650

Длина обрабатываемого чурака (мм)

3200

Размеры ножа (мм)

3300х180х16

Диаметр "карандаша" (мм)

38
Толщина снимаемого шпона (мм)

0,5 - 3,0

Скорость обработки (м/мин)

46

Мощность двойного ролика (кВт)

11,0х2

Мощность одинарного ролика (кВт)

11,0х2

Мощность подачи роликов (сервопривод)

15

Мощность роторной гильотины (кВт)

5,5

Мощность выходного конвейера для шпона (кВт)

2,2

Минимальная длина шпона (мм)

400

Суммарная мощность (кВт)

61,2

Габаритные размеры (мм)

6100х2600х1600

Масса станка (кг)

13500

6. Вакуумный укладчик шпона VS-10/10A – 1 шт.

Вакуумный укладчик.jpg

Технические характеристики
Длина шпона (мм)

1300-3200

Ширина шпона (мм)

500-3500

Скорость конвейера (м/мин)

30-90

Толщина шпона (мм)

0,5 - 3,6

Количество стоп (шт)

2

Мощность вентиляторов (кВт)

3,0х12

Мощность гидростола (кВт)

4,0х2

Мощность конвейеров (кВт)

1,5х4

Суммарная мощность (кВт)

62,0

Максимальная высота стопы (мм)

1000

Габаритные размеры (мм)

13000х4000х3200

Масса станка (кг)

6800


СУШКА ШПОНА

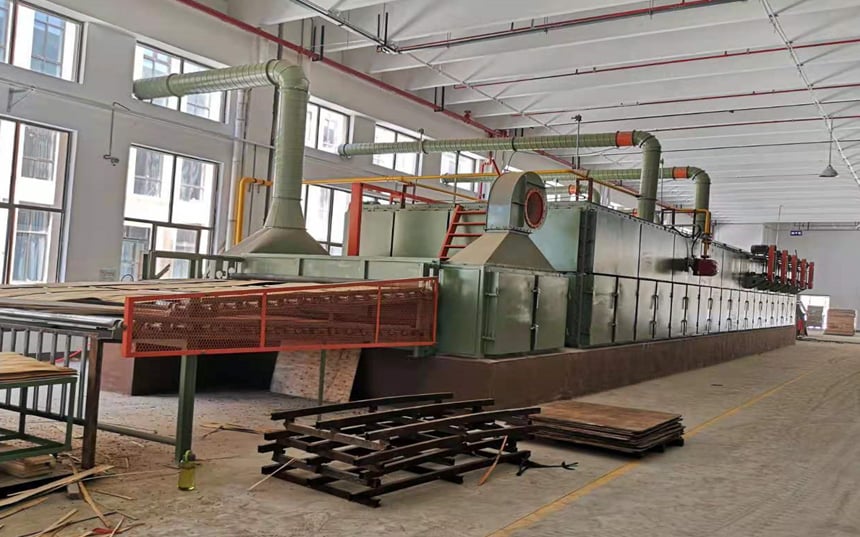

7. Роликовая сушилка для шпона RD-38 - 1 шт.

Сушилка роликовая предназначена для сушения шпона толщиной от 1,45 мм с помощью горячего воздуха. Автоматический метод контроля.

Роликовая сушка шпона.jpg

Технические характеристики

Рабочая ширина (мм)

3800

Количество этажей (шт)

3

Способ подачи шпона

ролики

Скорость перемещения шпона (м/мин)

1,5 - 15

Толщина шпона (мм)

1,45 – 3,0

Производительность (м3/ч)

3-3,5

Теплоноситель

пар/термомасло

Длина секции нагревания (мм)

11х2000=22000

Длина секции охлаждения (мм)

2000

Мощность конвейеров (кВт)

3х11,0=33

Мощность вентиляторов горячего воздуха (кВт)

11,0х11=121

Мощность вентиляторов охлаждения (кВт)

3,0х3=9

Установленная мощность (кВт)

163,0

Давление пара (МПа)

0,6-1

Температура пара (С)

150-170

Потребление пара (т)

4000

Габаритные размеры (мм)

43620х5050х4150

Масса станка (кг)

90000


ПРОИЗВОДСТВО БОЛЬШЕФОРМАТНОЙ ФАНЕРЫ

8. Клеевой смеситель для клея фанеры - 1 шт.

Клеевой смеситель.jpg

Технические характеристики

Диаметр смесителя (мм)

800
Производительность (1 загрузка/кг)

100

Мощность (КВт)

5,5

Кол-во оборотов (об/мин)

200

Масса станка (кг)

300


9. Клеенаносящий станок KV-10 - 1 шт.

Без имени-6.jpg

Рифление клеевых вальцов.


Технические характеристики

Рабочая ширина (мм)

3400
Максимальная толщина обработки (мм)

70

Диаметр наносящих роликов (мм)

410, 210

Количество наносящих роликов (шт)

4
Толщина резины (мм)

13

Скорость подачи (м/мин)

24-90

Мощность двигателя (кВт)

7,5
Габаритные размеры (мм)

4000х1400х1470

Масса станка (кг)

2200

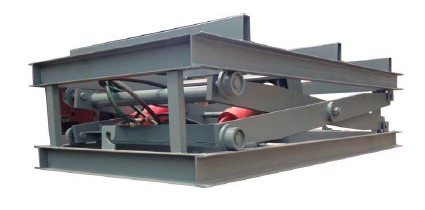

10. Столы подъемные TH-32-1 - 2 шт.


Технические характеристики
Установленная мощность (кВт)

4,0

Размеры стола (мм)

1700х3300

Диаметр гидроцилиндра (мм)

125
Грузоподъемность (кг)

2500

Высота подъёма (мм)

1800

Габаритные размеры (мм)

1700х1700х600

Масса станка (кг)

1000

11. Холодный пресс для фанеры CP-10 - 3 шт.

Холодный пресс.jpg

Технические характеристики
Давление прессования (т)

900

Количество пролётов (шт)

1

Расстояние между плитами (мм)

1800

Размер плит (мм) 1700х3300х35
Количество гидроцилиндров (шт)

4

Диаметр гидроцилиндров (мм)

280
Рабочий ход (мм)

1050

Диаметр подъемных гидроцилиндров (мм) 80х2

Установленная мощность (кВт)

7,5

Габаритные размеры (мм)

4150х1700х4340
Масса станка (кг)

19000


12.

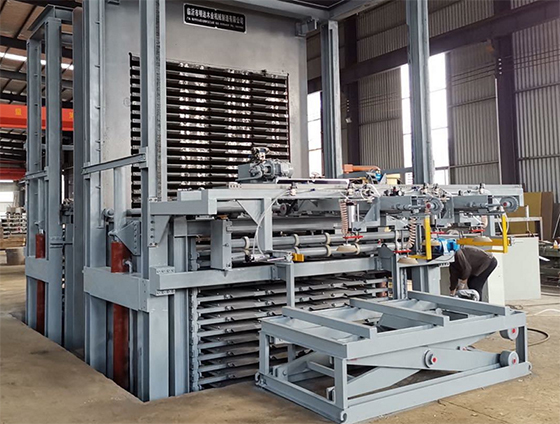

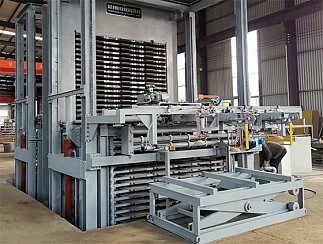

Линия прессования фанеры AFH-15-5/10 - 1 шт.

Автоматический пресс для фанеры.jpg

Технические характеристики
Автоматическая система загрузки-выгрузки
Размеры (мм)

1700х3200

Подача

гидравлическая

Суммарная мощность (КВт)

10,0

Расстояние между пролетами (мм)

80

Автоматический горячий пресс для фанеры
Давление прессования (т)

900

Количество пролётов (шт)

15

Расстояние между плитами (мм)

80

Размер плит (мм)

1700х3300х52

Количество плит (шт)

16
Количество гидроцилиндров (шт)

4

Диаметр гидроцилиндров (мм)

300
Рабочий ход (мм)

1200

Скорость смыкания плит (м/мин)

4

Рабочее давление (МПа)

26

Установленная мощность (кВт)

29,5

Габаритные размеры (мм)

4100х1750х4250
Масса станка (мм)

39000


13. Линия обрезки фанеры по формату RZ-10 - 1 шт.

Раскрой фанеры.jpg


Технические характеристики
Размер обрезки на выходе (мм)

1525х3050

Толщина фанеры (мм)

3 - 60

Диаметр пил (мм)

305, 108

Скорость обработки (м/мин)

0 - 30

Мощность (кВт)

37

Производительность (шт/мин)

8 - 12

Габаритные размеры (мм)

8600х5300х1200

Масса станка (кг)

6000


14. Линия ребросклеивания шпона B-10C/1600 (опция) - 1 шт.


Компьютерный модуль ПЛК: DELTA PLC (Тайвань)
Привод FESTO (Германия)
Электрика (Schneider)
Автоматический корректор шпона: да
Водяное охлаждение: есть
Автоматический масляный фильтр: нет
Управление скоростью: есть
Счетчик готовой продукции: да

Технические характеристики
Ширина шпона (мм) 1650
Длина шпона (мм) 3050
Толщина шпона (мм) 0,9 - 3,6
Длина ножа (мм) 1700
Скорость подачи (м/мин) 0 - 35
Производительность (шт/час) 250 - 300
Мощность (кВт) 15,5
Габаритные размеры (мм) 16500х3300х2500
Масса станка (кг) 6500

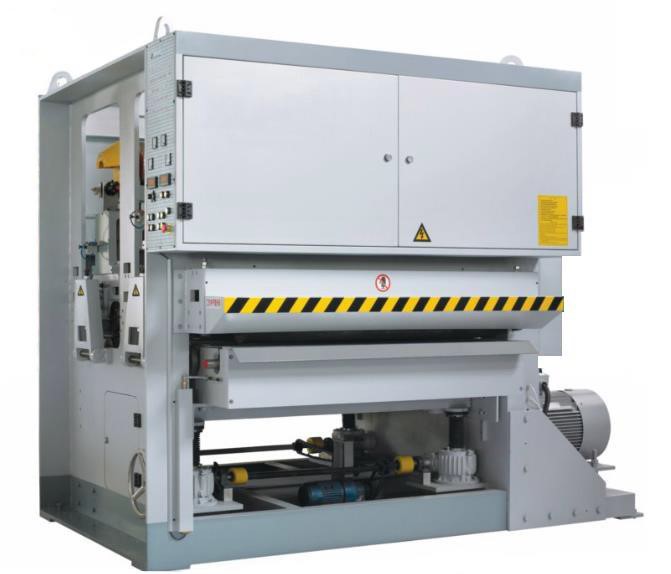

15. Шлифовальный станок SG 16R-P (опция) - 1 шт.


Технические характеристики
Рабочая ширина (мм) 40 - 1600
Рабочая толщина (мм) 2,5 - 110
Рабочая длина (мм) ≥ 780
Скорость абразивной ленты (м/с) 25
Мощность первого узла (кВт) 45
Мощность второго узла (кВт) 30
Мощность двигателя подачи (кВт) 11
Мощность двигателя подъёма (кВт) 0,75
Мощность двигателя очистки (кВт) 0,75
Суммарная мощность (кВт) 87,5
Скорость подачи (м/мин) 50 - 80
Размер шлифовальной ленты (мм) 1650х2620
Давление воздуха в пневмосистеме (МПа) 0,6
Необходимая производительность аспирации (м³/час) 15000
Габаритные размеры (мм) 3350х2900х2440
Масса станка (кг) 9500

16. Рольганг приводной входной/выходной (опция) - 2 шт.


Технические характеристики
Ширина (мм)

1800

Длина (мм)

3000

Мощность привода (кВт)

3

17. Станок шпонопочиночный PNH60х100 (опция) - 1 шт.


Технические характеристики

Толщина обработки шпона (мм)

0,8-3

Вылет консоли (мм)

1650

Размеры штампов (мм)

15-100

Размер шпона (бабочка модель) (мм)

60×100

Время обработки (сек)

3-5

Установленная мощность (КВт)

6,5

Габаритные размеры (мм)

2800×1500×1750

Масса станка (кг)

1900


18. Заточной станок с магнитной плитой MF-2536 (опция) - 1 шт.


Технические характеристики

Длина ножей (мм)

60-3600

Ширина ножей (мм)

15-180

Толщина строгальных ножей (мм)

3-20

Угол заточки ножей (град)

0-90

Размеры шлифовального круга (мм)

200х100х100

Мощность двигателя заточки (КВт)

5,5

Мощность двигателя подачи (КВт)

0,75

Скорость подачи (м/мин)

0-17

Габаритные размеры (мм)

 5850х1300х1300

Масса станка (кг)

 2000

Доставка и оплата

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.

Мы работаем с компаниями:

  • Деловые линии
  • Первая экспедиционная компания
  • СДЭК
  • PONY EXPRESS

и другими.

Деловые линии ПЭК Pony Express

Способы оплаты

Оплата наших товаров и услуг возможна следующим образом:

  • Безналичным расчетом по счету
  • Банковским переводом по выставленному счету в отделении банка
Оставить заявку
и наши специалисты свяжутся с вами, проконсультируют по всем вопросам и помогут подобрать оборудование.
Нажимая кнопку, Вы даете согласие
на обработку
персональных данных
Производители оборудования
Нужна консультация?

Заполните форму, и наш специалист свяжется
с Вами в ближайшее время.

Нажимая кнопку, Вы даете согласие
на обработку
персональных данных
Наши контакты
