Линия HARTMANN по изготовлению фанеры 1525х1525 мм от 10 000 м3 в год
- Технические характеристики
- Доставка
Применение многослойной древесной плиты позволяет создавать прочные и долговечные материалы, востребованные в строительстве, промышленности и производстве мебели. Группу Компаний «LESPT» предлагает высококачественное производство фанеры любых типов. В компании можно приобрести готовые заводы по изготовлению фанеры с расчетным объемом выпуска от 5000 до 60000 м3 в год.
Производство фанеры. Технология.
Полноценное производство березовой фанеры включает следующие операции:
- ГИДРОТЕРМИЧЕСКАЯ ОБРАБОТКА СЫРЬЯ
- ОКОРКА И РАЗДЕЛКА СЫРЬЯ
- ЛУЩЕНИЕ, РУБКА И СТОПКОУКЛАДКА СЫРЬЯ
- СУШКА, СОРТИРОВКА И РЕМОНТ ШПОНА
- РЕБРОСКЛЕИВАНИЕ И КОМПЛЕКТОВАНИЕ ШПОНА
- ПРИГОТОВЛЕНИЕ КЛЕЯ, СБОРКА ПАКЕТОВ, ПРЕССОВАНИЕ ФАНЕРЫ
- ОБРЕЗКА, ШЛИФОВКА, ЛАМИНИРОВАНИЕ И УПАКОВКА ФАНЕРЫ
По желанию клиента оборудование для изготовления фанеры может также включать режущий инструмент и аспирацию.
Описание технологического цикла
На первом этапе чураки распариваются в емкостях с горячей водой — это необходимо для смягчения древесины. Далее бревна-заготовки разрезаются на чураки, длина которых соответствует длине шпона будущего материала. Для раскряжевки используются дисковые или цепные пилы. Следующий шаг — лущение, в процессе которого получается шпон, впоследствии разрезаемый на листы. После сушки и удаления дефектов материал подвергается сушке с последующим прессованием. Шпон склеивается с помощью специальных станков — холодных или горячих прессов для фанеры. Готовая продукция обрезается на оборудовании для резки фанеры.
Специалисты Группу Компаний «LESPT» ответят на любые вопросы, касающиеся характеристик, цены, условий и сроков доставки линии по производству фанеры.
Фанера линия - формат 1525x1525 мм
Фанера — многослойный строительный материал, изготавливаемый путём склеивания специально подготовленного лущеного шпона. Количество слоёв шпона обычно нечётное, от 3 и более.
Для повышения прочности фанеры слои шпона накладываются так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.
Размеры фанеры: 1525х1525х(6-25 мм).
Изготовление фанеры. Годовая производственная мощность: от 10000 м3 в год/330 дней/16 часов в день.
0. Раскряжевка бревен – бензопилами
ЛУЩЕНИЕ ШПОНА
1. Подающий транспортер на окорочный станок MS-5 - 1 шт.
Технические характеристики |
|
Суммарная мощность (кВт) |
5,5 |
Максимальный диаметр чурака (мм) |
500 |
Длина чурака (мм) |
1750 |
Габаритные размеры (мм) |
4000х1800х1500 |
2. Гидравлический окорочный станок HD/LD-18 – 1 шт.
Предназначен для снятия коры с чураков длиной до 1750 мм диаметром до 500 мм, поставляется вместе с транспортером для бревен. Гидравлический дебаркер выполняет важную функцию по подготовке древесины к последующему лущению. Подача ножевой каретки окорочно-оцилиндровочного станка осуществляется гидроприводом. Также есть установка гидрозажима окорочного ножа, что обеспечивает быструю его замену. Еще станок оснащен транспортером для удаления коры из зоны работы.
Технические характеристики | |
Длина роликв (мм) |
1800 |
Длина обрабатываемого чурака (мм) |
1000 - 1750 |
Диаметр чурака (мм) |
80 - 500 |
Максимальная раскрытие роликов (мм) |
550 |
Длина ножа (мм) |
1800 |
Скорость обработки (м/мин) |
50 - 70 |
Мощность двойного ролика (кВт) |
11 |
Мощность одинарного ролика (кВт) |
11 |
Мощность гидростанции (кВт) |
5,5 |
Потребляемая мощность (кВт) |
27,5 |
Габаритные размеры (мм) |
3700х2300х1550 |
Масса станка (кг) |
4500 |
3. Подающий транспортер на бесшпиндельный лущильный станок YM-5– 1 шт.
Технические характеристики | |
Суммарная мощность (кВт) |
5,5 |
Максимальная диаметр чурака (мм) |
500 |
Длина чурака (мм) |
1750 |
Габаритные размеры (мм) |
4000х1800х1500 |
4. Комбинированный станок: бесшпиндельный лущильный станок + гильотина VPM-18– 1 шт.
Технические характеристики | |
Диаметр обрабатываемого чурака (мм) |
90 - 500 |
Длина обрабатываемого чурака (мм) |
1000 - 1750 |
Размеры ножа (мм) |
1800х180х16 |
Диаметр "карандаша" (мм) |
28 |
Толщина снимаемого шпона (мм) |
0,8 - 4,0 |
Скорость обработки (м/мин) |
30 - 80 |
Мощность двойного ролика (кВт) |
7,5х2 |
Мощность одинарного ролика (кВт) |
7,5х2 |
Мощность подачи роликов (сервопривод) |
11 |
Мощность роторной гильотины (кВт) |
2,2 |
Мощность выходного конвейера для шпона (кВт) |
1,5 |
Минимальная длина шпона (мм) |
400 |
Суммарная мощность (кВт) |
46,9 |
Габаритные размеры (мм) |
4600х2150х1550 |
Масса станка (кг) |
7000 |

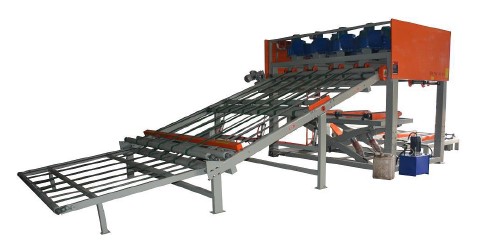

5. Вакуумный укладчик шпона VS-5A – 1 шт.
Технические характеристики | |
Длина шпона (мм) |
1650 |
Ширина шпона (мм) |
1750 |
Скорость конвейера (м/мин) |
90 |
Толщина шпона (мм) |
0,5 - 4,0 |
Количество стоп (шт) |
1 |
Мощность вентиляторов (кВт) |
1,5х8 |
Мощность гидростола (кВт) |
2,2 |
Суммарная мощность (кВт) |
29,3 |
Максимальная высота стопы (мм) |
1000 |
Габаритные размеры (мм) |
8100х3200х2750 |
Масса станка (кг) |
3600 |
СУШКА ШПОНА

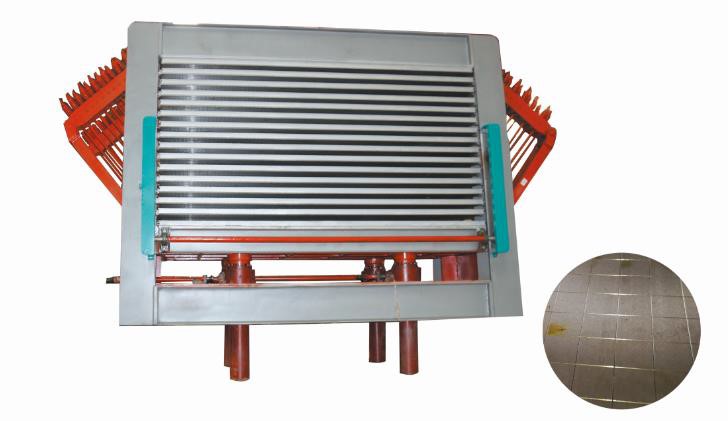

6. Оборудование для сушки шпона MHG3317/38 -2 шт.
Сушилка для шпона MHG3317/38 предназначена для сушки шпона средних и малых размеров. Особенности станка: небольшие капиталовложения, легкость управления, высокая производительность.
Технические характеристики | |
Размер нагревательных плит (мм) |
1700х3800х42 |
Усилие прессование (кН) |
1700 |
Количество гидроцилиндров (шт) |
120х6 |
Максимальная высота раскрытия плит (мм) |
70 |
Количество нагревательных плит (шт) |
15 |
Мощность (кВт) |
18,5 |
Производительность (м³/ч) |
1 - 1,25 |
Теплоноситель |
Минеральное масло |
Нагревательный элемент |
Бойлер на д/о |
Габаритные размеры с гидростанцией (мм) |
5000х2250х2900 |
Масса станка (кг) |
45000 |
(опция) бойлер на древесных отходах 400000 ккал или паровой котёл
ПРОИЗВОДСТВО ФАНЕРЫ

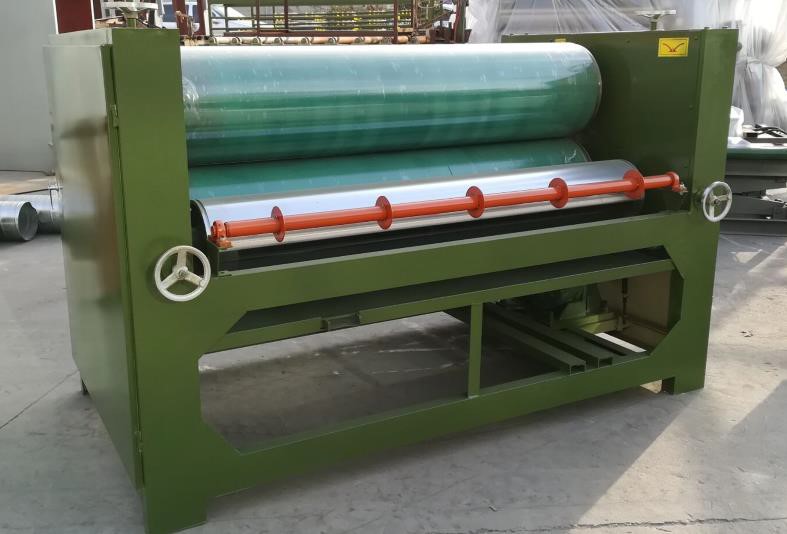

7. Клеенаносящий станок KV-5 - 1 шт.
Рифление клеевых вальцов.
Технические характеристики | |
Рабочая ширина (мм) |
1800 |
Максимальная толщина обработки (мм) |
50 |
Диаметр наносящих роликов (мм) |
410, 217 |
Количество наносящих роликов (шт) |
4 |
Толщина резины (мм) |
13 |
Скорость подачи (м/мин) |
16 |
Мощность двигателя (кВт) |
3 |
Габаритные размеры (мм) |
2230х1000х1470 |
Масса станка (кг) |
1000 |
8. Гидравлический подъемный стол TH-16-1 малый - 2 шт.
Технические характеристики | |
Установленная мощность (кВт) |
3 |
Размеры стола (мм) |
1700х1700 |
Диаметр гидроцилиндра (мм) |
125 |
Грузоподъемность (кг) |
2500 |
Высота подъёма (мм) |
1800 |
Габаритные размеры (мм) |
1700х1700х600 |
Масса станка (кг) |
900 |

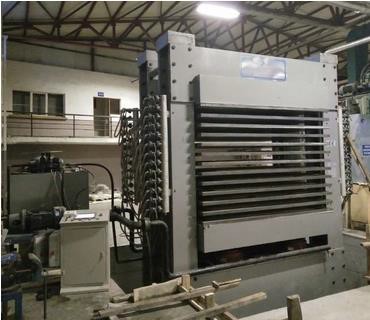

9. Горячий пресс 16-ти пролётный для фанеры PHP-16-5/5 - 1 шт.
Технические характеристики | |
Давление прессования (т) |
600 |
Количество пролётов (шт) |
16 |
Расстояние между плитами (мм) |
70 |
Размер плит (мм) |
1700х1650х42 |
Количество плит (шт) |
17 |
Количество гидроцилиндров (шт) |
4 |
Диаметр гидроцилиндров (мм) |
280 |
Рабочий ход (мм) |
1350 |
Скорость смыкания плит (м/мин) |
4 |
Рабочее давление (МПа) |
25 |
Установленная мощность (кВт) |
37 |
Габаритные размеры (мм) |
3500х1750х3800 |
Масса станка (мм) |
33000 |
10. Гидравлический подъёмный стол большой TH-16 - 2 шт.
Технические характеристики |
|
Установленная мощность (кВт) |
3,5 |
Размеры стола (мм) |
2600х1600 |
Грузоподъёмность (кг) |
3000 |
Высота подъёма (мм) |
1800 |
Габаритные размеры (мм) |
2700х1600х600 |
Масса станка (кг) |
1900 |

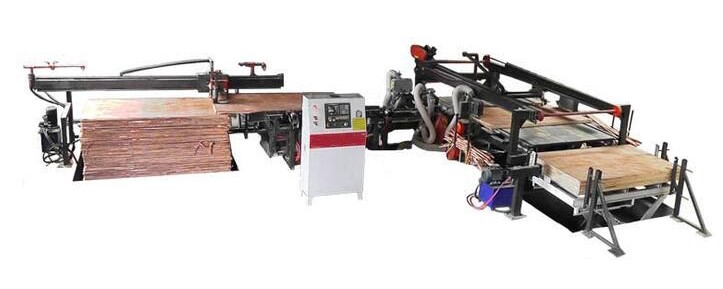

11. Автоматическая линия форматирования фанеры RZ-5 - 1 шт.
Технические характеристики | |
Размер обрезки на выходе (мм) |
1525х1525 |
Размер фанеры на входе (мм) |
1650-1700х1650х1700 |
Толщина фанеры (мм) |
10 - 40 (3 - 40) |
Диаметр пил (мм) |
305, 180 |
Скорость обработки (м/мин) |
30 - 60 |
Мощность (кВт) |
37 |
Габаритные размеры (мм) |
9000х5000х1300 |
Масса станка (кг) |
5000 |

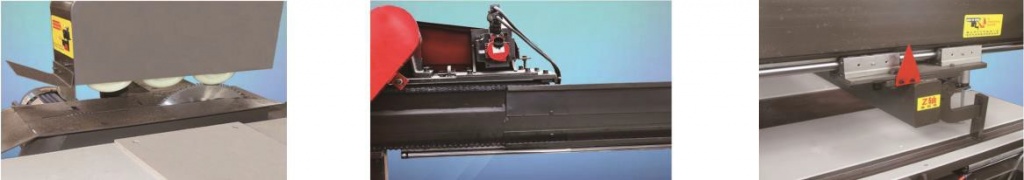

12. Линия ребросклеивания шпона B-9C/1600 (опция) - 1 шт.
Привод FESTO (Германия)
Электрика (Schneider)
Автоматический корректор шпона: да
Водяное охлаждение: есть
Автоматический масляный фильтр: нет
Управление скоростью: есть
Счетчик готовой продукции: да
Технические характеристики | |
Ширина шпона (мм) | 1650 |
Толщина шпона (мм) | 1,2 - 3,5 |
Длина ножа (мм) | 1700 |
Скорость подачи (м/мин) | 0 - 35 |
Производительность (шт/час) | 250 - 300 |
Мощность (кВт) | 15,5 |
Габаритные размеры (мм) | 14000х4000х2500 |
Масса станка (кг) | 5500 |
13. Шлифовальный станок SG 16R-P - 1 шт.
Технические характеристики | |
Рабочая ширина (мм) | 40 - 1600 |
Рабочая толщина (мм) | 2,5 - 110 |
Рабочая длина (мм) | ≥ 780 |
Скорость абразивной ленты (м/с) | 25 |
Мощность первого узла (кВт) | 45 |
Мощность второго узла (кВт) | 30 |
Мощность двигателя подачи (кВт) | 11 |
Мощность двигателя подъёма (кВт) | 0,75 |
Мощность двигателя очистки (кВт) | 0,75 |
Суммарная мощность (кВт) | 87,5 |
Скорость подачи (м/мин) | 50 - 80 |
Размер шлифовальной ленты (мм) | 1650х2620 |
Давление воздуха в пневмосистеме (МПа) | 0,6 |
Необходимая производительность аспирации (м³/час) | 15000 |
Габаритные размеры (мм) | 3350х2900х2440 |
Масса станка (кг) | 9500 |
14. Рольганг приводной входной/выходной - 2 шт.
Технические характеристики | |
Ширина (мм) |
1800 |
Длина (мм) |
3000 |
Мощность привода (кВт) |
3 |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
