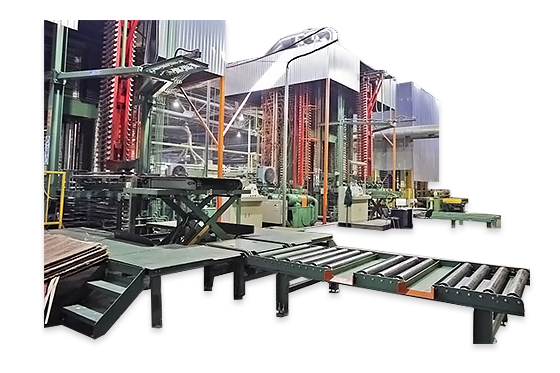

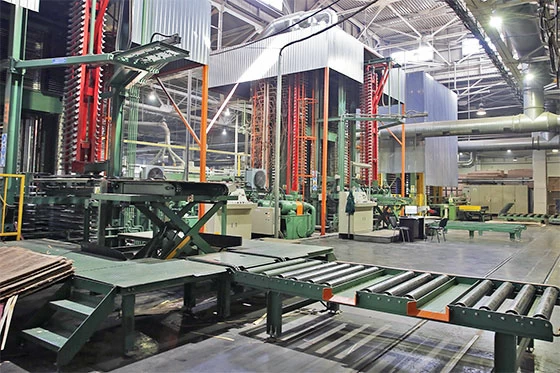

Подпрессованные пакеты загружаются вручную в горячий пресс для фанеры. Склеивание фанеры…
68 500 у.е.
7 061 856 ₽
Линия по производству фанеры - 1525х1525 мм от 30 000 м3 в год
Линия по производству фанеры - 1525х1525 мм от 30 000 м3 в год
Завод по производству фанеры - размер 1525x1525 мм от 30000 м3/год.
1 640 000 у.е.
169 072 165 ₽
- Технические характеристики
- Видео
- Доставка
Применение многослойной древесной плиты позволяет создавать прочные и долговечные материалы, востребованные в строительстве, промышленности и производстве мебели. Группу Компаний «LESPT» предлагает высококачественное производство фанеры любых типов. В компании можно приобрести готовые заводы по изготовлению фанеры с расчетным объемом выпуска от 5000 до 60000 м3 в год.
Производство фанеры. Технология.
Полноценное производство березовой фанеры включает следующие операции:
- ГИДРОТЕРМИЧЕСКАЯ ОБРАБОТКА СЫРЬЯ
- ОКОРКА И РАЗДЕЛКА СЫРЬЯ
- ЛУЩЕНИЕ, РУБКА И СТОПКОУКЛАДКА СЫРЬЯ
- СУШКА, СОРТИРОВКА И РЕМОНТ ШПОНА
- РЕБРОСКЛЕИВАНИЕ И КОМПЛЕКТОВАНИЕ ШПОНА
- ПРИГОТОВЛЕНИЕ КЛЕЯ, СБОРКА ПАКЕТОВ, ПРЕССОВАНИЕ ФАНЕРЫ
- ОБРЕЗКА, ШЛИФОВКА, ЛАМИНИРОВАНИЕ И УПАКОВКА ФАНЕРЫ
По желанию клиента оборудование для изготовления фанеры может также включать режущий инструмент и аспирацию.
Описание технологического цикла
На первом этапе чураки распариваются в емкостях с горячей водой — это необходимо для смягчения древесины. Далее бревна-заготовки разрезаются на чураки, длина которых соответствует длине шпона будущего материала. Для раскряжевки используются дисковые или цепные пилы. Следующий шаг — лущение, в процессе которого получается шпон, впоследствии разрезаемый на листы. После сушки и удаления дефектов материал подвергается сушке с последующим прессованием. Шпон склеивается с помощью специальных станков — холодных или горячих прессов для фанеры. Готовая продукция обрезается на оборудовании для резки фанеры.
Специалисты Группу Компаний «LESPT» ответят на любые вопросы, касающиеся характеристик, цены, условий и сроков доставки линии по производству фанеры.
Фанера линия - формат 1525x1525 мм
Фанера — многослойный строительный материал, изготавливаемый путём склеивания специально подготовленного лущеного шпона. Количество слоёв шпона обычно нечётное, от 3 и более.
Для повышения прочности фанеры слои шпона накладываются так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.
Размеры фанеры: 1525х1525х(6-25 мм).
Изготовление фанеры. Годовая производственная мощность: от 30000 м3 в год/300 дней/16 часов в день.
Технология изготовления фанеры:
Состав:0. Оборудование для раскряжевки бревен (опция)
1. Оборудование для лущения шпона (5'х5')
1.1. ЦЗУ
1.2. Станок лущильный
1.3. Ножницы фанерные
1.4. Укладчик шпона
2. Лущильная линия (5'х5')
2.1. Транспортёр для чурака
2.2. Окорочный станок
2.3. Транспортёр для лущильного станка
2.4. Лущильный станок для производства шпона
2.5. Укладчик шпона
3. Сушилка шпона (ролики и сетка)
3.1. Роликовая сушилка для шпона
3.2. Сетчатая сушилка шпона 1,5 мм
4. Линия сортировки и ремонта шпона
4.1. Линия ребросклейки шпона
4.2. Станок шпонопочиночный
5. Клеенанесение и прессование
5.1. Гидравлический подъемный стол
5.2. Клеевые вальцы
5.3. Подъемный стол гидравлический
5.4. Холодный пресс для фанеры
5.5. Станок для производства фанеры
6. Обрезка и шлифовка фанеры
6.1. Обрезной станок для фанеры
6.2. Шлифовка фанеры
1) Линия для шпона 1750х1650х1,45-1,5 мм
Производительность: 5 м3/ч
Длина чурака: 1750 мм
Средний диаметр чурака: 350 мм
Толщина шпона: 1,5 мм.
Оборудование для раскряжевки бревен HK-5 - 1 шт. (опция)
Состав линии HK:
1. Накопитель-транспортер бревен.
2. Разобщитель бревен.
3. Бревнотаска.
4. Торцовочный станок.
5. Бревнотаска.
|
Технические характеристики |
|
| Длина бревна (мм) |
5250-5300 |
| Макс. диаметр бревна (мм) |
500 |
| Длина чурака (мм) |
1750 |
| Дисковая пила (шт) |
3 |
| Суммарная мощность (КВт) |
35 |
| Масса линии (кг) |
17000 |
1.1. Центровочно-загрузочная установка ЦЗУ HARTMANN PRIME BD-17– 1 шт.
|
Технические характеристики |
|
| Мин. диаметр чурака (мм) |
|
| Макс. диаметр чурака (мм) |
|
| Длина чурака (мм) |
|
| Скорость подачи (м/мин) |
|
| Мощность (КВт) |
|
| Производительность (шт/мин) |
|
| Габариты (мм) |
|
| Масса (кг) |
7500
|
1.2. Станок лущильный для шпона HARTMANN PRIME PB17-6A – 1 шт.
|
Технические характеристики |
|
|
Длина лущильного ножа (мм) |
|
|
Макс. диаметр чурака (мм) |
|
|
Длина чурака (мм) |
|
|
Толщина шпона (мм) |
|
|
Мощность (КВт) |
|
|
Диаметр шпинделя (мм) |
|
| Частота вращения шпинделей (об/мин) |
0-200 |
|
Габариты (мм) |
|
|
Масса (кг) |
|
1.3. Роторные ножницы HARTMANN PRIME BG-17 - 1 шт.
|
Технические характеристики |
|
| Длина ножа (мм) |
1800 |
| Максимальная ширина реза (мм) |
1750 |
| Длина реза (мм) |
600-1700 |
| Скорость рубки (м/мин) |
10-80 |
| Мощность рубки (КВт) |
8 |
| Диаметр резиновых роликов (мм) |
Φ123 |
| Кол-во ножей (шт) |
2 |
| Габаритные размеры (мм) |
8200х2150х1250 |
| Масса станка (кг) |
1900 |
1.4. Вакуумный укладчик шпона HARTMANN PRIME ML-5/5 - 1 шт.
|
Технические характеристики |
|
| Длина шпона (мм) |
1650 |
| Ширина шпона (мм) |
1750 |
|
Скорость конвейера (м/мин) |
80 |
| Толщина шпона (мм) |
1,0-2,2 |
| Мощность (КВт) |
13 |
| Максимальная высота стопы (мм) |
1000 |
| Габариты станка (мм) |
9000x3250x3510 |
| Масса станка (кг) |
4700 |
2) Оборудование для изготовления шпона 1750х1650х1,4-1,5 мм
Производительность - производство шпона фанеры: 3-4 м3/ч
Длина чурака: 1750 мм
Средний диаметр чурака: 350 мм
Толщина шпона: 1,5 мм.
2.1. Транспортёр для чурака FM-5 - 1 шт.
|
Технические характеристики |
|
| Макс. диаметр чурака (мм) |
500 |
| Длина чурака (мм) |
1750 |
| Скорость подачи (м/мин) |
до 30 |
| Мощность (КВт) |
5,5 |
2.2. Гидравлическое окорочное оборудование HARTMANN PRIME BD-1917 - 1 шт.
|
Технические характеристики |
|
| Диаметр чурака (мм) |
120-500 |
| Длина ножа (мм) |
1800 |
| Длина чурака (мм) |
1750 |
| Скорость обработки (м/мин) |
50 |
| Мощность (КВт) |
26 |
| Габариты станка (мм) |
3500×2200×2250 |
| Масса станка (кг) |
4500 |
2.3. Транспортёр для чурака FM/S-5 - 1 шт.
|
Технические характеристики |
|
| Макс. диаметр чурака (мм) |
500 |
| Длина чурака (мм) |
1750 |
| Скорость подачи (м/мин) |
до 30 |
| Мощность (КВт) |
5,5 |
2.4. Комбинированный станок для производства шпона HARTMANN PRIME BX-17G - 1 шт.
| Технические характеристики | |
| Длина ножа (мм) | 1800 |
| Длина обрабатываемого чурака (мм) | 1750 |
|
Диаметр обрабатываемого чурака (мм) |
90-500 |
| Линейная скорость (м/мин) | 48 |
| Диаметр роликов (мм) | 125 |
| Диаметр "карандаша" (мм) |
35 |
| Толщина снимаемого шпона (мм) | 1,0-3,6 |
| Суммарная мощность (кВт) | 38,9 |
|
Габариты станка (мм) |
3600х2250х1950 |
| Масса станка (кг) | 6200 |
2.5. Автоматический укладчик листов фанерного шпона HARTMANN PRIME ML-5/5 - 1 шт.
|
Технические характеристики |
|
|
Длина шпона (мм) |
1650 |
| Ширина шпона (мм) |
1750 |
|
Скорость конвейера (м/мин) |
80 |
| Толщина шпона (мм) |
1,0-2,2 |
|
Мощность (КВт) |
13 |
|
Максимальная высота стопы (мм) |
1000 |
| Габариты станка (мм) |
9000x3250x3510 |
| Масса станка (кг) |
4700 |
3) Сушка шпона технология
3.1. Сушилка для шпона фанерного WK-38/4 - 1 шт.
| Технические характеристики | |
| Рабочая ширина (мм) | 3800 |
| Количество этажей (шт) | 4 |
| Длина секции нагревания (мм) | 16х2000=32000 |
| Длина секции охлаждения (мм) | 2х2000=4000 |
| Длина секции загрузки (мм) | 7000 |
| Длина секции выгрузки (мм) | 7000 |
| Скорость перемещения (м/мин) | 1,5-15 |
| Мощность конвейеров (КВт) | 4х11,0 |
| Мощность вентиляторов горячего воздуха (КВт) | 16х15,0 |
| Мощность вентиляторов охлаждения (КВт) | 13,0 |
| Суммарная мощность (КВт) | 297,0 |
| Теплоноситель | пар/термомасло |
| Давление пара (МПа) |
1-1,5 |
| Толщина шпона (мм) | 1,2-4,0 |
| Конечная влажность (%) | 10 ± 2 |
| Температура пара (С) |
140-170 |
|
Температура масла (С) |
160-190 |
| Расход пара (кг/час) |
7500-8000 |
| Мощность термомасляного котла (ккал/час) |
4500 |
| Расстояние между роликами (мм) | 333 |
| Диаметр роликов (мм) | 102 |
| Производительность (м3/час) | 4-6 |
| Габариты сушки (мм) | 53000х6050х4650 |
| Масса (кг) | 130000 |
3.2. Сетчатая сушилка шпона BVM-28/2 - 1 шт.
| Технические характеристики | |
| Рабочая ширина (мм) | 2800 |
| Количество этажей (шт) | 2 |
| Длина секции нагревания (мм) | 13х2000=26000 |
| Длина секции охлаждения (мм) | 1х2000=2000 |
| Скорость перемещения (м/мин) | 3-36 |
| Мощность конвейеров (КВт) | 2х7,5 |
| Мощность вентиляторов горячего воздуха (КВт) | 13х7,5 |
| Мощность вентиляторов охлаждения (КВт) | 1х2,2 |
| Суммарная мощность (КВт) | 114,7 |
| Теплоноситель | пар/термомасло |
| Толщина шпона (мм) | 0,5-1,7 |
| Конечная влажность (%) |
10 ± 2 |
| Расход пара (кг/час) | 2200 |
| Производительность (м3/час) | 2-2,5 |
| Габариты сушки (мм) | 32800х4300х2900 |
| Масса (кг) |
52000 |
4. Линия ребросклеивания и шпонопочинки
4.1. Ребросклеивающий станок для шпона CT-5C - 1 шт.
|
Технические характеристики |
|
| Рабочая ширина (мм) |
1600 |
| Рабочая длина (мм) | 1700 |
| Минимальная рабочая ширина шпона (мм) |
50 |
| Толщина шпона (мм) | 1,0-4,0 |
| Длина ножа (мм) | 1700 |
| Скорость подачи (м/мин) | 30-33 |
| Производительность (шт/мин) | 4-6 |
| Суммарная мощность (КВт) | 22 |
| Габаритные размеры (мм) | 9600х5000х2500 |
| Масса станка (кг) | 6500 |
4.2. Станок шпонопочиночный PNP-5/5 - 1 шт.
|
Технические характеристики |
|
|
Толщина обработки шпона (мм) |
0,8-3 |
|
Вылет консоли (мм) |
1700 |
|
Размеры штампов (мм) |
15-100 |
|
Размер шпона (бабочка модель) (мм) |
40×60; 60×100 (70×130; 90×150 - опция) |
|
Время обработки (сек) |
3-5 |
|
Установленная мощность (КВт) |
6,5 |
|
Габаритные размеры (мм) |
2800×1980×1750 |
|
Масса станка (кг) |
1900 |
5. Клеенанесение и прессование
5.1. Гидравлический подъемный ножничный стол GHх5 - 2 шт.
|
Технические характеристики |
|
|
Установленная мощность (КВт) |
3,5 |
|
Размеры стола (мм) |
1700х1700 |
|
Грузоподъемность (кг) |
3000 |
|
Высота подъема (мм) |
1800 |
|
Масса станка (кг) |
900 |
|
Габариты станка (мм) |
1700х1700х600 |
5.2. Клеевые вальцы GSJ-5 - 1 шт.
|
Технические характеристики |
|
|
Длина обрезиненных роликов (мм) |
1800 |
|
Диаметр обрезиненных роликов (мм) |
2x415 |
|
Диаметр дозирующих роликов (мм) |
2x270 |
|
Скорость подачи (м/мин) |
0-90 |
|
Суммарная мощность (КВт) |
7,5 |
| Габариты (мм) |
4000x2950x1850 |
| Масса станка (кг) |
4000 |
5.3. Стол подъемный гидравлический GHх5 - 2 шт.
|
Технические характеристики |
|
|
Установленная мощность (КВт) |
3,5 |
|
Размеры стола (мм) |
1700х1700 |
|
Грузоподъемность (кг) |
3000 |
|
Высота подъема (мм) |
1800 |
|
Масса станка (кг) |
900 |
|
Габариты станка (мм) |
1700х1700х600 |
5.4. Пресс холодный для фанеры BH-5/5-1 - 3 шт.
|
Технические характеристики |
|
| Усилие прессования (т) |
|
| Размеры плит (мм) |
|
| Кол-во гидроцилиндров (шт) |
|
| Диаметр гидроцилиндра (мм) |
|
|
Рабочее давление (МПа) |
|
|
Рабочий ход (мм) |
|
| Суммарная мощность (КВт) |
|
|
Скорость смыкания плит (м/мин) |
|
| Масса станка (кг) |
|
| Габаритные размеры (мм) |
|
5.5. Склейка шпона оборудование HP-500/35-5 - 1 шт.
|
Технические характеристики |
|
| Давление прессования (т) |
550 |
| Кол-во пролетов (шт) |
35 |
| Расстояние между плитами (мм) |
60-90 |
| Размеры плит (мм) |
1800х1800х40 |
| Кол-во плит (шт) |
36 |
| Кол-во гидроцилиндров (шт) |
4 |
| Диаметр гидроцилиндров (мм) |
400х2 |
| Рабочий ход (мм) |
2450 |
| Усилие прессования (кг/см2) |
21,4 |
| Масса станка (кг) |
120000 |
6. Форматная обрезка фанеры и шлифовка фанеры
6.1. Линия обрезки фанеры BC-3155 - 1 шт.
|
Технические характеристики |
|
| Размеры готовой фанеры (мм) |
|
| Диаметр основной/подрезной пилы (мм) |
Φ315/250
|
| Толщина фанеры (мм) |
|
| Кол-во оборотов пилы (об/мин) |
|
| Габариты линии (мм) |
7900x5500x1020
|
| Вес линии (кг) |
|
| Суммарная мощность (КВт) |
|
| Состав: |
|
6.2. Шлифовальный станок для фанеры BS-2616 - 1 шт.
|
Технические характеристики |
|
|
Рабочая толщина |
3-90 мм |
|
Рабочая длина |
Больше 700 мм |
|
Рабочая ширина |
1000-1600 мм |
|
Скорость шлифовальной ленты |
22 м/сек |
|
Размер шлифовальной ленты |
1650*2850 мм |
|
Скорость подачи |
6-30 м/мин |
|
Основной двигатель |
55 кВт*2 |
|
Производительность аспирации |
30000 м3/ч |
|
Расходы пылеуловителя |
0.16 м3/мин |
|
Скорость пылеуловителя |
25-30 м/сек |
|
Рабочее давление |
0.6 Мра |
|
Суммарная мощность |
120,4 кВт |
|
Габариты |
2330*3950*3213 мм |
|
Масса |
14 000 кг |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
Мы работаем с компаниями:
Возможно, вас заинтересует
18 200 у.е.
1 876 289 ₽
разработаны для высокопроизводительной и многофункциональной обработки при серийном и…
По запросу
Это оборудование специально разработано для заточки твердосплавных пильных дисков. Комбинированная…
18 900 у.е.
1 948 454 ₽
Предназначен для раскроя рулонных облицовочных материалов: пленок ПВХ, декоративной бумаги на полосы…
По запросу
Станок предназначен для резки реек на размерные бруски необходимой высоты.
19 400 у.е.
2 000 000 ₽
С нами выгодно
-
Ø стола: 2000 мм
Высота обрабат. изделия: 1600 мм
Двигатель: 37-45 кВт
Вес станка…669 900 у.е. 69 061 856 ₽
спроектированы для высокоскоростной и высокоточной токарной…
74 060 у.е. 7 635 052 ₽
спроектированы для высокоскоростной и высокоточной токарной…
99 060 у.е. 10 212 371 ₽
спроектированы для высокоскоростной и высокоточной токарной…
139 060 у.е. 14 336 082 ₽
спроектированы для высокоскоростной и высокоточной токарной…
149 060 у.е. 15 367 010 ₽
спроектированы для высокотехнологичной и высокоточной токарной…
189 060 у.е. 19 490 722 ₽
предназначены для многоцелевой токарной обработки с высокой…
249 580 у.е. 25 729 897 ₽
предназначены для высокотехнологичной токарной обработки деталей…
73 640 у.е. 7 591 753 ₽
предназначены для силовой токарной обработки деталей типа тел…
57 520 у.е. 5 929 897 ₽ -
Количество шпинделей (шт) 4, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…25 400 у.е. 2 618 557 ₽
Используется для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется…37 000 у.е. 3 814 433 ₽
Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы…33 500 у.е. 3 453 608 ₽
Длина обрабатываемого чурака (мм) 1400-1700, Диаметр обрабатываемого чурака (мм) 90-500, Линейная…46 700 у.е. 4 814 433 ₽![Шестишпиндельный станок VH-M620 [623]](/upload/resize_cache/iblock/4df/350_150_1/4dfea9c3e4234346c63f4ad291af3cee.jpeg)
Количество шпинделей (шт) 6, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…По запросу
Производители оборудования
Показать все
С нами выгодно
-
Ø стола: 2000 мм
Высота обрабат. изделия: 1600 мм
Двигатель: 37-45 кВт
Вес станка…669 900 у.е. 69 061 856 ₽
спроектированы для высокоскоростной и высокоточной токарной…
74 060 у.е. 7 635 052 ₽
спроектированы для высокоскоростной и высокоточной токарной…
99 060 у.е. 10 212 371 ₽
спроектированы для высокоскоростной и высокоточной токарной…
139 060 у.е. 14 336 082 ₽
спроектированы для высокоскоростной и высокоточной токарной…
149 060 у.е. 15 367 010 ₽
спроектированы для высокотехнологичной и высокоточной токарной…
189 060 у.е. 19 490 722 ₽
предназначены для многоцелевой токарной обработки с высокой…
249 580 у.е. 25 729 897 ₽
предназначены для высокотехнологичной токарной обработки деталей…
73 640 у.е. 7 591 753 ₽
предназначены для силовой токарной обработки деталей типа тел…
57 520 у.е. 5 929 897 ₽ -
Количество шпинделей (шт) 4, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…25 400 у.е. 2 618 557 ₽
Используется для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется…37 000 у.е. 3 814 433 ₽
Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы…33 500 у.е. 3 453 608 ₽
Длина обрабатываемого чурака (мм) 1400-1700, Диаметр обрабатываемого чурака (мм) 90-500, Линейная…46 700 у.е. 4 814 433 ₽
Количество шпинделей (шт) 6, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…По запросу
Оставить заявку
и наши специалисты свяжутся с вами, проконсультируют по всем вопросам и помогут подобрать оборудование.
Видео
Производители оборудования
Показать все
