Цена:
6 890 у.е.
(637 963 ₽)

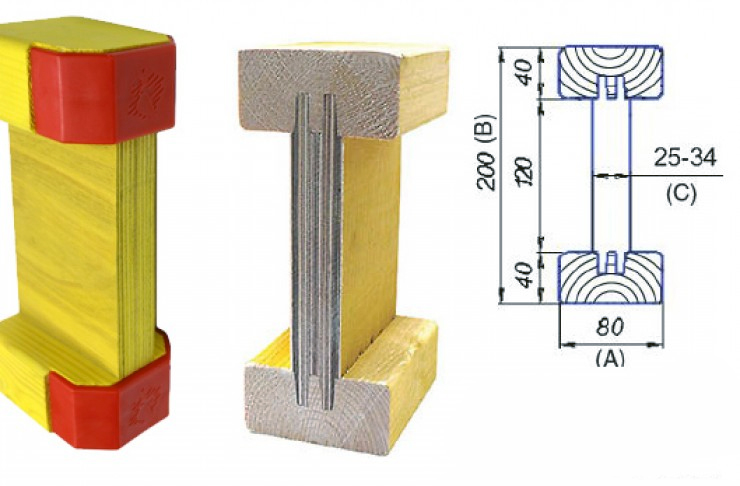

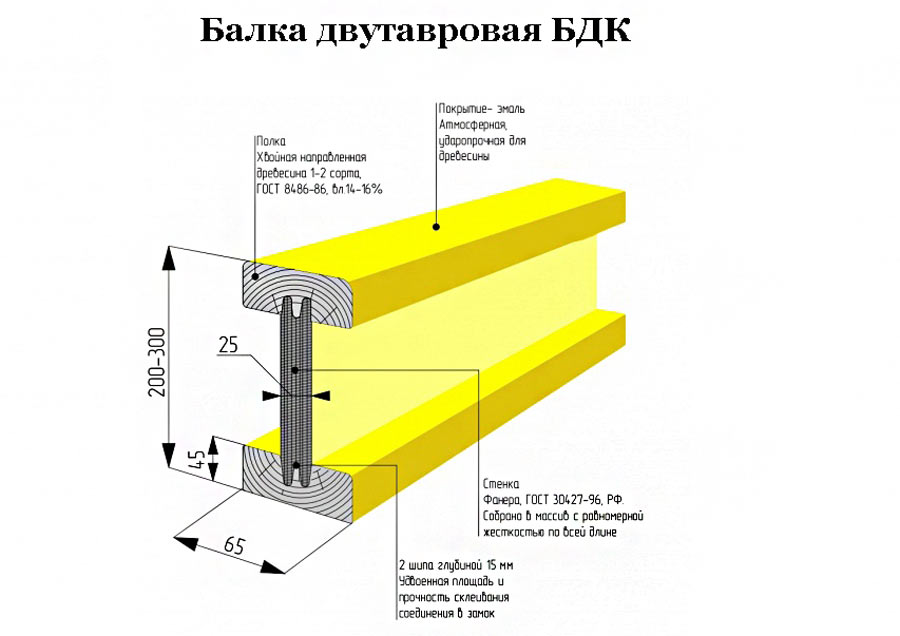

Двутавровая деревянная балка представляет собой две деревянные полки, соединенные между собой стойкой из фанеры или ОСП. Иногда используют LVL брус в полках балок. Двутавровые балки в сравнении с традиционными деревянными перекрытиями весят меньше, перекрывают большие пролеты и не меняют геометрию со временем. Обычные деревянные перекрытия из досок подвержены усадке, кручению и растрескиванию в процессе усушки древесины. В результате появляются скрипы и неровности пола. Для производства СК балок применяется пиломатериал без пороков, камерной сушки с влажностью не более 18% соединенный специальным двухкомпонентным клеем с ребром жесткости из OSB-3 (ориентированно-стружечная плита) или фанеры высокого качества. Результат применения (балка двутавровая) – легкие в монтаже, доступные в цене и гарантированно комфортные перекрытия.
Группа Компаний «LESPT» предлагает автоматические и полуавтоматические линии для изготовления деревянной строительной балки "под ключ". Оборудование для балки опалубочной имеет различную производительность.
I. Цех производства срощенной доски для полок балки двутавровой деревянной БДК
1. Роликовый транспортер РТ-40
| Технические характеристики | |
| Ширина (мм) |
400 |
| Длина (мм) |
7000 |
| Высота (мм) |
900 |
| Масса (кг) |
210 |

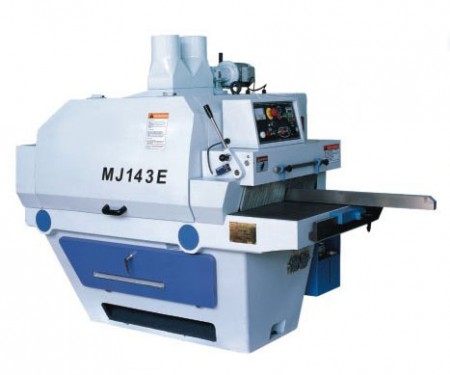

2. Многопильный станок MJ143E
| Технические характеристики | |
| Максимальная высота пропила (мм) |
10 - 120 |
| Максимальная ширина пропила (мм) |
≤ 750 |
| Максимальное расстояние между крайними пилами (мм) |
300 |
|
Минимальная длина (мм) |
585 |
| Диаметр пил (мм) |
380 |
| Посадочный диаметр пилы (мм) |
70 |
| Частота вращения пил (об/мин) |
4000 |
| Мощность пильного узла (кВт) |
37 |
| Мощность двигателя подачи (кВт) |
2,2 |
| Скорость подачи (м/мин) |
7,5 - 30 |
| Установленная мощность (кВт) |
39,6 |
| Габаритные размеры (мм) |
2300 х 1500 х 1450 |
| Масса станка (кг) |
2300 |

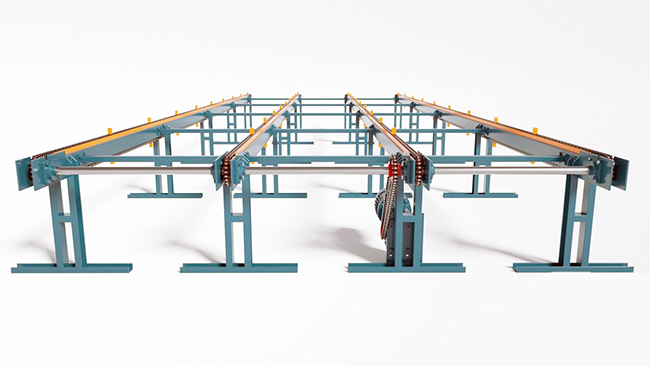

3. Поперечный транспортер ЦТ-6
| Технические характеристики | |
| Длина транспортера (м) |
3,5 |
| Высота транспортера (мм) |
1000 |
| Ширина транспортера (м) |
6 |
| Расстояние между тяговыми цепями (м) |
1,5 |
| Количество тяговых цепей (шт) |
4 |
| Скорость подачи (м/мин) |
5 |
| Мощность привода инвертируемого электродвигателя (кВт) |
3 |
4. Четырехсторонний станок V-HOLD VH-M418
| Технические характеристики | |
|
Количество шпинделей (шт) |
4 |
|
Длина обрабатываемой заготовки (мм) |
от 200 |
| Ширина обработки (мм) |
18 - 180 |
|
Высота обработки (мм) |
8 - 130 |
|
Скорость подачи (м/мин) |
6 - 36 |
| Частота вращения шпинделя (об/мин) |
6000 |
| Мощность двигателя подачи (кВт) |
3,0 |
| Мощность нижнего шпинделя (кВт) |
4,0 |
| Мощность правого шпинделя (кВт) |
4,0 |
|
Мощность левого шпинделя (кВт) |
4,0 |
|
Мощность верхнего шпинделя (кВт) |
5,5 |
| Мощность двигателя подъема траверсы (кВт) |
0,55 |
| Суммарная мощность (кВт) |
21,0 |
| Диаметр шпинделей (мм) |
40 |
|
Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
| Диаметр инструмента на вертикальных шпинделях (мм) |
125 - 180 |
| Диаметр инструмента на горизонтальных шпинделях (мм) |
125 - 180 |
| Диаметр подающего ролика (мм) |
140 |
| Диаметр вытяжного патрубка (мм) |
140 |
|
Габаритные размеры (мм) |
3500 х 1500 х 1600 |
|
Масса станка (кг) |
2700 |
5. Линия оптимизации дефектов MATRIX 1-6000
| Технические характеристики | |
| Максимальное сечение заготовки (мм) |
250 х 95 |
| Максимальная длина заготовки (мм) |
6000 |
| Скорость подачи толкателя (м/мин) |
0 - 80 |
| Точность обработки (мм) |
0,5 |
| Частота вращения пилы (об/мин) |
3000 |

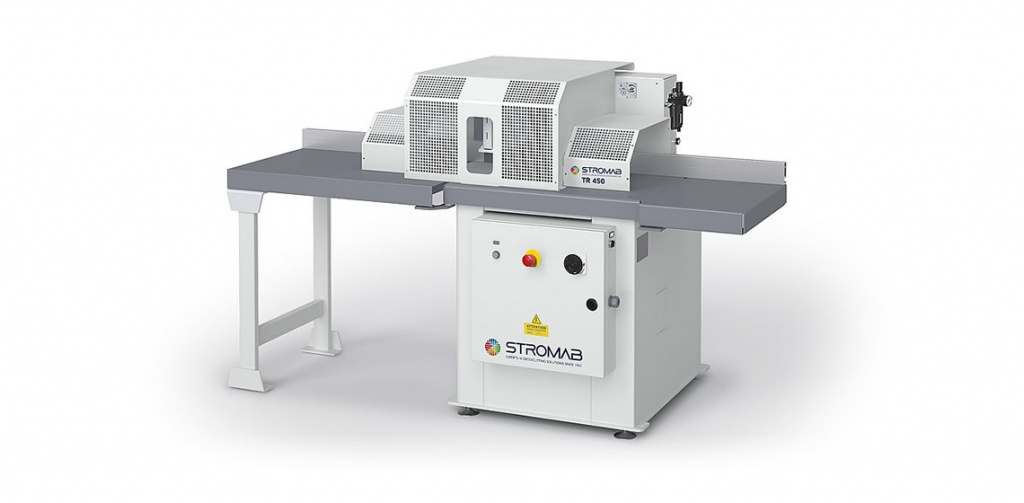

6. TR 450 (ПИЛЬНЫЙ УЗЕЛ)
| Технические характеристики | |
| Максимальная толщина обработки (мм) |
95 |
|
Диаметр дисковой пилы (мм) |
450 |
| Высота стола (мм) |
850 |
| Рабочее давление (МПа) |
0,8 |
| Диаметр аспирационного патрубка (мм) |
2 х 100 |
| Частота вращения шпинделя (об/мин) |
3000 |
| Мощность электродвигателя (кВт) |
4,1 |
|
Масса станка (кг) |
310 |

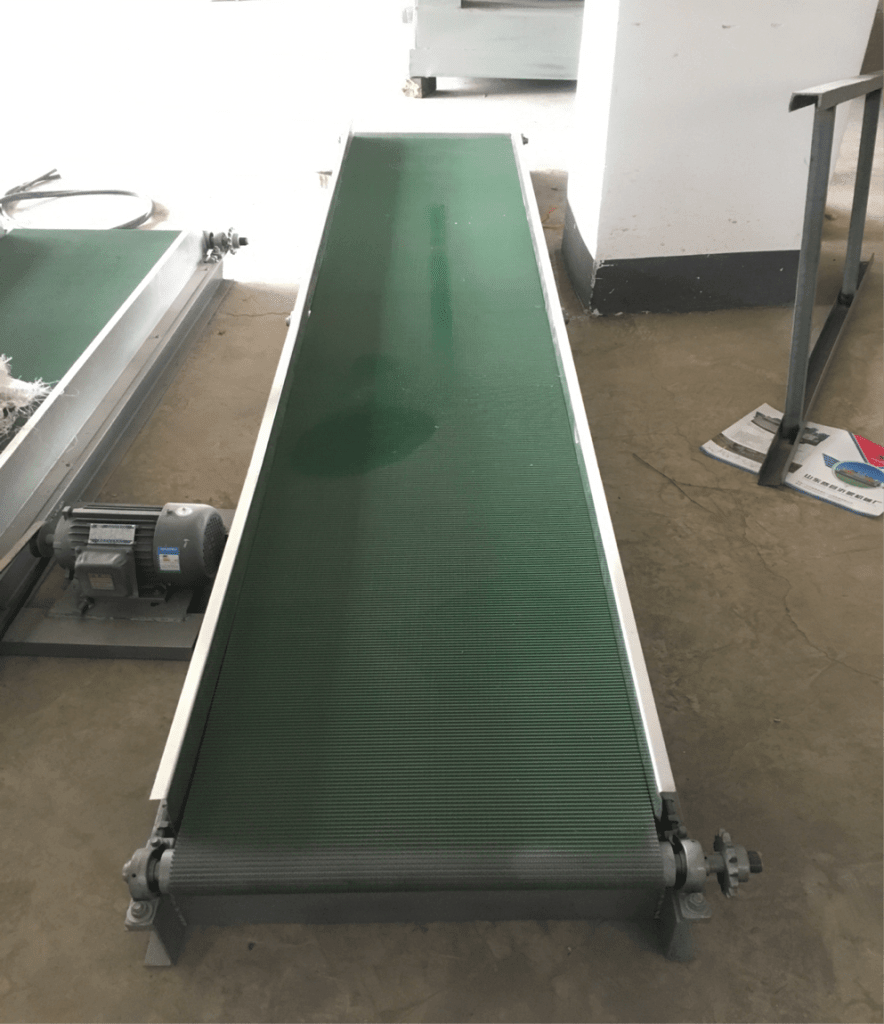

7. Ленточный конвейер от линии оптимизации к линии сращивания CB-6
| Технические характеристики | |
| Мощность двигателя (кВт) |
1,5 |
| Габаритные размеры (мм) |
6000 х 700 х 450 |
8. Автоматическая линия для сращивания по длине «AFJ120»
| Технические характеристики | |
| Максимальная длина плети (мм) |
12000 |
| Максимальная ширина плети (мм) |
150 |
| Максимальная высота плети (мм) |
80 |
| Входной ленточный конвейер |
MF7A |
| Длина стола (мм) |
600 |
| Ширина стола (мм) |
1150 |
| Мощность двигателя (кВт) |
0,375 |
| Автоматический шипорез для сращивания |
MX3515/II |
| Размер рабочего стола каретки (мм) |
850 х 600 |
| Максимальный размер заготовки (мм) |
850 х 80 х 150 |
| Минимальный размер заготовки (мм) |
200 х 30 х 20 |
| Размер фрез для шипореза (мм) |
160 х 70 |
| Размер дисковой пилы (мм) |
255 |
| Скорость вращения шпинделя (об/мин) |
5000 |
| Скорость шпинделя основной пилы (об/мин) |
2840 |
| Рабочее давление воздуха (МПа) |
0,8 |
| Общая мощность (кВт) |
16,12 |
| Ленточный транспортер между шипорезами |
MF7B |
| Длина стола (мм) |
700 |
| Ширина стола (мм) |
1150 |
| Мощность двигателя (кВт) |
0,375 |
| Автоматический шипорез для сращивания с клеенамазом |
MX3515T/II |
| Размер рабочего стола каретки (мм) |
850 х 600 |
| Максимальный размер заготовок (мм) |
850 х 80 х 150 |
| Минимальный размер заготовок (мм) |
200 х 30 х 20 |
|
Размер фрез для шипореза (мм) |
160 х 70 |
| Размер дисковой пилы (мм) |
255 |
| Скорость вращения шпинделя (об/мин) |
5000 |
| Скорость шпинделя основной пилы (об/мин) |
2840 |
| Рабочее давление воздуха (МПа) |
0,8 |
| Общая мощность (кВт) |
18,74 |
| Роликовый конвейер |
MF74 |
| Мощность двигателя (кВт) |
0,375 |
| Цепной конвейер включая сбрасыватель |
MF76 |
|
Мощность двигателя (кВт) |
0,375 |
| Автоматический двухсекционный пресс для сращивания |
MHZ15120 |
| Максимальный рабочий размер (мм) |
12000 х 150 х 80 |
|
Минимальный рабочий размер (мм) |
1000 х 30 х 20 |
| Наибольшее усилие прессования (кг) |
7800 |
| Максимальный диаметр пилы (мм) |
355 |
| Скорость вращения торцовочной пилы (об/мин) |
3500 |
|
Общая мощность (кВт) |
8,45 |
| Суммарная мощность линии (кВт) |
45 |
|
Габаритные размеры (мм) |
21000 х 5450 х 1800 |
| Масса линии (кг) |
7800 |
9. Автоподатчик F-80 с поперечным транспортером для четырехстороннего станка
| Технические характеристики | |
| Рабочая длина (мм) |
1800 - 6100 |
|
Рабочая ширина (мм) |
50 - 230 |
| Рабочая толщина (мм) |
12 - 100 |
| Скорость подачи (м/мин) |
20 - 100 |
| Суммарная мощность (кВт) |
5,15 |
|
Диаметр роликов (мм) |
160 х 50 |
| Габаритные размеры (мм) |
5900 х 3200 |
10. 6-ти шпиндельный высокоскоростной четырехсторонний станок V-HOLD VH-M616GH
| Технические характеристики | |
| Количество шпинделей (шт) |
6 |
| Длина обрабатываемой заготовки (мм) |
от 200 |
| Ширина обработки (мм) |
18 - 160 |
| Высота обработки (мм) |
8 - 110 |
| Скорость подачи (м/мин) |
10 - 60 |
| Частота вращения шпинделей (об/мин) |
7500 |
|
Мощность двигателя подачи (кВт) |
5,5 |
| Мощность нижнего шпинделя (кВт) |
5,5 |
| Мощность правого шпинделя (кВт) |
5,5 |
| Мощность левого шпинделя (кВт) |
7,5 |
|
Мощность верхнего шпинделя (кВт) |
7,5 |
|
Мощность второго верхнего шпинделя (кВт) |
5,5 |
|
Мощность второго нижнего шпинделя (кВт) |
5,5 |
| Мощность двигателя подъема траверсы (кВт) |
0,75 |
| Суммарная мощность (кВт) |
43,25 |
| Диаметр шпинделей (мм) |
40 |
| Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
| Диаметр инструмента на вертикальных шпинделях (мм) |
125 - 160 |
| Диаметр инструмента на горизонтальных шпинделях (мм) |
125 - 160 |
| Диаметр подающего ролика (мм) |
140 |
| Диаметр вытяжного патрубка (мм) |
140 |
| Масса станка (кг) |
5200 |
11. Приемное устройство F-28
| Технические характеристики | |
| Рабочая длина (мм) |
1800 - 6100 |
| Рабочая ширина (мм) |
50 - 230 |
| Рабочая толщина (мм) |
12 - 100 |
|
Скорость приемки (м/мин) |
20 - 100 |
| Суммарная мощность (кВт) |
0,37 |
12. Поперечный транспортер ЦТ-6
| Технические характеристики | |
| Длина транспортера (м) |
3,5 |
| Высота транспортера (мм) |
1000 |
| Ширина транспортера (м) |
6 |
| Расстояние между тяговыми цепями (м) |
1,5 |
| Количество тяговых цепей (шт) |
4 |
| Скорость подачи (м/мин) |
5 |
| Мощность привода инвертируемого электропривода (кВт) |
3 |
II. Цех производства стоек (стенок) балки опалубочной (двутавр)
13. Вакуумная загрузка + подающий конвейер
| Технические характеристики | |
| Габариты укладчика (мм) |
4000 х 3000 х 2800 |
| Максимальная масса погрузчика (кг) |
2000 |
| Мощность насоса (кВт) |
4 |
| Размеры подающего конвейера (мм) |
3000 х 2500 х1000 |
| Масса конвейера (кг) |
600 - 800 |
| Мощность подачи (кВт) |
1 |
14. Многопильный станок для фанеры FCU-13
| Технические характеристики | |
| Максимальная ширина пропила (мм) |
1300 |
| Размеры пил (мм) |
205 |
| Установленная мощность (кВт) |
24 |
| Толщина пропила (мм) |
6 - 15 |
| Габаритные размеры (мм) |
3200 х 1200 х 1200 |
| Масса станка (кг) |
1900 |
15. Роликовый транспортер РТ-40
| Технические характеристики | |
| Ширина (мм) |
400 |
| Длина (мм) |
7000 |
| Высота (мм) |
900 |
| Масса (кг) |
210 |
16. Продольно-фрезерный четырехсторонний станок V-HOLD VH-M418
| Технические характеристики | |
|
Количество шпинделей (шт) |
4 |
| Длина обрабатываемой заготовки (мм) |
≥ 200 |
| Ширина обрабатываемой заготовки (мм) |
18 - 180 |
| Высота обрабатываемой заготовки (мм) |
8 - 130 |
| Скорость подачи (м/мин) |
6 - 36 |
| Частота вращения шпинделей (об/мин) |
6000 |
| Мощность двигателя подачи (кВт) |
3,0 |
| Мощность нижнего шпинделя (кВт) |
4,0 |
| Мощность правого шпинделя (кВт) |
4,0 |
| Мощность левого шпинделя (кВт) |
4,0 |
| Мощность верхнего шпинделя (кВт) |
5,5 |
| Мощность двигателя подъема траверсы (кВт) |
0,55 |
| Суммарная мощность (кВт) |
21,0 |
| Диаметр шпинделей (мм) |
40 |
| Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
| Диаметр инструмента на вертикальных шпинделях (мм) |
125 - 180 |
| Диаметр инструмента на горизонтальных шпинделях (мм) |
125 - 180 |
| Диаметр подающего ролика (мм) |
140 |
| Диаметр вытяжного патрубка (мм) |
140 |
| Габаритные размеры (мм) |
3500 х 1500 х 1600 |
| Масса станка (кг) |
2700 |

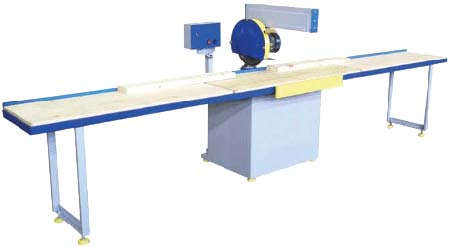

17. Торцовочный станок ЦТ10-4
| Технические характеристики | |
| Максимальная толщина обработки (мм) |
100 |
| Максимальная ширина обработки (мм) |
500 |
| Ход пильного суппорта (мм) |
500 |
| Диаметр устанавливаемой пилы (мм) |
400 х 50 |
| Частота вращения пилы (об/мин) |
2850 |
| Привод подачи заготовки |
Вручную |
| Угол поворота траверсы (°) |
90 |
| Мощность электродвигателя (кВт) |
3 |
| Габаритные размеры (мм) |
4520 х 950 х 1350 |
| Масса станка (кг) |
360 |

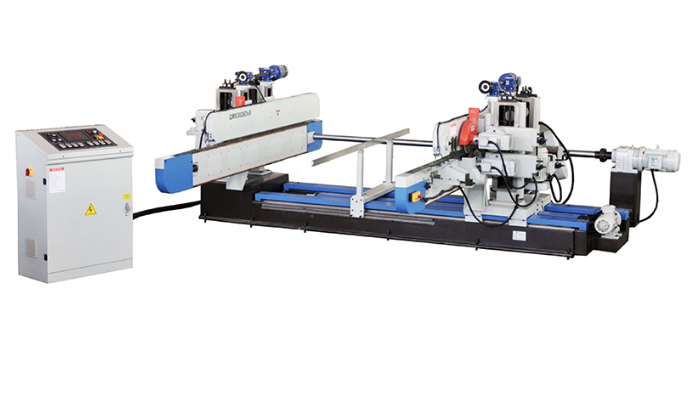

18. Двухсторонний шипорезный станок MX3826D
| Технические характеристики | |
| Ширина обработки (мм) |
300 - 2600 |
| Толщина заготовки (мм) |
10 - 70 |
| Скорость подачи (м/мин) |
5 - 20 |
| Расстояние между позиционирующими блоками (мм) |
240 |
| Частота вращения торцовочных пил (об/мин) |
3000 |
| Частота вращения 1-го фрезерного шпинделя (об/мин) |
7000 |
| Частота вращения 2-го фрезерного шпинделя (об/мин) |
8000 |
| Посадочный диаметр пил (мм) |
25,4 |
| Посадочный диаметр фрез (мм) |
30 |
| Диаметр пил (мм) |
200 - 250 |
| Диаметр фрез на 1-ом шпинделе (мм) |
108 - 180 |
| Диаметр фрез на 2-ом шпинделе (мм) |
120 - 150 |
| Суммарная мощность (кВт) |
26 |
| Мощность двигателя подачи (кВт) |
2,2 |
| Мощность двигателей на 1-ом шпинделе (кВт) |
3,0 х 2 |
| Мощность двигателей на 2-ом шпинделях (кВт) |
2,2 х 2 |
| Мощность двигателя пилы (кВт) |
3,0 х 4 |
| Мощность двигателя торцовочной пилы (кВт) |
3,0 х 2 |
| Мощность двигателя перемещения левого и правого суппортов (кВт) |
0,75 |
| Мощность подъема траверсы (кВт) |
0,37 х 2 |
| Кол-во и диаметр аспирационных патрубков (мм) |
8 х 100 |
| Габаритные размеры (мм) |
4800 х 3300 х 1600 |
| Масса станка (кг) |
4350 |
III. Цех сборки и покраски деревянной строительной балки
19. Роликовый транспортер приводной РТР-40
| Технические характеристики | |
| Суммарная мощность (кВт) |
3,5 |
| Ширина (мм) |
400 |
| Длина (мм) |
7000 |
| Высота (мм) |
900 |
| Масса (кг) |
210 |
20. Клеенаносящий станок КЛ-250/Б-1
| Технические характеристики | |
| Профиль заготовки |
По согласованному чертежу профиля |
| Длина заготовки (мм) |
1500 - 6000 |
| Применяемый клей |
2-х компанентный; полиуретановый |
| Соотношение составных частей клея |
100:100 - 100:30 |
| Плотность нанесения клея (г/п.м.) |
10 |
| Возможность регулировка подачи клея (г/п.м.) |
6 - 20 |
| Контроль подачи клея |
Панель оператора |
| Скорость подачи заготовки (м/мин) |
15 - 30 |
| Расход сжатого воздуха (л/мин) |
не более 50 |
| Давление в пневмосистеме (бар) |
6 |
| Потребляемая мощность (кВт) |
1,5 |
21. Пресс гидравлический для балки Б-1
| Технические характеристики | |
| Максимальная длина балки (мм) |
6050 |
| Количество гидрострубцин (шт) |
26 |
22. Поперечный транспортер ЦТ-6
| Технические характеристики | |
| Длина транспортера (м) |
3,5 |
| Высота транспортера (мм) |
1000 |
| Ширина транспортера (м) |
6 |
| Расстояние между тяговыми цепями (м) |
1,5 |
| Количество тяговых цепей (шт) |
4 |
| Скорость подачи (м/мин) |
5 |
| Мощность привода инвертируемого электродвигателя (кВт) |
3 |
23. Фрезерно-пазовальный станок Ф160
| Технические характеристики | |
| Максимальная длина (мм) |
6050 |
| Рабочий ход шпинделя (мм) |
350 |
| Количество шпинделей (шт) |
4 |
| Скорость вращения (об/мин) |
6700 |
24. Поперечный транспортер ЦТ-6
| Технические характеристики | |
| Длина транспортера (м) |
3,5 |
| Высота транспортера (мм) |
1000 |
| Ширина транспортера (м) |
6 |
| Расстояние между тяговыми цепями (м) |
1,5 |
|
Количество тяговых цепей (шт) |
4 |
| Скорость подачи (м/мин) |
5 |
| Мощность привода инвертируемого электродвигателя (кВт) |
3 |

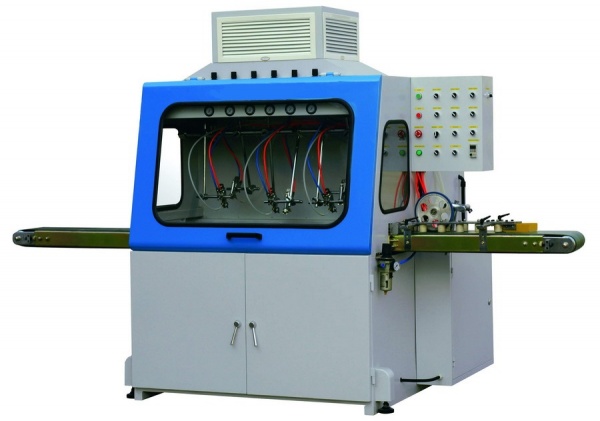

25. Покрасочные камеры проходного типа LSPM400
| Технические характеристики | |
| Ширина обрабатываемой заготовки (мм) |
10 - 400 |
| Толщина обрабатываемой заготовки (мм) |
10 - 100 |
| Минимальная длина заготовки (мм) |
700 |
| Скорость подачи (м/мин) |
0 - 50 |
| Количество распылительных пистолетов (шт) |
6 |
| Установленная мощность (кВт) |
2,25 |
| Давление сжатого воздуха (МПа) |
0,5 - 0,8 |
| Габаритные размеры (мм) |
3500 х 1700 х 2000 |
| Масса станка (кг) |
1600 |

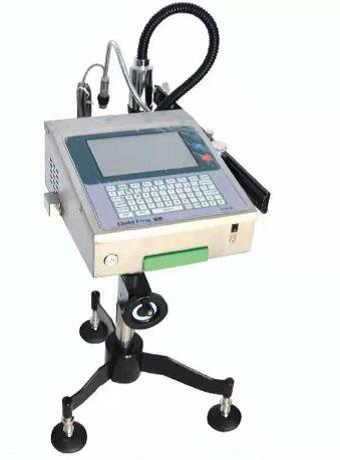

26. Маркировщик для деревянной двутавровой балки перекрытия
![Пресс для LVL бруса FA 12000 [FA 8000]](/upload/resize_cache/iblock/dca/350_150_1/dca1180d9843ff5e90341303e5d5c122.jpeg)
