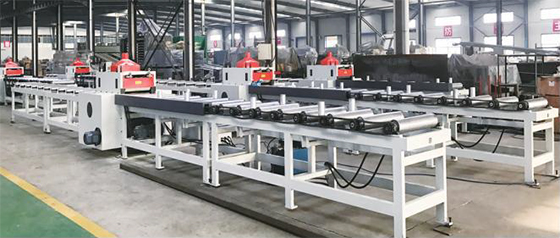

Дисковая лесопильная линия SC-35

Универсальная линия на базе брусовального и многопильного станка с механизацией предназначена для пиления хвойных пород древесины. Линия применяется в лесопильных производствах производительностью 30-35 м³ в смену при среднем диаметре брёвен 30 см.

Схема линии

1. Накопитель бревен TP-5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 5,5 кВт

ГАБАРИТЫ: 5,0х 4,0 х 1,5 М

2. Подающий транспортер RT-5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 7,5 кВт

ГАБАРИТЫ: 5,8х 1,1 х 1,2 М

3. Дисковый бревнопильный станок P5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макc. диаметр бревна (мм) 200-500

Скорость пиления малой пилы (м/с) 53

Размеры малой пилы (мм) 500х60х4/3,2 Т42

Кол-во малых пил (шт) 2

Скорость пиления малой пилы (м/с) 56

Размер большой пилы (мм) 650х70х5/4 Т48

Кол-во больших пил (шт) 2

Суммарная мощность (КВт) 60

Габариты (мм) 2195х1295х2022

Масса станка (кг) 2580

4. Приемный транспортер RT/I-7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 7.5 кВт

ГАБАРИТЫ: 7,0х 1,1 х 1,2 М

5. Поперечный транспортер СС-5 на многопил

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 5.5 кВт

Мин./Макс длина доски/бруса 3000-6000 мм

Скорость подачи 0-15 м/мин

ГАБАРИТЫ: 5,5х 2,1 х 1,2 М

6. Подающий транспортер на двухвальный многопил RTS-6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 3.5 кВт

ГАБАРИТЫ: 6,0х 1,1 х 1,2 М

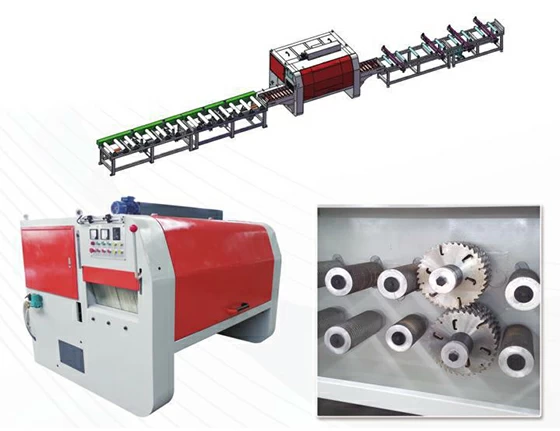

7. Двухвальный дисковый многопил F5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макc. ширина обработки (мм) 450

Мин. ширина обработки (мм) 130

Мин. длина обработки (мм) 1000

Скорость подачи (м/с) 6-24

Суммарная мощность (КВт) 75х2

Толщина обработки (мм) 100-250

Габариты (мм) 2260х2020х1680

Масса станка (кг) 3200

8. Приемный транспортер RTS/I-6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 3.5 кВт

ГАБАРИТЫ: 6,0х 1,1 х 1,2 М

9. Поперечный транспортер СС-5 на кромкообрезной

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 5.5 кВт

Мин./Макс длина доски/бруса 3000-6000 мм

Скорость подачи 0-15 м/мин

ГАБАРИТЫ: 5,5х 2,1 х 1,2 М

10. Подающий транспортер на кромкообрезной станок RTS-7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 3.5 кВт

ГАБАРИТЫ: 7,0х 1,1 х 1,2 М

11. Кромкообрезной станок D40

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макc. ширина обработки (мм) 400

Мин. ширина обработки (мм) 130

Мин. длина обработки (мм) 1000

Скорость подачи (м/с) 0-35

Суммарная мощность (КВт) 15,37

Диаметр пил (мм) 300

Макс. толщина обработки (мм) 60

Габариты (мм) 1326х1675х1506

Масса станка (кг) 890

12. Приемный транспортер RTS/I-6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВЫСОТА: В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА

МОЩНОСТЬ ПРИВОДА: 3.5 кВт

ГАБАРИТЫ: 6,0х 1,1 х 1,2 М

Производительность линии: 30 м³ в смену при среднем диаметре брёвен 30 см и длиной 4 м.

Производительность линии: 35 м³ в смену при среднем диаметре брёвен 30 см и длина 6 м.

Выход продукции: 55-60% обрезные доски.

Кол-во рабочих: 7 человек.

Суммарная мощность: 271 КВт.
