Автоматическая линия по производству европоддонов P140CM

Цена: 439 000 у.е.
31 134 752 ₽

Автоматическая линия для производства поддонов применяется на средних и крупных предприятиях с объемом выпуска 40 000 поддонов в месяц при односменной работе и выше. Позволяет производить как европоддоны согласно ГОСТ 9557-87 и ГОСТ 9078-84, так и поддоны с отличающейся конструкцией. Производительность линии: 4-5 шт/мин.

5 операций, выполняемых в автоматическом режиме: сбивка, обрезка углов, маркировка, фрезеровка фасок и штабелирование.

  • Возможность перенастройки линии на различные типы поддонов.
  • Высокое качество сборки поддона благодаря использованию жесткой системы упоров и автоматической сбивки с помощью гвоздевого моста.
  • Независимая регулировка каждого модуля линии, возможность при необходимости исключать модули из работы.
  • Легкая перенастройка линии на разные типы поддонов.
  • Минимальное количество рабочих для обслуживания линии (5 человек).
  • Для удобства работы управление всей линией сведено в одном месте.
  • Различные статистические данные для контроля над рабочим процессом.
  • Возможность добавления различных рабочих модулей после покупки линии.

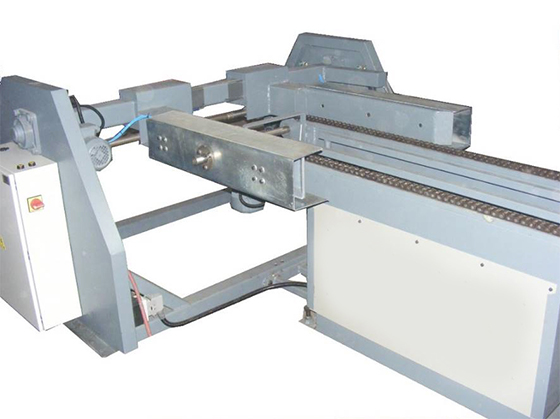

560 2.jpg

СОСТАВ ЛИНИИ:

1. Гвоздезабивной станок для верхней части паллет

Число и расстояние между пистолетами может меняться по согласования. Высокоэффективнаягидравлическаясистема. Одновременное использование 2-3 разных типов гвоздей. Шаблон для сборки паллет может регулироваться на разные типы и размеры.Шкаланастройкиглубинызабиваниягвоздей. Необходимые устройства защиты оператора. Несколько кнопок аварийной остановки по периметру. Персонал: 4-5 операторов на смену.

Макс. Размер паллеты: 1400x1200 мм
Мин. Размер паллеты: 800x1000 мм
Мин. время обработки: 5-6шт./мин
Тип гвоздей: россыпью
Три размера гвоздей: 90/70/40
Сбрасыватель гвоздей - 2 ящика: Пневматическое и автоматизированное
Узел забивки: Гидравлический
Система автоматизации: ЧПУ контроллер, язык – Англ. И Русский
17шт. Гвоздезабивные пистолеты(число и расстояние согласовываются): по запросу
Общая установленная мощность: 22 кВт
Ширина: 240 см
Длина: 600 см
Высота: 300см


2. Устройство подачи шашек: опция

3. Магазин для автоподачи досок: включено

4. Устройство переворота паллет: включено


5. Второй гвоздезабивной станок для нижней части

Этот станок собирает нижнюю часть паллет: см 1- Гвоздезабивной станок.

Число гвоздезабивных пистолетов: 9 шт.


6. Станок для обрезки углов паллет

Узел обрезки четырех внешних углов паллет для соответствия стандартам

Диаметр пильного диска: 250 мм
Движение пилы : Пневмоцилиндр
Шпиндель : 3 кВт (4 шт.)


7. Станок для маркировки

Узел одно временного маркирования 6 шашек паллет. Поставляется с установленной системой прижима штемпелей для создания давления. Можно заказать индивидуальные штемпели.

Система нагрева штемпелей: Электро сопротивление
Система прижима: Пневматическая
Материал штемпеля: Хромированные или бронзовые


8. Станок для снятия фаски досок

Узел для фрезерования фаски входных и выходных досок нижней стороны паллет на 45°

6 специальных фрез для снятия фаски
6 шпинделей 2,2кВт


9. Система переворота паллет на 180° (пневматическая) и вращения на 90°

Система вращения с пневматическим управлением. Два упора для корректного позиционирования паллет в центре оси вращения. Переворот стальными захватами, двойные пружины для поглощения вибрации при остановке. Цепная передача с приводом от электромотора.

Общая установленная мощность: 3 кВт (4x0,75)

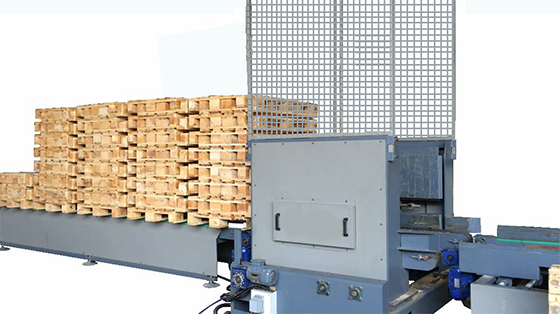

10. Автоматический штабелер для поддонов

Узел штабелирования поддонов

Шпиндель поворота паллет: 0,75 кВт
Подающий мотор: 1,5кВт
Узел штабелирования: Гидравлический
Макс. кол-во в штабеле: 30 шт.


11. Конвейер для выгрузки штабелей

Подающий мотор : 2,2 кВт
Длина : 5м
Система привода : двойная цепь


Типы паллет которые можно изготавливать

Высота: макс. 160 мм – мин. 100мм
Длина: макс. 1400мм– мин. 1000мм
Ширина: макс. 1200мм– мин. 800мм

Опция: Европаллет 1200x800 мм UIC 435-2 EPAL/EUR. Все шаблоны включены в полную стоимость линии.

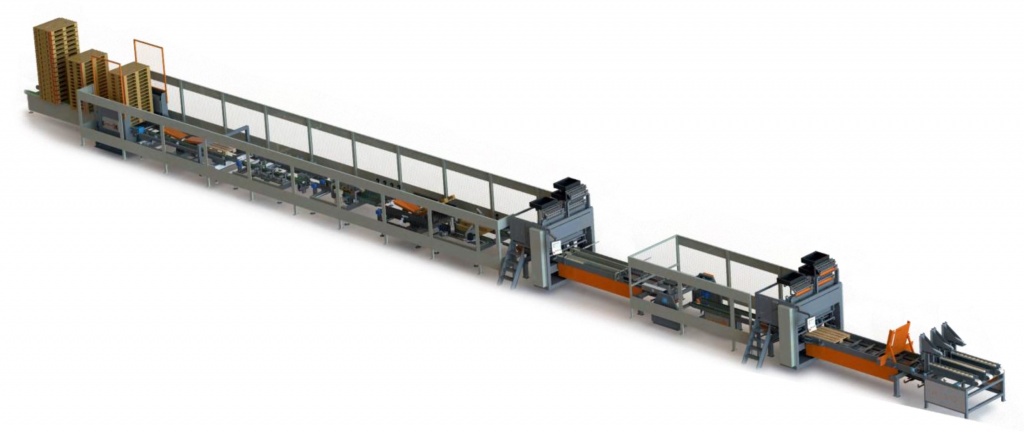

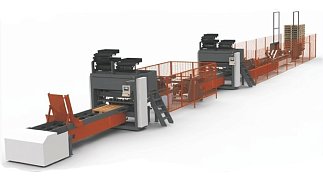

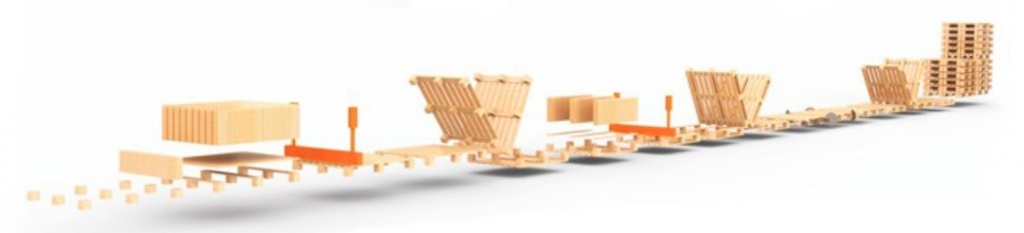

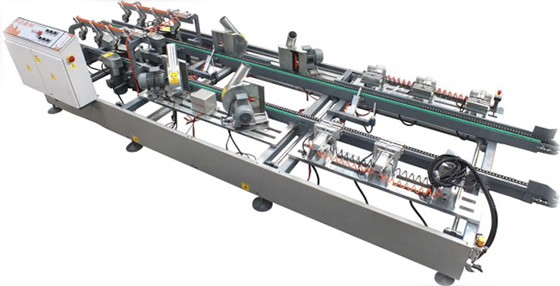

УЗЛЫ ЛИНИИ:

560 3.jpg

560 4.jpg

560 5.jpg



560 6.jpg

ГАБАРИТЫ ЛИНИИ: ДЛИНА – 44 М, ШИРИНА: 2,5 М, ВЫСОТА: 3,5 М.

ДАВЛЕНИЕ: 8-10 БАР.

ОБЩАЯ МОЩНОСТЬ СИСТЕМЫ: 97 КВт.

ОБЩЕЕ КОЛ-ВО ПЕРСОНАЛА: 5 ЧЕЛ.

ПРОИЗВОДИТЕЛЬНОСТЬ ЛИНИИ 8 ЧАСОВ: 1600 - 2.000 ЕВРОПОДДОНОВ В СМЕНУ.

ГАРАНТИЯ: 1 ГОД.
