Применение многослойной древесной плиты позволяет создавать прочные и долговечные материалы, востребованные в строительстве, промышленности и производстве мебели. Группу Компаний «LESPT» предлагает высококачественные станки, предназначенные для изготовления фанеры любых типов. В компании можно приобрести готовые технологические линии с расчетным объемом выпуска от 30 000 кубометров в год.
Изготовление фанеры. Технология.
Полноценная технологическая линия включает следующие операции:
- ГИДРОТЕРМИЧЕСКАЯ ОБРАБОТКА СЫРЬЯ
- ОКОРКА И РАЗДЕЛКА СЫРЬЯ
- ЛУЩЕНИЕ, РУБКА И СТОПКОУКЛАДКА СЫРЬЯ
- СУШКА, СОРТИРОВКА И РЕМОНТ ШПОНА
- РЕБРОСКЛЕИВАНИЕ И КОМПЛЕКТОВАНИЕ ШПОНА
- ПРИГОТОВЛЕНИЕ КЛЕЯ, СБОРКА ПАКЕТОВ, ПРЕССОВАНИЕ ФАНЕРЫ
- ОБРЕЗКА, ШЛИФОВКА, ЛАМИНИРОВАНИЕ И УПАКОВКА ФАНЕРЫ
По желанию заказчика оборудование для резки фанеры может также включать режущий инструмент и аспирацию.
Описание технологического цикла
На первом этапе чураки распариваются в емкостях с горячей водой — это необходимо для смягчения древесины. Далее бревна-заготовки разрезаются на чураки, длина которых соответствует длине шпона будущего материала. Для раскряжевки используются дисковые или цепные пилы. Следующий шаг — лущение, в процессе которого получается шпон, впоследствии разрезаемый на листы. После сушки и удаления дефектов материал подвергается сушке с последующим прессованием. Шпон склеивается с помощью специальных станков — холодных или горячих прессов для фанеры. Готовая продукция обрезается на форматно-обрезном круглопильном оборудовании.
Специалисты Группу Компаний «LESPT» ответят на любые вопросы, касающиеся характеристик, цены, условий и сроков доставки оборудования для производства фанеры.
Оборудование для производства фанеры - формат 1220x2440 мм

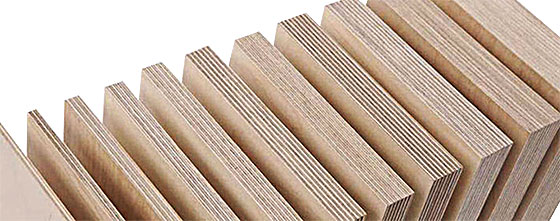

Фанера — многослойный строительный материал, изготавливаемый путём склеивания специально подготовленного шпона. Количество слоёв шпона обычно нечётное, от 3 и более.
Для повышения прочности фанеры слои шпона накладываются так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.
Размеры фанеры: 1220х2440х(6-25 мм).
Оборудование для фанеры. Годовая производственная мощность: 30 000 м3 в год/300 дней/16 часов в день.
Оборудование для изготовления фанеры:
Состав (процесс производства фанеры):0. Линия раскряжевки бревен (опция)

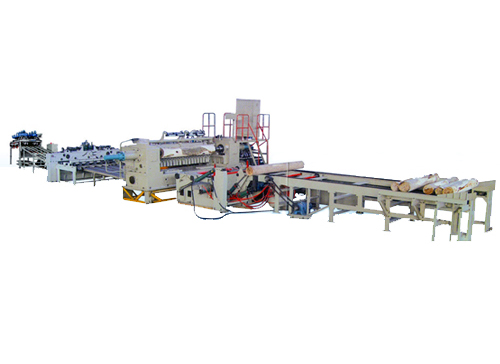

1. Шпиндельная линия лущения (8'х4')
1.1. Центровочно-загрузочная установка
1.2. Шпиндельный лущильный станок
1.3. Гильотина для шпона
1.4. Автоматический укладчик шпона
2. Бесшпиндельная лущильная линия (4'х8')
2.1. Транспортёр для чурака
2.2. Гидравлический окорочный станок
2.3. Транспортёр для чурака
2.4. Бесшпиндельный лущильный станок + роторная гильотина
2.5. Вакуумный укладчик для шпона
3. Линия сушки шпона
3.1. Сушилка для шпона (ролики)
3.2. Cушилка для шпона фанерного (сетка)
4. Линия ребросклеивания и шпонопочинки
4.1. Линия ребросклеивания
4.2. Шпонопочиночный станок
5. Клеенанесение и прессование
5.1. Стол подъемный гидравлический
5.2. Клеевые вальцы
5.3. Стол подъемный гидравлический
5.4. Холодный пресс

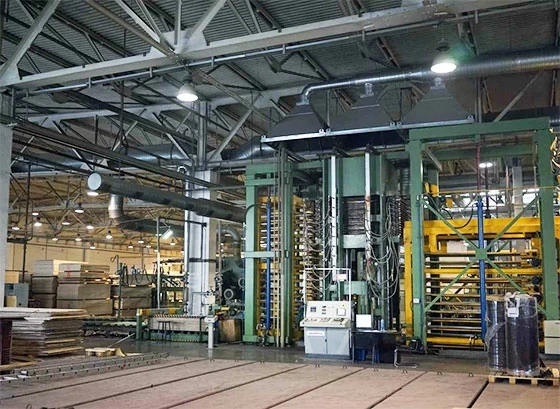

5.5. Линия прессования фанеры
6. Обрезка и шлифовка фанеры
6.1. Автоматическая линия форматирования фанеры
6.2. Станок для шлифовки фанеры
7. Заточка ножей и дробление отходов

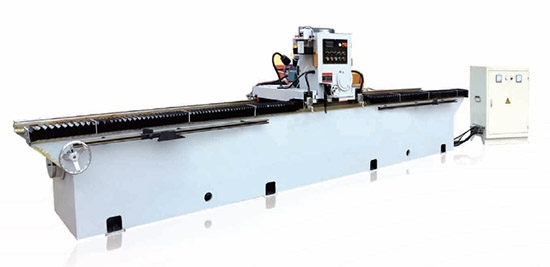

7.1. Заточной станок с магнитной плитой

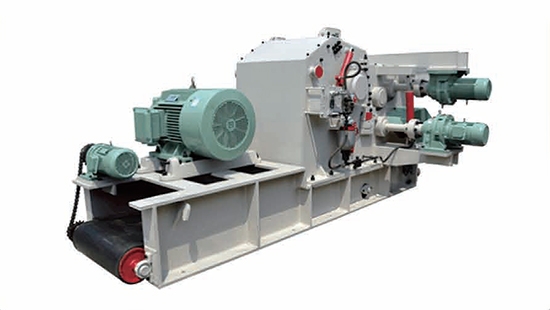

7.2. Дробилка для отходов.
8. Энергетические установки для фанеры (опция).
0. Линия раскряжевки бревен HK-8 - 1 шт. (опция)
Состав линии HK:
1. Накопитель-транспортер бревен.
2. Разобщитель бревен.
3. Бревнотаска.
4. Торцовочный станок.
5. Бревнотаска.
|
Технические характеристики |
|
| Длина бревна (мм) |
5200 |
| Макс. диаметр бревна (мм) |
500 |
| Длина чурака (мм) |
2600 |
| Дисковая пила (шт) |
2 |
| Суммарная мощность (КВт) |
35 |
| Масса линии (кг) | 19000 |

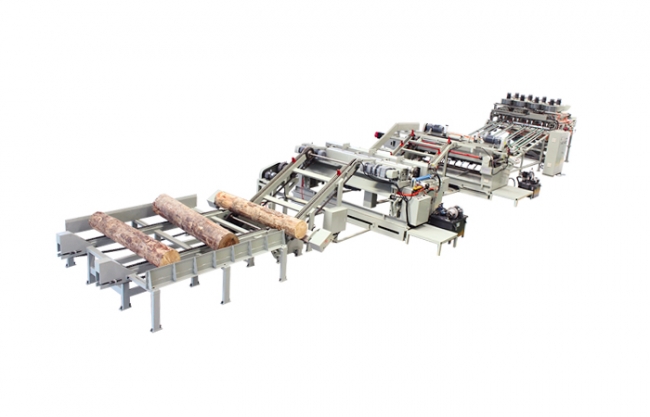

1. Линия лущения шпона 2600х1300х1,45-1,5 мм
Производительность - оборудование для шпона: 6 - 7 м3/ч
Длина чурака: 2600 мм
Средний диаметр чурака: 350 мм
Толщина шпона: 1,5 мм.
1.1. Центровочно-загрузочная установка ЦЗУ HARTMANN PRIME BD-27– 1 шт.
|
Технические характеристики |
|
| Мин. диаметр чурака (мм) |
|
| Макс. диаметр чурака (мм) |
|
| Длина чурака (мм) |
|
| Скорость подачи (м/мин) |
|
| Мощность (КВт) |
|
| Производительность (шт/мин) |
|
| Габариты (мм) |
|
| Масса (кг) |
|

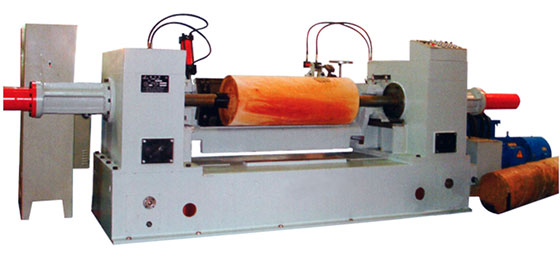

1.2. Шпиндельный лущильный станок HARTMANN PRIME PB27-6A – 1 шт.
|
Технические характеристики |
|
|
Длина лущильного ножа (мм) |
|
|
Макс. диаметр чурака (мм) |
|
|
Длина чурака (мм) |
|
|
Толщина шпона (мм) |
|
|
Мощность (КВт) |
|
|
Диаметр шпинделя (мм) |
|
| Частота вращения шпинделей (об/мин) |
0-160 |
|
Габариты (мм) |
|
|
Масса (кг) |
|
1.3. Гильотина для шпона (роторная) HARTMANN PRIME BG-27 - 1 шт.
|
Технические характеристики |
|
| Длина ножа (мм) |
2700 |
| Максимальная ширина реза (мм) |
2600 |
| Длина реза (мм) |
300-1400 |
| Скорость рубки (м/мин) |
10-80 |
| Мощность рубки (КВт) |
8 |
| Диаметр резиновых роликов (мм) |
Φ123 |
| Кол-во ножей (шт) |
2 |
| Габаритные размеры (мм) |
9000х3350х1250 |
| Масса станка (кг) |
2300 |

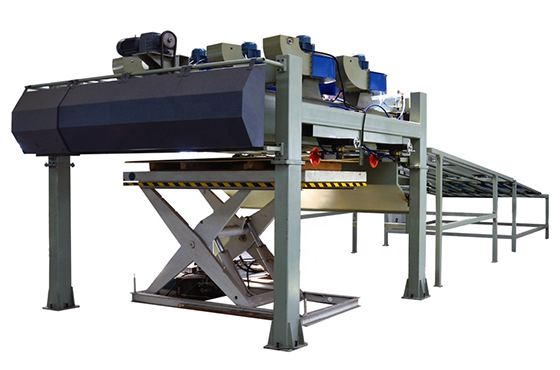

1.4. Автоматический укладчик шпона HARTMANN PRIME ML-8/4 - 1 шт.
|
Технические характеристики |
|
| Формат шпона (мм) |
2600х1300 |
|
Скорость конвейера (м/мин) |
80 |
| Толщина шпона (мм) |
1,0-2,2 |
| Мощность (КВт) |
13 |
| Максимальная высота стопы (мм) |
1000 |
| Габариты станка (мм) |
9000x3100x3510 |
| Масса станка (кг) |
4600 |
2. Оборудование для производства шпона 1300х2600х1,45-1,5 мм
Производительность - линия производства шпона: 2 - 3 м3/ч
Длина чурака: 1300 мм
Средний диаметр чурака: 350 мм
Толщина шпона: 1,5 мм.
2.1. Транспортёр для чурака FM-4 - 1 шт.
|
Технические характеристики |
|
| Макс. диаметр чурака (мм) |
500 |
| Длина чурака (мм) |
1300 |
| Скорость подачи (м/мин) |
до 30 |
| Мощность (КВт) |
5,2 |

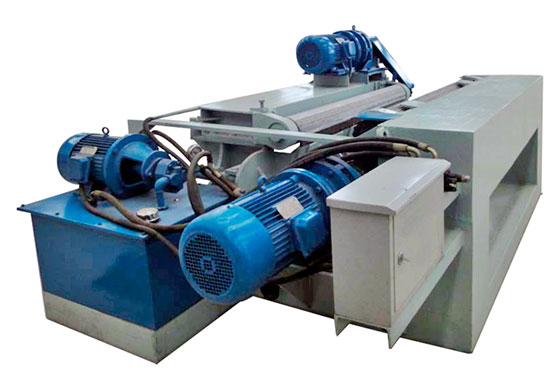

2.2. Гидравлический окорочный станок HARTMANN PRIME BD-1913 - 1 шт.
|
Технические характеристики |
|
| Диаметр чурака (мм) |
120-500 |
| Длина ножа (мм) |
1400 |
| Длина чурака (мм) |
1300 |
| Скорость обработки (м/мин) |
50 |
| Мощность (КВт) |
26 |
| Габариты станка (мм) |
2900×2200×2250 |
| Масса станка (кг) |
3600 |
2.3. Транспортёр для чурака FM/S-4 - 1 шт.
|
Технические характеристики |
|
| Макс. диаметр чурака (мм) |
500 |
| Длина чурака (мм) |
1300 |
| Скорость подачи (м/мин) |
до 30 |
| Мощность (КВт) |
5,2 |

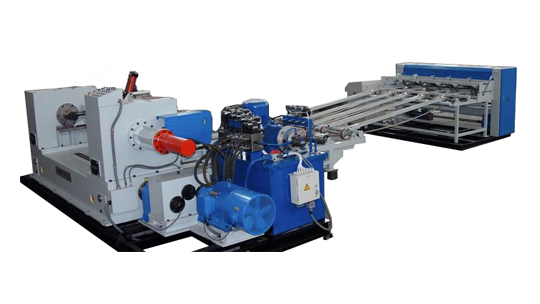

2.4. Комбинированный бесшпиндельный лущильный станок HARTMANN PRIME BX-15G - 1 шт.
| Технические характеристики | |
| Длина ножа (мм) | 1500 |
| Длина обрабатываемого чурака (мм) | 1350 |
|
Диаметр обрабатываемого чурака (мм) |
90-500 |
| Линейная скорость (м/мин) | 48 |
| Диаметр роликов (мм) | 125 |
| Диаметр "карандаша" (мм) |
35 |
| Толщина снимаемого шпона (мм) | 0,5-3,0 |
| Суммарная мощность (кВт) | 37,5 |
|
Габариты станка (мм) |
3200х2250х1950 |
| Масса станка (кг) | 5800 |
2.5. Автоматический укладчик шпона HARTMANN PRIME ML-4/8 - 1 шт.
|
Технические характеристики |
|
| Формат шпона (мм) |
1300х2600 |
|
Скорость конвейера (м/мин) |
80 |
| Толщина шпона (мм) |
1,0-2,2 |
| Мощность (КВт) |
13 |
| Максимальная высота стопы (мм) |
1000 |
| Габариты станка (мм) |
9000x3100x3510 |
|
Масса станка (кг) |
4600 |
3. Линия сушки шпона

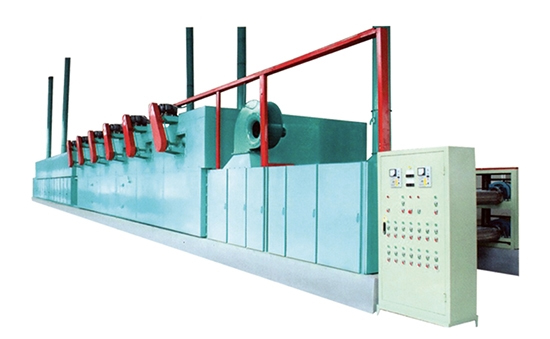

3.1. Роликовая сушилка для шпона WK-42/4 - 1 шт.
| Технические характеристики | |
| Рабочая ширина (мм) | 4200 |
| Количество этажей (шт) | 4 |
| Длина секции нагревания (мм) | 16х2000=32000 |
| Длина секции охлаждения (мм) | 2х2000=4000 |
| Длина секции загрузки (мм) | 7000 |
| Длина секции выгрузки (мм) | 7000 |
| Скорость перемещения (м/мин) | 1,5-15 |
| Мощность конвейеров (КВт) | 4х11,0 |
| Мощность вентиляторов горячего воздуха (КВт) | 16х15,0 |
| Мощность вентиляторов охлаждения (КВт) | 13,0 |
| Суммарная мощность (КВт) | 297,0 |
| Теплоноситель | пар/термомасло |
| Давление пара (МПа) |
1-1,5 |
| Толщина шпона (мм) | 1,2-4,0 |
| Конечная влажность (%) | 10 ± 2 |
| Температура пара (С) |
140-170 |
|
Температура масла (С) |
160-190 |
| Расход пара (кг/час) |
8000 |
| Мощность термомасляного котла (ккал/час) |
4800 |
| Расстояние между роликами (мм) | 333 |
| Диаметр роликов (мм) | 102 |
| Производительность (м3/час) | 5-7 |
| Габариты сушки (мм) | 53000х6650х4650 |
| Масса (кг) | 140000 |
3.2. Сетчатая сушилка шпона BVM-28/2 - 1 шт.
| Технические характеристики | |
| Рабочая ширина (мм) | 2800 |
| Количество этажей (шт) | 2 |
| Длина секции нагревания (мм) | 13х2000=26000 |
| Длина секции охлаждения (мм) | 1х2000=2000 |
| Скорость перемещения (м/мин) | 3-36 |
| Мощность конвейеров (КВт) | 2х7,5 |
| Мощность вентиляторов горячего воздуха (КВт) | 13х7,5 |
| Мощность вентиляторов охлаждения (КВт) | 1х2,2 |
| Суммарная мощность (КВт) | 114,7 |
| Теплоноситель | пар/термомасло |
| Толщина шпона (мм) | 0,5-1,7 |
| Конечная влажность (%) |
10 ± 2 |
| Расход пара (кг/час) | 2200 |
| Производительность (м3/час) | 2-2,5 |
| Габариты сушки (мм) | 32800х4300х2900 |
| Масса (кг) |
52000 |
4. Линия ребросклеивания и шпонопочинки

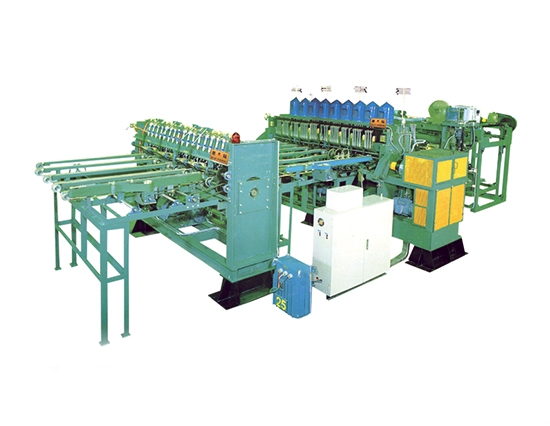

4.1. Автоматический станок для ребросклеивания шпона CW-8 - 1 шт.
|
Технические характеристики |
|
| Рабочая ширина (мм) |
1800-2600 |
| Рабочая длина (мм) | 900-1300 |
| Минимальная рабочая ширина шпона (мм) |
50 |
| Толщина шпона (мм) | 1,4-4,0 |
| Длина ножа (мм) | 2650 |
| Скорость подачи (м/мин) | 20 |
| Производительность (шт/час) | 250-300 |
| Суммарная мощность (КВт) | 22,8 |
| Габаритные размеры (мм) | 9600х5000х2500 |
| Масса станка (кг) | 9500 |
4.2. Станок шпонопочиночный PNP-4/8 - 2 шт.
|
Технические характеристики |
|
|
Толщина обработки шпона (мм) |
0,8-3 |
|
Вылет консоли (мм) |
1220 |
|
Размеры штампов (мм) |
15-100 |
|
Размер шпона (бабочка модель) (мм) |
40×60; 60×100 (70×130; 90×150 - опция) |
|
Время обработки (сек) |
3-5 |
|
Установленная мощность (КВт) |
6,5 |
|
Габаритные размеры (мм) |
2800×1500×1750 |
|
Масса станка (кг) |
1900 |
5. Клеенанесение и прессование

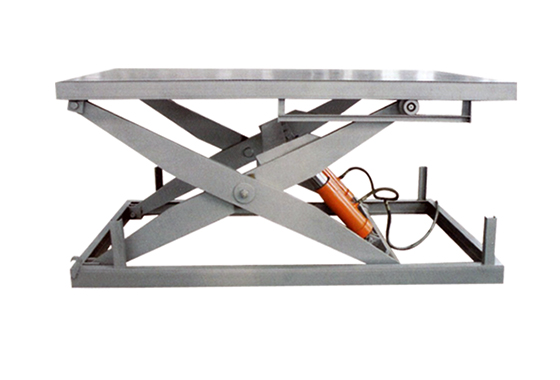

5.1. Стол подъемный гидравлический GHх4 - 2 шт.
|
Технические характеристики |
|
|
Установленная мощность (КВт) |
3,5 |
|
Размеры стола (мм) |
2700х1400 |
|
Грузоподъемность (кг) |
3000 |
|
Высота подъема (мм) |
1800 |
|
Масса станка (кг) |
900 |
|
Габариты станка (мм) |
2700х1400х600 |

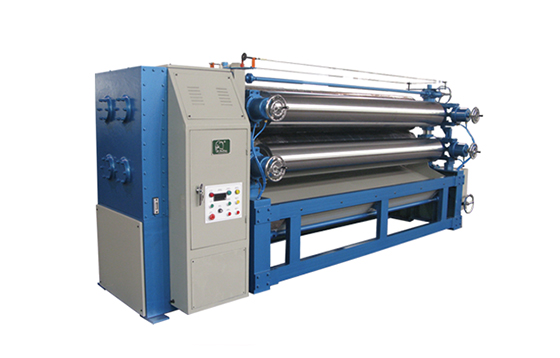

5.2. Клеевые вальцы для шпона GSJ-8 - 1 шт.
|
Технические характеристики |
|
|
Длина обрезиненных роликов (мм) |
2700 |
|
Диаметр обрезиненных роликов (мм) |
2x418 |
|
Диаметр дозирующих роликов (мм) |
2x295 |
|
Скорость подачи (м/мин) |
0-90 |
|
Суммарная мощность (КВт) |
8,6 |
| Габариты (мм) |
4500x2950x1850 |
| Масса станка (кг) |
5500 |
5.3. Стол подъемный гидравлический подъемный GHх4 - 2 шт.
|
Технические характеристики |
|
|
Установленная мощность (КВт) |
3,5 |
|
Размеры стола (мм) |
2700х1400 |
|
Грузоподъемность (кг) |
3000 |
|
Высота подъема (мм) |
1800 |
|
Масса станка (кг) |
900 |
|
Габариты станка (мм) |
2700х1400х600 |

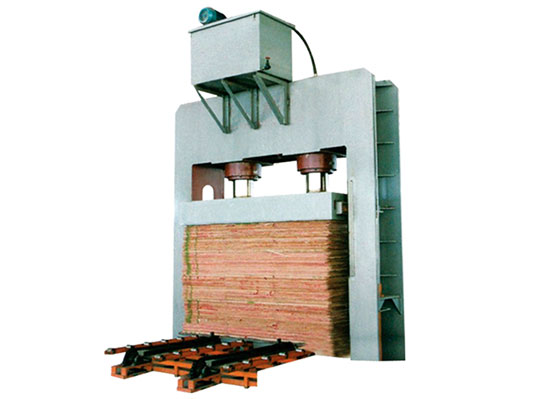

5.4. Пресс холодный для фанеры BH-4/8-1 - 3 шт.
|
Технические характеристики |
|
| Усилие прессования (т) |
|
| Размеры плит (мм) |
|
| Кол-во гидроцилиндров (шт) |
|
| Диаметр гидроцилиндра (мм) |
|
|
Рабочее давление (МПа) |
|
|
Рабочий ход (мм) |
|
| Суммарная мощность (КВт) |
|
|
Скорость смыкания плит (м/мин) |
|
| Масса станка (кг) |
|
| Габаритные размеры (мм) |
|
5.5. Станок для изготовления фанеры (линия прессования) HP-500/35-8 - 1 шт.
|
Технические характеристики |
|
| Давление прессования (т) |
500 |
| Кол-во пролетов (шт) |
35 |
| Расстояние между плитами (мм) |
60-70 |
| Размеры плит (мм) |
1370х2700х40 |
| Кол-во плит (шт) |
36 |
| Кол-во гидроцилиндров (шт) |
4 |
| Диаметр гидроцилиндров (мм) |
375х2 |
| Рабочий ход (мм) |
2450 |
| Усилие прессования (кг/см2) |
16,8 |
| Масса станка (кг) |
115000 |
6. Обрезка и шлифовка фанеры
6.1. Линия обрезки фанеры по формату (станок для резки фанеры) BC-3125 - 1 шт.
|
Технические характеристики |
|
| Размеры готовой фанеры (мм) |
|
| Диаметр основной/подрезной пилы (мм) |
Φ315/250
|
| Толщина фанеры (мм) |
|
| Кол-во оборотов пилы (об/мин) |
|
| Габариты линии (мм) |
|
| Вес линии (кг) |
|
| Суммарная мощность (КВт) |
|
| Состав: |
|
6.2. Шлифовка фанеры BS-2613 - 1 шт.
|
Технические характеристики |
|
|
Рабочая толщина (мм) |
3-90 |
|
Рабочая длина (мм) |
от 700 |
|
Рабочая ширина (мм) |
40-1300 |
|
Скорость шлифовальной ленты (м/с) |
24 |
|
Размер шлифовальной ленты (мм) |
1350x2850 |
|
Скорость подачи (м/мин) |
6-30 |
|
Основной двигатель (КВт) |
75*2 |
| Суммарная мощность (КВт) |
164 |
|
Производительность аспирации (м3/ч) |
24000 |
|
Скорость пылеуловителя (м/с) |
20-30 |
|
Рабочее давление (МПа) |
0,6 |
|
Мощность подъема траверсы (кВт) |
1,5 |
|
Габариты станка (мм) |
2330x3650x3213 |
|
Масса станка (кг) |
12000 |
7. Заточка ножей и дробление отходов
7.1. Станок для заточки плоских ножей HKD3000 - 1 шт.
| Технические характеристики | |
| Макс. длина затачиваемых ножей (мм) | 3000 |
| Размеры магнитной плиты (мм) | 3110х180 |
| Макс. ширина затачиваемых ножей (мм) | 180 |
| Угол заточки ножей (град) | 0-90 |
| Размеры шлифовального круга (мм) | 200х120х100 |
| Мощность двигателя заточки (КВт) | 4 |
| Скорость подачи (м/мин) | 0-16,5 |
| Частота вращения шлифовальной головки (об/мин) | 1400 |
| Габаритные размеры (мм) | 5050х1070х1380 |
| Масса станка (кг) | 3000 |
7.2. Дробилка для шпон-рванины HK BH-218 - 1 шт.
| Технические характеристики | |
| Ширина входного окна (мм) | 680 |
| Высота входного окна (мм) | 225 |
|
Мощность основного двигателя (КВт) |
110 |
| Мощность двигателя подачи (КВт) | 4,0х2 |
| Количество оборотов ножевого вала (об/мин) | 650 |
| Скорость подачи (м/мин) | 37 |
| Длина получаемой щепы (мм) | 30-50 |
| Количество ножевых барабанов (шт) | 2 |
| Количество подающих ррликов (шт) | 4 |
|
Производительность (т/час) |
16-20 |
| Масса станка (кг) | 7000 |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
Мы работаем с компаниями:
Возможно, вас заинтересует
Фанерный пресс может поставляться с механизированной установкой и может встраиваться в…
48 000 у.е.
4 948 454 ₽
Станки предназначены для обрезки фанеры 1525х1525 мм по четырем…
11 100 у.е.
1 144 330 ₽
Предназначен для серийного изготовления деревянных профильных изделий небольшого размера, с…
19 000 у.е.
1 958 763 ₽
Изготавливаются скины, как правило, из ДВП (МДФ), так как этот материал прочный и выдерживает…
99 800 у.е.
10 288 660 ₽
Применяется на крупных дверных производствах для изготовления…
По запросу
С нами выгодно
-
Ø стола: 2000 мм
Высота обрабат. изделия: 1600 мм
Двигатель: 37-45 кВт
Вес станка…669 900 у.е. 69 061 856 ₽
спроектированы для высокоскоростной и высокоточной токарной…
74 060 у.е. 7 635 052 ₽
спроектированы для высокоскоростной и высокоточной токарной…
99 060 у.е. 10 212 371 ₽
спроектированы для высокоскоростной и высокоточной токарной…
139 060 у.е. 14 336 082 ₽
спроектированы для высокоскоростной и высокоточной токарной…
149 060 у.е. 15 367 010 ₽
спроектированы для высокотехнологичной и высокоточной токарной…
189 060 у.е. 19 490 722 ₽
предназначены для многоцелевой токарной обработки с высокой…
249 580 у.е. 25 729 897 ₽
предназначены для высокотехнологичной токарной обработки деталей…
73 640 у.е. 7 591 753 ₽
предназначены для силовой токарной обработки деталей типа тел…
57 520 у.е. 5 929 897 ₽ -
Количество шпинделей (шт) 4, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…25 400 у.е. 2 618 557 ₽
Используется для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется…37 000 у.е. 3 814 433 ₽
Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы…33 500 у.е. 3 453 608 ₽
Длина обрабатываемого чурака (мм) 1400-1700, Диаметр обрабатываемого чурака (мм) 90-500, Линейная…46 700 у.е. 4 814 433 ₽![Шестишпиндельный станок VH-M620 [623]](/upload/resize_cache/iblock/4df/350_150_1/4dfea9c3e4234346c63f4ad291af3cee.jpeg)
Количество шпинделей (шт) 6, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…По запросу
Производители оборудования
Показать все
С нами выгодно
-
Ø стола: 2000 мм
Высота обрабат. изделия: 1600 мм
Двигатель: 37-45 кВт
Вес станка…669 900 у.е. 69 061 856 ₽
спроектированы для высокоскоростной и высокоточной токарной…
74 060 у.е. 7 635 052 ₽
спроектированы для высокоскоростной и высокоточной токарной…
99 060 у.е. 10 212 371 ₽
спроектированы для высокоскоростной и высокоточной токарной…
139 060 у.е. 14 336 082 ₽
спроектированы для высокоскоростной и высокоточной токарной…
149 060 у.е. 15 367 010 ₽
спроектированы для высокотехнологичной и высокоточной токарной…
189 060 у.е. 19 490 722 ₽
предназначены для многоцелевой токарной обработки с высокой…
249 580 у.е. 25 729 897 ₽
предназначены для высокотехнологичной токарной обработки деталей…
73 640 у.е. 7 591 753 ₽
предназначены для силовой токарной обработки деталей типа тел…
57 520 у.е. 5 929 897 ₽ -
Количество шпинделей (шт) 4, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…25 400 у.е. 2 618 557 ₽
Используется для фрезерования шипов и проушин в заготовке с двух сторон за один проход. Применяется…37 000 у.е. 3 814 433 ₽
Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы…33 500 у.е. 3 453 608 ₽
Длина обрабатываемого чурака (мм) 1400-1700, Диаметр обрабатываемого чурака (мм) 90-500, Линейная…46 700 у.е. 4 814 433 ₽
Количество шпинделей (шт) 6, Длина обрабатываемой заготовки (мм) от 200, Ширина обработки (мм…По запросу
Оставить заявку
и наши специалисты свяжутся с вами, проконсультируют по всем вопросам и помогут подобрать оборудование.
Видео
Производители оборудования
Показать все
