Линия для пр-ва CLT панелей 3200х12000х400 мм производительностью 30000 м3/год

Цена: 581 100 у.е.
30 746 032 ₽
  • Технические характеристики

Технология производства деревянной CLT панелей

CLT (Cross Laminated Timber) - перекрестно склеенная древесина изготавливаются из пиломатериала хвойных и лиственных пород. Высушенная в камерах до влажности 10-12% древесина укладывается слоями под 90 градусов относительно друг друга и под давлением склеивается в единый массив.

Без имени-3.jpg

СФЕРЫ ПРИМЕНЕНИЯ CLT

CLT панели открывают широкие возможности для строительства разнообразных с точки зрения функционального назначения, визуального и технологического решения объектов. Их можно комбинировать с другими строительными материалами, такими как клееный брус, сталь, бетон, стекло, что дает большую гибкость при выборе архитектурного стиля и дизайна здания, а также при отделке помещений.

Индивидуальная жилая недвижимость.

Без имени-4.jpg

Панели получили широкое применение в сегменте строительства комфортного и качественного жилья.

Многоэтажное жилое строительство.

Без имени-5.jpg

Несущий каркас здания может состоять из совместно работающих CLT панелей металлических, железобетонных конструкций.

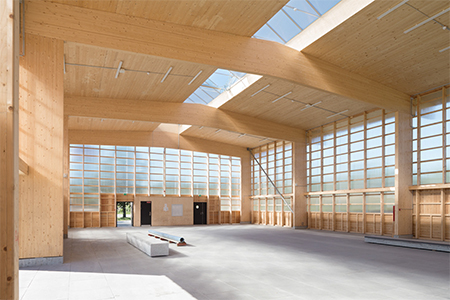

Производственные и общественные здания.

Без имени-6.jpg

Древесина благоприятно влияет на микроклимат в помещениях, создает эмоциональный комфорт для находящихся в помещениях людей.

Без имени-8.jpg

CLT ТЕХНОЛОГИЯ (X-LAM)

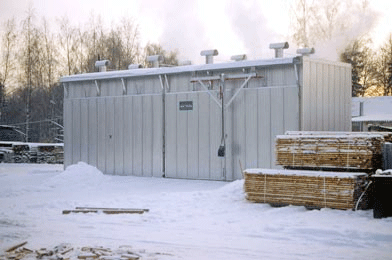

Сушка пиломатериалов.

Без имени-10.jpg  Вскрытие дефектов.

Без имени-11.jpg Оптимизация и сращивание по длине.

 Чистовое строгание клееных ламелей.

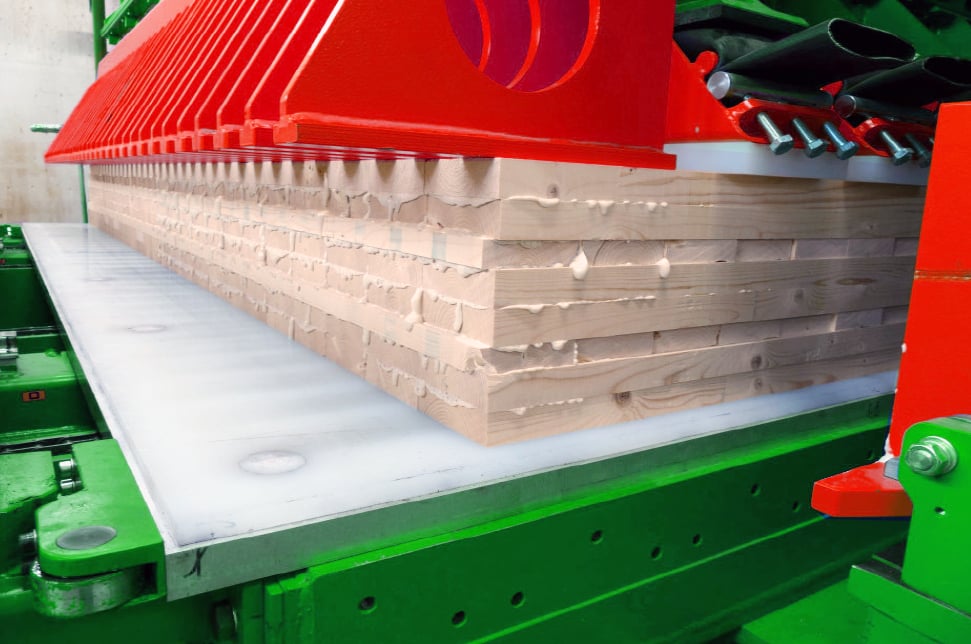

CLT3.jpg Клеенанесение и прессование.

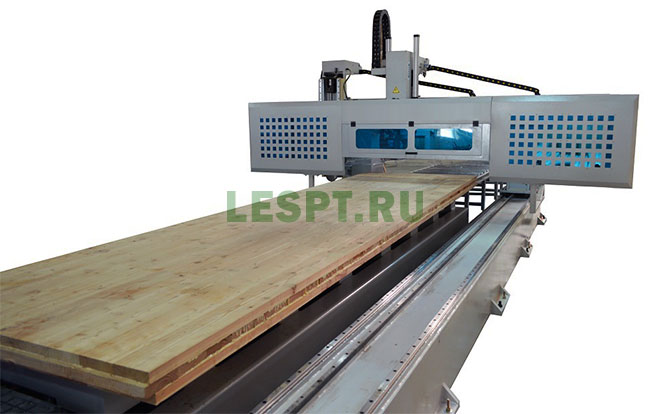

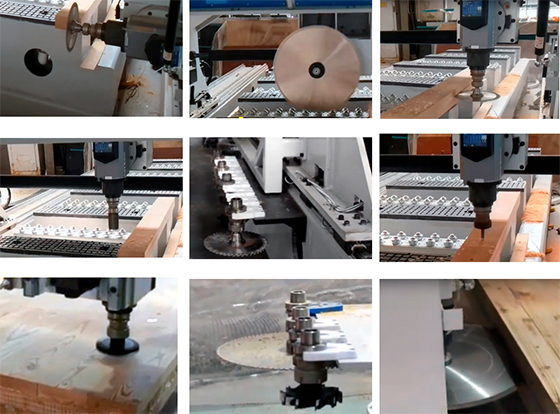

Без имени-13.jpg Зарезка деталей на ЧПУ центре.


Комплексные линии для производства CLT-панелей

1. Четырехсторонний станок V-HOLD VH-M418 - 1 шт.

Четырехсторонний продольно-фрезерный станок предназначен для высокоточной четырехсторонней обработки деревянной заготовки с целью получения высококачественных изделий за один проход. После обработки на 4-х стороннем станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Также на станке установлен звукоизоляционный кожух, обеспечивающий дополнительную безопасность и пониженный уровень шума при работе. Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений.



Пульт управления

Приемный стол

Полиуретановые вальцы


Приводные рифленые вальцы


Устройство подачи коротких заготовок


Система подачи


Высокоточные шпиндели


Cтанина


Настройка


Электрическая часть


Система смазки

Технические характеристики
Количество шпинделей (шт) 4
Длина обрабатываемой заготовки (мм) от 200
Ширина обработки (мм) 18 - 180
Высота обработки (мм) 8 - 130
Скорость подачи (м/мин) 6 - 36
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (кВт) 3,0
Мощность нижнего шпинделя (кВт) 4,0
Мощность правого шпинделя (кВт) 4,0
Мощность левого шпинделя (кВт) 4,0
Мощность верхнего шпинделя (кВт) 5,5
Мощность двигателя подъема траверсы (кВт) 0,55
Суммарная мощность (кВт) 21,0
Диаметр шпинделей (мм) 40
Диаметр инструмента на 1-ом шпинделе (мм) 125
Диаметр инструмента на вертикальных шпинделях (мм) 125 - 180
Диаметр инструмента на горизонтальных шпинделях (мм) 125 - 180
Диаметр подающего ролика (мм) 140
Диаметр вытяжного патрубка (мм) 140
Габаритные размеры (мм) 3500 х 1500 х 1600
Масса станка (кг) 2700

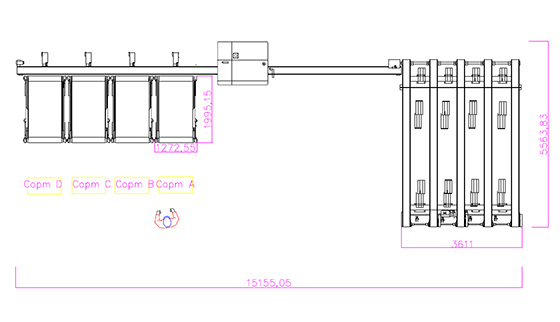

2. Линия оптимизации ВС-100 - 1 шт.

Роликовая линия оптимизации предназначена для поперечного раскроя пиломатериалов с программируемой оптимизацией и вырезки дефектов со считыванием по флуоресцентным меткам. Легкое в использовании программное обеспечение позволяет настроить новую программу резки за считанные секунды, а затем сохранять ее в памяти контроллера. Линия применяется в предприятиях и цехах по производству столярно-строительных изделий, производству различных клееных изделий и погонажа, производству мебели и т.д.



Эргономичный пульт управления


Камера (сканер) для обнаружения флуоресцентных меток при вырезке дефектных мест


Фотодатчик для идентификации длины заготовки

Технические характеристики
Макс. сечение заготовки (X*Y) (мм) 45 х 125
Максимальная длина заготовок (мм) 6000
Размер входного/выходного стола (мм) 6000
Скорость подачи (м/мин) 0 - 100
Точность обработки (мм) 0,5
Мощность подачи (кВт) 2,0

Скорость цикла резки: 0,5 секунды
Технические характеристики системы роликовой подачи:
Точность позиционирования +/- 0,4 мм
Считывание длины детали с помощью фотоэлемента
Электрика Schneider
Датчики Omron
Сервопривод Omron

Т 450 (ПИЛЬНЫЙ УЗЕЛ)

Полуавтоматические торцовочные станки с пневматическим подъёмом пильного диска T 450. Предназначены для торцовки и поперечной распиловки пиломатериала и для выборки дефектных мест в линиях сращивания.

Технические характеристики
Максимальная толщина обработки (мм) 45/35
Максимальная ширина обработки (мм) 125/150
Диаметр дисковой пилы (мм) 450х30х3,5  Z=100
 Высота стола (мм) 850
Рабочее давление (МПа) 0,6
Диаметр аспирационного патрубка (мм) 110
Частота вращения шпинделя (об/мин) 3000
Мощность электродвигателя (кВт) 7,5
Масса станка (кг) 310

Программа для удаления сучков и дефектов
Фотоэлемент для считывания сучков и дефектов картографии дерева
Маркировка флуоресцентными мелками

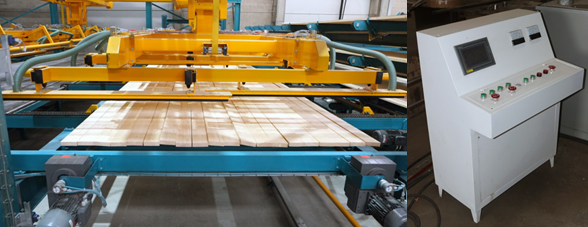

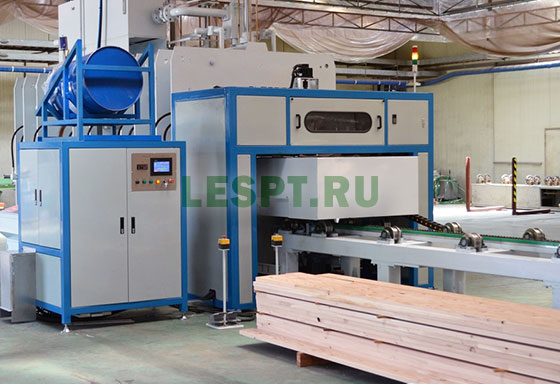

3. Автоматическая линия для сращивания по длине "AFJ120" - 1 шт.

Автоматическая cистема торцевого сращивания, модель «AFJ120-II». В состав автоматической линии сращивания входят: два автоматических шипорезных станка, двухпозиционный пресс для сращивания по длине, транспортирующие конвейера и сбрасыватель, клеенамазка, предварительный пресс. На линии выполняются следующие операции: набор пакета заготовок производится на одном из трех рабочих мест, объединенных в один конвейер, подача пакета заготовок в рабочую зону, где заготовки торцуются и производится зарезка шипа с двух сторон с одновременной клеенамазкой на станке. Осуществляется поштучная подача заготовок с приемного рольганга шипорезного узла на сборочный конвейер. Сборка заготовок в плеть выполняется на сборочном конвейере. Торцовка плети в заданный размер производится на первой позиции пресса. Второй позиции пресса одновременно происходит опрессовка второй плети, что сокращает технологический цикл в два раза. После опрессовки происходит автоматическое сбрасывание плети на стол. Опрессовка производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца. Все операции производятся в автоматическом режиме с автоподачей заготовок.

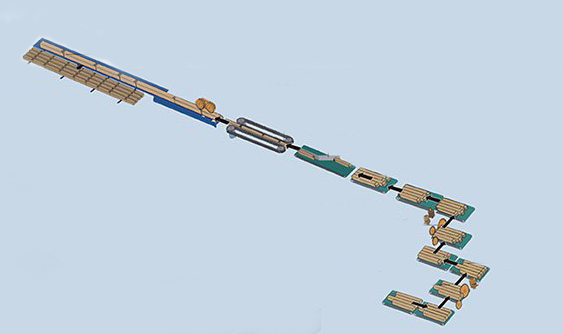

ПОСЛЕДОВАТЕЛЬНОСТЬ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

Поз.1

Набор заготовок в пакет и подача их к шипорезному станку

Поз.2

Торцовка пакета заготовок

Поз.3

Нарезка шипа на заготовках

Поз.4

Транспортировка заготовок к шипорезному станку

Поз.5

Торцовка пакета заготовок

Поз.6

Нарезка шипа на заготовках

Поз.7

Нанесение клея на заготовки

Поз.8

Транспортировка пакета заготовок и поштучная подача заготовок на приемный рольганг двухпозиционного пресса

Поз.9

Сборка плети

Поз.10

Торцовка плети в заданный размер

Поз.11

Опрессовка плети в двух сторон

Поз.12

Сброс готовой плети на приемный стол

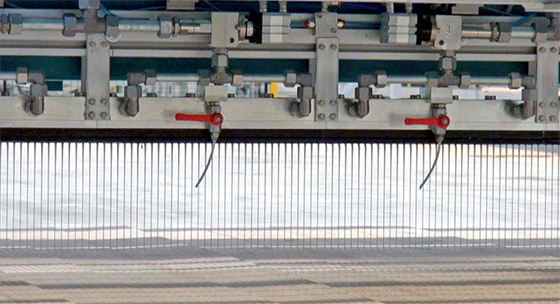

Клеенаносящее устройство обеспечивает качественную смазку по всей поверхности сращивания. Шипорезный станок имеет высокую точность нарезания шипов. Система гидравлических зажимов осуществляет надежное позиционирование пакета заготовок.


Автоподатчик обеспечивает высокую производительность линии. Поштучная подача заготовок с приемного рольганга шипорезного узла на сборочный конвейер осуществляется с помощью сбрасывателя.


Все комплектующие электрические части поставляют такие всемирно известные компании как «SIEMENS», «SCHNEIDER». Монтаж электронных компонентов соответствует сертификату CE.


Двухсекционный автоматический пресс поставляется в трех стандартных модификациях: для сращивания ламелей длиной до 3 метров - модель РМН-3000, до 4,5 метров - модель РМН-4500 и до 6 метров - модель РНМ-6000. Предназначен для сращивания по длине, производит автоматическую торцовку одновременно с прессованием. Пресс оснащен столом с двумя рабочими зонами, гидравлической системой опрессовки плети и бесступенчатой регулировкой скорости подачи.


С помощью конвейера, разделенного на три сектора, осуществляется автоматическая подача пакетов заготовок на стол первого шипорезного станка. Цикличность движения задается центральным процессором системы. Полученная ламель автоматически выталкивается на приемный стол для вылеживания и полимеризации клея.


Станок производит обработку заготовок и нанесение клея на шип в автоматическом режиме. Система гидравлических зажимов осуществляет надежное позиционирование пакета заготовок.


Стол с пакетом заготовок последовательно проходит торцовочную пилу, верхнюю и нижнюю подрезные пилы, и непосредственно шипорезный узел.


Вариант зарезки шипов: с заплечиками, сдвинутыми относительно друг друга.


Вариант зарезки шипов: с верхними и с нижними заплечиками, расположенными на одной линии.


Вариант зарезки шипов: без заплечиков.

Технические характеристики
Максимальная длина плети (мм) 12000
Максимальная ширина плети (мм) 150
Максимальная высота плети (мм) 80
Входной ленточный конвейер MF7A
Длина стола (мм) 600
Ширина стола (мм) 1150
Мощность двигателя (кВт) 0,375
Автоматический шипорез для сращивания MX3515/II
Размер рабочего стола каретки (мм) 850 х 600
Максимальный размер заготовок (мм) 850 х 80 х 150
Минимальный размер заготовок (мм) 200 х 30 х 20
Размеры фрез для шипореза (мм) 160 х 70
Размеры дисковой пилы (мм) 255
Скорость вращения шпинделя (об/мин) 5000
Скорость шпинделя основной пилы (об/мин) 2840
Рабочее давление воздуха (МПа) 0,8
Общая мощность (кВт) 16,12
Ленточный транспортер между шипорезами MF7B
Длина стола (мм) 600
Ширина стола (мм) 1150
Мощность двигателя (кВт) 0,375
Автоматический шипорез для сращивания с клеенамазом MX3515T/II
Размер рабочего стола каретки (мм) 850 х 600
Максимальный размер заготовок (мм) 850 х 80 х 150
Минимальный размер заготовок (мм) 200 х 30 х 20
Размеры фрез для шипореза (мм) 160 х 70
Размеры дисковой пилы (мм) 255
Скорость вращения шпинделя (об/мин) 5000
Скорость шпинделя основной пилы (об/мин) 2840
Рабочее давление воздуха (МПа) 0,8
Общая мощность (кВт) 18,74
Роликовый конвейер MF74
Мощность двигателя (кВт) 0,375
Цепной конвейер включая сбрасыватель MF76
Мощность двигателя (кВт) 0,375
Автоматический двухсекционный пресс для сращивания MHZ15120
Максимальный рабочий размер (мм) 12000 х 150 х 80
Минимальный рабочий размер (мм) 1000 х 30 х 20
Наибольшее усилие прессования (кг) 7800
Максимальный диаметр пилы (мм) 355
Скорость вращения торцовочной пилы (об/мин) 3500
Общая мощность (кВт) 8,45
Суммарная мощность линии (кВт) 45
Габаритные размеры (мм) 21000 х 5450 х 1800
Масса станка (кг) 7900

4. Четырехсторонний станок V-HOLD VH-M418 - 1 шт.

Четырехсторонний продольно-фрезерный станок предназначен для высокоточной четырехсторонней обработки деревянной заготовки с целью получения высококачественных изделий за один проход. После обработки на 4-х стороннем станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Также на станке установлен звукоизоляционный кожух, обеспечивающий дополнительную безопасность и пониженный уровень шума при работе. Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений.



Пульт управления


Приемный стол


Полиуретановые вальцы


Приводные рифленые вальцы


Устройство подачи коротких заготовок


Система подачи


Высокоточные шпиндели


Cтанина


Настройка


Электрическая часть


Система смазки

Технические характеристики
Количество шпинделей (шт) 4
Длина обрабатываемой заготовки (мм) от 200
Ширина обработки (мм) 18 - 180
Высота обработки (мм) 8 - 130
Скорость подачи (м/мин) 6 - 36
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (кВт) 3,0
Мощность нижнего шпинделя (кВт) 4,0
Мощность правого шпинделя (кВт) 4,0
Мощность левого шпинделя (кВт) 4,0
Мощность верхнего шпинделя (кВт) 5,5
Мощность двигателя подъема траверсы (кВт) 0,55
Суммарная мощность (кВт) 21,0
Диаметр шпинделей (мм) 40
Диаметр инструмента на 1-ом шпинделе (мм) 125
Диаметр инструмента на вертикальных шпинделях (мм) 125 - 180
Диаметр инструмента на горизонтальных шпинделях (мм) 125 - 180
Диаметр подающего ролика (мм) 140
Диаметр вытяжного патрубка (мм) 140
Габаритные размеры (мм) 3500 х 1500 х 1600
Масса станка (кг) 2700

5. Клеенаносящий станок S1R-250 - 2 шт.

Предназначен для нанесения клея на плоские заготовки. Односторонний автоматический станок легко встраивается в технологический поток производства продукции. Применяется в мебельном и столярно-строительном производствах деревообрабатывающей промышленности.


Технические характеристики
Максимальная ширина (мм) 250
Максимальная высота (мм) 100
Диаметр наносящих роликов (мм) 150
Количество наносящих роликов (шт) 1
Скорость подачи (м/мин) 28
Мощность двигателя (кВт) 0,2
Габаритные размеры (мм) 500 х 700 х 1300
Масса станка (кг) 100

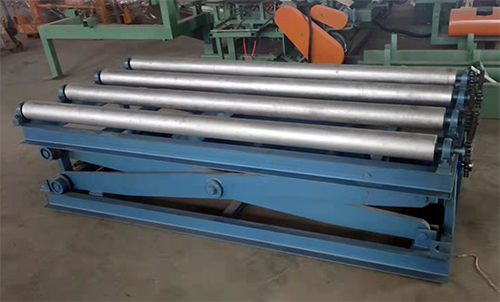

6. Роликовый транспортер PT-12 - 4 шт.


Технические характеристики
 Ширина (мм) 400
Длина (мм) 13000
Высота (мм) 900
Масса (кг) 210

7. Поперечный транспортер ЦТ-12 - 3 шт.


Технические характеристики
Длина транспортера (м) 3,5
Высота транспортера (мм) 1000
Ширина транспортера (м) 12
Поперечные захваты на цепях Есть
Расстояние между тяговыми цепями (м) 1,5
Количество тяговых цепей (шт) 4
Скорость подачи (м/мин) 5
Мощность привода инвертируемого электродвигателя (кВт) 3

8. Станок торцовочный ЦТ10 - 1 шт.


Технические характеристики
Наибольшая глубина пропила (мм) 100
 Ход пильного суппорта (ширина пропила) (мм)
500
Наибольший диаметр устанавливаемой пилы (мм) 400
Посадочный диаметр пилы (мм) 50
Частота вращения пильного вала (об/мин) 2850
Мощность привода (кВт) 3
Угол поворота траверсы (град) нет
Способ подачи заготовки Вручную
Тип направляющих 2 прецизионные направляющие на линейных шариковых подшипниках
Механизм возврата пильного узла Пружинный блочный полиспаст
Способ крепления пилы Спец. гайка-фланец ∅120 с доп. торцевой фиксацией
 Кожух аспирации Имеется
Габаритные размеры станка (мм) 1230 х 1200 х 1250
Высота до плоскости стола (мм) 850
Габариты в транспортном положении (мм) 1500 х 1200 х 1250
Масса (кг) 180

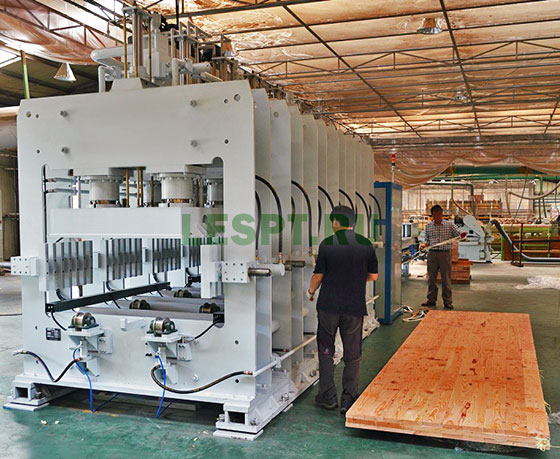

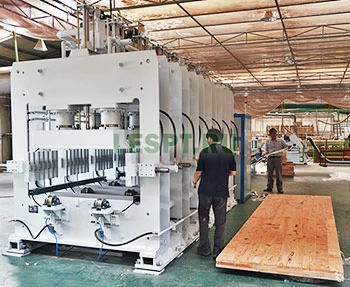

9. HSL400-12.5/3200-GP горизонтального пресса с подъемными фронтальными прижимами - 2 шт.


Технические характеристики
Рабочая зона (мм) 12500 х 3200
Наибольшая ширина пласти доски (мм) 100 - 400
Количество силовых гидроцилиндров (шт)  48
Усилие силовых гидроцилиндров (кгс) Регулируемое до 14400 (при давлении 110 бар) до 19520 при 160 бар
Диаметр силовых гидроцилиндров (мм) 125 (110)
Раздельное управление секциями 2 секции
Количество подъемных фронтальных прижимов (на каждом по 2 гидроцилиндра) 14
Усилие фронтального прижима, при давлении 20 бар (кгс) 1200
Ход прижимной планки фронтального гидравлического прижима (мм) 160
Установка фронтальных прижимов гидропривод
Фиксация фронтальных прижимов пневмопривод
Гидростанция силовых гидроцилиндров Бак 240 л, 5,5 кВт, 75 л/мин, 2-х секционный насос, 160 бар (ограничено 110 бар)
Гидростанция привода гидроцилиндров рабочих органов Бак 240 л, 5,5 кВт, 75 л/мин, 2-х секционный насос, 25 бар
Габаритные размеры станка (мм) 13600 х 3600 х 1300
Масса станка (кг) 30000

Доставка и оплата

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.

Мы работаем с компаниями:

  • Деловые линии
  • Первая экспедиционная компания
  • СДЭК
  • PONY EXPRESS

и другими.

Деловые линии ПЭК Pony Express

Способы оплаты

Оплата наших товаров и услуг возможна следующим образом:

  • Безналичным расчетом по счету
  • Банковским переводом по выставленному счету в отделении банка

Оставить заявку
и наши специалисты свяжутся с вами, проконсультируют по всем вопросам и помогут подобрать оборудование.
Нажимая кнопку, Вы даете согласие
на обработку
персональных данных
Производители оборудования
Нужна консультация?

Заполните форму, и наш специалист свяжется
с Вами в ближайшее время.

Нажимая кнопку, Вы даете согласие
на обработку
персональных данных
Наши контакты
