Линия для изготовления МДФ из стеблей хлопчатника 15000 - 30000 м3 в год
- Технические характеристики
- Видео
- Доставка

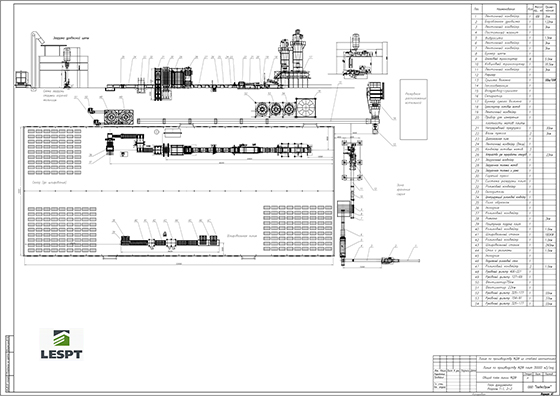

Комплектация линии HARTMANN производительностью 15000 - 30000 м3 год.
№ Наименование Принцип работы Габариты и электрическая мощность Фото оборудования 1 Ленточный транспортер Z-15 Ленточный транспортер предназначен для перемещения сырья (щепы, стружки) между технологическими операциями.
Рассчитан для работы с сухим и увлажненным материалом.
Транспортер имеет различные модификации по длине, ширине и мощности привода.
В данной линии система ленточных транспортеров предназначена для доставки мата плиты до горячего пресса.масса: 900 кг, скорость конвейера: 20 м/мин, длина: 8000 мм, ширина: 600 мм, высота: 1000 мм, 7,0 КВт
2 Роторная дробилка BX-2 Предназначена для дробления сухих и влажных древесных материалов диаметром до 200 мм. Длина: 4000 мм, Ширина: 3100 мм, Высота: 2850 мм, масса: 4900 кг, производительность: 5000 кг/час, скорость вращения ротора: 500 об/мин, 75,0 КВт
![]()
3 Конвейер подачи щепы BC-5 Ленточный транспортер предназначен для перемещения сырья (щепы, стружки) между технологическими операциями.
Рассчитан для работы с сухим и увлажненным материалом.
Транспортер имеет различные модификации по длине, ширине и мощности привода.
В данной линии система ленточных транспортеров предназначена для доставки мата плиты до горячего пресса.Длина: 6000 мм, ширина: 600 мм, высота: 1000 мм; масса: 700 кг, скорость конвейера: 20 м/мин, 3,0 КВт
![]()
4 Магнитный сепаратор SM-15
Предназначен для извлечения инородных металлических включений из ковра древесного волокна, для предотвращения повреждения горячего пресса. Длина: 600 мм, ширина: 600 мм, масса: 300 кг, 1,5 КВт ![]()
5 Сортировщик щепы SR-2 Стружку сортируют, чтобы отделить слишком мелкую и слишком крупную стружку от основного потока. Более крупную стружку правильной формы отсортировывают на внешний слой, где стружка ориентируется. Длина: 6000 мм, ширина: 2800 мм, высота: 2420 мм, масса: 4500 кг, объем сортировки: до 150 м3/ч, 11,0 КВт ![]()
6 Ленточный транспортер Z-15 Рассчитан для работы с сухим и увлажненным материалом. Транспортер имеет различные модификации по длине, ширине и мощности привода. В данной линии система ленточных транспортеров предназначена для доставки мата плиты до горячего пресса. Длина: 10000 мм, ширина: 600 мм, высота 1000 мм; масса: 800 кг, 3,5 КВт ![]()
7 Бункер сырой щепы WS-12/W
В состав этой бункерной машины входит: верхний бункер и нижняя платформа с приводом перемещения; посредством нижнего ленточного конвейера с цепной передачей и улавливателем материала под лентой работающего конвейера, стружка для MDF внутри бункера будет равномерно перемещаться вперед, под действием ролика подачи материала и распределяющего валика на выход из бункера для подачи материала на следующую операцию технологического процесса. Длина: 10300 мм, ширина: 2600 мм, высота: 3630 мм, масса: 3500 кг, объем: 45 м3, 9,6 КВт ![]()

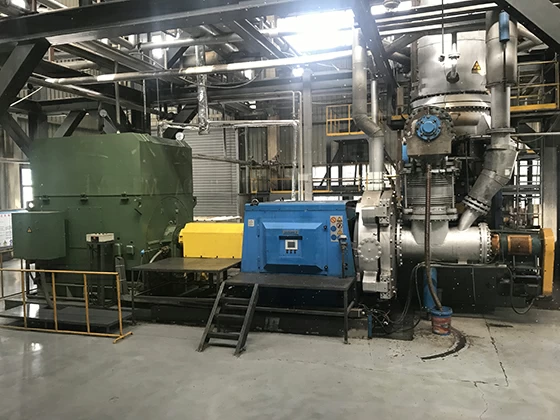

8 Дефибратор DF-15 Производит путем размола отделение клеток древесины друг от друга при минимальных затратах электроэнергии и получать одновременно длинноволокнистую массу, способную удовлетворительно свойлачиваться, а также монолитное и прочное полотно древесно-волокнистой плиты. длина: 10000 мм, ширина: 5000 мм, высота: 8000 мм, мощность: 700 КВт, масса: 12000 кг, производительность: 50-90 тонн в день, 700 КВт ![]()
9 Клеесмесительная система с парафином PGS-1 Станок предназначен для нанесения клея на стружечный ковер перед подачей в пресс.
Клеенаносящая установка представляет собой платформу (стационарная), на которой установлена каретка с электроприводом с клеенаносящим узлом.
Узел оборудован системой автоматического затвора клеевых жиклеров во время простоя установки либо отключения электропитания.Длина: 5200 мм, ширина: 1800 мм, высота: 3000 мм, масса: 2000 кг, производительность: 0-80 л/мин, 3,0 КВт ![]()
10 Распределительный участок и сушильный аппарат для волокна FD-2S В сушилках с пневматическим перемещением измельченная древесина высушивается во взвешенном состоянии в потоке агента сушки. Длина: 25000 мм, ширина: 9000 мм, высота: 9500 мм, масса: 45000 кг, производительность: 3-4 т/ч, 400 КВт ![]()
11 Бункер предварительного нагрева FMS-5 Осуществляется предварительный нагрев волокна для большей пластичности и адгезии клея. длина: 6000 мм, ширина: 2800 мм, высота: 8000 мм, масса: 19000 кг, объем: 50 м3, 24 КВт ![]()
12 Механический формовщик F-2 Вращаясь, ориентирующие головки выравнивают волокна параллельно ширине ковра, перпендикулярно к направлению движения конвейера. Размеры элементов ориентирующих головок и расстояние между ними подстраиваются под размеры стружки так, чтобы она проваливалась сквозь вращающиеся диски или ролики до того, как они вынесут волокна за пределы ориентирующей головки. Слои с ориентированной стружкой выкладываются на движущийся внизу конвейер последовательно, один за другим. длина: 16400 мм, ширина: 2430 мм, высота: 3930 мм, масса: 5500 кг, производительность: 30-100 м3/ч, 37,8 КВт ![]()
13 Влагомер MG-15 Необходим для измерения влажности. длина: 1000 мм, ширина: 200 мм, высота: 500 мм, масса: 300 кг, измеряет влажность от 0-80%. ![]()
14 Система искрогашения Необходим для искрогашения при воспламенении мелкодисперстной фракции. Длина: 1000 мм, ширина: 1200 мм, высота: 1000 мм, масса: 500 кг, в 3-х местах установка, 0,1 КВт ![]()
15 Предпресс PP-12 После формирующей машины, мат должен пройти через машину предварительного прессования, после непрерывного предварительного прессования полотно приобретает некоторую прочность.
Таким образом, секция предпрессовой подготовки является очень важной и незаменимой частью всего производственного процесса.Длина: 7380 мм, ширина: 3280 мм, высота: 3125 мм, масса: 60 тонн, ширина роликов: 1600 мм, скорость подачи: 1-10 м/мин, 45,0 КВт ![]()
16 Диагональная пила с системой подачи CS-1 Диагональные пилы необходимы в производстве древесных плит в проходных прессах для того, чтобы отделить от непрерывной ленты плиту нужной длины без остановки процесса прессования. длина: 3400 мм, ширина: 2800 мм, высота: 2000 мм, масса: 1500 кг, 6,0 КВт ![]()
17 Поперечная пила CS-14 Поперечные пилы необходимы поперечной резки мата, необходимых размеров без остановки процесса прессования. длина: 6080 мм, ширина: 3280 мм, высота: 3125 мм, масса: 6000 кг, диаметр дисковых пил: 400 мм, кол-во оборотов: 1400 об/мин, 6,0 КВт ![]()
18 Система конвейеров от диагональной пилы до пресса CBS-7 Необходимы для подачи подпрессованной плиты в горячий пресс. Длина: 12900 мм, ширина: 800 мм, высота: 1000 мм, масса: 2400 кг, Скорость подачи до 20 м/мин, 21,0 КВт ![]()
19 Пресс тактовый PTC-6 с системой гидравлики Система горячего прессования включает загрузочную этажерку, разгрузочную этажерку, раму, горячие плиты, цилиндр, перекладину, рабочую платформу, гидравлическую систему, панель управления и прочие компоненты. После завершения прессования плиты одновременно транспортируются из горячего пресса на разгрузочную этажерку, после чего по одной выходят на конвейер и охладитель.
длина: 12220 мм, ширина: 2560 мм, высота: 3520 мм, масса: 150000 кг, скорость подачи: 0-35 м/мин, габариты горячих плит:1550x10200x120 мм, 94 КВт
![]()
20 Роликовый транспортер с вентилятором охлаждения RT-1 Предназначен для транспортировки осп в охладитель. Состоит из главной рамки, роликов, подшипников, редукторов, цепей и т.д. длина:4550 мм, ширина: 1660 мм, высота: 1020 мм, масса: 600 кг, 3,0 КВт ![]()
21 Охладитель с приемным рольгангом CS-50 Предназначен для охлаждения плит.Состоит из 2 шт. рольганга, самого охладителя, редукторов и т.д. Общая длина агрегатов -10 метров. Опорная конструкция с подшипниками. Привод через зубчатое колесо и шестерню, с помощью мотор-редуктора. Скорость: 18 м/мин, длина: 12220 мм, ширина: 2560 мм, высота: 3000 мм, масса: 2500 кг, 5,5 КВт ![]()
22 Система форматирования плит FM-8 Необходима для чистовой обрезки плит в размер. 4000х3000х1500 мм, количество пильных суппортов: 7 штук, масса: 3500 кг, 12 КВт ![]()
23 Система укладки готовых плит FS-8 Штабелеукладчик, предназначен для укладки плит после обрезки в стоп. По мере накопления плитами гидросистема укладчика опускает агрегат. длина: 3000 мм, ширина: 2000 мм, высота: 2300 мм, высота накопления плит - 700 мм, максимальный общий вес накопленных плит - 1200 кг, 3,0 КВт ![]()
24 Лифт GT-4 Необходим для укладки и сбора в пакет плит. длина: 3000 мм, ширина: 2400 мм, высота: 2000 мм, масса: 1500 кг, 3,5 КВт ![]()
25 Система КИПиА по всей линии, система управления автоматич. процессом Контрольная панель управления для всей линии. Предназначена для управления всей линии MFD. Кабель, шкаф управления, и т.д. Размеры: 6200х1100х2500 мм, 1200 кг ![]()
26 Система аспирации A/C-22 Предназначена для удаления пыли и опилок из зоны резания. Размеры: 2000х2500х6000 мм, производительность: 22000 м3/час, масса: 3200 кг ![]()
27 Термомасляный котел ST-4 газовый Энергетическая установка обслуживает участки сушки и прессования готовых плит. Размеры: 4000х3200х4000 мм, масса: 12000 кг, давление в системе: 1,25 MПа, 32,0 КВт ![]()
Цены на мдф оборудование производительностью 15000 - 30000 м3 в год (стебель хлопчатника (гузапая)) *
Станки МДФ 4х8 (1220*2440 мм) |
по запросу |
Производство МДФ формат 6х9 (1875*2750 мм) |
по запросу |
Линия ламинирования МДФ лист формата 4х8 (1220*2440 мм) |
по запросу |
МДФ оборудование формат 6х9 (1875*2750 мм) |
по запросу |
* - Формат плит может быть любой из стандартных, возможен вариант поставки оборудования и для заказных нестандартных плит.
Завод по производству МДФ плиты из стеблей хлопчатника 15000-30000 м3/год
В нашей лаборатории на испытательном стенде получен опытный образец плиты МДФ из стеблей хлопчатника. Данная плита соответствует физико-механическим свойствам MDF по европейским нормам EN622-5 и ТУ 5536-026-00273643-98.
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
