Оборудование для изготовления ламината из пластика

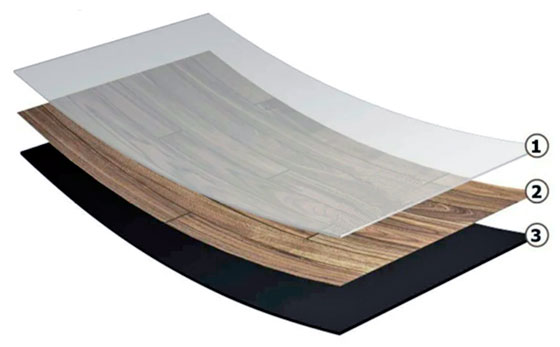

Структура ПВХ-плитки

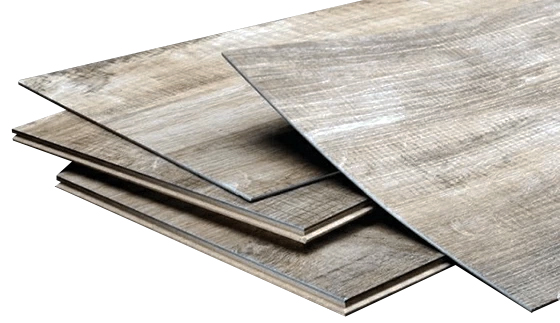

Виниловый ламинат изготавливается из поливинилхлорида (ПВХ или винила) – другими словами – из пластика. Поэтому часто его называют пластиковый ламинат или винил или ПВХ-ламинат.



По своей структуре пластиковый ламинат значительно отличается от классического ламината из плит ХДФ. У обычного ламината есть четыре-пять слоев, а у винилового – всего два-три:


1. Защитный слой;
2. Декоративный слой (иногда защитный и декоративный слой объединяются для удешевления конструкции);
3. Основа из пластика (поливинилхлорида).

Преимущества ламината из винила:
  • устойчив к влаге и современным чистящим средствам;
  • легко отмывается от большинства бытовых загрязнений;
  • реалистичная имитация натуральной древесины, с её уникальной природной фактурой и рельефом.

Состав линии для производства винилового ламината производительностью 530 - 600 м² в смену (8 часов)


Модель Наименование Мощность, кВт Кол-во, шт.

1

MU-5 Горячий и холодный смеситель с вакуумным погрузчиком 90 1

2

FSP-9 Линия для экструзии пластиковых панелей для ламината 131,5 1

3

S-2 Автоукладчик плит ПВХ 3 1

4

C-3 Дробилка для утилизации отходов 3 1

5

GM-600 Мельница для утилизации отходов 50 1

6

CM-13 Станок для покрытия верхнего слоя и УФ-сушки 147 1

7

KJ-1300 Станок для раскроя плит с подающим и приёмным столом + инструмент 20 1

8

DT-TS Линия фрезерования + комплект фрез 110 1

9

BP-4 Линия упаковки ламината в ПВХ плёнку 23 1

Состав линии для производства винилового ламината производительностью 1060 - 1200 м² в смену (8 часов)


Модель Наименование Мощность, кВт Кол-во, шт.

1

MU-5 Горячий и холодный смеситель с вакуумным погрузчиком 90 2

2

FSP-9 Линия для экструзии пластиковых панелей для ламината 131,5 2

3

S-2 Автоукладчик плит ПВХ 3 2

4

C-3 Дробилка для утилизации отходов (опция) 3 1

5

GM-600 Мельница для утилизации отходов (опция) 50 1

6

CM-13 Станок для покрытия верхнего слоя и УФ-сушки 147 2

7

KJ-1300 Станок для раскроя плит с подающим и приёмным столом + инструмент 20 1

8

DT-TS Линия фрезерования + комплект фрез 110 1

9

BP-4 Линия упаковки ламината в ПВХ плёнку 23 1

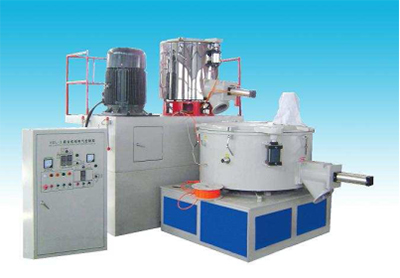

1. Смеситель для смешивания древесной муки и аддетивов MU-5


Технические характеристики

Смеситель 500/1000 л

Тип: Вертикальный тип

Горячее смешивание:

Общий объем горячего миксера 500 л

Полезный объем горячего миксера 375 л

Мощность двигателя: 75кВт

Максимальная скорость вращения горячего миксера 860 об/мин.

Регулировка скорости Преобразователь частоты

Лезвие смесительное 3 шт. (1Cr18Ni9Ti)

Холодное смешивание:

Общий объем холодного миксера 1000 л

Эффективный объем смесителя холодной воды 650 л

Мощность двигателя: 15 кВт

Скорость вращения 100 об/мин

Способ охлаждения Водяное охлаждение

водопотребление 7 т/ч

Время охлаждения ≤ 10 мин.

Время перемешивания 12-15 мин/горшок

способ разгрузки Автоматический/ручной

Автозагрузка Вакуумная загрузка с пылесборником

Размер смесителя: 4690 x 3000 x 4000 мм.


2. Линия для экструзии пластиковых панелей для ламината FSP-9


Конический двухшнековый экструдер


Технические характеристики

Электрическая система управления: ABB

Контактор-выключатель: Schneider

Система контроля температуры: Omron

Максимальная производительность: 400-600 кг/ч

Индикация давления расплава

Диаметр шнека (мм): 92/188

Форма: Специально разработан для ПВХ

Количество: 2

Форма: Коническая

Скорость об/мин: 1 ~ 31

Циркуляционное водяное охлаждение

Метод нагрева: Литой алюминиевый обогреватель

Зона нагрева: 5 шт.

Мощность нагрева кВт: 75

Диапазон температур: 0-399

Зона охлаждения: 4 шт.

Контроль охлаждения

6 × 0,55 кВт, вентиляторное охлаждение

Глубина азотирования (мм): 0,6 ~ 0,7

Мощность главного двигателя: кВт 110

Кол-во оборотов: об/мин 300 ~ 1500

Система контроля скорости AC

Регулирование частоты вращения

Скорость вращения подающего шнека: 0,5 ~ 50 об/мин

Мощность двигателя КВт: 1,5

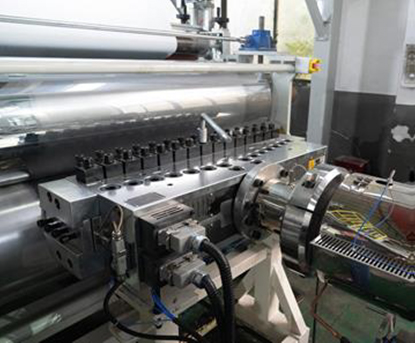

Фильера


Технические характеристики

Эффективная ширина и толщина

Ширина матрицы: 1050 мм, Толщина: 3-8 мм

Зона нагрева: 7 шт.

Мощность нагрева: 21 кВт

Система контроля температуры кромки пресс-формы

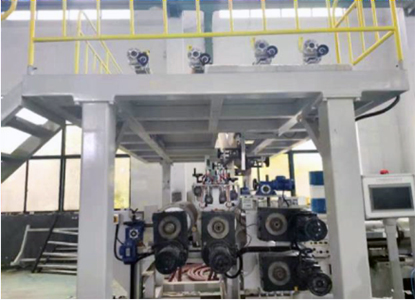

Четырехвалковый каландр


Технические характеристики

Роликовый 4 × Φ450×1500 мм

Шероховатость поверхности Ra≤0,025 мкм

Твердость поверхности HRC≥50

Толщина хромирования ≥0,08 мм

Редуктор и мотор 1,5 кВт × 4

Регулировка зазора роликов

Механическая червячная передача и регулировка червяка, безопасность

выключатель аварийной остановки, синхронная система управления.

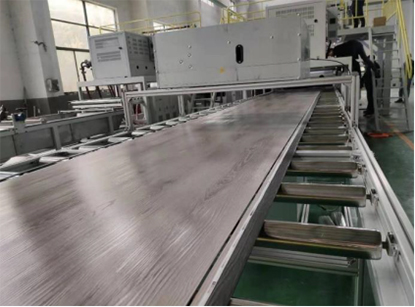

Охлаждающая система с обрезкой


Технические характеристики

Длина штабелеукладчика 4000 мм

Подходящая ширина продуктов 1500 мм

Материал Нержавеющая сталь

Набор для обрезки

Материал лезвия 6CrW2Si

Количество ножей: 2 шт.

Подвижное лезвие для контроля ширины.

Устройство для транспортировки


Технические характеристики

Спецификация ролика Φ250 мм x1400 мм

Приводная часть Двигатель замедления преобразования частоты

Мощность двигателя 2,2 кВт

Режим сжатия Пневмоцилиндр

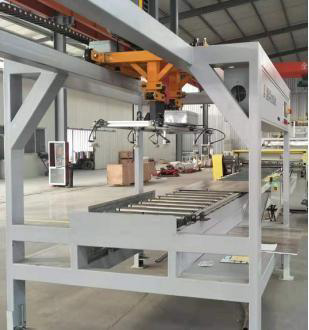

3. Автоукладчик плит ПВХ S-2


Технические характеристики

Длина штабелеукладчика 4000 мм
Подходящая ширина листов ПВХ 1500 мм
С автоматическим счетчиком

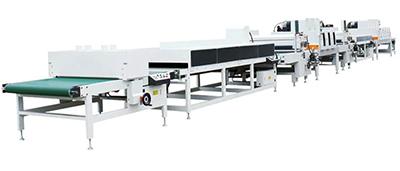

6. Станок для покрытия верхнего слоя и УФ-сушки


Технические характеристики

Макс. ширина: 1300 мм

Толщина: 1-10 мм

Скорость:  0-15 м/мин

Конвейер подачи

Длина транспортной ленты: 1,2 м

Мощность двигателя транспортера: 0,4 кВт

Станция сушки

Длина сушилки: 2,5 м

Мощность сушильной станции: 30,75 кВт

Установка УФ-покрытия - 1

Длина УФ-покрытия: 2,5 м

Мощность УФ-покрытия: 8,5 кВт

Отвердитель - 1 комплект с тремя УФ лампами

Длина: 2,5 м

Мощность: 31,75кВт

Установка УФ-покрытия - 2 Один комплект

Длина УФ-покрытия: 2,5 м

Мощность УФ- покрытия: 8,5 кВт

Сушильный агрегат Один комплект

Длина сушильного блока: 4 м

Мощность сушильного агрегата: 24,75 кВт

Отвердитель - 2 Один комплект с четырьмя УФ лампами

Длина: 3 м

Мощность: 42,25 кВт

Транспортер - 2 Один комплект

Длина транспортной ленты: 2 м

Мощность транспортной ленты: 0,4 кВт

Общая длина x ширина х высота 23,5 м x 2,5х2,3 м

Общая мощность 147,3 кВт

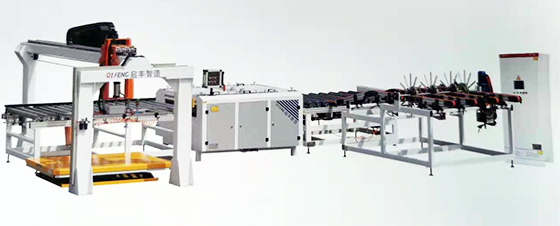

7. Станок для раскроя плит с подающим и приёмным столом + инструмент KJA-1300


Технические характеристики

Ширина пропила (мм)   700-1300

Длина пропила (мм)  600-1900

Толщина пропила (мм)  2,5-15

Мощность главного двигателя (КВт) 15

Мощность подачи (КВт) 1,5

Скорость подачи (м/мин) 15-30


8. Линия фрезерования ламината винилового DT-TS



Технические характеристики

Автоподатчик            SSJ01

Скорость подачи (м/мин)     20-80

Мощность привода подачи (КВт)    0,75

Габариты (мм)           3100х600х1400

Продольно-фрезерный станок         MX 11-40G

Ширина обработки (мм)       115-250

Длина обработки (мм)          800-2500

Скорость подачи (м/мин)     10-80

Толщина обработки (мм)     3-15

Мощность привода подачи (КВт)    5,5

Частота вращения шпинделей (об/мин)   6000

Диаметр шпинделей (мм)     40

Диаметр аспирационных патрубков (мм)   120

Суммарная мощность (КВт)     97,5

Масса станка (кг)   9000

Транспортер  SSJ02

Скорость подачи (м/мин)     20-80

Суммарная мощность (КВт)    2

Габариты (мм)       2880х600х1400

Двухсторонний шипорезный станок           MX 60-25G

Длина заготовки (мм)           800-2500

Ширина заготовки (мм)        115-250

Толщина заготовки (мм)       3-15

Скорость подачи (м/мин)     40

Мощность привода подачи (КВт)    4.0

Частота вращения шпинделей (об/мин)      6000

Диаметр шпинделей (мм)     40

Диаметр инструмента на шпинделях (мм) 220-250

Диаметр аспирационных патрубков (мм)   120

Суммарная мощность (КВт)  69

Масса станка (кг)   9000


9. Линия упаковки винилового ламината в ПВХ плёнку BP-4

Без имени-6.jpg

Без имени-9.jpg

Технические характеристики

Максимальные размеры упаковки (мм)      450х250х4000

Температура нагрева воздуха в камере (град)       150-170

Используемая пленка           ПЭ термоусад. от 60 до 120 мкм

Суммарная мощность (КВт)            12

Габаритные размеры (мм)    12730х1800х1000

Масса станка (кг)       850
