Линия для получения тонкого шпона (0,3 мм)

Цена: 357 500 у.е.

33 101 852 ₽

Добавить в корзину

Купить в 1 клик

Технические характеристики
Видео

Универсальная линия лущения шпона состоит из:

1. Линия лущения тонкого шпона 0,3 мм.

2. Линия лущения шпона 1,4-1,5 мм для обработанного чурака (карандаша) - по желанию Покупателя.

1.1. ЦЗУ к лущильному станку – 2 шт.1. Лущёный шпон 0,3х2600х1300 мм. Влажность 8-12%. Объём: 700-900 м3/мес.

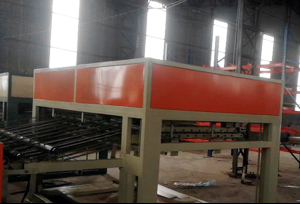

Центровочно-загрузочная установка входит в состав линии лущения тонкого шпона и предназначена для центрирования чураков, а также подачи их на лущильный станок.

Фото 1.jpg

Технические характеристики
Длина чурака (мм)	2540-2700
Макс. диаметр чурака (мм)	200-1000
Мощность гидростанции (КВт)	7,5
Мощность транспортера (КВт)	3
Диаметр шпинделей (мм)	120
Установленная мощность (КВт)	15,4
Габариты станка (мм)	4000х3200х3500
Масса станка (кг)	5000

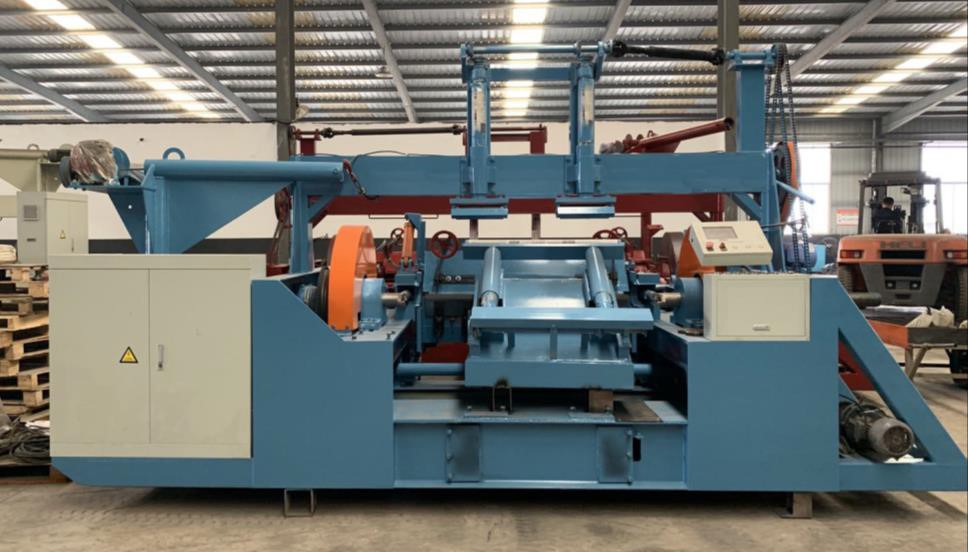

1.2. Вариант 1. Шпиндельный лущильный станок SVP-8 с системой дублирования шпона - 2 шт.

Механический шпиндельный лущильный станок для получения тонкого лущеного шпона.

Технические характеристики
Длина чурака (мм)	2000-2600
Максимальный диаметр чурака (мм)	900
Длина лущильного ножа (мм)	2700
Толщина шпона (мм)	0,1 - 2,6
Скорость лущения (м/мин)	0-80
Диаметр шпинделей (мм)	120
Установленная мощность (кВт)	31,55
Габаритные размеры (мм)	6000х2300х2600
Масса станка (кг)	8000

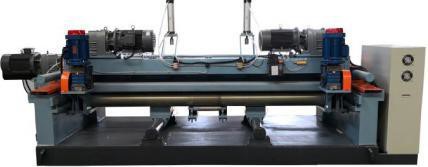

1.2. Вариант 2. Шпиндельный лущильный станок SVH-8 с системой дублирования шпона - 2 шт.

Гидравлический шпиндельный лущильный станок для получения тонкого лущеного шпона.

Технические характеристики
Длина чурака (мм)	2000-2600
Максимальный диаметр чурака (мм)	900
Длина лущильного ножа (мм)	2700
Толщина шпона (мм)	0,1 - 4,0
Скорость лущения (м/мин)	0-80
Диаметр шпинделей (мм)	120
Установленная мощность (кВт)	44,1
Диаметр "карандаша"	90
Габаритные размеры (мм)	7500х3500х3100
Масса станка (кг)	12000

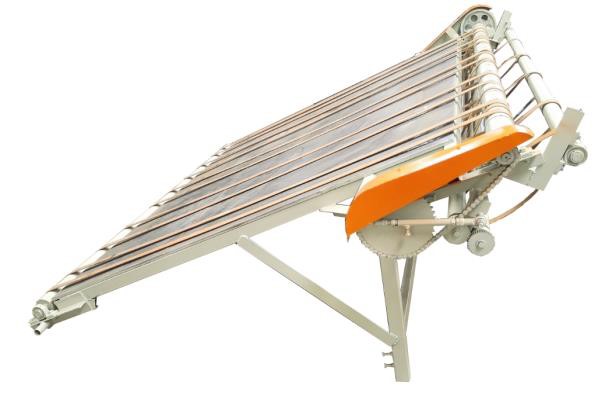

1.3. Станок для складывания шпона VF-8 - 2 шт.

Станок предназначен для складывания тонкого лущеного шпона.

Технические характеристики
Длина шпона (мм)	2650
Мощность двигателя (кВт)	2,2
Толщина шпона (мм)	0,1 - 3

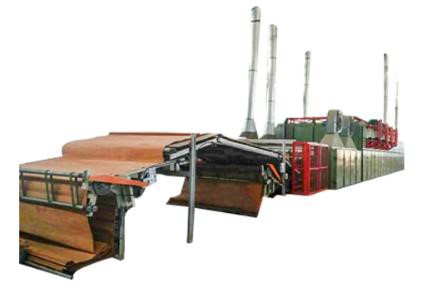

1.4. Ножницы для шпона + туннельная сушилка для шпона DMD-2/CS - 1 шт.

Туннельная сушилка предназначена для сушения шпона с помощью горячего воздуха. Автоматический метод контроля. Автоматическая система управления процессом сушки с помощью скорости подачи и температуры сушки. Сушилка имеет PLC дисплей.

Технические характеристики ножниц для шпона
Длина шпона (мм)	2650
Мощность двигателя (кВт)	3,2
Толщина шпона (мм)	0,1 - 3
Скорость подачи (м/мин)	0 - 50

Технические характеристики туннельной сушилки
Рабочая ширина (мм)	2650
Кол-во этажей (шт)	2
Способ подачи шпона	Сетка
Скорость перемещения шпона (м/мин)	3 - 30 (инвертер)
Толщина шпона (мм)	0,3 - 1,5
Производительность (м³/ч при толщине шпона 0,3 мм)	2
Теплоноситель	Пар
Длина секции нагревания (мм)	20000
Длина секции охлаждения (мм)	4000
Начальная влажность шпона (%)	50 - 60
Конечная влажность (%)	10 - 14
Мощность подачи (кВт)	5,5 х 2
Мощность вентиляторов горячего воздуха (кВт)	7,5 х 10
Мощность вентилятора охлаждения (кВт)	2,2 х 2
Установленная мощность (кВт)	90,4
Температура сушки (°С)	150 - 180
Размеры сетки (мм)	25х35х2650 (гальваника)
Кол-во пара (т/ч)	3 (18000000 ккал)
Габаритные размеры (мм)	28000х4300х2300
Масса (кг)	43000

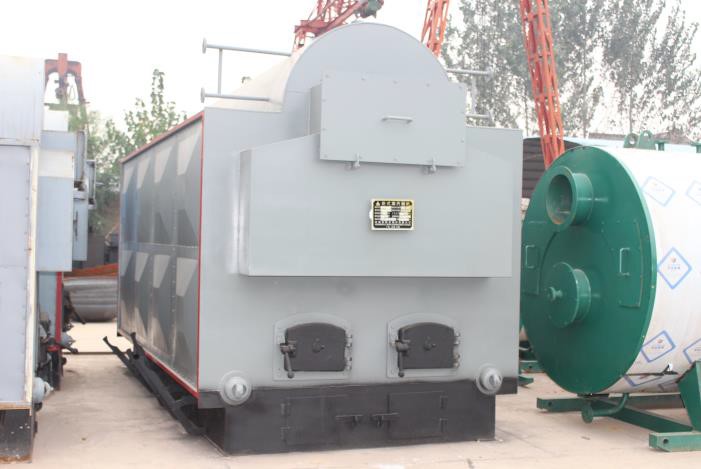

1.5. Парогенератор SB-3 с периферией - 1 шт. (опция)

Теплообменный аппарат предназначен для производства водяного пара с давлением выше атмосферного для сушилки шпона.

Технические характеристики
Производительность (т/ч)	3
Номинальное рабочее давление (МПа)	1,25
Номинальная температура пара (°С)	194
Расчётный тепловой КПД (%)	80,64
Суммарная мощность (кВт)	28
Потребление древесных отходов (кг/ч)	560
Габаритные размеры (мм)	5670х2300х3290
Масса станка (кг)	17800

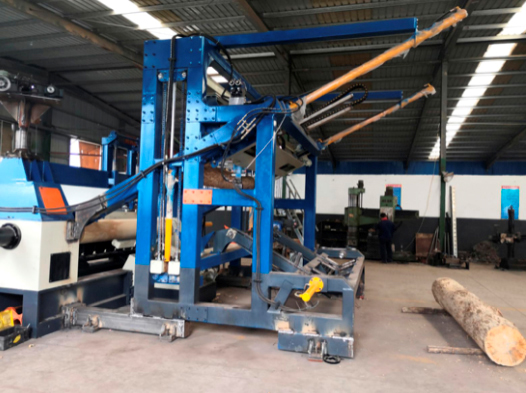

1.6. Механический укладчик для шпона MS-4 – 2 шт. (опция)

Предназначен для механической укладки шпона в стопы.

Без имени-2.jpg

Технические характеристики
Длина шпона (мм)	2650
Ширина шпона (мм)	1300
Суммарная мощность (КВт)	3,3
Толщина шпона (мм)	0,1-3
Скорость подачи (м/мин)	0-50
Производительность (шт/мин)	1-24
Масса станка (кг)	1500

1.7. Заточной станок MF2530 с магнитной плитой - 1 шт.

Предназначен для заточки лущильных и гильотинных ножей.

Технические характеристики
Длина ножей (мм)	60 - 2700
Ширина ножей (мм)	15 - 200
Толщина строгальных ножей (мм)	3 - 20
Угол заточка ножей (град.)	0 - 90
Размеры шлифовального круга (мм)	200х100х100
Мощность двигателя заточки (кВт)	4,0
Мощность двигателя подачи (кВт)	0,75
Скорость подачи (м/мин)	3 - 9
Габаритные размеры (мм)	850х1280х4300
Масса станка (кг)	2400

2. Лущёный шпон 1,45х2600х1300 мм. Влажность 8-12%. Для обработанного чурака (карандаша).

2.1 Транспортёр TL-8 - 1 шт.

Предназначен для транспортировки чурака на окорочный станок в линии лущения.

Технические характеристики
Максимальная длина чурака (мм)	2600
Диаметр чурака (мм)	500
Скорость (м/мин)	30
Установленная мощность (кВт)	5,5
Габариты (мм)	4000х1800х1500

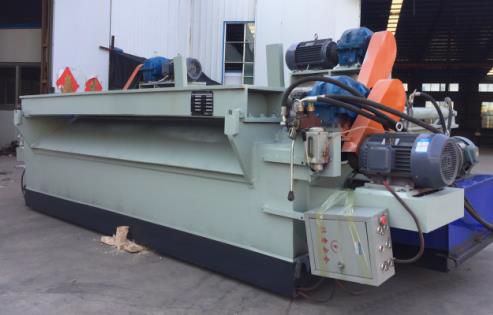

2.2 Гидравлический окорочный станок LCF-2700 - 1 шт.

Предназначен для очистки бревна от коры перед лущением.

Без имени-2.jpg

Технические характеристики
Максимальная длина чурака (мм)	2700
Диаметр чурака (мм)	80-500
Размеры ножа (мм)	2700х180х16
Скорость (м/мин)	70
Установленная мощность (кВт)	37,7
Габариты станка (мм)	4800х2200х1500
Масса станка (кг)	5100

2.3 Транспортёр TP-8 - 1 шт.

Предназначен для транспортировки окоренного бревна на лущильный станок.

Без имени-3.jpg

Технические характеристики
Максимальная длина чурака (мм)	2600
Максимальный диаметр чурака (мм)	500
Скорость (м/мин)	30
Установленная мощность (кВт)	5,5

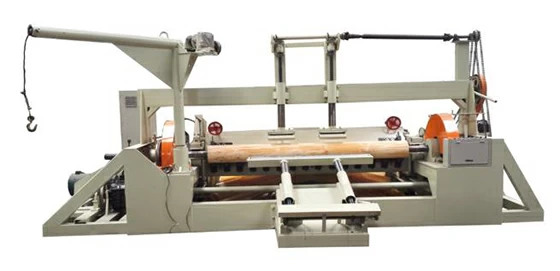

2.4 Комбинированный станок LSVH-2600 с гидравлическим креплением ножа - 1 шт.

Предназначен для получения лущеного шпона методом бесцентрового лущения + рубка шпона.

Технические характеристики
Длина чурака (мм)	2000-2700
Диаметр чурака (мм)	30-500
Длина лущильного ножа (мм)	2700
Толщина шпона (мм)	0,5 - 2,6
Скорость лущения (м/мин)	55
Диаметр роликов (мм)	125
Мощность подачи (кВт)	11
Мощность привода роликов (кВт)	15х2
Мощность резания (кВт)	4 + 2,2
Установленная мощность (кВт)	47,2
Габариты станка (мм)	5800х2300х1500
Масса станка (кг)	6200

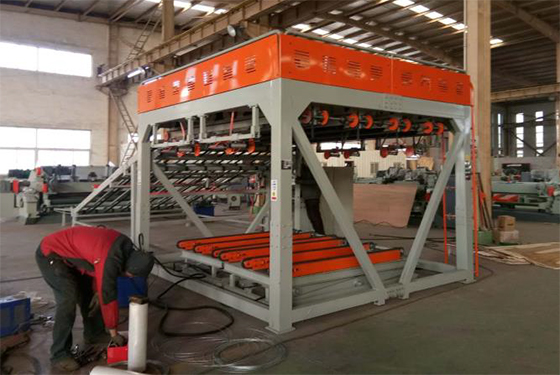

2.5 Вакуумный укладчик шпона GL-2600 - 1 шт.

Вакуумный укладчик входит в состав линии лущения. При поступлении шпона на вакуумный укладчик листы шпона присасываются к подающим ремням и укладываются на подъемный стол. В состав оборудования входит транспортер шпона и гидравлический подъемный стол. В стопоукладчиках работа в 2 форматах 1350 и 2600 мм. Состав: ленточный транспортер и гидравлический подъемный стол. Проверка и сортировка.

Без имени-2.jpg

Технические характеристики
Длина укладываемого листа шпона (мм)	2800
Ширина укладываемого листа шпона (мм)	400-2800
Толщина укладываемого листа шпона (мм)	1 - 3,0
Максимальная высота набираемой стопы листов шпона (мм)	1200
Число подстопных мест (шт)	1
Скорость укладки (м/мин)	До 80
Установленная мощность (кВт)	30
Транспортёр шпона	+
Мощность вентилятора (КВт)	2,2
Кол-во вентиляторов с инвертером (шт)	12
Габаритные размеры (мм)	12000х3300х3000
Масса станка (кг)	4900

Стоимость линии лущения шпона 1,4-1,5 мм для обработанного чурака (карандаша) - опция: 113100 у.е.
