Цена:
77 800 у.е.
(7 137 615 ₽)
Линия по производству мебельного щита производительностью 90-100 м3 готового щита в месяц при 8 часовом режиме работы. Размеры помещения - оборудование для изготовления мебельного щита: 48х18 м (ДхШ). Производство клееных деревянных щитов стоимость от 107.500 у.е.
1. Четырехсторонний станок с пильным шпинделем V-HOLD VH-M521SAW
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок с последующей распиловкой дисковыми пилами.
Образец изделий
|
Технические характеристики |
|
|
Количество шпинделей (шт) |
5 |
|
Длина обрабатываемой заготовки (мм) |
от 200 |
|
Ширина обработки (мм) |
18-210 |
|
Высота обработки (мм) |
8-140 |
|
Скорость подачи (м/мин) |
6-36 |
|
Частота вращения шпинделей (об/мин) |
6500 |
|
Мощность двигателя подачи (КВт) |
4 |
|
Мощность нижнего шпинделя (КВт) |
5,5 |
|
Мощность правого шпинделя (КВт) |
5,5 |
|
Мощность левого шпинделя (КВт) |
5,5 |
|
Мощность верхнего шпинделя (КВт) |
7,5 |
|
Мощность пильного шпинделя (КВт) |
15,0 |
|
Мощность двигателя подъема траверсы (КВт) |
0,75 |
|
Суммарная мощность (КВт) |
43,75 |
|
Диаметр шпинделей (мм) |
40 |
|
Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
|
Диаметр инструмента на вертикальных шпинделях (мм) |
125-180 |
|
Диаметр инструмента на горизонтальных шпинделях (мм) |
125-180 |
|
Диаметр подающего ролика (мм) |
140 |
|
Диаметр вытяжного патрубка (мм) |
140 |
|
Габаритные размеры (мм) |
3500х1620х1850 |
|
Масса станка (кг) |
3400 |

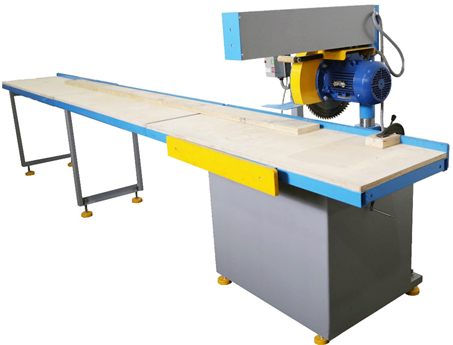

2. Торцовочный станок ЦТ10-4
Предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также выборки вырезки дефектных мест. Рекомендуется для мебельных и столярных производств любой сложности. Применяется в столярном производстве, на лесопильных предприятиях, в производстве погонажных изделий и паллетной заготовки.
|
Технические характеристики |
|
|
Наибольшая глубина пропила (мм) |
100 |
|
Ход пильного суппорта(ширина пропила) (мм) |
500 |
|
Наибольший диаметр устанавливаемой пилы D (мм) |
400 |
|
Посадочный диаметр пилы d (мм) |
50 |
|
Частота вращения пильного вала (об/мин) |
2850 |
|
Мощность привода (КВт) |
3 |
|
Угол поворота траверсы (град) |
-30; +45 |
|
Способ подачи заготовки |
Вручную |
|
Габаритные размеры станка (ДхШхВ) (мм) |
4500х950х1350 |
|
Высота стола (мм) |
850 |
|
Габаритны в транспортном положении (ДхШхВ) (мм) |
1500х1000х1450 |
|
Масса (кг) |
340 |
|
Приставные столы в комплекте с подрамником и опорами |
2 зарезных 500х3000 |
|
Кожух аспирации |
имеется |

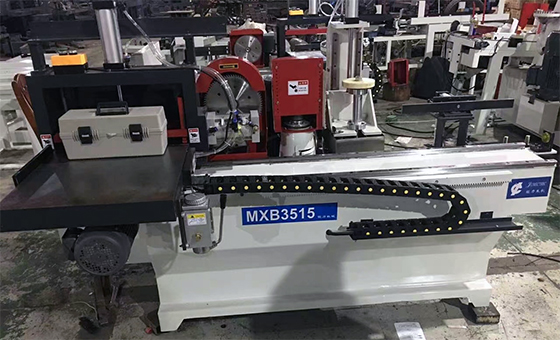

3. Станок шипорезный с узлом клеенанесения MXB-3515AG
Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, и нанесения клея на поверхность шипов для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение. Цикл обработки заготовок осуществляется в автоматическом режиме. Автоматическое смещение шпинделя на ½ шага зуба. Позволяет работать в автоматическом режиме, без участия оператора в смещении шпинделя, что значительно увеличивает производительность станка.
|
Технические характеристики |
|
|
Размер стола (мм) |
500х700 |
|
Рабочая толщина (мм) |
20-150 |
|
Максимальная рабочая ширина (мм) |
500 |
|
Диаметр шпинделя пилы (мм) |
30 |
|
Диаметр шпинделя фрезы (мм) |
50 |
|
Диаметр пилы (мм) |
160 |
|
Скорость вращения пилы (об/мин) |
2840 |
|
Скорость вращения шпинделя (об/мин) |
6700 |
|
Мощность шпинделя фрезы (кВт) |
11 |
|
Мощность шпинделя пилы (кВт) |
4 |
|
Мощность привода стола (кВт) |
0,75 |
|
Рабочее давление воздуха (МПа) |
0,8 |
|
Габаритные размеры (мм) |
1900х1500х1400 |
|
Масса станка (кг) |
2000 |

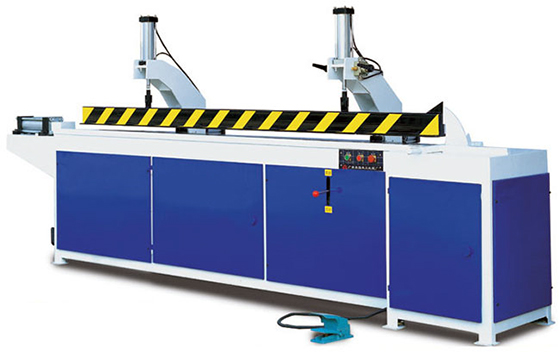

4. Пресс ручной для сращивания древесины MH1560
С торцовочной пилой предназначен для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Предварительный набор плети по длине из ламелей, цикл прижима и опрессовки заготовок осуществляется в ручном режиме.
|
Технические характеристики |
|
|
Максимальная длина готовой ламели (мм) |
6000 |
|
Ширина прессуемой заготовки (мм) |
150 |
|
Толщина прессуемой заготовки (мм) |
80 |
|
Усилие прессования (кг) |
6500 |
|
Максимальный диаметр пилы (мм) |
305 |
|
Частота вращения пилы (об/ мин) |
2840 |
|
Мощность двигателя пилы (КВт) |
2,2 |
|
Мощность привода гидростанции (КВт) |
2,2 |
|
Суммарная мощность (КВт) |
4,4 |
|
Габариты станка (м) |
7,2х1,4х1,6 |
|
Масса станка (кг) |
2250 |

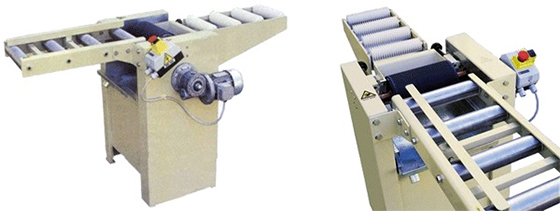

5. Клеенаносящий станок S1R-250
Предназначен для нанесения клея на плоские заготовки. Односторонний автоматический станок легко встраивается в технологический поток производства продукции. Применяется в мебельном и столярно-строительном производствах деревообрабатывающей промышленности.
|
|
|
Технические характеристики |
|
|
Максимальная ширина (мм) |
250 |
|
Максимальная высота (мм) |
100 |
|
Диаметр наносящих роликов (мм) |
150 |
|
Количество наносящих роликов (шт) |
1 |
|
Скорость подачи (м/мин) |
28 |
|
Мощность двигателя (КВт) |
0,2 |
|
Габариты (мм) |
500x700x1300 |
|
Масса (кг) |
100 |

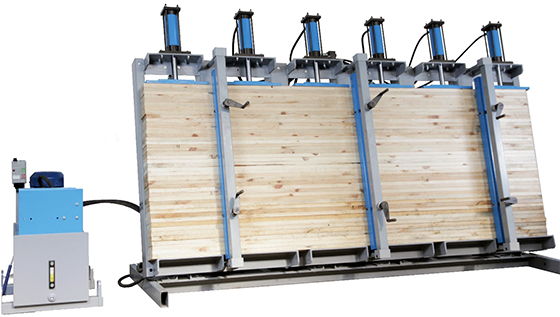

6. Прессы гидравлические для щита SL150-6GM
Предназначен для высококачественного склеивания строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва. Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т.д.
|
Технические характеристики |
|
| Длина рабочей зоны (мм) |
6000 |
| Высота рабочей зоны (мм) |
1250 |
| Наибольшая ширина пласти доски (мм) |
150 |
| Количество силовых гидрострубцин (шт) |
12 |
| Диаметр силовых гидроцилиндров (мм) |
80 |
| Рабочий ход штока гидроцилиндра (мм) |
160 |
| Усилие силовых гидроцилиндров при 110 бар; 200 бар (кгс) |
5600; 10000 |
| Количество съемных механических фронтальных прижимов (шт) |
6 |
| Усилие фронтального прижима (кгс) |
2 х 2000 |
| Мощность гидростанции (кВт) |
4 |
| Объем бака гидростанции (л) |
100 |
| Габаритные размеры (мм) |
6240х1270х1950 |

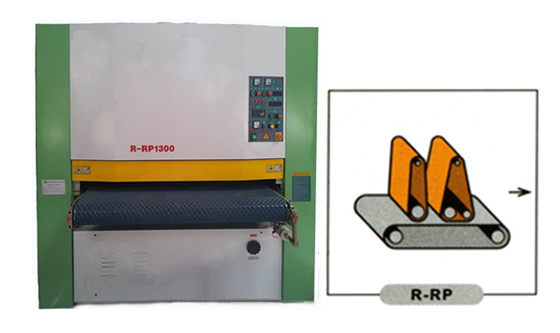

7. Калибровально-шлифовальный станок R-RP 1300
Предназначен для калибрования и шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также окон и дверных полотен для устранения дефектов сборки.
|
Технические характеристики |
|
|
Максимальная ширина обработки (мм) |
1300 |
|
Минимальная длина обрабатываемого материала (мм) |
300 |
|
Толщина обрабатываемого материала (мм) |
3-110 |
|
Скорость подачи материала (м/мин) |
5-25 |
|
Размер шлифовальной ленты (мм) |
2500х1330 |
|
Общая мощность (КВт) |
63 (22/37/4) |
|
Рабочее давление в пневмосистеме (МРа) |
0,55 |
|
Необходимая мощность системы аспирации (м3ч) |
8000 |
|
Диаметр патрубков под аспирацию (мм) |
100 |
|
Габариты станка (мм) |
2350х2100х2250 |
|
Транспортировочные габариты (мм) |
1950х2100х2200 |
|
Масса станка (кг) |
3500 |

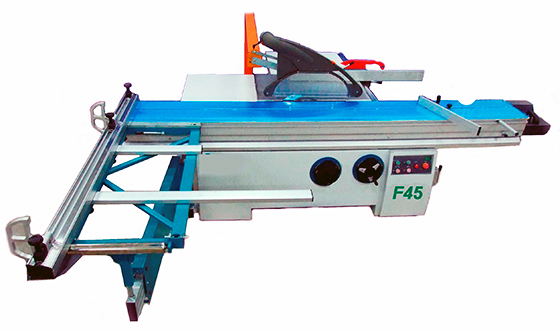

8. Форматно-раскроечный станок F-45
Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Его отличает высочайшая надежность и большой запас прочности. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели. Длинная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
|
Технические характеристики |
|
|
Тип каретки |
роликовая |
|
Угол наклона пильного узла (град.) |
До 45 |
|
Размеры основной пилы (мм) |
305х30 |
|
Размеры подрезной пилы (мм) |
120х20 |
|
Максимальная толщина реза (мм) |
80 |
|
Скорость вращения основной пилы (об/мин) |
4000/5000 |
|
Скорость вращения подрезной пилы (об/мин) |
8800 |
|
Максимальная длина реза (мм) |
3120 |
|
Максимальная ширина плиты (мм) |
3000 |
|
Мощность двигателя основной пилы (КВт) |
5,5 |
|
Мощность двигателя подрезной пилы (КВт) |
1,1 |
|
Транспортные габариты станка (м) |
2,1х1,1х1,0 |
|
Вес (кг) |
800 |
9. Упаковочная линия УМ-1 Макси
Упаковочная линия УМ-1 "Макси" предназначена для упаковки в термоусадочную полиэтиленовую пленку крупногабаритных изделий: мебельных щитов, дверей, корпусной мебели в транспортной упаковке. Легко транспортируется и размещается в производственном помещении. Неприхотлива и надежна в эксплуатации.
В состав упаковочной линии входят:
- ручной термонож
- термотоннель
- приемный рольганг с системой охлаждения готовой продукции
|
Технические характеристики |
|
| Производительность линии (уп/мин) не более: |
2 |
| Размеры упаковочной линии в сборе (мм) |
: |
|
ширина х высота |
1440 х 1620 |
| длина |
по желанию Заказчика |
| Климатическое исполнение |
УХЛ-4 по ГОСТ 15.150-69 |
| Вес комплекта (кг) |
350 |
| Максимальная потребляемая мощность (КВт) |
25 |
| Напряжение питания (В/Гц) |
380/50 |
|
Диапазон регулировки температуры в камере (C) |
20-250 |
| Максимальные габариты упаковки (мм) (шхв): |
1200 х 400 |
