8 (800) 775 27 18Оборудование для изготовления бруса производительностью 18-20 м3/смену при 8 часовом режиме работы. Максимальное сечение бруса: до 200x200 мм, максимальная длина до 6 м. Размеры помещения - оборудование для домостроения: 66х18х6 м (ДхШхВ). У этой линии имеется возможность производства дополнительной продукции - погонажных изделий, мебельного щита и др. Клееный брус оборудование цена от 340.300 у.е.
1. Четырехсторонний станок VH-M423
Станок для обработки бруса предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы. Применяется в предприятиях по производству столярных изделий, клееного бруса и щита, производству погонажных изделий.
Технические характеристики |
|
Количество шпинделей (шт) |
4 |
Длина обрабатываемой заготовки (мм) |
от 200 |
Ширина обработки (мм) |
20-230 |
Высота обработки (мм) |
8-160 |
Скорость подачи (м/мин) |
6-30 |
Частота вращения шпинделей (об/мин) |
6000 |
Мощность двигателя подачи (КВт) |
3,0 |
Мощность нижнего шпинделя (КВт) |
5,5 |
Мощность правого шпинделя (КВт) |
5,5 |
Мощность левого шпинделя (КВт) |
5,5 |
Мощность верхнего шпинделя (КВт) |
7,5 |
Мощность двигателя подъема траверсы (КВт) |
0,75 |
Суммарная мощность (КВт) |
27,75 |
Диаметр шпинделей (мм) |
40 |
Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
Диаметр инструмента на вертикальных шпинделях (мм) |
125-200 |
Диаметр инструмента на горизонтальных шпинделях (мм) |
125-200 |
Диаметр подающего ролика (мм) |
140 |
Диаметр вытяжного патрубка (мм) |
140 |
Габаритные размеры (мм) |
3780х1720х1730 |
Масса станка (кг) |
3400 |

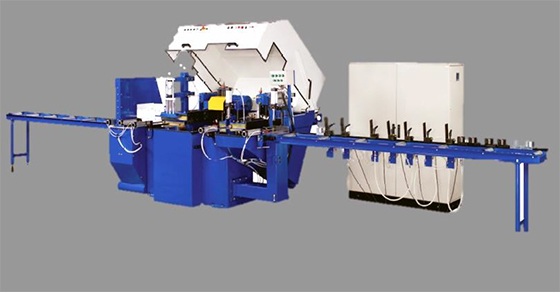

2. Автоматический станок для вырезки дефектов и оптимизации BC-100
Роликовая линия оптимизации предназначена для поперечного раскроя пиломатериалов с программируемой оптимизацией и вырезки дефектов со считыванием по флуоресцентным меткам. Легкое в использовании программное обеспечение позволяет настроить новую программу резки за считанные секунды, а затем сохранять ее в памяти контроллера. Линия применяется в предприятиях и цехах по производству столярно-строительных изделий, производству различных клееных изделий и погонажа, производству мебели и т.д.
Программа для удаления сучков и дефектов.
Фотоэлемент для считывания сучков и дефектов картографии дерева.
Маркировка флуоресцентными мелками.
Технические характеристики |
|
Максимальная длина заготовок (мм) |
6000 |
Размер входного/выходного стола (мм) |
6000 |
Скорость подачи (м/мин) |
0-100 |
Точность обработки (мм) |
0,5 |
Мощность подачи (кВт) |
2,0 |
Т 600 (пильный узел)
Полуавтоматические торцовочные станки с пневматическим подъёмом пильного диска T 600. Предназначены для торцовки и поперечной распиловки пиломатериала и для выборки дефектных мест в линиях сращивания.
Технические характеристики |
|
Максимальная ширина обработки (мм) |
200 |
Максимальная толщина обработки (мм) |
100 |
Диаметр дисковой пилы (мм) |
600 |
Высота стола (мм) |
850 |
Диаметр аспирационного патрубка (мм) |
3х100 |
Частота вращения шпинделя (об/мин) |
3000 |
Мощность электродвигателя (КВт) |
9 |
Масса (кг) |
550 |

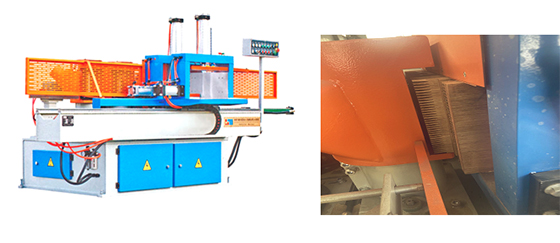

3. Станок шипорезный с узлом клеенанесения MX3525AG
Производит прижим пакета заготовок, торцовку и нарезку шипа с одной стороны. Система зажимов осуществляет надежное позиционирование пакета заготовок, что исключает возможность перекоса заготовок и гарантирует высокую точность нарезки шипов. Подача рабочего стола обеспечивает плавный рабочий ход и быстрый возврат рабочего стола. Шипорез оснащен сборными насадными фрезами с режущими пластинами твердого сплава, что сводит шум и вибрацию к минимуму, а также полностью исключает сколы древесины.
Технические характеристики |
|
Максимальная ширина пакета заготовок (мм) |
500 |
Толщина/высота пакета заготовок (мм) |
12-250 |
Минимальная длина заготовок (мм) |
250 |
Размеры рабочего стола каретки (мм) |
700х650 |
Мощность двигателя фрезы (КВт) |
30 |
Посадочный диаметр шпинделя (мм) |
70 |
Частота вращения фрезерного шпинделя (об/мин) |
6500 |
Мощность двигателя торцовочной пилы (КВт) |
5,5 |
Диаметр торцовочной пилы (мм) |
350 |
Частота вращения торцовочной пилы (об/мин) |
2800 |
Мощность двигателя подрезной пилы (КВт) |
0,75 |
Посадочный диаметр фрезы (мм) |
50 |
Диаметр подрезной пилы (мм) |
150 |
Частота вращения подрезной пилы (об/мин) |
2800 |
Мощность привода гидростанции (КВт) |
2,2 |
Габариты станка (мм) |
3350х1600х1700 |
Масса станка (мм) |
1740 |

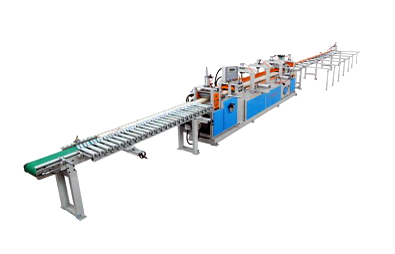

Технические характеристики |
|
Ширина прессуемой заготовки (мм) |
40-250 |
Толщина прессуемой заготовки (мм) |
10-110 |
Длина прессуемой заготовки (мм) |
неогран. |
Длина приемного рольганга (м) |
15 и более |
Скорость подачи заготовок (м/мин) |
до 36 |
Мощность привода подачи (кВт) |
1,5 |
Мощность привода гидронасоса (кВт) |
7,5 |
Мощность привода отрезной пилы (кВт) |
2,2 |
Размеры пилы (мм) |
350х30х4 |
Усилие при прессовании (кг/см2) |
0-100 |
Ширина пресса (мм) |
2500 |
Высота пресса (мм) |
1650 |
Габариты пресса в упаковке (мм) |
6600х1300х1500 |
Масса станка (кг) |
4900 |
5. Станок для бруса MB620G
Четырехсторонний станок без кожуха предназначен для строгания и профилирования бруса сечением 200 на 200 мм, а также станок позволяет строгать и профилировать брус естественной влажности.
Технические характеристики |
|
Количество шпинделей (шт) |
6 |
Длина обрабатываемой заготовки (мм) |
от 200 |
Ширина обработки (мм) |
20-200 |
Высота обработки (мм) |
25-200 |
Скорость подачи (м/мин) |
6-36 |
Частота вращения шпинделей (об/мин) |
6800 |
Мощность двигателя подачи (КВт) |
7,5 |
Мощность нижнего шпинделя (КВт) |
7,5 |
Мощность правого шпинделя (КВт) |
7,5 |
Мощность левого шпинделя (КВт) |
7,5 |
Мощность верхнего шпинделя (КВт) |
11,0 |
Мощность 2-го нижнего шпинделя (КВт) |
11,0 |
Мощность 2-го верхнего шпинделя (КВт) |
11,0 |
Мощность двигателя подъема траверсы (КВт) |
0,75 |
Суммарная мощность (КВт) |
63,75 |
Диаметр шпинделей (мм) |
40 |
Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
Диаметр инструмента на вертикальных шпинделях (мм) |
125-180 |
Диаметр инструмента на горизонтальных шпинделях (мм) |
125-180 |
Диаметр подающего ролика (мм) |
140 |
Диаметр вытяжного патрубка (мм) |
150 |
Габаритные размеры (мм) |
4100*1750*1750 |
Масса станка (кг) |
4100 |

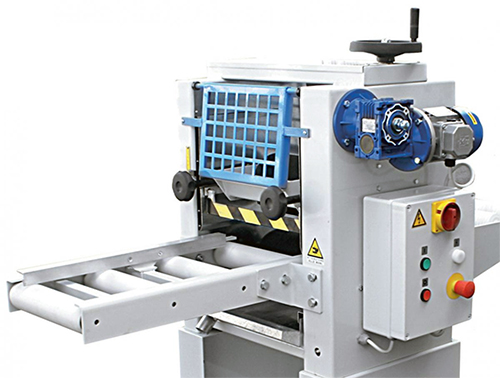

Двухсторонний станок для нанесения клея, используется при производстве строительного и оконного клееного бруса. Применяется в мебельном и столярно-строительном производствах деревообрабатывающей промышленности.
Технические характеристики |
|
Максимальная ширина (мм) |
250 |
Максимальная высота (мм) |
100 |
Количество наносящих роликов (шт) |
2 |
Диаметр наносящих роликов (мм) |
150 |
Скорость подачи (м/мин) |
28 |
Установленная мощность электродвигателя (КВт) |
0,2 |
Габариты (мм) |
500x700x750 |
Масса (кг) |
100 |
Технические характеристики |
|
Рабочая зона (длина), м |
6 |
Рабочая зона (высота), мм |
1350 |
Наибольшая ширина пласти доски, мм |
до 250 |
Количество силовых гидростубцин |
12 |
Усилие силовых гидроцилиндров, кгс при давлении 110 бар при давлении 200 бар(справочно) |
Регулируемое, 14400 26100 |
Диаметр силовых гидроцилиндров, мм |
125 |
Рабочий ход штока гидроцилиндра, мм |
160 |
Раздельное управление секциями |
опция |
Количество фронтальных прижимов (на каждом по 2 гидроцилиндра) |
6 |
Усилие фронтального прижима, кгс |
регулируемое, до 1500 |
Ход прижимной планки фронтального прижима, мм |
130 |
Подъем/опускание фронтальных прижимов |
гидропривод |
Задние регулируемые упоры,с шагом 10 мм |
6 |
Регулировка уровня нижних опорных пяток |
имеется |
Гидростанция |
Бак 240 л, 5,5 кВт, 75 л/мин,
3-х поточная, (6 линий), макс. давление в силовой магистрали 160 бар (ограничено 110 бар),
в магистралях ФП ограничено 25 бар |
Габаритные размеры станка, Д мм (без гидростанции) с опущенными ФП |
6300 |
Габаритные размеры станка, Ш х В мм (без гидростанции) с опущенными ФП |
1650х2150 |
Станок HP-2000 предназначен для проведения полного цикла технологических операций по изготовлению высококачественных деталей домов из стенового профилированного бруса. Данная комплектация позволяет обрабатывать брус сечением 245 х 250 мм. Модель разработана на базе аналогичного швейцарского оборудования KRUSI СМI-4*4. Обработка бруса происходит на одном станке и за один проход в следующей последовательности: торцовка; фрезерование венцов с помощью горизонтальных и вертикальных фрезерных агрегатов; сверление отверстий; узел торцевого фрезерования.
Технические характеристики |
|
Высота заготовки (мм) |
50-245 |
Ширина заготовки (мм) |
50-250 |
Высота подающего стола (мм) |
900 |
Торцовочный станок для бруса |
+ |
Мощность привода двигателя (КВт) |
7,5 |
Диаметр пилы (мм) |
750х40 |
Частота вращения (об/мин) |
2900 |
Максимальная высота реза (мм) |
300 |
Диаметр аспирационного патрубка (мм) |
100 |
Чашкозарезной станок для бруса |
+ |
Количество вертикальных шпинделей (шт) |
2 |
Количество горизонтальных шпинделей (шт) |
2 |
Диаметр шпинделей (мм) |
40 |
Мощность двигателей вертикальных шпинделей (КВт) |
7,5 |
Мощность двигателей горизонтальных шпинделей (КВт) |
7,5 |
Частота вращения фрез (об/мин) |
2850 |
Внешний диаметр инструмента (мм) |
270 |
Диаметр аспирационного патрубка (мм) |
200 |
Сверлильный узел |
+ |
Мощность привода двигателя (КВт) |
2,2 |
Диаметр инструмента (мм) |
21 |
Длина инструмента (мм) |
320 |
Скорость вращения (об/мин) |
1450 |
Диаметр аспирационного патрубка (мм) |
150 |
Станок для выборки паза в брусе |
+ |
Мощность привода двигателя (КВт) |
7,5 |
Скорость вращения (об/мин) |
2900 |
Максимальный диаметр инструмента (мм) |
230 |
Диаметр шпинделя (мм) |
30 |
Диаметр аспирационного патрубка (мм) |
150 |
Масса станка (кг) |
2500 |
Габаритные размеры (мм) |
3400х2270х2100 |
