Линия для производства домов из клееного бруса производительностью 40-50 м3/смену

Оборудование для изготовления клееного бруса производительностью 40-50 м3/смену при 8 часовом режиме работы. Максимальное сечение клееного бруса: до 200x240 мм, максимальная длина бруса до 12 м. Размеры помещения - цех клееный брус: 108х24х6 м (ДхШхВ). У этой линии имеется возможность производства дополнительной продукции - погонажных изделий, мебельного щита и др. Купить оборудование для клееного бруса можно от 505.000 у.е.

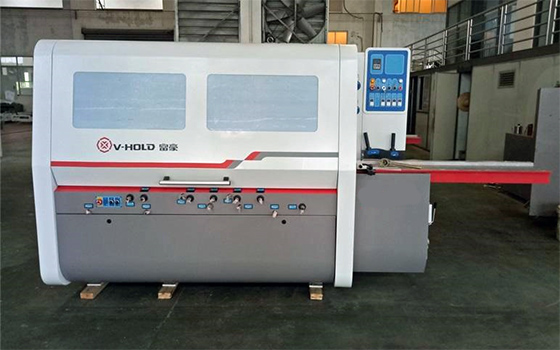

1. Четырехсторонний станок VH-M423

Станок для клееного бруса предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы. Применяется в предприятиях по производству столярных изделий, клееного бруса и щита, производству погонажных изделий.


Технические характеристики

Количество шпинделей (шт)

4

Длина обрабатываемой заготовки (мм)

от 200

Ширина обработки (мм)

20-230

Высота обработки (мм)

8-160

Скорость подачи (м/мин)

6-30

Частота вращения шпинделей (об/мин)

6000

Мощность двигателя подачи (КВт)

3,0

Мощность нижнего шпинделя (КВт)

5,5

Мощность правого шпинделя (КВт)

5,5

Мощность левого шпинделя (КВт)

5,5

Мощность верхнего шпинделя (КВт)

7,5

Мощность двигателя подъема траверсы (КВт)

 0,75

Суммарная мощность (КВт)

27,75

Диаметр шпинделей (мм)

 40

Диаметр инструмента на 1-ом шпинделе (мм)

 125

Диаметр инструмента на вертикальных шпинделях (мм)

 125-200

Диаметр инструмента на горизонтальных шпинделях (мм)

 125-200

Диаметр подающего ролика (мм)

 140

Диаметр вытяжного патрубка (мм)

140

Габаритные размеры (мм)

3780х1720х1730

Масса станка (кг)

3400

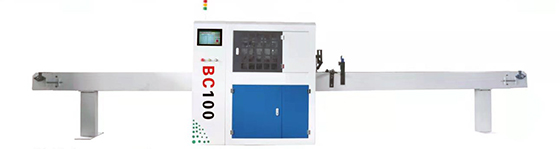

2. Автоматические торцовочные станки BC-100

Роликовая линия оптимизации предназначена для поперечного раскроя пиломатериалов с программируемой оптимизацией и вырезки дефектов со считыванием по флуоресцентным меткам. Легкое в использовании программное обеспечение позволяет настроить новую программу резки за считанные секунды, а затем сохранять ее в памяти контроллера. Линия применяется в предприятиях и цехах по производству столярно-строительных изделий, производству различных клееных изделий и погонажа, производству мебели и т.д.

Программа для удаления сучков и дефектов.
Фотоэлемент для считывания сучков и дефектов картографии дерева.
Маркировка флуоресцентными мелками.

Линия оптимизации BC100.jpg

Технические характеристики

Максимальная длина заготовок (мм)

6000

Размер входного/выходного стола (мм)

6000

Скорость подачи (м/мин)

0-100

Точность обработки (мм)

0,5

Мощность подачи (кВт)

2,0

Т 600 (пильный узел)

Полуавтоматические торцовочные станки с пневматическим подъёмом пильного диска T 600. Предназначены для торцовки и поперечной распиловки пиломатериала и для выборки дефектных мест в линиях сращивания.

Технические характеристики

Максимальная ширина обработки (мм)

200

Максимальная толщина обработки (мм)

100

Диаметр дисковой пилы (мм)

600

Высота стола (мм)

850

Диаметр аспирационного патрубка (мм)

3х100

Частота вращения шпинделя (об/мин)

3000

Мощность электродвигателя (КВт)

9

Масса (кг)

550

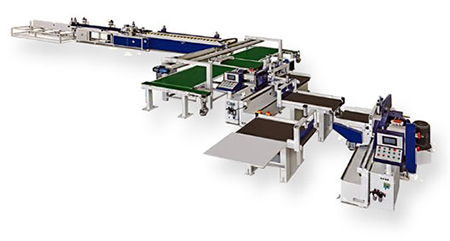

3. Автоматическая линия сращивания по длине RLT-12000C/230

Линия по клееному брусу предназначена для производства бессучковой сращенной древесины до 12000 погонных метров в смену. В состав автоматической линии сращивания входят: два автоматических шипорезных станка, автоматический двухпозиционный пресс для сращивания по длине, транспортирующие конвейера и сбрасыватель, предварительный пресс. Все операции производятся в автоматическом режиме с автоподачей заготовок. Кол-во персонала: 2 чел.

Без имени-2.jpg

Технические характеристики

Максимальная длина плети (мм)

12000

Максимальная ширина плети (мм)

230

Максимальная высота плети (мм)

80

Максимальная длина плети (мм)

1500

Шипорезные станки

FJ1, FJ2

Размер рабочего стола каретки (мм)

620х800

Максимальная ширина пакета заготовок (мм)

620

Частота вращения пильного шпинделя (об/мин)

2840

Частота вращения фрезерного шпинделя (об/мин)

6000

Диаметр торцовочной пилы (мм)

255

Диаметр фрезы (мм)

160

Посадочный диаметр фрезерного шпинделя (мм)

50

Количество пил на левом/правом шипорезе (шт)

2/3

Мощность привода подрезного узла лев./правого шипореза (КВт)

0,75х2/1,5

Мощность привода торцовочной пилы (КВт)

4

Мощность привода фрезерного шпинделя (КВт)

15

Мощность привода гидростанции (КВт)

2,2

Суммарная мощность левого/правого шипореза (КВт)

20,9/20,7

Пресс для сращивания

РНМ-12000

Длина прессуемой заготовки (мм)

12000

Максимальное усилие прессования (кг)

7800

Скорость подачи заготовки в пресс (м/мин)

70

Диаметр торцовочной пилы (мм)

300

Мощность привода торцовочной пилы (КВт)

2,2

Мощность привода гидростанции (КВт)

4

Суммарная мощность (кВт)

60

Габаритные размеры (мм)

27000х6000х1800

Вес станка (мм)

9800


4. Оборудование для производства профилированного бруса VH-M423 (Технические характеристики выше)

5. Двухсторонний клеенаносящий станок S2R250

Клеенаносящий станок предназначен для нанесения белковых, карбомидных, мочевиноформальдегидных и резорциновых клеев на пласти и кромки досок, подготовленных для склеивания по толщине и ширине.

Без имени-1.jpg


Технические характеристики

Максимальная ширина (мм)

300

Максимальная высота (мм)

100

Количество наносящих роликов (шт)

2

Диаметр наносящих роликов (мм)

150

Скорость подачи (м/мин)

25

Мощность электродвигателя (КВт)

0,2

Вес (кг)

100

Габариты станка (мм)

1500x700x1300

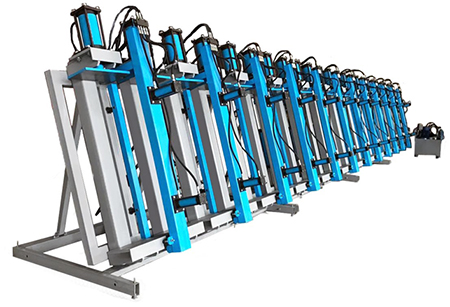

6. Оборудование для склейки бруса SLH250-12G

Станок для изготовления бруса предназначен для высококачественного склеивания строительного и оконного бруса, стропильных конструкций, ламелей, балок. Купить оборудования для склейки бруса можно в ГК "LESPT" по телефону +7 (495) 988-01-70. Мощная гидравлика равномерно распределяет усилие прессования и обеспечивает высокое качество клеевого шва.

Без имени-1.jpg

Технические характеристики

Рабочая зона длина (мм)

12000

Рабочая зона высота (мм)

1350

Наибольшая ширина доски (мм)

до 250

Количество силовых  гидростубцин (шт)

24

Усилие силовых гидроцилиндров (кгс)

при давлении 110 бар

при давлении 200 бар (справочно)

Регулируемое

14400

26100

Диаметр силовых гидроцилиндров (мм)

125

Рабочий ход штока гидроцилиндра (мм)

160

Раздельное управление секциями

опция

Количество фронтальных прижимов (на каждом по 2 гидроцилиндра)

12

Усилие фронтального прижима (кгс)

регулируемое до 1500

Ход прижимной планки фронтального прижима (мм)

130

Подъем/опускание фронтальных прижимов

гидропривод

Задние регулируемые упоры с шагом 10 мм

12

Регулировка уровня нижних опорных пяток

имеется

Гидростанция

Бак 240 л, 5,5 кВт,

75 л/мин

3-х поточная (6 линий)

макс. давление 160 бар

Габаритные размеры станка ДхШхВ мм (без гидростанции)

12620х1650х2150

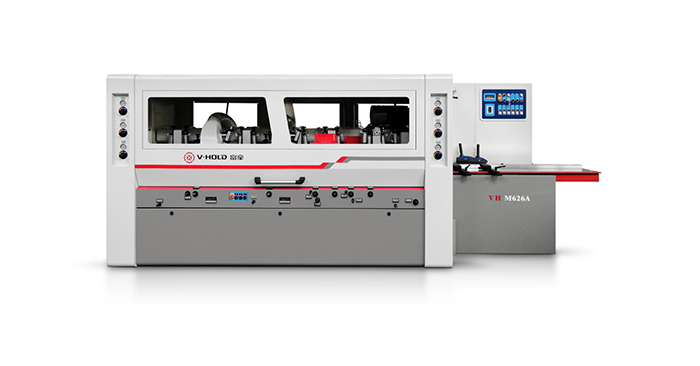

7. Станок для изготовления профилированного бруса VH-M626A

Предназначен для профилирования клееного бруса сечением 260х200 мм со скоростью подачи от 6-36 м/мин. Станок для строгания бруса применяется для производства столярно-строительных изделий, клееного строительного бруса, щита, домостроения.


Технические характеристики

Количество шпинделей (шт)

6

Длина обрабатываемой заготовки (мм)

350

Ширина обработки (мм)

25-260

Высота обработки (мм)

20-200

Скорость подачи (м/мин)

6-36

Частота вращения шпинделей (об/мин)

6500

Мощность двигателя подачи (КВт)

7,5

Мощность нижнего шпинделя (КВт)

7,5

Мощность правого шпинделя (КВт)

11,0

Мощность левого шпинделя (КВт)

11,0

Мощность верхнего шпинделя (КВт)

11,0

Мощность 2-го верхнего шпинделя (КВт)

11,0

Мощность 2-го нижнего шпинделя (КВт)

11,0

Мощность двигателя подъема траверсы (КВт)

0,75

Суммарная мощность (КВт)

70,75

Диаметр шпинделей (мм)

50

Диаметр инструмента на 1-ом шпинделе (мм)

140

Диаметр инструмента на вертикальных шпинделях (мм)

140-200

Диаметр инструмента на горизонтальных шпинделях (мм)

140-200

Размеры подающих роликов (мм)

140

Диаметр аспирационного патрубка (мм)

140

Габаритные размеры (м)

5100х2000х1950

Масса станка (мм)

5500


8.  Линия с ЧПУ для производства деталей домов AutoBlox
На станке с ЧПУ для обработки строительного бруса выполняются следующие операции: автоматическая подача бруса, точная торцовка бруса в размер, фрезерование чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери). Все операции выполняются в автоматическом режиме.

Без имени-2.jpg

ОСНОВНЫЕ УЗЛЫ ЛИНИИ:

Узел формирования горизонтального и вертикального паза для соединения бруса в замок.


Технические характеристики

Максимальное сечение заготовок (мм)

200х230

Минимальное сечение заготовок (мм)

65х80

Диаметр вала (мм)

40

Максимальный диаметр инструмента на горизонтальных узлах (мм)

180

Максимальный диаметр инструмента на вертикальных узлах (мм)

230

Минимальная ширина фрезерования (мм)

21

Максимальная ширина фрезерования (мм)

200

Максимальная глубина вертикального фрезерования (мм)

70

Максимальная глубина горизонтального фрезерования (мм)

45


Регулировка расстояния между валами фрез

ручная

Количество пневмоприжимов для фиксирования заготовки (шт)

2
Способ перемещения фрезерного инструмента

Гидропневматическим цилиндром

Мощность двигателя каждой врезы (кВт)

4

Скорость вращения вертикальных фрез (об/мин)

4640

Скорость вращения горизонтальных фрез (об/мин)

5930

Диаметр аспирационного патрубка (мм)

100

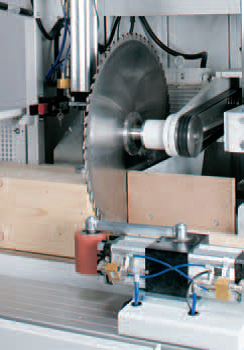

Торцовочный узел.


Технические характеристики

Диаметр пильного диска (мм)

600

Максимальное сечение заготовок (мм)

200х230

Способ перемещения пильного узла

Гидропневматическим цилиндром

Мощность двигателя (кВт)

7,5

Способ фиксации заготовки

два пневматических прижимных цилиндра

Сверлильный узел.


Технические характеристики

Максимальный диаметр сверления (мм)

35

Мануальная регулировка высоты сверления (мм)

85

Максимальная глубина сверления (мм)

230

Привод сверла

гидропневматический

Настройка горизонтального перемещения

электрическими концевыми выключателями

Мощность двигателя (кВт)

2,1

Скорость вращения (об/мин)

1450

Количество пневматических прижимных цилиндров (шт)

1

Узел формирования торцевого паза для оконных вставок.


Технические характеристики

Посадочный диаметр инструмента (мм)

40

Максимальный диаметр фрез (мм)

230

Минимальная ширина фрезерования (мм)

21

Максимальная ширина фрезерования (мм)

40

Максимальная глубина паза (мм)

55

Вертикальный пробег позиционирования агрегата с механическим индикатором (мм)

100

Способ перемещения

вручную

Мощность двигателя (кВт)

4

Скорость вращения (об/мин)

4640

Количество пневматических прижимных цилиндров для фиксации заготовки (шт)

2
