Полуавтоматическая линия по производству европоддонов PC800

Полуавтоматическая линия по производству европоддонов PC800
Артикул: 2874
Полуавтоматическая линия для производства поддонов применяется на средних и малых предприятиях с объемом выпуска 18 000 поддонов в месяц при односменной работе и выше.
276 800 у.е.
26 615 385 ₽

Купить в 1 клик

Полуавтоматическая линия для производства поддонов применяется на средних и малых предприятиях с объемом выпуска 18 000 поддонов в месяц при односменной работе и выше.
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Доставка

Полуавтоматическая линия для производства поддонов применяется на средних и малых предприятиях с объемом выпуска 18 000 поддонов в месяц при односменной работе и выше. Позволяет производить как европоддоны согласно ГОСТ 9557-87 и ГОСТ 9078-84, так и поддоны с отличающейся конструкцией. Производительность линии: 1-2 шт./мин.

5 операций, выполняемых на данной линии: сбивка, обрезка углов, маркировка, фрезеровка фасок и штабелирование.

  • Возможность перенастройки линии на различные типы поддонов.
  • Высокое качество сборки поддона благодаря использованию жесткой системы упоров и автоматической сбивки с помощью гвоздевого моста.
  • Независимая регулировка каждого модуля линии, возможность при необходимости исключать модули из работы.
  • Легкая перенастройка линии на разные типы поддонов.
  • Минимальное количество рабочих для обслуживания линии (2-4 человек в рабочую смену 8 часов включая водителя погрузчика).

СОСТАВ ЛИНИИ:

1. Гвоздезабивной станок:

Номер и размер гвоздей меняется по запросу. Высокоэффективная гидравлическая система. 3 разных вида размеров гвоздей.
Гвоздезабивную функцию возможно настроить на разные размеры. Линейная система регулирует глубину прибивания поддонов.
Конфигурируется для 4-х сторонних поддонов. Установлены защитные устройства для безопасности рабочих. Присутствует кнопка аварийной остановки.
Операторы: 2-4 рабочих на 8-ми часовую смену включая водителя погрузчика.
Макс. Размер поддона: max. 1350x1450мм
Мин. Размер поддона: min. 800x800мм
Мин. Скорость забивания гвоздей: 1-2 шт/мин (зависит от навыка оператора и используемого материала)
Тип гвоздей: Нержавеющие (рекомендуются кольцевидные)
Размер гвоздя: 90/70/40мм (max.100мм)
Метание гвоздей: Пневматическое + Автоматическое
Гвоздевой блок: Гидравлика
Устройство подачи гвоздя: 1шт. Настроено
Система верхнего толкания гвоздя: 1шт. Настроено
Автоматизация станка: PLC на английском языке
26 шт пистолетов для гвоздей(количество пистолетов и расстояние между ними подлежит корректировкам): за пожеланием клиента
Общая мощность: 22кВт
Ширина: 240см
Длина: 360см
Высота: 300см
Вентилятор охлаждения гидравлической масляной системы: 1 шт.



2. Устройство направления поддонов после гвоздезабивного станка

Общая мощность: 0,55кВт



3. Брендинг /Маркировочная Машина

Секция для маркирования 6-ти блоков поддона одновременно.
Система нагрева маркировочного станка: Электричество. Маркировочная пресс-система: Пневматичеcкая.
Печать маркировки: Хром или бронза. Маркировочные таблички: 6 шт. включительно.
Общая мощность: 1,65кВт (3x0,55кВт).


4. Станок обрезки углов

Станок для резки поддонов с 4-х пильным и устройствами. Пара упоров для правильного размещения поддона в центре. Стальные рычаги, двигатель управления, двойная пружина. Цепи управляются электродвигателем.
Общая мощность: 10,45 кВт (4x2,2 кВт, 3x0,55 кВт). Включено 4 шт. Дисковых пил Ø250мм.


5. Кромкострогальный станок с 6-ю лезвиями

Блок для снятия фаски. 3 нижние доски с каждой стороны поддона одновременно.
Специальные лезвия : включены 6 шт (2 шт на одну сторону).
Общая мощность: 14,85кВт (6x2,2кВт, 3x0,55кВт).


6. Вращатель Поддона 90° и Разворотное устройство 180°

Вращатель поддона с пневматическим управлением. Пара упоров для правильного расположения поддона в центре. Буксировочные цепи работают от электродвигателя.
Общая мощность: 3,3 кВт (1x1,1 кВт, 4x0,55 кВт).


7. Автоматический Укладчик Поддонов

Автоматический укладчик поддонов способен укладывать один поддон каждые 5 секунд. Принимая отдельные поддоны с любого типа подающего конвейера, штабелирует поддон своей мощной электрической системой подъема. Как только поддоны полностью уложены друг на друга, укладчик автоматически выгружает штабель поддонов на выходной конвейер.
Система укладки: Гидравлика. Макс. Укладка: 30 шт.
Пневматическая система: 8 bar сжатый сухой воздух. 200 л/мин.
Общая мощность: 3,9кВт (1x1,1кВт, 3x0,75кВт, 1x0,55кВт).


8. Конвейер для загрузки поддонов

Цепной конвейер с выдвижными ножками используется для транспортировки загружаемых единиц. Загрузочное приспособление функционирует на двух цепях. Одна дуплексная высоко производительная роликовая цепь, для каждой цепи служит транспортной цепью, для балансировки не ровных поверхностей.
Длина: 4м
Система движения: двойная цепь. Система аварийной остановки.
Общая мощность: 2,05кВт (2x0,75кВт, 1x0,55кВт).
Возможные размеры производимых поддонов
Поддон: 1200x800x145мм, 1200x1200x145мм (включая шаблон)
Высота: max. 160мм – min. 70мм
Длина: max. 1450мм – min 800мм
Ширина: max. 1350мм – min-800мм

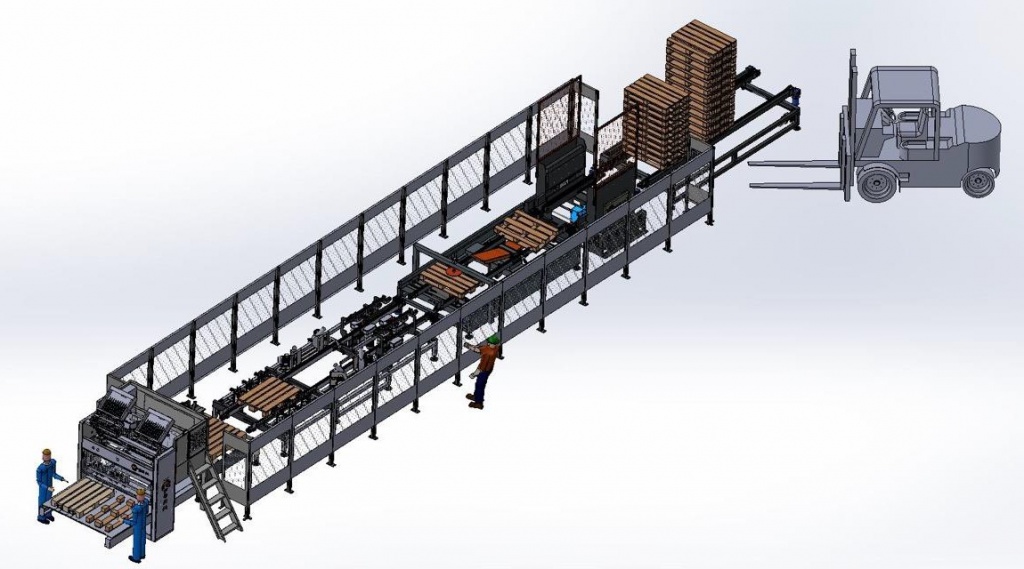

СХЕМА ЛИНИИ:

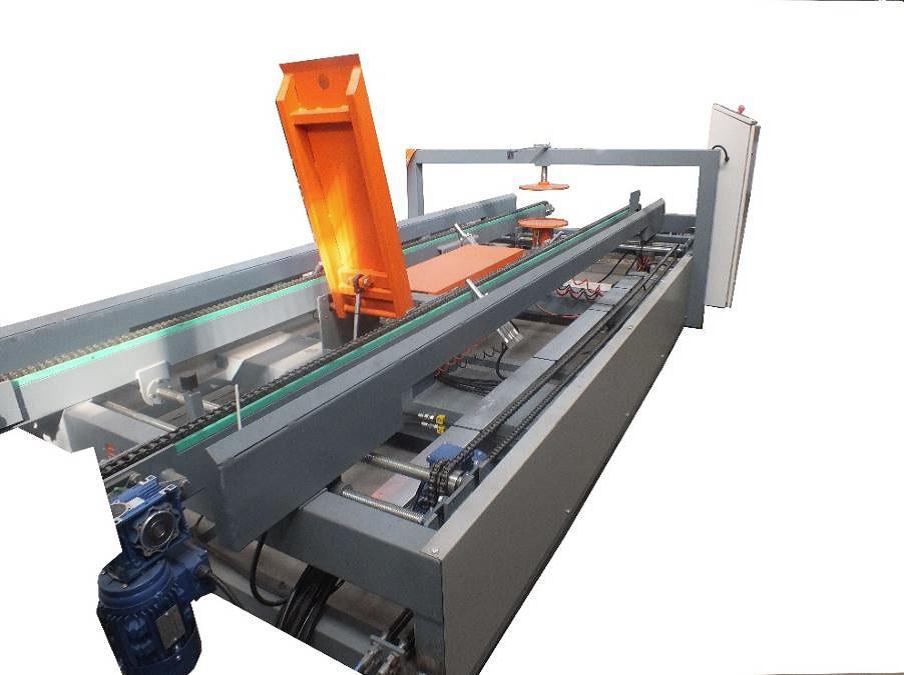

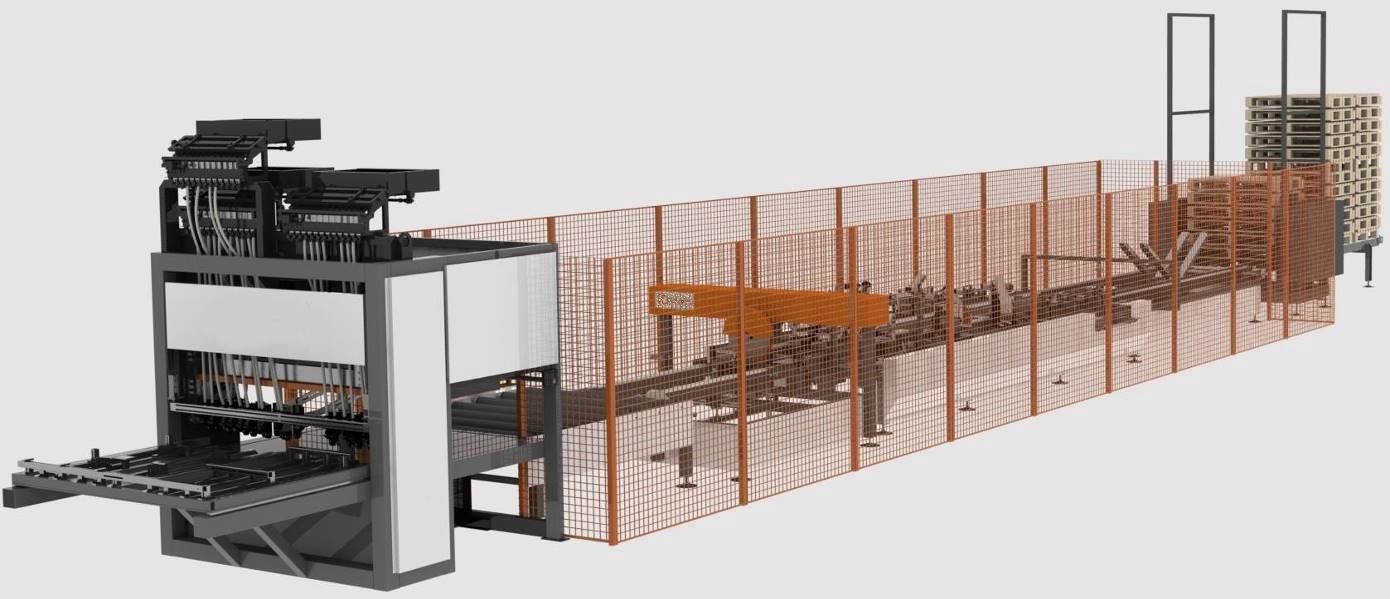

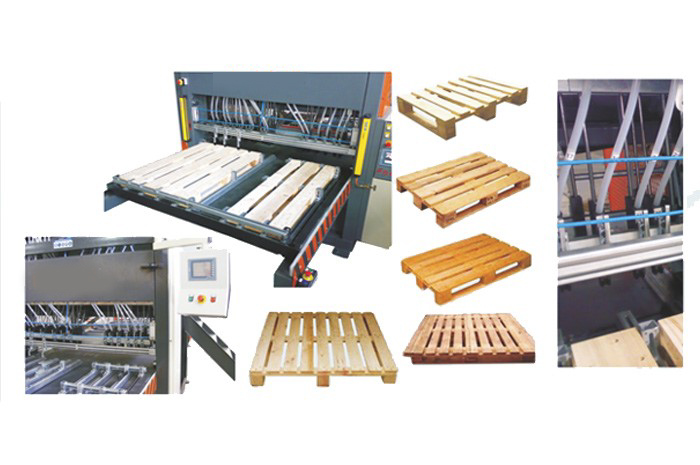

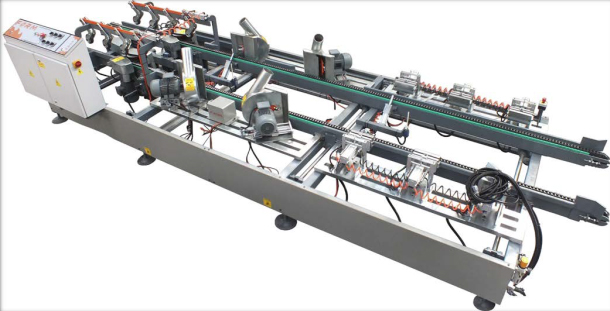

УЗЛЫ ЛИНИИ:


560 3.jpg


560 4.jpg

560 7.jpg

560 5.jpg

560 6.jpg

ГАБАРИТЫ ЛИНИИ: ДЛИНА – 32 М, ШИРИНА: 2,5 М, ВЫСОТА: 3,5 М.

ДАВЛЕНИЕ: 6-8 БАР.

ОБЩЕЕ КОЛ-ВО ПЕРСОНАЛА: 2-4 ЧЕЛ.

ПРОИЗВОДИТЕЛЬНОСТЬ ЛИНИИ 4-8 ЧАСОВ: 800 ЕВРОПОДДОНОВ.

ГАРАНТИЯ: 1 ГОД.
