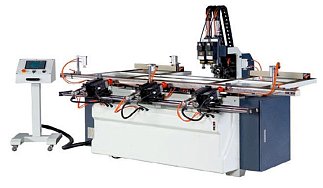

Сверлильно-пазовальный станок МDK4120С

Цена: 30,600 у.е.
1 936 709 ₽
Добавить в корзину

Оставить заявку

Предназначен для сверления глухих и сквозных отверстий, а также выборки пазов в деталях мебели, в коробках и дверных полотнах для последующей установки фурнитуры. Двери и детали мебели могут быть изготовлены как из массива древесины, так и из МДФ. Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок и петли одновременно, при этом горизонтальные шпиндели под петли имеют возможность сверления под углом от 0 до 10. Станок имеет полуавтоматический режим работы.

Без имени-1.jpg   Образцы изделий.


Выносной пульт управления станком с PLC-панелью обеспечивает удобство в обслуживании.


под дверную ручку и личину замка осуществляется двумя вертикальными шпинделями;
на один ставится фреза для выборки паза под дверную ручку,
на другой – фреза для выборки паза под тело замка.
  Центральная система смазки основных узлов и механизмов станка.
  Изготовление пазов под петли производится одновременно тремя высокооборотными горизонтальными шпинделями.
Регулировка глубины пазов под петли осуществляется за счет ограничения хода пневмоцилиндров.
  Есть возможность зарезки отверстий для ввертной регулируемой четырехштыревой петли.
Шпиндели имеют возможность сверления под углом от 0 до 10 градусов.
Технические характеристики
Максимальная длина обрабатываемой двери (мм) 2200
Ширина обрабатываемой двери (мм) 600-1000
Максимальная толщина обрабатываемой двери (мм) 60
Угол наклона шпинделя для выборки пазов под петли (град) 0-10
Максимальная глубина паза под петлю (мм) 60
Количество шпинделей (шт) 7
Частота вращения шпинделей (об/мин) 12000
Диаметр хвостовика концевой фрезы для петель, ручек и личины замка (мм) 12-13
Диаметр хвостовика концевой фрезы для обработки накладки замка и паза под личину (мм) 15-16
Мощность шпинделя для петель (КВт) 3х0,37
Мощность шпинделя для паза под личину (КВт) 2,2
Мощность шпинделя для накладки замка (КВт) 0,37
Мощность шпинделя для ручки и личины замка (КВт) 0,73
Габаритные размеры (мм) 2280х1860х1150
Масса станка (кг) 850
