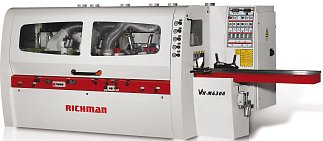

Станок четырёхсторонний для бруса VH-M533
- Технические характеристики
- Доставка
- Увеличение мощности электродвигателей
- Удлиннение рабочего стола
- Загрузочное пневматическое устройство
- Установка электронной системы позиционирования шпинделей на каждом шпинделе
- Пуск шпинделя «Y Δ»
- Тормоза на двигателях
Технические особенности
![]() |
Приемный стол четырехстороннего деревообрабатывающего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
![]() |
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
![]() |
Мощные приводные верхние и нижние вальцы четырехстороннего деревообрабатывающего станкаобеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
![]() |
Устройство подачи 4-х стороннего станка коротких заготовок позволяет обрабатывать детали длиной от 350 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.
|
![]() |
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
![]() |
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
|
![]() |
Каждая модельимеет жесткую чугунную цельнолитую станину, гасящую вибрации.
|
![]() |
Устройство управления 4-х сторонним станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
![]() |
Одним из важных составляющих надежности четырехстороннего деревообрабатывающего станка 633 является его электрическая часть. Все комплектующие поставляют такие известные компании как » (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
![]() |
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание 4-х стороннего станка. |
![]() |
Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки четырехстороннего станка. |
![]() |
Пневматическим прижимом оснащены не только подающие ролики, но и прижимные «утюжки» на верхних шпинделях, что гарантирует надежный прижим и отсутствие вибрации в зоне реза. |
![]() |
Четырехсторонний деревообрабатывающий станок оснащен сервоприводом (ситема цифрового автоматического позиционирования) верхнего горизонтального и левого вертикального шпинделей. |
![]() |
Боковые пневмоприжимы, обеспечивают точное и надежное позиционирование подаваемых заготовок относительно правого вертикального шпинделя, что позволяет обрабатывать короткие и узкие заготовки.
|
![]() |
Контропоры на горизонтальных шпинделях позволяют исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников. Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
![]() |
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. Автоматическая централизованная система смазки осуществляет смазку рабочего стола по таймеру. |
Технические характеристики | |||
Модель | VH-M533 | ||
Количество шпинделей (шт) | 5 | ||
Длина обрабатываемой заготовки (мм) | 350 |
||
Ширина обработки (мм) | 50-330 | ||
Высота обработки (мм) | 20-250 | ||
Скорость подачи (м/мин) | 6-36 | ||
Частота вращения шпинделей (об/мин) | 6000 |
||
Мощность двигателя подачи (КВт) | 7,5 | ||
Мощность нижнего шпинделя (КВт) | 11 | ||
Мощность правого шпинделя (КВт) | 11 | ||
Мощность левого шпинделя (КВт) | 11 | ||
Мощность верхнего шпинделя (КВт) | 15 | ||
Мощность 2-го верхнего шпинделя (КВт) | - | ||
Мощность 2-го нижнего шпинделя (КВт) | 11 | ||
Мощность двигателя подъема траверсы (КВт) | 1,5 | ||
Сервопривод верхнего шпинделя (КВт) | 0,75 | ||
Сервопривод левого шпинделя (КВт) | 0,37 | ||
Суммарная мощность (КВт) | 69,5 | ||
Диаметр шпинделей (мм) | 50 | ||
Диаметр инструмента на 1-ом шпинделе (мм) | 140 | ||
Диаметр инструмента на вертикальных шпинделях (мм) | 140-230 | ||
Диаметр инструмента на горизонтальных шпинделях (мм) | 140-230 | ||
Размеры подающих роликов (мм) | 180х40х50 | ||
Габаритные размеры (м) | 5,4х2,3х2,1 | ||
Масса станка (мм) | 8800 |
