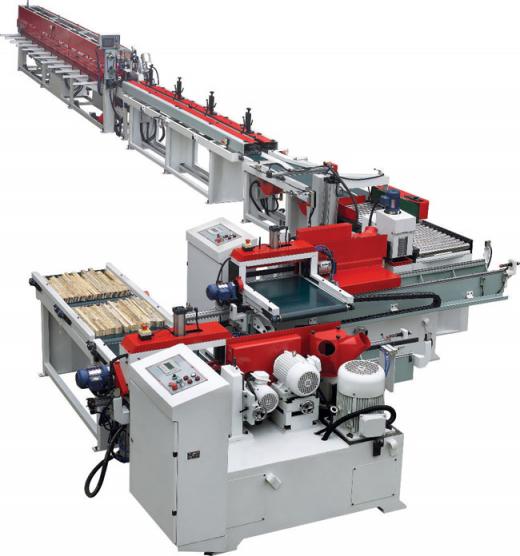

Автоматические линии сращивания AFJ60
Автоматические линии сращивания AFJ60
Артикул: 2656
Макс. длина плети: 6000 мм
Макс. сечение плети: 150х80 мм
Мощность: 48 КВт
Габариты: 18,7х6х1,8 м
Масса: 9600 кг
Макс. сечение плети: 150х80 мм
Мощность: 48 КВт
Габариты: 18,7х6х1,8 м
Масса: 9600 кг
7 368 794 ₽
103 900 у.е.
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
AFJ60 |
| Максимальная длина плети (мм) | 6000 [3000; 4500; 9000] |
| Максимальная ширина плети (мм) | 150 |
| Максимальная высота плети (мм) | 80 |
| Автоматические шипорезные станки | : |
| Размер рабочего стола каретки (мм) |
620х800 |
|
Максимальная ширина пакета заготовок (мм) |
620 |
|
Частота вращения пильного шпинделя (об/мин) |
2840 |
|
Частота вращения фрезерного шпинделя (об/мин) |
6000 |
|
Диаметр торцовочной пилы (мм) |
255 |
|
Диаметр фрезы (мм) |
160 |
|
Посадочный диаметр фрезерного шпинделя (мм) |
50 |
| Количество пил на левом/правом шипорезе (шт) | 2/3 |
|
Мощность привода подрезного узла лев./правого шипореза (КВт) |
0,75х2/1,5 |
|
Мощность привода торцовочной пилы (КВт) |
4 |
|
Мощность привода фрезерного шпинделя (КВт) |
15 |
|
Мощность привода гидростанции (КВт) |
2,2 |
| Суммарная мощность левого/правого шипореза (КВт) | 20,9/20,7 |
| Автоматический пресс для сращивания | : |
|
Длина прессуемой заготовки (мм) |
6000 |
|
Максимальное усилие прессования (кг) |
7800 |
|
Скорость подачи заготовки в пресс (м/мин) |
70 |
| Диаметр торцовочной пилы (мм) | 300 |
| Мощность привода торцовочной пилы (КВт) | 2,2 |
| Мощность привода гидростанции (КВт) | 4 |
| Суммарная мощность (кВт) | 48 |
| Габаритные размеры (мм) | 18700х6000х1800 |
| Вес станка (мм) | 9600 |
Предназначена для производства бессучковой сращенной древесины до 11000 погонных метров в смену. В состав автоматической линии сращивания входят: два автоматических шипорезных станка, автоматический двухпозиционный пресс для сращивания по длине, транспортирующие конвейера и сбрасыватель, предварительный пресс. На линии выполняются следующие операции: набор пакета заготовок производится на одном из трех рабочих зон, объединенных в один конвейер; подача пакета заготовок в рабочую зону, где заготовки торцуются и производится зарезка шипа с двух сторон с одновременной клеенамазкой на станке. Осуществляется поштучная подача заготовок с приемного рольганга шипорезного узла на предварительный пресс. Сборка заготовок в плеть выполняется на сборочном конвейере, торцовка плети в заданный размер производится на первой позиции пресса. На второй позиции пресса одновременно происходит опрессовка второй плети, что сокращает технологический цикл в два раза. После опрессовки происходит автоматическое сбрасывание плети на стол. Опрессовка производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца. Все операции производятся в автоматическом режиме с автоподачей заготовок.
- Набор заготовок в пакет и подача их к шипорезному станку
- Торцовка пакета заготовок
- Нарезка шипа на заготовках
- Транспортировка заготовок к шипорезному станку
- Торцовка пакета заготовок
- Нарезка шипа на заготовках
- Нанесение клея на заготовки
- Транспортировка пакета заготовок на предварительный пресс
- Поштучная подача заготовок на пресс
- Сборка плети
- Торцовка плети в заданный размер
- Опрессовка плети с двух сторон
- Сброс готовой плети на приемный стол
|
Перемещение каретки шипорезного станка осуществляется по усиленным двойным линейным направляющим немецкого производства. |
|
Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
|
Эргономичная сенсорная панель управления, позволяет контролировать как всю линию в целом, так и отдельно каждый узел. |
|
Верхний и нижний приводные рифленые ролики (с пневматическим прижимом верхних роликов) обеспечивают подачу ламелей с предварительным наживлением на минишип в пресс сращивания. |
|
Предварительный пресс гарантирует надежный и точный процесс сращивания. |
|
Станина с усиленными стойками, обеспечивает высокую жесткость всей конструкции пресса. Двухпозиционный рабочий стол пресса сокращает общий цикл обработки заготовок. |
