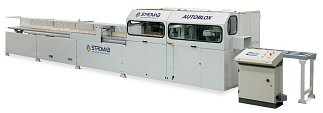

Линия с ЧПУ для производства деталей домов AUTOBLOX
Позволяет в автоматическом режиме произвести торцовку, фрезерование чашки, торцевое фрезерование и сверление под нагели.
- Технические характеристики
- Доставка
Выполняются операции: автоматическая подача бруса, точная торцовка бруса в размер, фрезерование чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери). Все операции выполняются в автоматическом режиме.
Система управления станка.
Логика автоматизация базируется на софтвере TwinCAT – Beckhoff.
Простой и интуитивный интерфейс станка с сенсорным экраном для конфигурации и программирования станка.
Станок принимает напрямую файлы с раширением .BTL (версия 10.6)
(Примечание: только процесскей/processkey, поддерживаемые станком, будут импортироваться и управляться).
Оптимизация обработки выполняется контроллером станка, для сокращения отходов и оптимизирования самого рабочего процесса.
Панельный ПК комплектуется источником бесперебойного питания (ИБП) для гарантии корректного функционирования даже в случае неожиданного отключения электропитания.
Панельный ПК предназначается для работы при температуре окружающей среды от 0° до 55° C, класс защиты для фронтальной панели - IP65, для задней крышки - IP20.
Двойной интерфес Ethernet гарантирует связь по локальной сети (LAN) при помощи простого кабеля RJ-45
ZM121 Автоматическая система подачи с горизонтальными и вертикальными фрезерными узлами.
Технические характеристики | |
Перемещение щипцов на кремальере | Бесщеточным двигателем |
Определение позиции | При помощи резольвера бесщёточного двигателя |
Точность позиционирования (мм) | ±1 |
Максимальный пробег щипцов (мм) | 5250 |
Максимальная длина материала (мм) | неограниченна |
Максимальный вес материала (кг) | 275 |
Скорость позиционирования щипцов (м/мин) | 90 |
Узел формирования горизонтального и вертикального паза для соединения бруса в замок.
Технические характеристики | |
Максимальное сечение заготовок (мм) | 200х230 |
Минимальное сечение заготовок (мм) | 65х80 |
Диаметр вала (мм) | 40 |
Максимальный диаметр инструмента на горизонтальных узлах (мм) | 180 |
Максимальный диаметр инструмента на вертикальных узлах (мм) | 230 |
Минимальная ширина фрезерования (мм) | 21 |
Максимальная ширина фрезерования (мм) | 200 |
Максимальная глубина вертикального фрезерования (мм) | 70 |
Максимальная глубина горизонтального фрезерования (мм) | 45 |
Регулировка расстояния между валами фрез | ручная |
Количество пневматических прижимов для фиксирования заготовки (шт) | 2 |
Способ перемещения фрезерного инструмента | Гидропневматическим цилиндром |
Мощность двигателя каждой врезы (кВт) | 4 |
Скорость вращения вертикальных фрез (об/мин) | 4640 |
Скорость вращения горизонтальных фрез (об/мин) | 5930 |
Диаметр аспирационного патрубка (мм) | 100 |
ZA208 Торцовочный узел.
Технические характеристики | |
Диаметр пильного диска (мм) | 600 |
Максимальное сечение заготовок (мм) | 200х230 |
Способ перемещения пильного узла | Гидропневматическим цилиндром |
Мощность двигателя (кВт) | 7,5 |
Способ фиксации заготовки | два пневматических прижимных цилиндра |
ZA209 Сверлильный узел.
Технические характеристики | |
Максимальный диаметр сверления (мм) | 35 |
Мануальная регулировка высоты сверления (мм) | 85 |
Максимальная глубина сверления (мм) | 230 |
Привод сверла | гидропневматический |
Настройка горизонтального перемещения | электрическими концевыми выключателями |
Мощность двигателя (кВт) | 2,1 |
Скорость вращения (об/мин) | 1450 |
Количество пневматических прижимных цилиндров (шт) | 1 |
ZA210 Узел формирования торцевого паза для оконных вставок.
Технические характеристики | |
Посадочный диаметр инструмента (мм) | 40 |
Максимальный диаметр фрез (мм) | 230 |
Минимальная ширина фрезерования (мм) | 21 |
Максимальная ширина фрезерования (мм) | 40 |
Максимальная глубина паза (мм) | 55 |
Вертикальный пробег позиционирования агрегата с механическим индикатором (мм) | 100 |
Способ перемещения | вручную |
Мощность двигателя (кВт) | 4 |
Скорость вращения (об/мин) | 4640 |
Количество пневматических прижимных цилиндров для фиксации заготовки (шт) | 2 |
ОПЦИИ:
ZA233 - Электронное позиционирование высоты горизонтальных фрез при помощи бесщеточного двигателя и шарикового винта.
ZA234 - Электронное позиционирование открытия вертикальных фрез при помощи бесщеточного двигателя и шарикового винта.
ZA328 - Поднятие вертикальных фрез, контроллируемое программирующим устройством, для выполнения Тирольского замка (Примечание: используется совместно с ZA234).
ZA090 - Электронное позиционирование высоты сверлильного узла при помощи бесщёточного двигателя и шарикового винта.
ZA122 - Электронное позиционирование высоты торцевой фрезы при помощи бесщеточного двигателя и шарикового винта.
ZA212 - Рольганг с роликами ∅90.
ZA231 - 4 двигателя увеличенной мощности 7,5 л.с. для горизонтального и вертикального фрезерных узлов.
ZA111 - Принтер этикеток - прямой тепловой MO9416XLTD Печатает на термобумаге. В комплект входит рулон с 1000 этикетками белой защищенной термобумаги. Размер 70х50, низкая устойчивость к свету. Без каттера.
ZA276 - Принтер этикеток - термоперенос MO9416 XLTT Печатает на нормальной бумаге. В комплект входит рулон с 1000 этикетками обычной белой бумаги. Размер 70х50 и восковая лента шириной 110 мм и длиной 300 м, что делает этикетку более устойчивой к свету. Без каттера.
- Инструмент рассчитывается на основе чертежей замка.
