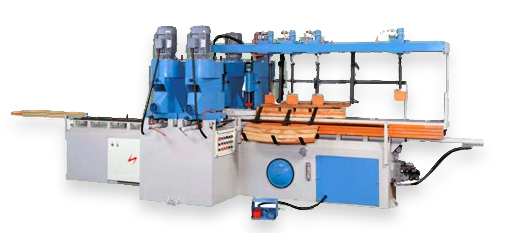

Продольный фрезерно-шлифовальный станок JGS 4TA [JGS 2TA; JGS 6TA]
Предназначен для фрезерования деталей стульев, столов, кресел, диванов, кроватей и других мебельных элементов. Изготавливается шаблон профиля изделия, который устанавливается на станок. Обработка производится за одну установку, деталь фиксируется на рабочем столе пневмоприжимами, стол перемещается вдоль рабочих узлов. Заготовка проходит через фрезерные и шлифовальные узлы, которые при помощи обкатных роликов, точно повторяют контур шаблона. Высокая точность комплексной обоработки достигается за счет того, что деталь жестко зафиксирована на столе, который перемещается вдоль рабочих узлов станка.
Образцы готовой продукции. |
Технические характеристики | |||
JGS 4TA | JGS 2TA | JGS 6TA | |
Размеры обрабатываемой заготовки (мм) | 1500х360х100 | ||
Мощность двигателей на 1,2 шпинделе (КВт) | 5,5 | 5,5 | 3,5 |
Мощность двигателей на 3,4 шпинделе (КВт) | - | 3,5 | 3,5 |
Мощность двигателей на 5,6 шпинделе (КВт) | - | - | 5,5 |
Диаметр шпинделей (мм) | 40 | 40 | 40 |
Мощность двигателя гидроподачи (КВт) | 3 | 3 | 5 |
Количество оборотов шпинделей (об/мин) | 8000-9600 | 9500 | 9500 |
Изменение скорости подачи | инвертер | инвертер | инвертер |
Давление в пневмосистеме (МПа) | 6 | 6 | 6 |
Габариты станка (м) | 4,38х2,2х2,1 | 5,14х2,2х2,1 | 5,9х2,2х2,1 |
Вес станка (кг) | 2890 | 3290 | 4000 |
