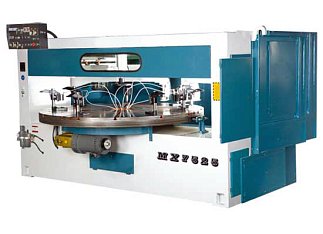

MX 7516 [MX 7518; MX 7525]

Цена: 13600 у.е.
Добавить в корзину

Оставить заявку

Предназначены для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и др. Принцип работы станка следующий: шаблон, укладывается на стол таким образом, чтобы ось его вращения совпадала с осью вращения стола. На шаблон укладывается заготовка, квадратной, прямоугольной или многоугольной формы и сверху фиксируется пневмоприжимом над центром стола. Стол с шаблоном и заготовкой вращается, копировальный подшипник, прижимаясь к вращающемуся шаблону, сообщает нужную траекторию движения фрезе - таким образом, происходит обработка тел вращения любой сложности с высокой производительностью. Для фрезерования по периметру плоских заготовок, например сидений стульев, столешниц заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола. Для продольного фрезерования, например ножек стульев, применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола.Станок оснащен 2-мя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы.

Технические особенности

Сиденья стульев, столешницы и пр.
Ножки стульев, спинки стульев, вешалки и др. криволинейные изделия.
Станки оснащены 2-мя шлифовальными узлами (опция).
Технические характеристики
Модель   MX7516  MX7518 MX7525
Диаметр стола (мм) 1170 1630 1830
Диаметр обработки (мм) 250-1600 410-1850 610-2500
Высота шпинделя (мм) 130 130  130
Диаметр шпинделя (мм) 25,4; 30; 35 25,4; 30; 35 25,4; 30; 35
Скорость вращения шпинделя (об/мин) 9000 9000 9000
Скорость вращения стола (об/мин) 0,5-3 0,5-3 0,5-3
Диаметр копировального подшипника (мм) 100 100 100
Мощность привода фрезы (КВт) 7,5х2 7,5х2 7,5х2
Мощность привода вращения стола (КВт) 1,5 1,5 2,2
Диаметр аспирационных патрубков (мм) 100 150 150
Габариты станка (мм) 2630х2080х1800 2630х2080х1800  3060х2600х1730
Вес нетто (кг) 1840 2500  3850
