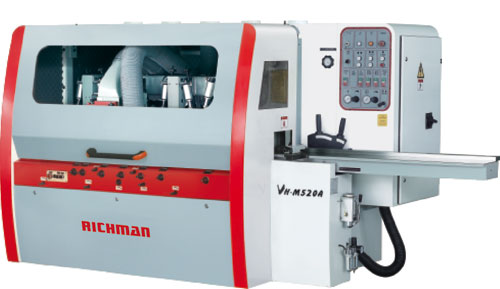

Richman VH-M520 [523]

Цена: 23 400 у.е.
1 481 013 ₽

Четырехсторонний продольно-фрезерный станокпредназначен для высокоточной четырехсторонней обработки деревянной заготовки с целью получения высококачественных изделий за один проход. После обработки на 4-х стороннем станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Также на станке установлен звукоизоляционный кожух, обеспечивающий дополнительную безопасность и пониженный уровень шума при работе. Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений.

дополнительно комплектуется

  • Установка универсальных шпинделей с возможностью поворота на 360 градусов
  • Установка пильного шпинделя
  • Увеличение частоты оборотов шпинделей до 9000 об/мин
  • Увеличение скорости подачи до 45 м/мин
  • Автоматическая система подачи заготовок
  • Увеличение мощности электродвигателей
  • Установка электронной системы позиционирования шпинделей
  • Установка автоматической системы смазки стола

Технические особенности

Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]

Четырехстороннего деревообрабатывающего станка разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел.

Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]

Приемный стол четырехстороннего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523] Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]
Мощные приводные верхние и нижние вальцы четырехстороннего деревообрабатывающего станка обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]
Устройство подачи четырехстороннего станка коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.

Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523] Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.

Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523] Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]
Каждая модель четырехстороннего деревообрабатывающего станка имеет жесткую чугунную цельнолитую станину, гасящую вибрации.

Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523] Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]  Одним из важных составляющих надежности является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523] Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523] Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]
Возможность установки на последнем шпинделе четырехстороннего деревообрабатывающего станка блока дисковых пил.
Четырехсторонний деревообрабатывающий станок Richman VH-M520 [523]
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.
 Технические характеристики VH-M520 [VH-M523]
Количество шпинделей (шт) 5
Длина обрабатываемой заготовки (мм) от 200
Ширина обработки (мм) 18-210 [18-230]
Высота обработки (мм) 8-130 [8-160]
Скорость подачи (м/мин) 5-24 [7-28]
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (КВт)  4 [5,5]
Мощность нижнего шпинделя (КВт)  5,5 [7,5]
Мощность правого шпинделя (КВт) 5,5 [7,5]
Мощность левого шпинделя (КВт) 5,5 [7,5]
Мощность верхнего шпинделя (КВт) 7,5 [11]
Мощность 2-го нижнего шпинделя (КВт)  5,5 [7,5]
Мощность двигателя подъема траверсы (КВт)   0,75
Суммарная мощность (КВт)  35 [47]
Диаметр шпинделей (мм)  40
Диаметр инструмента на 1-ом шпинделе (мм)  125
Диаметр инструмента на вертикальных шпинделях (мм)  125-180
Диаметр инструмента на горизонтальных шпинделях (мм)  125-180
Диаметр подающего ролика (мм)  140
Диаметр вытяжного патрубка (мм) 140
Габаритные размеры (мм) 3700х1650х1750
Масса станка (кг)  3300 [3500]
