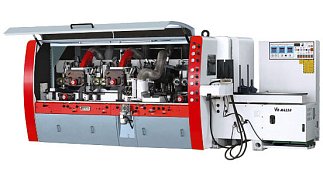

Высокоскоростной строгально-калевочный станок VH-M623Н
- Технические характеристики
- Комплектация
- Доставка
Количество шпинделей (шт) | 6 |
Длина обрабатываемой заготовки (мм) | от 200 |
Ширина обработки (мм) | 25-230 |
Высота обработки (мм) | 8-160 |
Скорость подачи (м/мин) | 6-60 |
Частота вращения шпинделей (об/мин) | 6000 |
Мощность двигателя подачи (КВт) | 11 |
Мощность нижнего шпинделя (КВт) | 7,5 |
Мощность правого шпинделя (КВт) | 7,5 |
Мощность левого шпинделя (КВт) | 7,5 |
Мощность верхнего шпинделя (КВт) | 11 |
Мощность 2-го верхнего шпинделя (КВт) | 11 |
Мощность 2-го нижнего шпинделя (КВт) | 7,5 |
Мощность двигателя подъема траверсы (КВт) | 0,75 |
Суммарная мощность (КВт) | 66 |
Диаметр шпинделей (мм) | 50 |
Диаметр инструмента на 1-ом шпинделе (мм) | 140-160 |
Диаметр инструмента на вертикальных шпинделях (мм) | 140-230 |
Диаметр инструмента на горизонтальных шпинделях (мм) | 140-230 |
Диаметр подающего ролика (мм) | 140 |
Диаметр вытяжного патрубка (мм) | 150 |
Габаритные размеры (мм) | 5200х1900х2000 |
Масса станка (кг) | 8000 |
Дополнительные возможности модели:
- увеличение мощности электродвигателей;
- установка пильного шпинделя;
- установка автоматической системы смазки стола;
- увеличение частоты оборотов шпинделей до 9000 в минуту;
- установка электронной системы позиционирования шпинделей.
Технические особенности
![]() |
Универсальный пульт управления позволяет контролировать как станок в целом, так и отдельно каждый узел. |
![]() |
Постоянную плавную подачу деталей различного сечения обеспечивают мощные приводные верхние и нижние вальцы. |
![]() |
Приемный стол имеет хромированное покрытие (толщина 0,3 мм). Это увеличивает ресурс станка и снижает трение между столом и заготовкой. Рычагами настройки возможна регулировка по горизонтали и вертикали. |
![]() |
Нижние и верхние вальцы из полиуретана обеспечивают безупречную обработку заготовок из самых мягких пород. |
![]() |
В конструкции предусмотрено устройство подачи коротких заготовок. Можно обрабатывать детали от 200 мм. Для предотвращения остановки плавной подачи по всей длине расположены приводные хромированные вальцы.
|
![]() |
Прошедшие прецизионную обработку высокоточные шпиндели с подшипниками SKF гарантируют безупречное качество строганой поверхности. Стандартная частота вращения составляет 6000 об/мин.
|
![]() |
Конструкция линейки подходит для установки на первый горизонтальный шпиндель, ножевую головку с подрезной фрезой, формирующей предварительную вертикальную базу. |
![]() |
Для гашения вибрации станок оборудован жесткой цельнолитой чугунной станиной.
|
![]() |
Устройство управления отвечает всем требованиям безопасности и эргономики. Система позиционирования шпинделей находится спереди и на каждом шпинделе, что облегчает наладку и перенастройку. |
![]() |
Для электрооснащения использованы комплектующие Siemens и Schneider (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
![]() |
Встроенные насосы обеспечивают смазку узлов и подающего стола централизованно, что упрощает обслуживание оборудования. |
![]() |
Электронное устройство изменения скорости подачи обеспечивает максимально плавную регулировку движения заготовок. |
![]() |
Доводка заточенных ножей осуществляется методом прифуговки на шпинделе. |
![]() |
Предусмотрен прямой или профильный джойнтер. |
![]() |
Пневматический прижим подающих роликов и прижимных утюжков на верхних шпинделях исключает вибрации и обеспечивает надежную фиксацию. |
![]() |
Станок оснащен надежным сервоприводом (системой цифрового автоматического позиционирования шпинделей).
|
![]() |
Боковые пневмоприжимы обеспечивают точное и надежное позиционирование подаваемых заготовок относительно правого вертикального шпинделя. За счет этого возможна обработка коротких и узких элементов. |
![]() |
Контропоры на горизонтальных шпинделях исключают биение при максимальной нагрузке и повышают срок службы подшипников. |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
