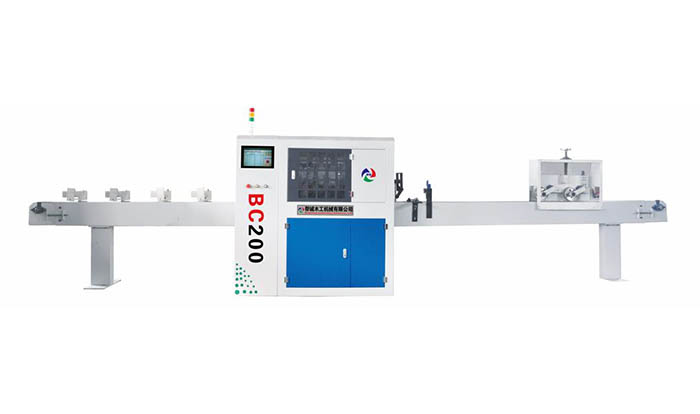

Линия оптимизации BC-200
- Технические характеристики
- Видео
- Доставка

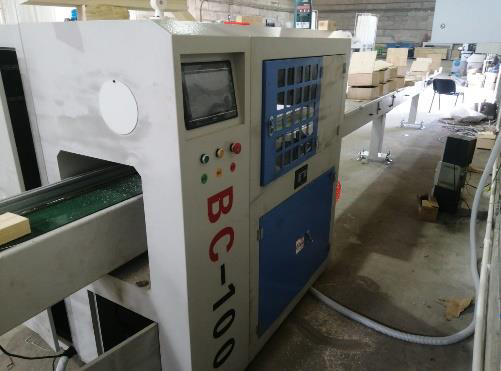

Роликовая линия оптимизации предназначена для поперечного раскроя пиломатериалов с программируемой оптимизацией и вырезки дефектов со считыванием по флуоресцентным меткам. Легкое в использовании программное обеспечение позволяет настроить новую программу резки за считанные секунды, а затем сохранять ее в памяти контроллера. Линия применяется в предприятиях и цехах по производству столярно-строительных изделий, производству различных клееных изделий и погонажа, производству мебели и т.д.
Описание основных рабочих программ
1. Распиловка по дефектным местам: то есть распиловка по маркировке люминисцентным карандашом. Удаление поверхностных дефектов сырья (усечение, удаление хвостов, удаление сучков и т. д.), высокая точность распила, возможность распиловки близко к сучкам.

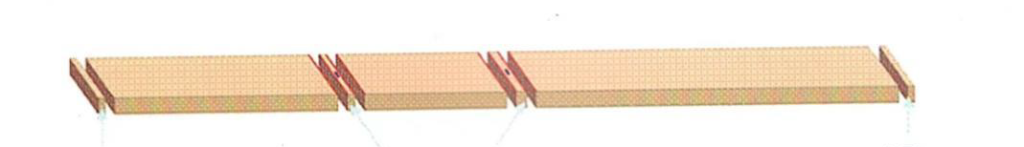

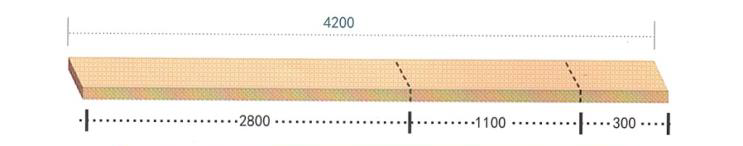

2. Оптимальная распиловка длинных заготовок: в соответствии с диапазоном длин исходных материалов, которые можно распилить, предпочтительно выбирается самый длинный материал, который можно распилить в списке. После резки самый длинный материал, который можно распилить, вновь выбирается из списка. остальные материалы опять по списку. И так до тех пор, пока не останется материала, который можно распилить:

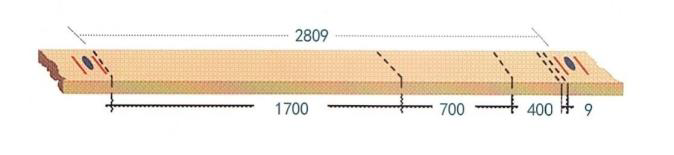

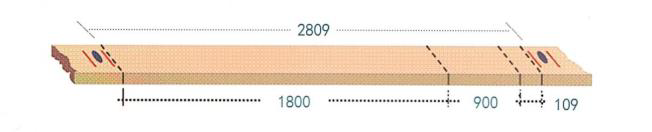

3. Оптимальная распиловка заготовок с дефектовкой: как показано на рисунке, длина хорошего материала между отмеченными дефектами составляет 2809 мм. После распила остается заготовка длиной 109 мм. Некоторые фабрики могут использовать его как материал для шипового соединения, а некоторые не могут его использовать и могут использовать только как отходы. Однако при оптимизированной распиловке в итоге остается всего 9 мм обрезков. (2800-2700)/2700=3,7%, выход увеличивается на 3,7%

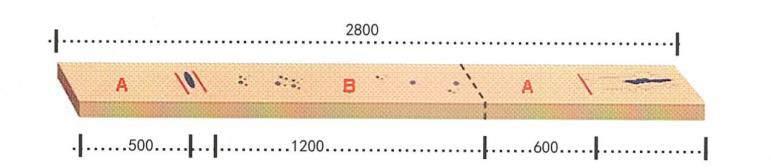

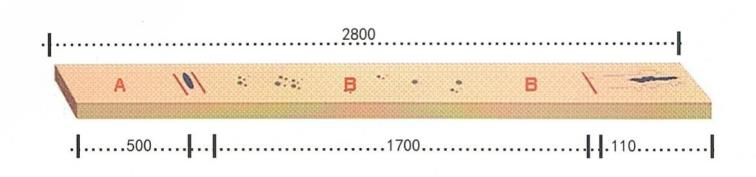

4. Распиловка с оптимизацией по приоритетам: после каждой спецификации и размера, установленных заказчиком, различаются разные значения в соответствии с фактическим установленным приоритетом. В пределах каждого диапазона, который можно распилить, для распиловки предпочтительно выбирается размер с наибольшей ценностью.
Технические характеристики |
|
Мощность двигателя пильного механизма (кВт) | 7,5 |
Количество оборотов пилы (об/мин) | 0 - 3500 |
Размер заготовки для оптимизации (мм) | 30 х 130 |
Скорость подачи на входе (м/мин) | 0 - 100 |
Скорость подачи на обработке (м/мин) | 30 - 80 |
Высота обработки (мм) | 0 - 120 |
Максимальная длина на входе (мм) | 4000 |
Минимальная длина на входе (мм) | 450 |
Точно резания |
1м (±0,5мм), 1,5(±1мм), 2м(±1,5) |
Общая установленная мощность (кВт) |
13,25 |
Размер выхода под аспирацию (мм) |
110 |
Давление в пневмосистеме (МПа) |
0,6 (±0,05) |
Длина линии (м) |
16,5 |
ОСНОВНЫЕ ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ЛИНИИ ВС-200
![]() |
Эргономичная панель управление |
|
![]() |

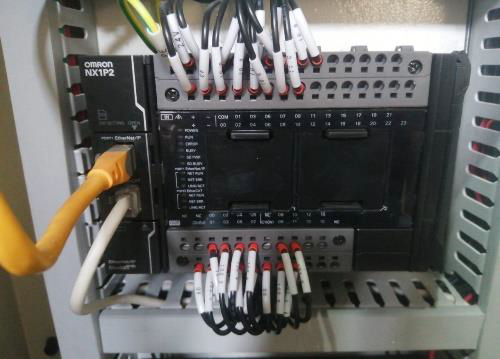

Контроллер управления "OMRON" |
|
![]() |

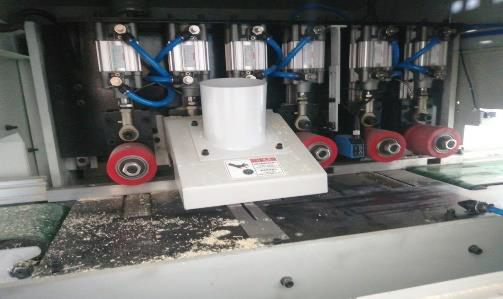

Безопасный блок резания |
|
![]() |
Датчик определения начала заготовки | |
![]() |
Сервопривод конвейера с энкодером, считывающим длину заготовки |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
