Станок деревообрабатывающий с универсальным шпинделем VH-M523U [623U]
- Технические характеристики
- Доставка

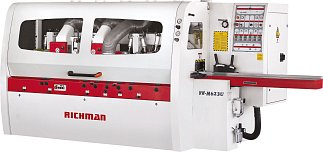

Представляет собой прекрасное сочетание высокой надежности деревообрабатывающего станка с высокими техническими характеристиками и высшим качеством обработки деревянных заготовок. Четырехсторонний деревообрабатывающий станок Richman VH-M523U [623U] идеальное решение для цеха деревообработки по цене и качеству. Сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.
дополнительно комплектуется
- Установка универсальных шпинделей с возможностью поворота на 360 градусов
- Установка пильного шпинделя
- Увеличение частоты оборотов шпинделей до 9000 об/мин
- Увеличение скорости подачи до 45 м/мин
- Автоматическая система подачи заготовок
- Увеличение мощности электродвигателей
- Установка электронной системы позиционирования шпинделей
- Установка автоматической системы смазки стола
|
Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
|
Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
|
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
|
Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
|
Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.
|
|
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
|
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин. |
|
Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу. |
|
Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации.
|
|
Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
![]() |
Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
|
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка. |
|
Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки станка. |
|
Универсальный шпиндель с возможностью поворота на 360 градусов. |
|
Возможность установки на последнем шпинделе блока дисковых пил. |
|
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. |
| Технические характеристики VH-M523U [623U] | |
| Количество шпинделей (шт) | 5 [6] |
| Длина обрабатываемой заготовки (мм) | от 200 |
| Ширина обработки (мм) | 18-230 |
| Высота обработки (мм) | 8-160 |
| Скорость подачи (м/мин) | 7-28 |
| Частота вращения шпинделей (об/мин) | 6000 |
| Мощность двигателя подачи (КВт) | 5,5 |
| Мощность нижнего шпинделя (КВт) | 7,5 |
| Мощность правого шпинделя (КВт) | 7,5 |
| Мощность левого шпинделя (КВт) | 7,5 |
| Мощность верхнего шпинделя (КВт) | 11 |
|
Мощность 2-го нижнего шпинделя (КВт) |
- [7,5] |
| Мощность универсального шпинделя (КВт) | 7,5 |
| Мощность двигателя подъема траверсы (КВт) | 0,75 |
| Суммарная мощность (КВт) |
47 [55] |
| Диаметр шпинделей (мм) | 40 |
| Диаметр инструмента на 1-ом шпинделе (мм) | 125 |
| Диаметр инструмента на вертикальных шпинделях (мм) | 125-180 |
| Диаметр инструмента на горизонтальных шпинделях (мм) | 125-180 |
| Диаметр подающего ролика (мм) | 140 |
| Диаметр вытяжного патрубка (мм) | 140 |
| Масса станка (кг) |
4000 [4700] |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
