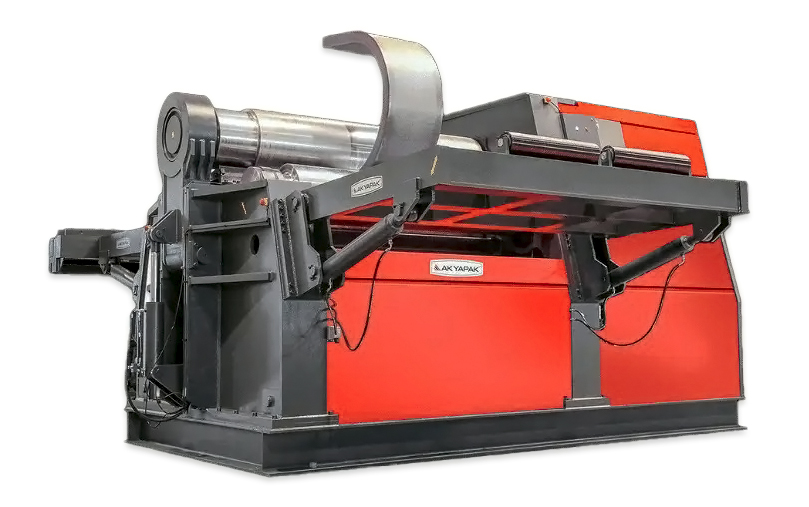

Вальцы гидравлические Akyapak серии AHS

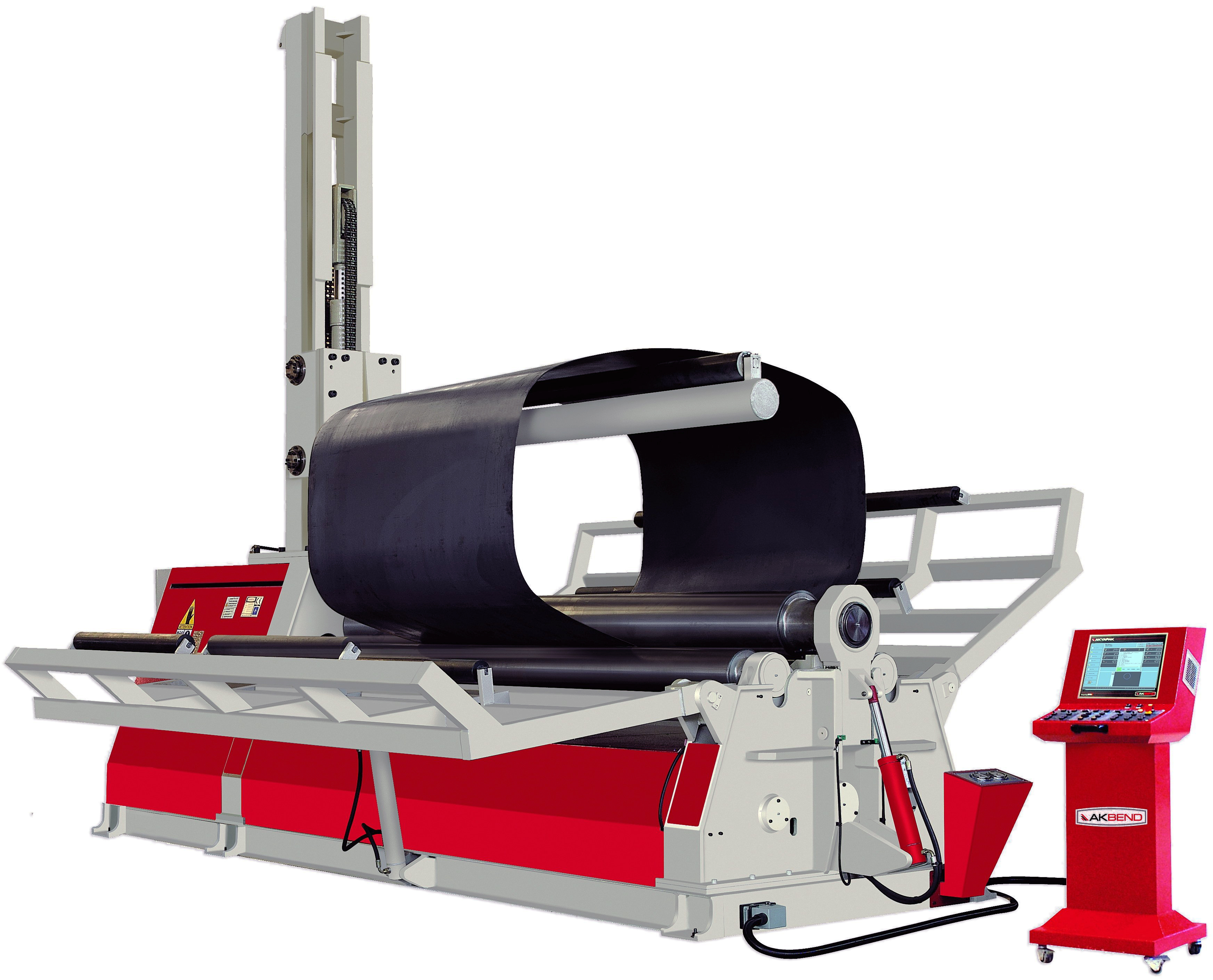

Четырехвалковые гидравлические листогибочные машины AHS используют для обработки стальных листов толщиной от 2 мм до 200 мм и шириной от 500 мм до 12 000 мм. С помощью такого оборудования изготавливают цилиндрические, эллипсоподобные и чемоданоподобные обечайки, а также конусы различных диаметров.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СИСТЕМА ПЛАНЕТАРНЫХ НАПРАВЛЯЮЩИХ

Серия AHS отличается планетарным перемещением боковых валков, что обеспечивает несколько преимуществ:

при круговой гибке и при гибке конуса можно получать меньший диаметр;

закрытый корпус защищает механизм от металлических частиц и окалины, а дополнительная смазка ему не нужна;

износ снижается, а при вращении вокруг собственной оси нагрузка на раму станка оказывается ниже, чем у линейных направляющих, где перемещение идет вверх и вниз.

ВЫСОКОПРОЧНЫЙ КОРПУС СТАНКА

Гидравлические листогибочные станки AHS оснащены усиленным корпусом, который изготовлен из сварных металлических конструкций St-52.

ПОДШИПНИКИ

Все валы установлены в сферических подшипниках. Они рассчитаны на работу под экстремальными нагрузками. Каждый валок может свободно отклоняться по всей ширине, и при этом не возникает натяжной точки, способной вызвать надлом или трещину на вале.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Вращение валов обеспечивают гидравлические моторы, работающие через усовершенствованный высокоэффективный планетарно шестеренчатый редуктор.

Усилие передается на вал напрямую, без потерь, возникающих из за дополнительных редукторов и механизмов. Гидравлическая система спроектирована так, чтобы выполнять все движения четырехвалковой листогибочной машины.

Гидравлическую систему разместили в изолированном отсеке. Поэтому на нее не воздействует внешняя среда, а смазочные материалы остаются внутри чистыми.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЗАКАЛЕННЫЕ ВАЛЫ

Поверхность валов упрочняется методом индукционной закалки. После этого их подвергают чистовой шлифовке и полировке.

ЦИФРОВОЙ ДИСПЛЕЙ

Дисплей показывает текущее положение боковых валов. Через панель управления можно задать их предельные позиции. Благодаря этому боковые валы не поднимутся выше установленного уровня, что снижает риск ошибки оператора при подгибке.

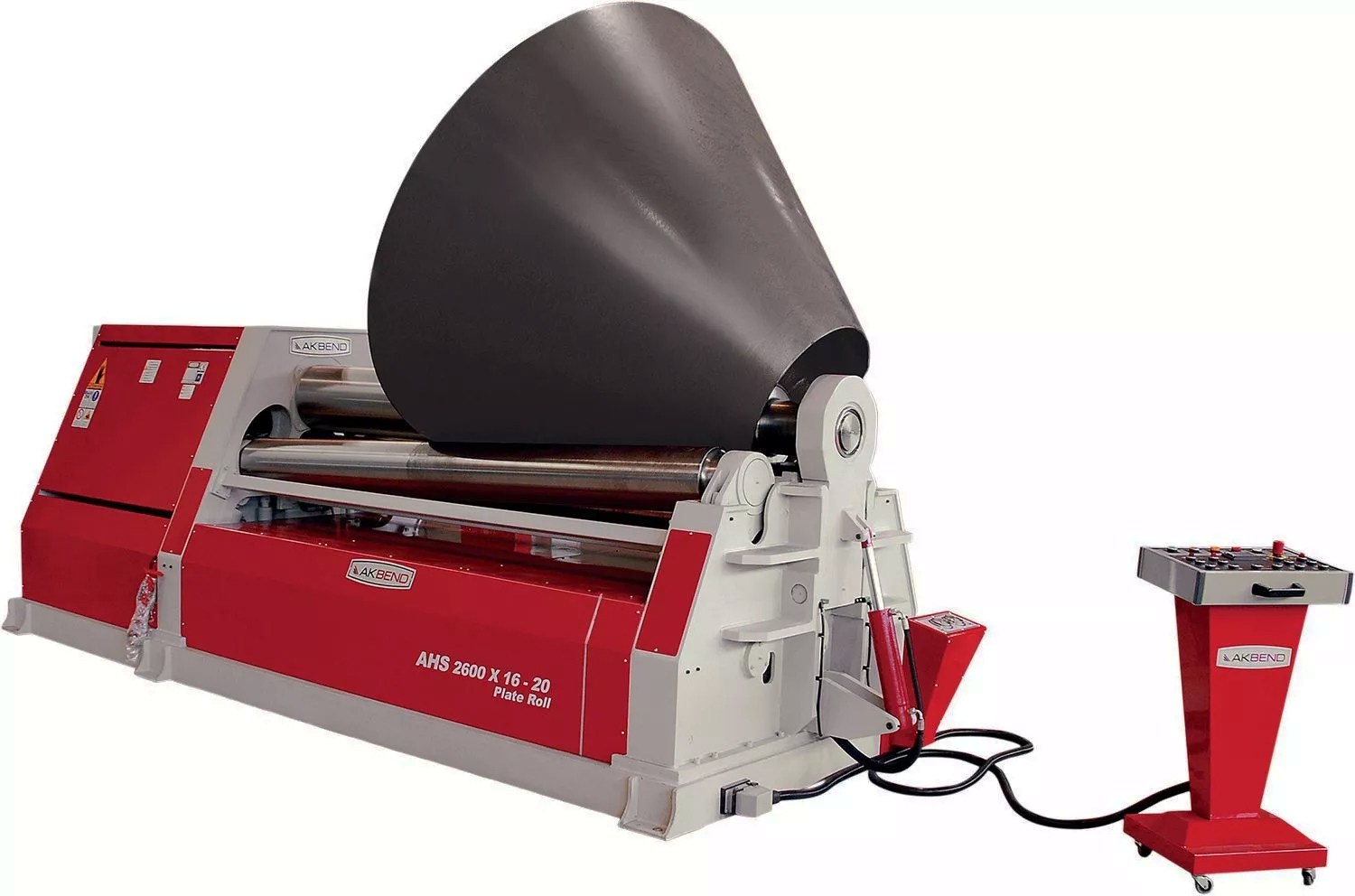

УСТРОЙСТВО КОНИЧЕСКОЙ ГИБКИ

В комплект поставки машины входит специальное приспособление для гибки конусов, а также предусмотрена наклонная установка валов с пульта цифрового дисплея.

ДВУХСКОРОСТНОЕ УПРАВЛЕНИЕ

В станке реализована возможность гибки с двумя скорными режимами - медленный и быстрый.
