Параметр |
Ед. изм. |
Значение |
|
|

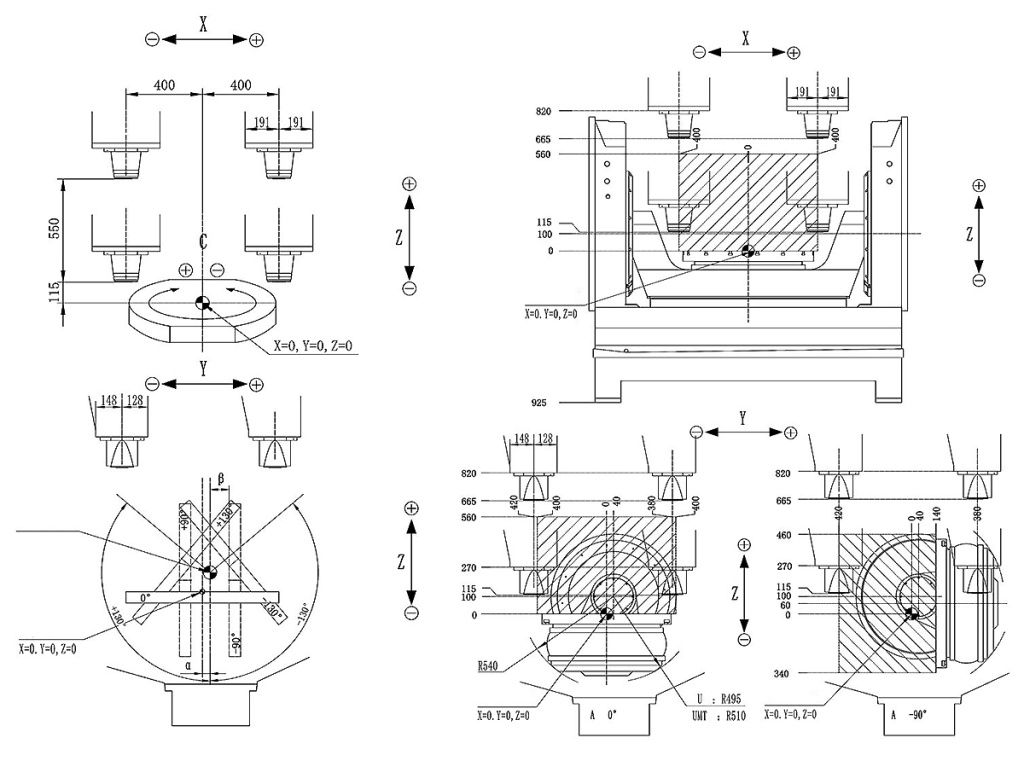

Перемещение по оси Х |
мм |
800 |
|
|
Перемещение по оси Y |
мм |
800 |
|
|
Перемещение по оси Z |
мм |
550 |
|
|
Размер зажимной поверхности стола |
мм |
630 × Ø800 |
|
|
Максимальный диаметр обрабатываемой детали |
мм |
Ø 1100 |
|
|
Максимальный вес обрабатываемой детали |
кг |
1400 |
|
|
Расстояние от плоскости рабочего стола до шпинделя (мин/макс) |
мм |
115-665 |
|
|
Рабочий стол |
|||
|
Размеры стола |
мм |
Ø 800×630 |
|
|
А-ось – наклонная ось |
° |
-130 ~ +130 |
|
|
Привод оси А |
Моментный двигатель с прямым приводом |
||
|
Крутящий момент по оси А |
Нм |
5380 |
|
|
С-ось – поворотная ось |
° |
Неограниченно |
|
|
Привод оси С |
Моментный двигатель с прямым приводом |
||
|
Крутящий момент по оси С |
Нм |
1210 |
|
|
Привод главного шпинделя |
|||
|
Мощность |
кВт |
30 |
|
|
Конус шпинделя |
|
HSK-A63 |
|
|
Крутящий момент шпинделя S1/S6 25% |
Нм |
84/125 |
|
Скорость вращения шпинделя |
об/мин |
14 000 |
|
|
Перемещения |
|||
|
Ускоренные перемещения по осям X, Y, Z |
м/мин |
48 |
|
|
Скорость позиционирования (ось А) |
об/мин |
20 |
|
|
Скорость позиционирования (ось С) |
об/мин |
70 |
|
|
Точность позиционирования |
|||
|
Точность позиционирования Х, Y, Z |
мм |
0,008 |
|
|
Точность повторного поз. Х, Y, Z |
мм |
0,005 |
|
|
Точность позиционирования по оси A |
c |
8 |
|
|
Точность позиционирования по оси C |
с |
5 |
|
|
Магазин инструмента |
|||
|
Вместимость |
шт. |
42 |
|
|
Диаметр инструмента с занятыми соседними ячейками |
мм |
80 |
|
|
Диаметр инструмента со свободными соседними ячейками |
мм |
125 |
|
|
Макс. длина инструмента |
мм |
300 |
|
|
Макс. масса инструмента |
кг |
8 |
|
|

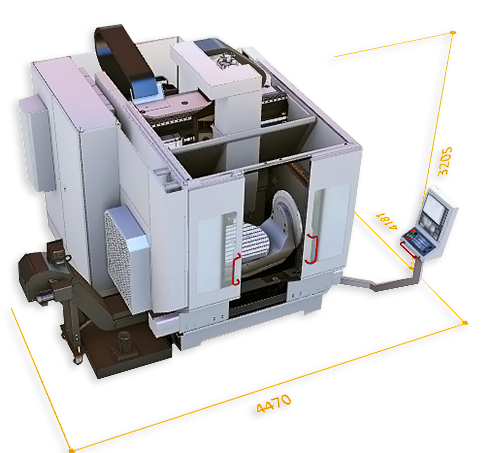

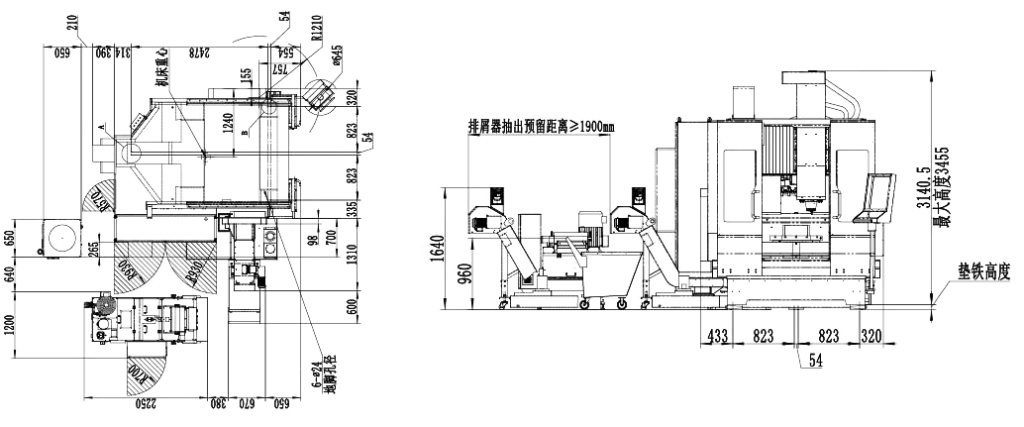

Габаритные застроечные размеры и масса |
|||
|
Длина |
мм |
4470 |
|
|
Ширина |
мм |
4181 |
|
|
Высота |
мм |
3200 |
|
|
Масса станка |
кг |
20 000 |
|
|
Прочее |
|||
|
Система ЧПУ |
|
GNC62 |
|
|
Беспроводной измерительный щуп |
мм |
+- 0,003 |
|
|
Измерение инструмента |
мм |
+- 0,003 |
|
|
|

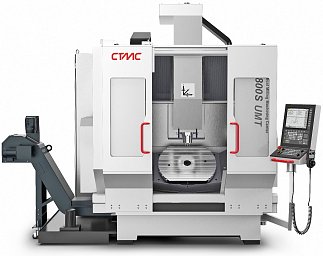

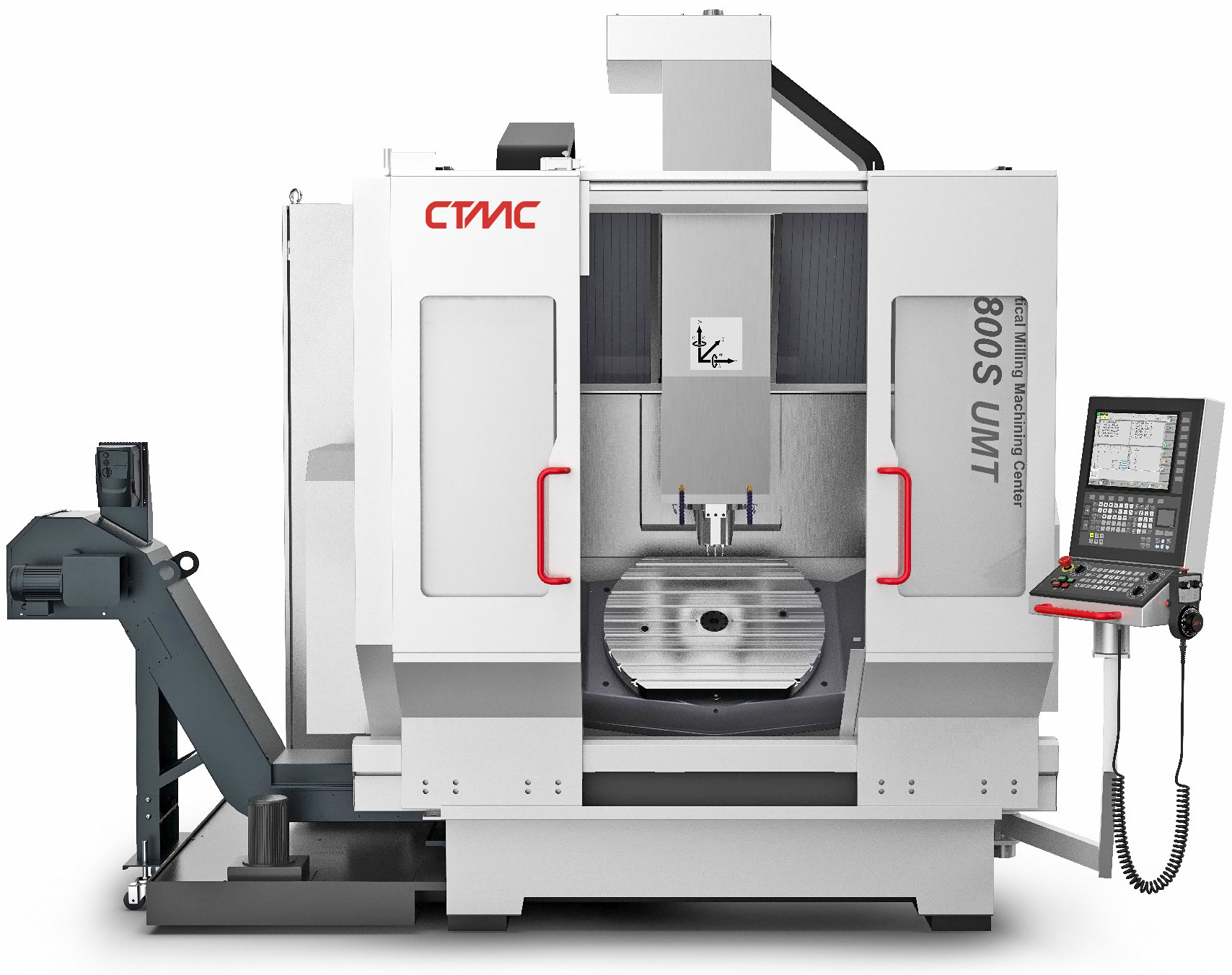

Пятиосевой фрезерный вертикальный обрабатывающий центр CTMC 800S UMT имеет увеличенное рабочее пространство и большую жесткость резания, более высокую скорость линейных перемещений (до 48 м/мин). Станина изготовлена с применением технологии минерального литья. Коэффициент демпфирования в 6-10 раз больше, чем у чугуна. Конструкция станины гасит вибрации и не подвержена тепловым деформациям.
|
|
|
|
|
|
|
|

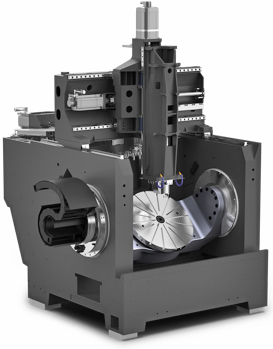

Оптимальная опора шпинделя; Вдохновленная классической конструкцией вертикально-координатно-расточных станков, она отличается превосходной жесткостью шпинделя; Поворотный стол с ЧПУ обеспечивает опору на две стенки; Ось Y поддерживается четырьмя направляющими и имеет главный привод, расположенный в центре; Кольцеобразный инструментальный магазин интегрирован со станиной станка, что обеспечивает простую конструкцию и экономию места. |
|

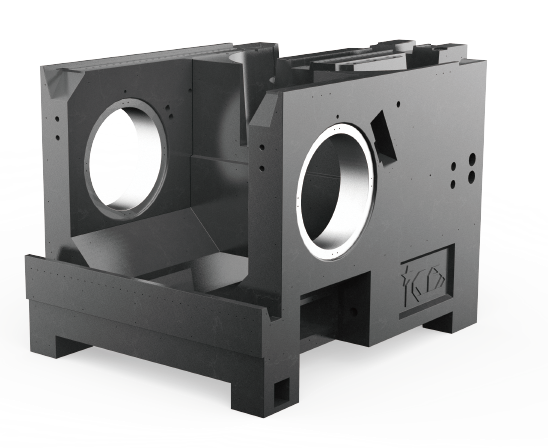

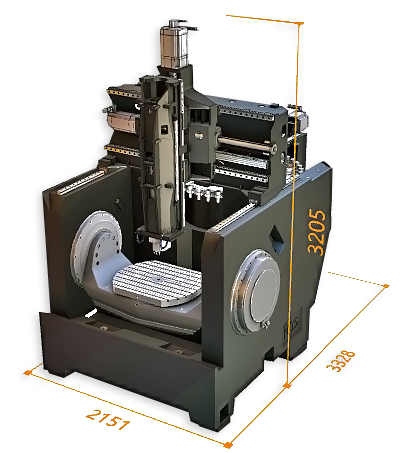

Несущая конструкция. Станина изготовлена единой отливкой из минерального литья, теплопроводность которого составляет всего 1/20 от теплопроводности чугуна, что приводит к меньшей погрешности, связанной с термической деформацией; Искусственный мрамор обладает в шесть раз большей амортизацией, чем чугун, — это обеспечивает лучшие показатели поглощения ударов;Цельнолитая конструкция значительно экономит время и затраты на последующую обработку; Технологический процесс отверждения при комнатной температуре; материал подложки, предпочтительный для международных компаний, занимающихся производством прецизионных станков. |
|
|
|

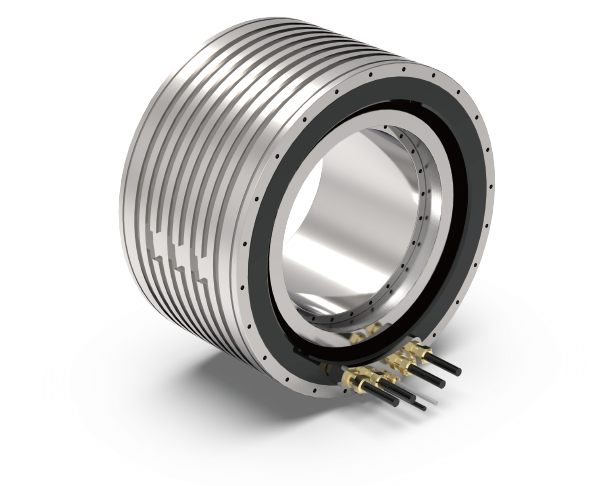

Прямой привод Хорошая способность к динамическому отклику; Отсутствие люфта, отсутствие износа трансмиссионных механизмов; в качестве основного привода для поворотной координаты используется моментный двигатель. Ось C типа U/UMT оснащена низко- и высокоскоростными двигателями с высоким крутящим моментом соответственно, что позволяет выполнять высокоточные фрезерные и токарные операции. |
|

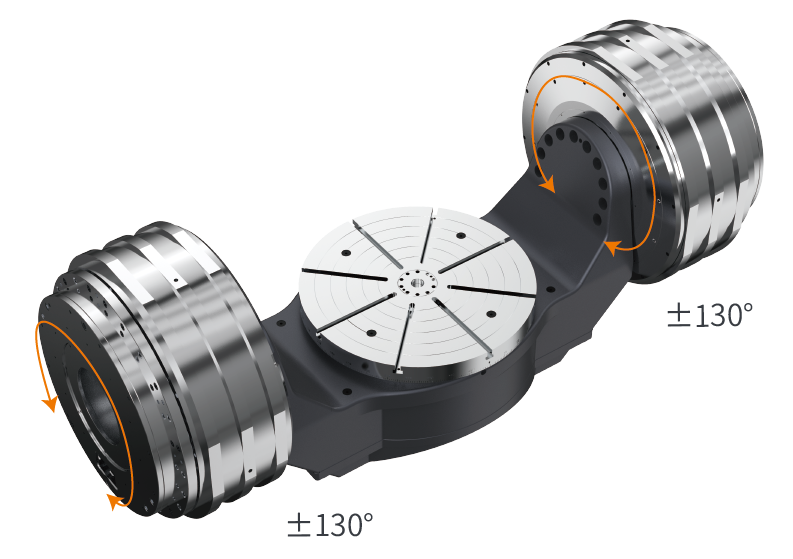

Поворотно-наклонный стол Более мощный и плавный привод;Центр тяжести приводит в движение поворотный стол люльки; Эффективно подавляет вибрацию и устраняет люфт; Обеспечить пользователям оптимальную производительность обработки данных. Размер зажимной пов-ти стола: 370 х Ø450 (мм) Центральное отв. – Ø32Н7 Центральный паз – 12Н7 Диапазон по оси А - +130°/-130° Масса заготовки – 300 кг.
|
|
|
|

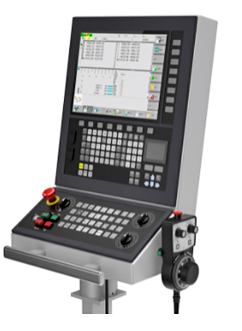

Система ЧПУ ЧПУ GNC 62 подходит для широкого спектра высокопроизводительных фрезерных станков с ЧПУ, вертикальных, горизонтальных и портальных обрабатывающих центров. Некоторые из основных особенностей: Точное определение положения/угла. Системная поддержка датчиков автономные системы трехмерного моделирования. Функции компенсации ошибок Различные виды интерполяции Высокоскоростная, высокоточная обработка Технология многоканального управления |
