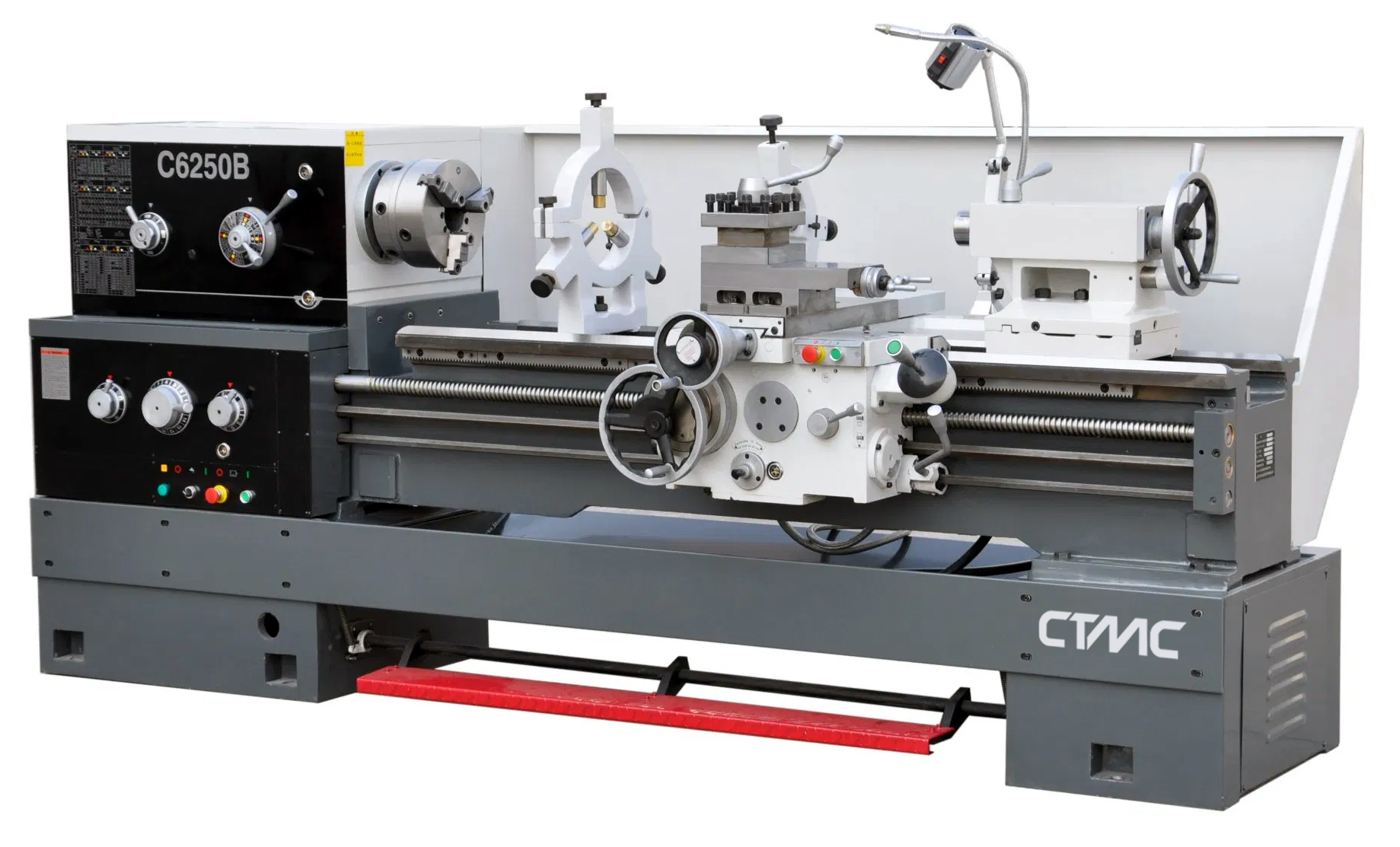

Токарно-винторезный станок CTMC C620B
Токарно-винторезный станок CTMC C620B
Артикул: 14236
Макс. Ø точения: 310 - 500 мм
РМЦ: 1000 мм
Мощность: 7,5 кВт
РМЦ: 1000 мм
Мощность: 7,5 кВт
Вес: 2750 кг
2 327 586 ₽
27000 у.е.
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
CTMC C620B |
|
Макс. диаметр над станиной (мм) |
Ø500 |
|
Макс. диаметр над суппортом (мм) |
Ø310 |
|
Ширина станины (мм) |
405 |
|
Макс. длина заготовки (мм) |
1000 |
|
Макс. длина точения (мм) |
850 |
|
Диапазон продольных подач (мм/об (дюйм/об)) |
0.063 - 6.43 мм (0.0023" - 0.2392") |
|
Диапазон поперечных подач (мм/об (дюйм/об)) |
0.027 - 2.73 мм (0.0010" - 0.1016") |
|
Нарезание метрической резьбы (мм) |
1 - 224 |
|
Нарезание дюймовой резьбы (tpi) |
28 - 1/8 |
|
Нарезание питчевой резьбы (DP) |
56 - 1/4 |
|
Нарезание модульной резьбы |
28 - 1/8 tpi |
|
Мощность двигателя шпинделя (КВт) |
7,5 |
|
Торец шпинделя |
D8 |
|
Диаметр отверстия шпинделя (мм) |
Ø80 |
|
Конус отверстия в шпинделе |
MT7 |
|
Макс. скорость вращения шпинделя (об/мин) |
1600 |
|
Размер резца (мм) |
25х25 |
|
Макс. ход резцовой салазки (мм) |
145 |
|
Макс. ход поперечной каретки (мм) |
340 |
|
Конус пиноли задней бабки |
MT5 |
|
Ход пиноли задней бабки (мм) |
150 |
|
Поперечное смещение корпуса задней бабки (мм) |
±15 |
|
Габаритные размеры станка (ДxШxВ) мм |
2500x900x1259 |
|
Масса станка (кг) |
2750 |

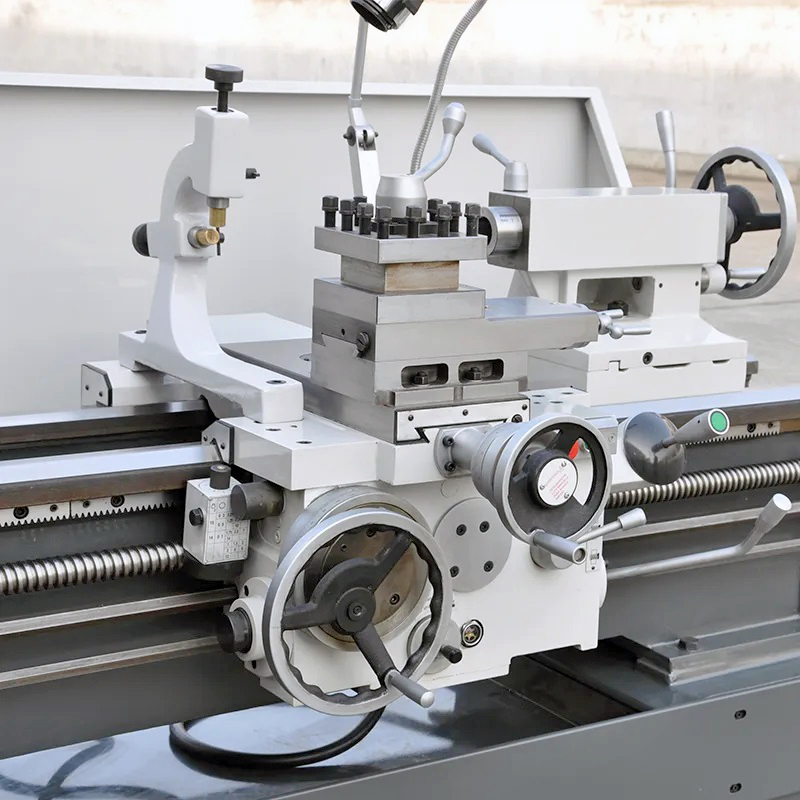

Станок CTMC C620B - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения. В данной модели используется высокоскоростной шпиндель (24 скорости от 9 до 1600 об/мин), который отличается повышенной жесткостью и точностью. При изготовлении направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узлов станка и значительно снизить уровень шума в процессе резания. Все контактные поверхности между основными частями станка пришабриваются вручную, благодаря чему достигается максимальная точность сборки, жесткость конструкции и балансировка различных типов нагрузки. Аналог модели станка 16К30-1000.
Особенности токарно-винторезного станка CTMC C620B
• Макс. диаметр обработки над суппортом/станиной: Ø310/Ø500 мм
• Макс. длина заготовки/обработки: 1000/850 мм

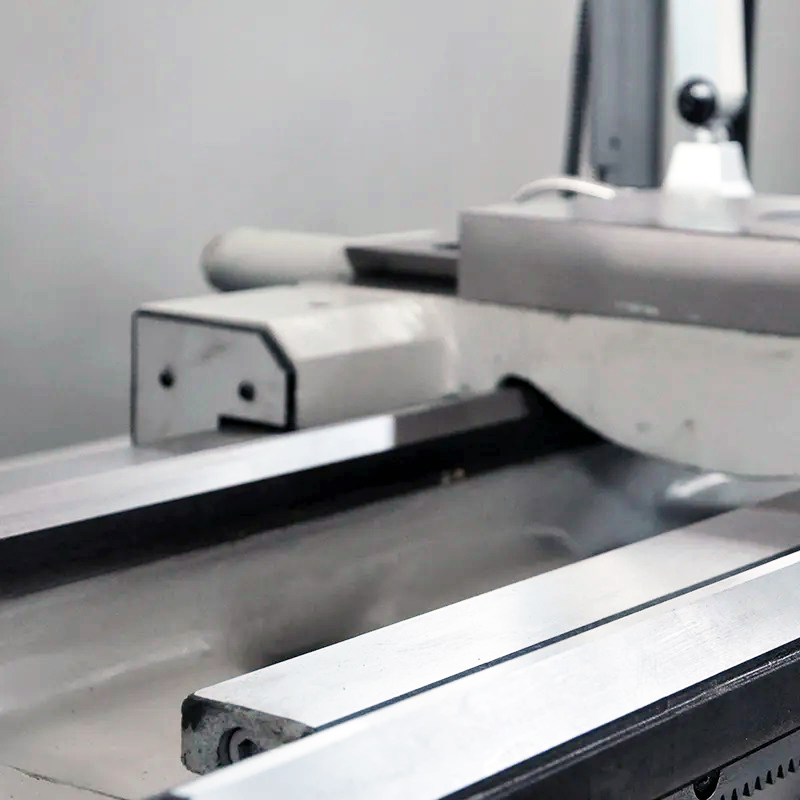

• Закаленные направляющие
• Коробка скоростей с большим диапазоном регулировки (24 шага) и плавным переключением
• Простая и неприхотливая в обслуживании конструкция
• Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
• Подвижный и неподвижный люнет в комплекте
Комплект поставки CTMC C620B
|
Базовая комплектация |
|||
|
№ п/п |
Наименование |
Примечание |
Количество |
|
1 |

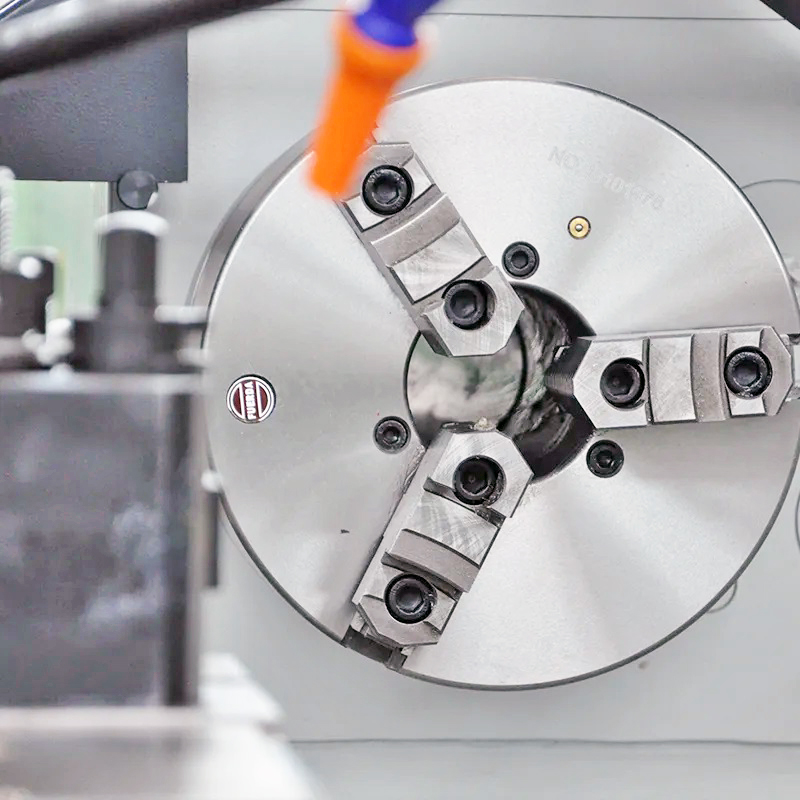

3-х кулачковый патрон Ø250 мм |
Включено в стоимость станка |
1 шт. |
|
2 |
4-х кулачковый патрон Ø320 мм |
Включено в стоимость станка |
1 шт. |
|
3 |
Лицевая панель (длина 400 мм) |
Включено в стоимость станка |
1 шт. |
|
4 |
Втулка шпинделя |
Включено в стоимость станка |
1 шт. |
|
5 |
Вращающийся центр MT5 |
Включено в стоимость станка |
1 шт. |
|
6 |
Упорный центр MT5 |
Включено в стоимость станка |
1 шт. |
|
7 |
Система охлаждения |
Включено в стоимость станка |
1 к-т. |
|
8 |
Светодиодное рабочее освещение |
Включено в стоимость станка |
1 шт. |
|
9 |
Электромагнитный тормоз |
Включено в стоимость станка |
1 шт. |
|
10 |
Электрическая распределительная система Schneider (Франция)/Siemens (Германия) |
Включено в стоимость станка |
1 к-т. |
|
11 |
Ящик с установочным инструментом |
Включено в стоимость станка |
1 к-т. |
|
12 |

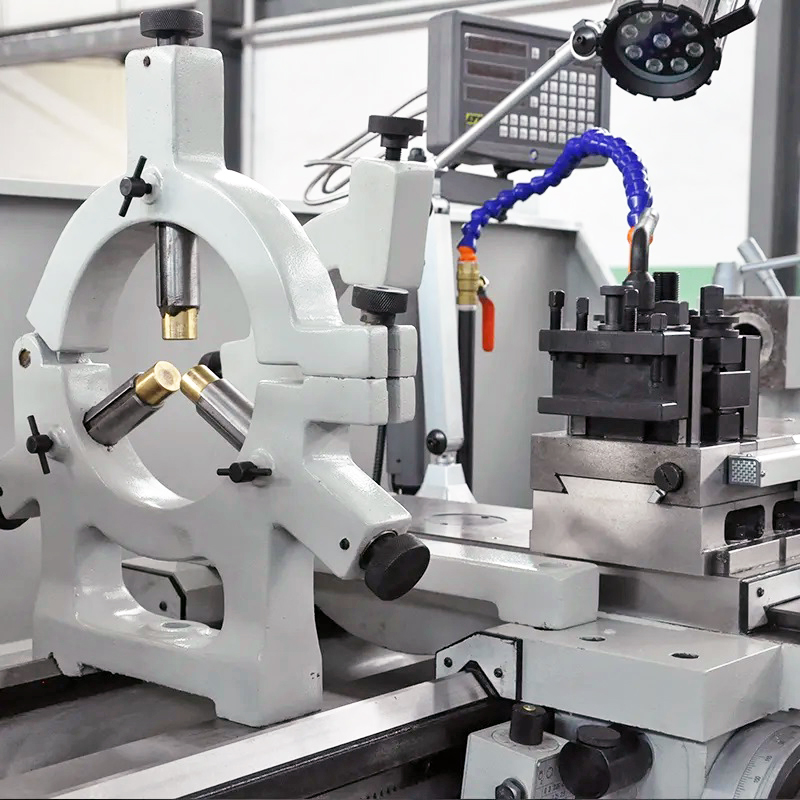

Неподвижный люнет Ø50-200 мм |
Включено в стоимость станка |
1 шт. |
|
13 |
Подвижный люнет Ø18-100 мм |
Включено в стоимость станка |
1 шт. |
|
14 |
Оптические линейки с УЦИ (2 оси) |
Включено в стоимость станка |
1 шт. |
|
15 |
Защита токарного патрона |
Включено в стоимость станка |
1 шт. |
|
16 |
Защита резцедержателя |
Включено в стоимость станка |
1 шт. |
|
17 |
Защита ходового винта |
Включено в стоимость станка |
1 шт. |
|
18 |
Инструкция по эксплуатации |
Включено в стоимость станка- |
1 шт. |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
