Отрасль применения:

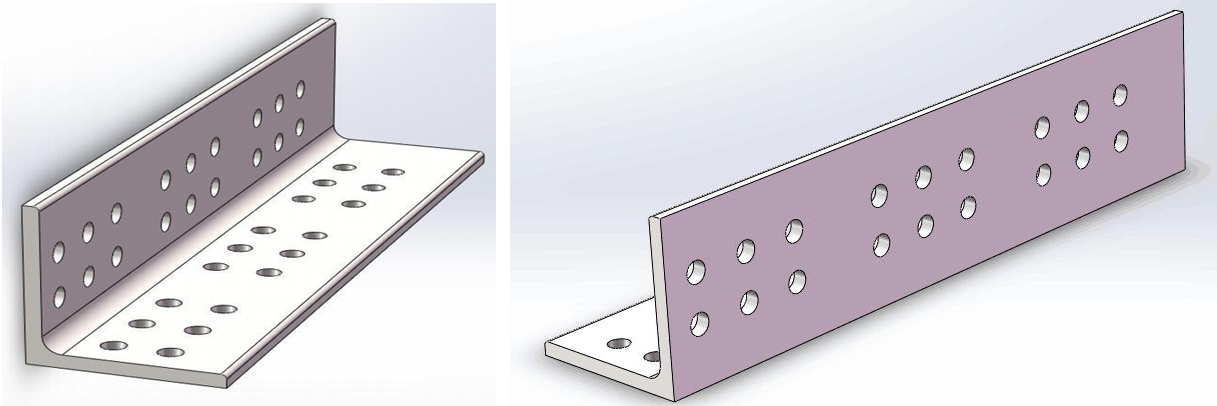

Данный станок является специализированным оборудованием, предназначенным для пробивки
и сверления отверстий, нанесения маркировки и резки уголкового проката, используемого в
производстве стальных уголковых опор (башен).
Состав изделия:

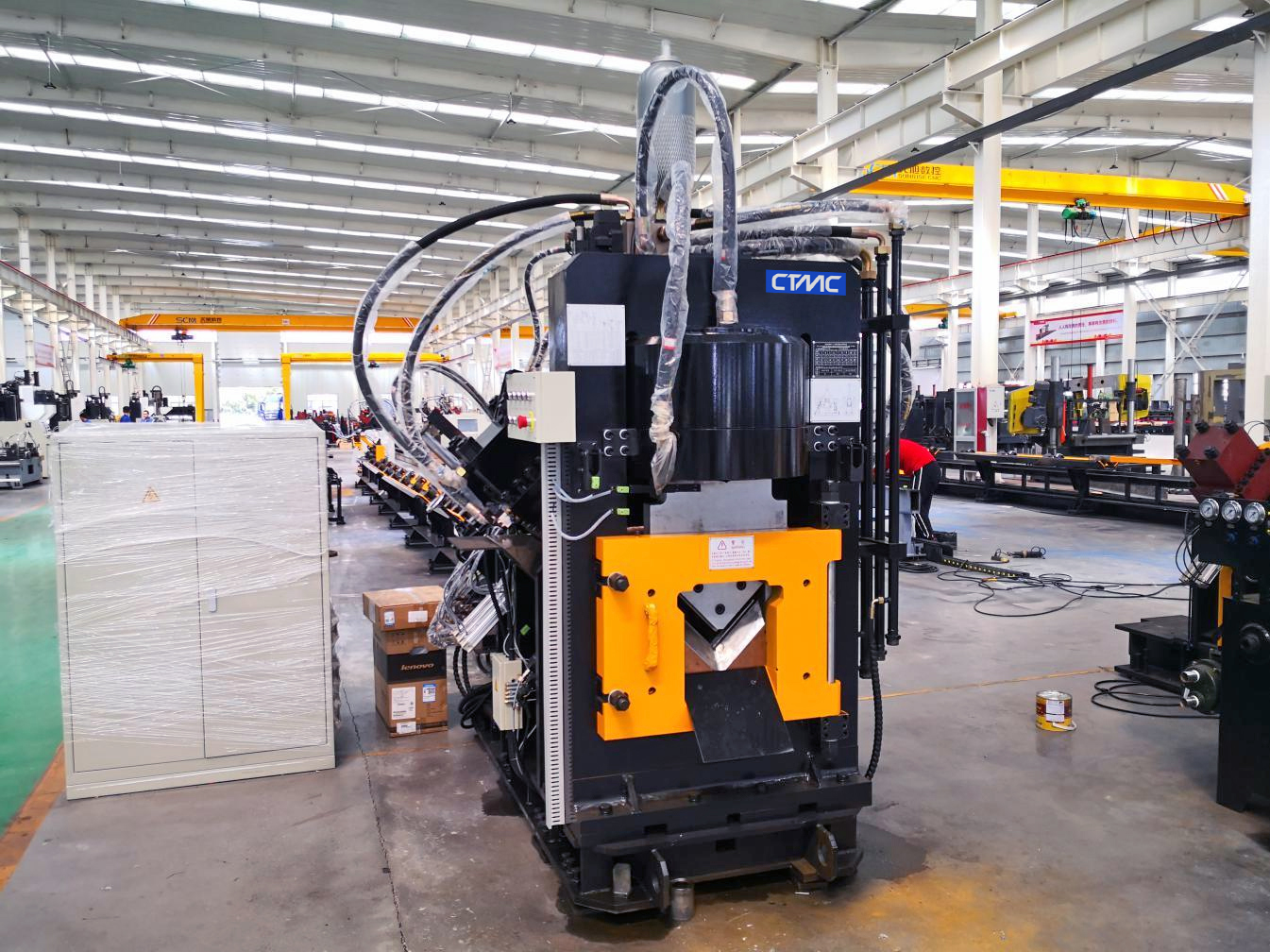

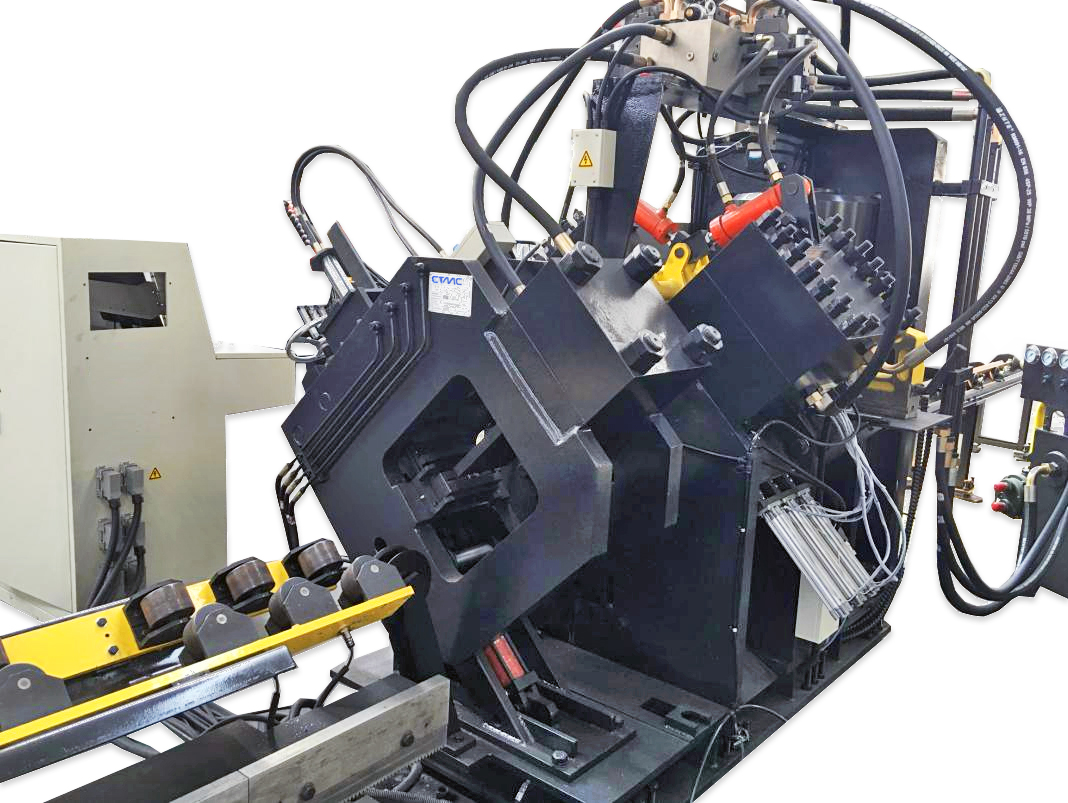

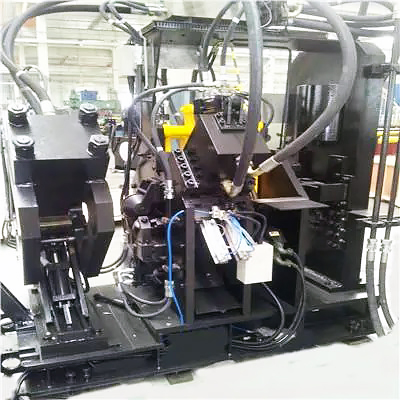

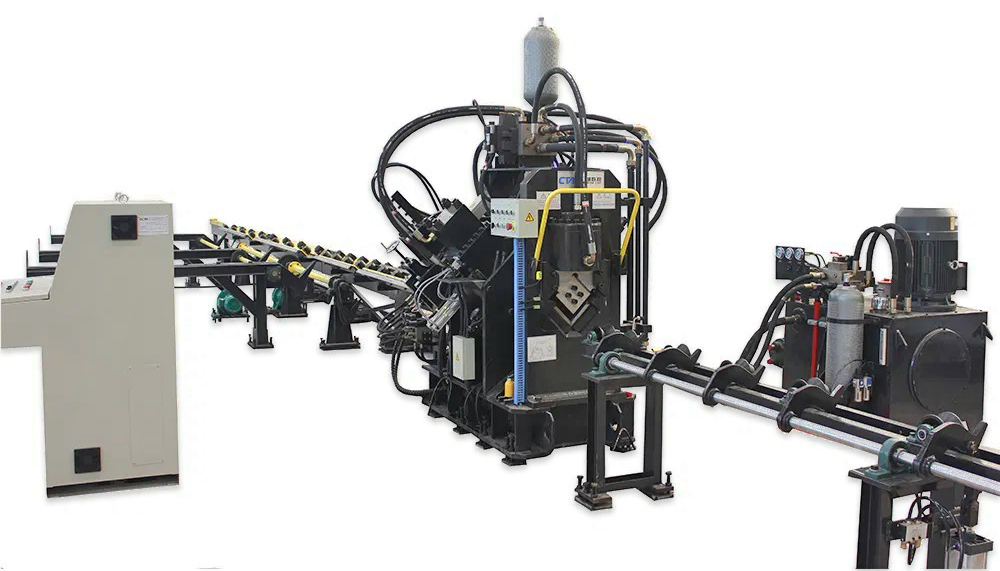

Данный станок в основном состоит из поперечного конвейера, поворотной системы загрузки,
входящего рольганга, входящей тележки с ЧПУ, пробивного блока, маркировочного блока,
сверлильного блока, отрезного блока, рольганга для готовой продукции, а также
гидравлической, электрической и пневматической систем и т.д.
Особенности изделия:
1. Применение технологии ЧПУ, подача заготовки серводвигателем. Высокая
эффективность, стабильная точность обработки деталей. Ключевые гидравлические,
пневматические и электрические компоненты – импортные.
2. С каждой стороны установлено по три комплекта пуансонов и матриц, что позволяет
устанавливать три вида пуансонов разного диаметра и обрабатывать все отверстия за
один проход.
3. Компьютер с интерфейсом на русском/английском/других языках, простота эксплуатации,
возможность отображения чертежа обрабатываемой детали. Простое
программирование: возможен как ручной ввод программы, так и использование
программы, сгенерированной специализированным программным обеспечением для
построения разверток (lofting software). Поддерживается чтение файлов NC.1, созданных
в программе TEKLA.

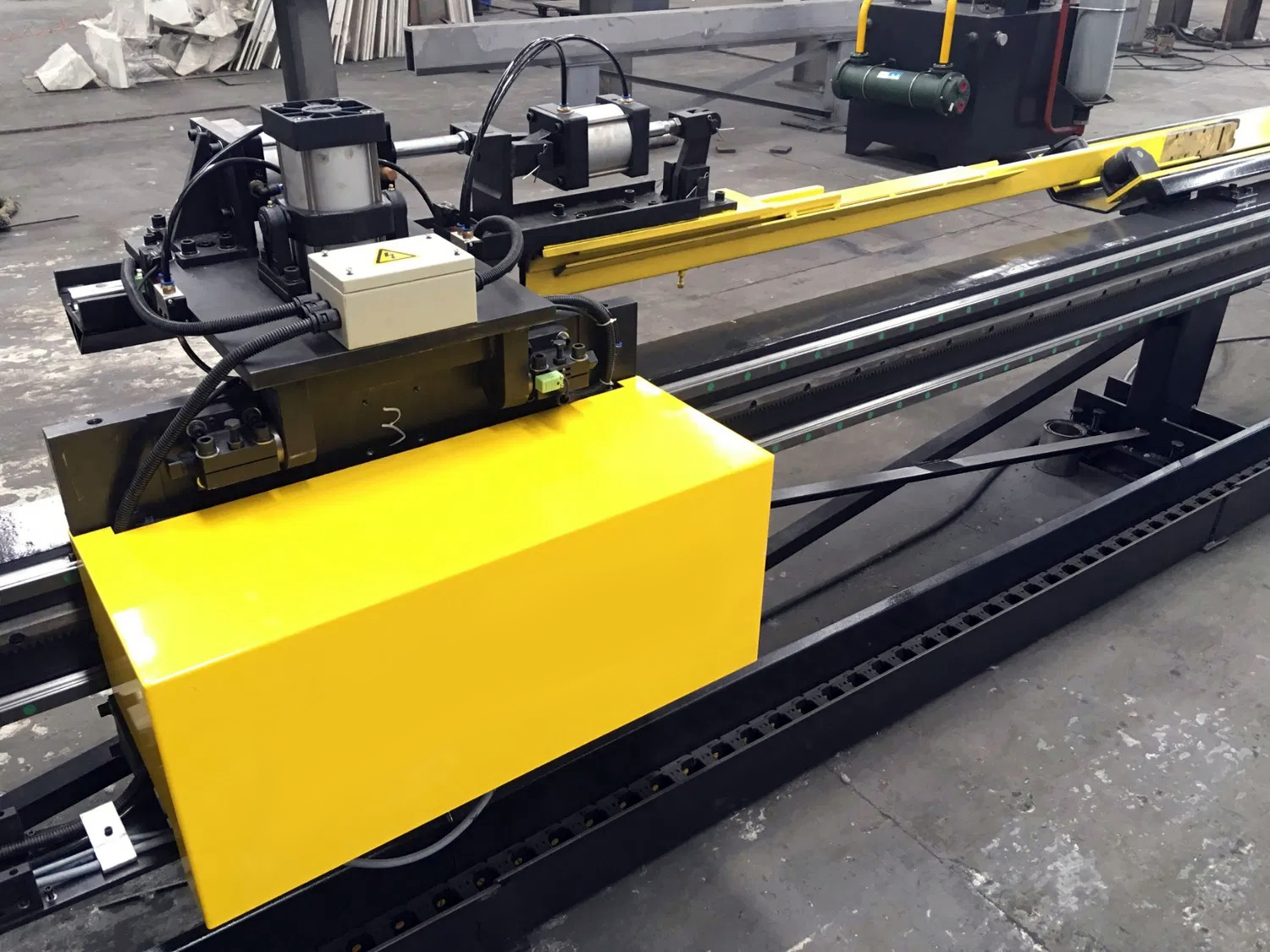

4. Входящая тележка с ЧПУ приводится в движение серводвигателем. Обратная связь
осуществляется через фотоэлектрический энкодер. Замкнутый цикл управления
обеспечивает высокую точность позиционирования.

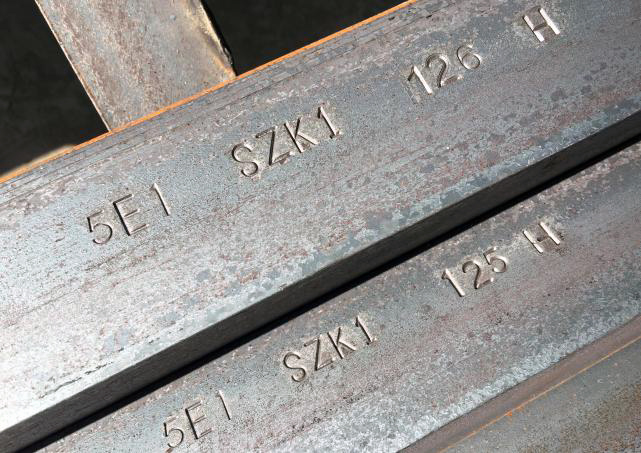

5. Все операции маркировки, пробивки и резки выполняются автоматически. Готовые
уголки могут выгружаться с помощью пневматического кантователя, что снижает
трудоемкость работ.
6. Система управления состоит из промышленного компьютера, серводвигателя, ПЛК,
внешних датчиков контроля и т.д. Достаточно ввести размеры детали, и программа
обработки будет создана автоматически. Кроме того, программы могут сохраняться,
выбираться, отображаться и передаваться по номеру детали.
7. Маркировочный блок выполнен в виде закрытой станины, обладающей высокой
жесткостью. На маркировочном блоке закреплены четыре группы матриц (знаков),
выбор которых осуществляется программно.
8. Модель TAPD2020C оснащена отрезным устройством с одним ножом. Цилиндры
пробивки, маркировки и резки имеют больший размер.
9. Наличие функции пропуска резки (избегания резки), что позволяет обрабатывать уголки немерной длины.
Спецификация TAPD2020C:
|
Модель |
TAPD2020C |
|
Размер угла (мм) |
63x63x4 200x200x20 |
|
Макс. пробивка (диам. х толщ.) (мм) |
Ф32х20 (Q345) |
|
Усилие пробивки (кН) |
1200 |
|
Усилие маркировки (кН) |
1030 |
|
Усилие среза (кН) |
4300 |
|
Максимальная длина заготовки (м) |
14 (реечный тип) |
|
Максимальная длина готового изделия (м) |
12 |
|
Количество пуансонов с каждой стороны |
3 |
|
Группы маркировочных знаков |
4 |
|
Размер знака (шрифта) (мм) |
14x10x19 (стандарт) 20x12x19 (Для Индии) |
|

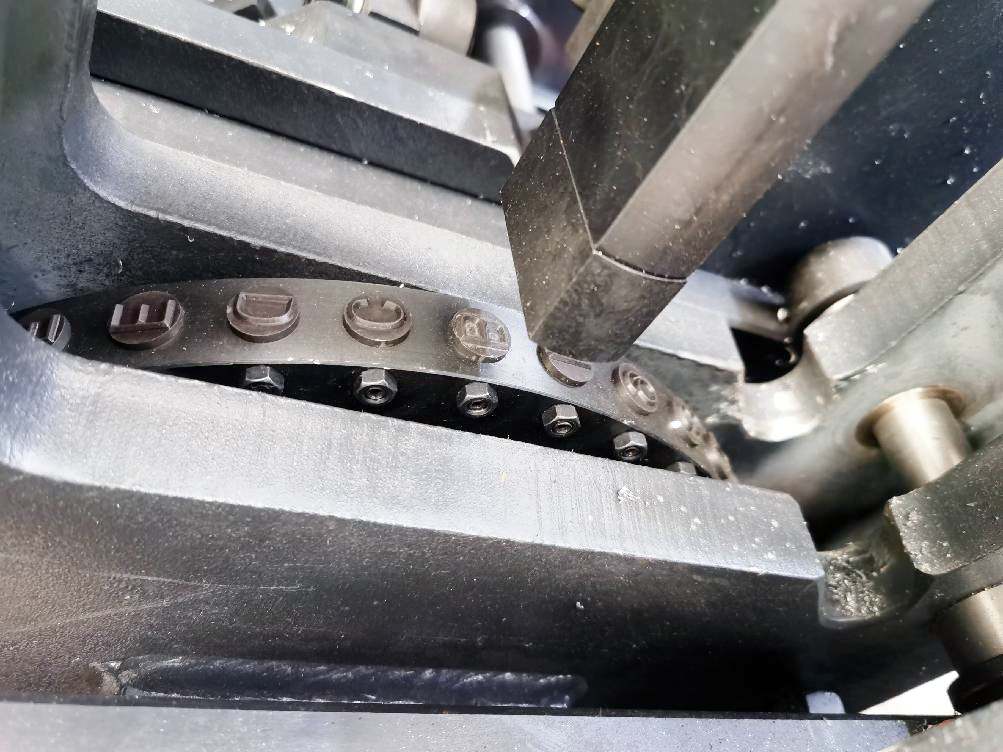

Маркировочное устройство дискового типа (опционально) |
40 знаков |
|
Размер знака дискового маркиратора (мм) |
Внешний диаметр 18 мм, размер знака 14 мм |
|
Конус сверлильного шпинделя |
BT40 |
|
Скорость вращения шпинделя (об/мин) |
0~3000 |
|
Мощность двигателя шпинделя (кВт) |
15 |
|
Количество инструментов в автоматическом сменщике |
2 |
|
Количество позиций инструмента в каждом магазине |
5 |
|
Макс. диаметр сверления (мм) |
30 |
|
Количество осей с ЧПУ |
7 |
|

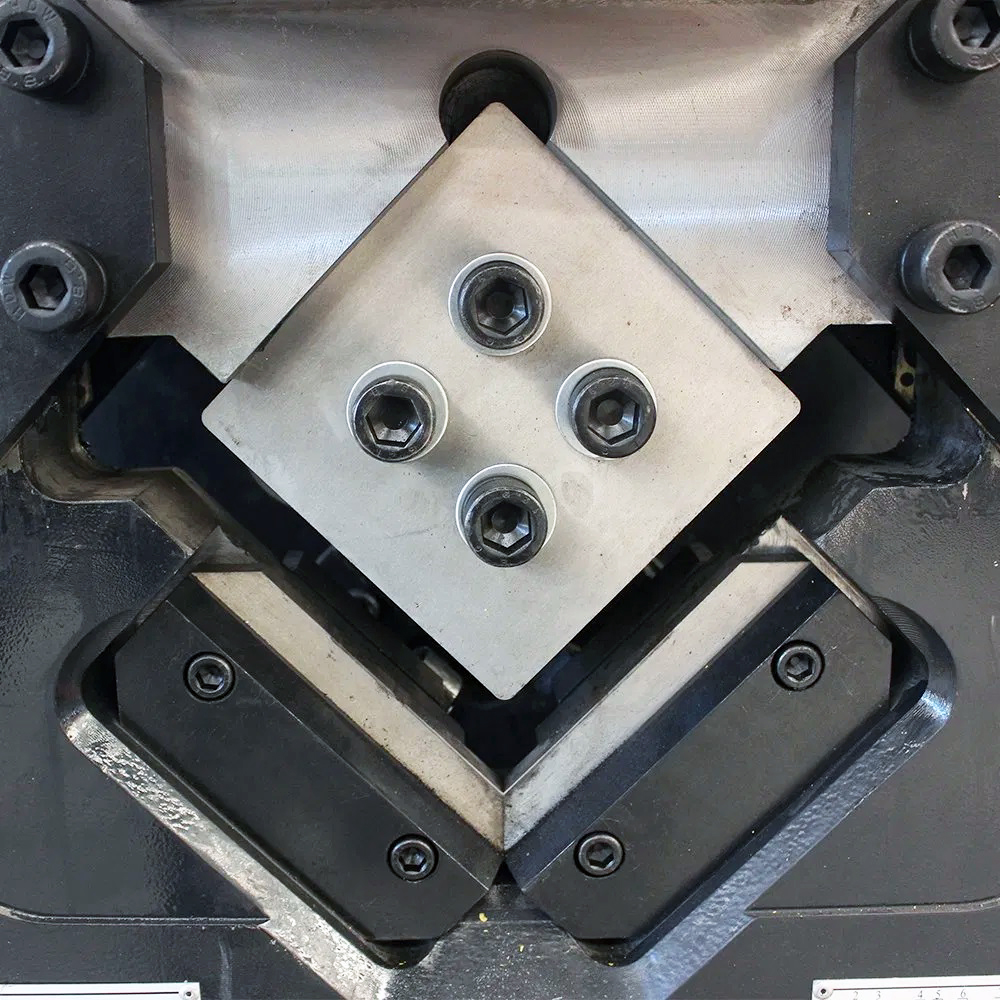

Тип резки |
Резка одним ножом |
|
Скорость подачи уголка (м/мин) |
60 |
|
Способ программирования |
Программное обеспечение для построения разверток (lofting software) или ручное программирование |
|
Габаритные размеры (мм) |
«33000x7000x3000 |
|
Вес брутто станка (кг) |
«20000 |
|
Общая мощность (кВт) |
Около 80 |
|
Условия эксплуатации: |
||
|
Рабочая среда: |
Рабочая температура: |
-10oC ~40°C |
|
Напряжение: |
380V/415V, 50Hz, 3 Phase |
|
|
Колебания напряжения: |
±5-10% |
|
|
Подача сжатого воздуха: |
1 МПа |
|
|
Точность обработки (допустимые отклонения): |
||
|
1. |
Отклонение между двумя соседними отверстиями в одной группе |
±0.5 мм |
|
2. |
Отклонение между двумя не соседними отверстиями в одной группе |
±0.5 мм |
|
3. |
Отклонение отверстий между двумя соседними группами |
±1 мм |
|
4. |
Смещение (расстояние от центра отверстия до края полки) |
±0.5 мм |
Основные компоненты TAPD2020C:
|
No. |
Наименование |
Марка(Бренд) |
|
|
Основные электронные компоненты |
|||
|
1 |
ПЛК (Программируемый логический контроллер) |
SIEMENS |
|
|
2 |
Серводвигатель |
SIEMENS |
|
|
3 |
Сервопривод (Усилитель серводвигателя) |
||
|
4 |
Промышленный компьютер |
Китай Lenovo |
|
|
5 |
Фотоэлектрический датчик (Фотодатчик) |
AUTONICS |
|
|
6 |
Низковольтная аппаратура (выключатели, кнопки, автоматические выключатели, индикаторные лампы, контакторы и т.д.) |
SIEMENS |
|
|
7 |
Бесконтактный датчик (N.O.) |
AUTONICS |
|
|
8 |
Бесконтактный датчик (N.C.) |
AUTONICS |
|
|
9 |
Блок питания |
Тайвань MEANWELL |
|
|
Основные гидравлические компоненты |
|||
|
1 |
Гидравлические клапаны |
Италия ATOS |
|
|
2 |
Лопастной насос |
Китай, Ningbo Vicks |
|
|
Основные механические компоненты |
|||
|
1 |

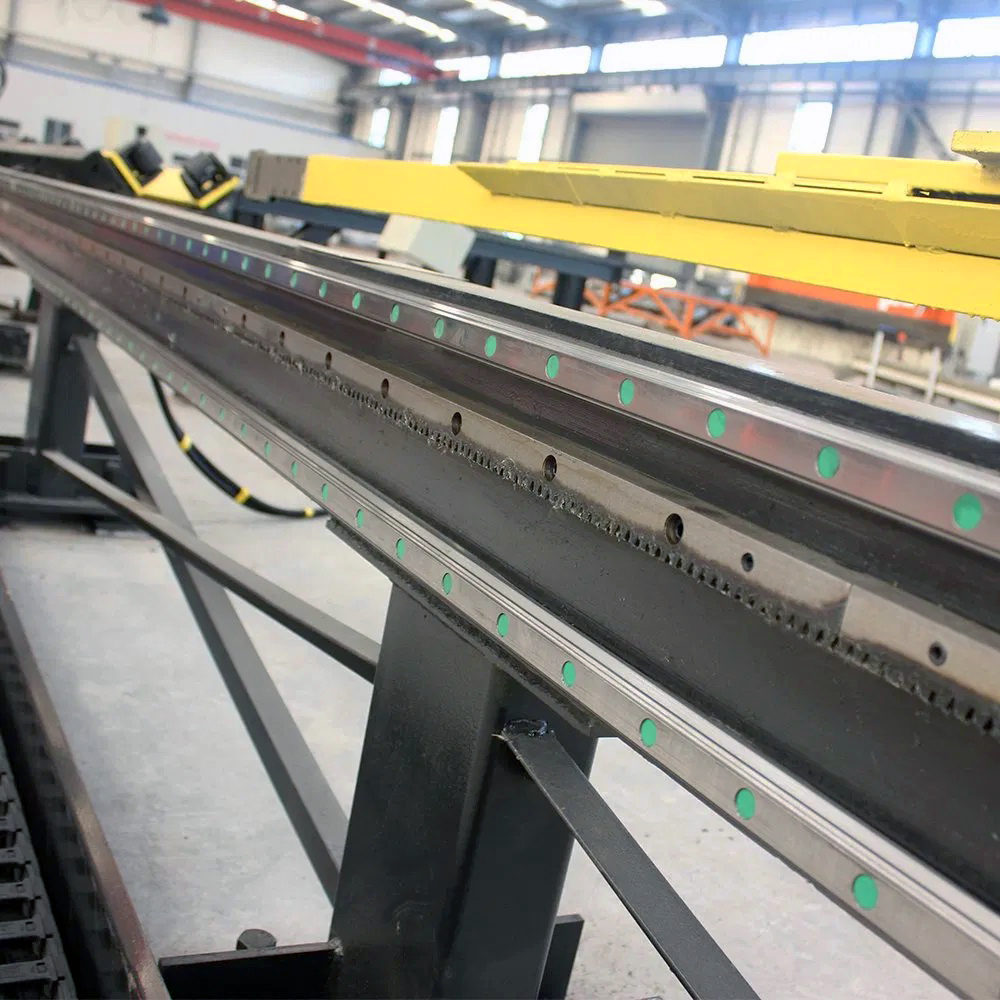

Линейные направляющие |
HIWIN |
|
|
2 |
Шариковинтовая передача (ШВП) |
HIWIN |
|
|
3 |
Шпиндель |
Тайвань VOLIS |
|
|
Основные пневматические компоненты |
|||
|
1 |
Пробивной блок |
Цилиндр подъемных упоров (подкладок) |
AirTAC |
|
2 |
Магнитный переключатель (геркон |
AirTAC |
|
В случае модернизации или замены модели какой-либо детали, мы обязуемся использовать деталь того же уровня качества. Любые изменения будут оформлены в письменном виде и согласованы обеими сторонами.
Перечень запасных частей:
|
No. |
Наименование |
Материал |
Кол- во |
Примечание |
|
1 |
Пуансон (Ф17.6, Ф21.6, Ф25.6) |
T10A |
12 |
Включая установленные в станке |
|
2 |
Матрица (Ф18.7, Ф19.2, Ф22.7, Ф24.6, Ф26.7, Ф28.6) |
T10A |
24 |
Включая установленные в станке |
|
3 |
Верхний нож |
Cr12MoV |
2 |
Включая установленные в станке |
|
4 |
Нижний нож |
Cr12MoV |
4 |
Включая установленные в станке |
|
5 |
Держатель матрицы (матрицедержатель) |
ZG45 |
7 |
Включая установленные в станке |
|
6 |
Хвостовик пуансона |
T10A |
7 |
Включая установленные в станке |
|
7 |
Гайка крепления пуансона |
40Cr |
7 |
Включая установленные в станке |
|
8 |
Верхняя губка (прижим) |
T10A |
2 |
Включая установленные в станке |
|
9 |
Нижняя губка (опора) |
T10A |
2 |
Включая установленные в станке |
|
10 |
Знакодержатель (блок знаков) |
T10A |
5 |
Включая установленные в станке |
|
11 |
Знак (литера, клеймо) |
T10A |
1 sets |
Включая установленные в станке |
|
12 |
Бесконтактный датчик |
Нормально-отк рытый |
1 |
AUTONICS |
|
Нормально-зак рытый |
1 |
AUTONICS |
||
|
13 |
Фотоэлектрический датчик |
1 |
AUTONICS |
|
|
14 |
Инструмент для зарядки азотом |
CQJ-16 |
1 комп. |
|
|
15 |
Уплотнительное кольцо (O-ring) |
1 ком. |
|
|
|
16 |
Гаечный ключ для пуансона |
1 |
Произведено заводом |
|
|
17 |
Гаечный ключ |
2 |
Произведено заводом |
|
|
18 |
Инструмент, поставляемый с оборудованием |
1 ком. |
|
|
