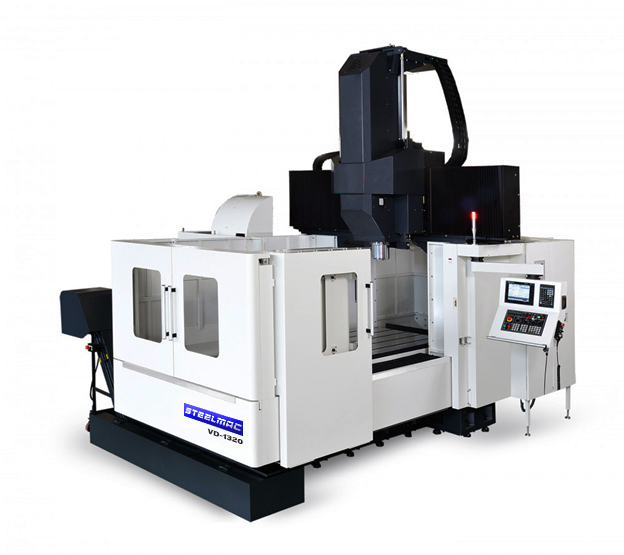

Фрезерные портальные обрабатывающие центры STEELMAC VD-1320
Мощность двигателя:
18,5/22 кВт
Тип направляющих: качения
Вес: 17000 кг
Производство: Тайвань
- Технические характеристики
- Комплектация
- Доставка
Модель |
Ед. изм. |
VD-1320 |
Система ЧПУ |
|
FANUC 0iMF "PLUS" |
Тип направляющих |
|
Качения |
Рабочий стол |
|
|
Габариты рабочего стола |
мм |
2000 х 1100 |
Т-слоты (ширина х кол-во х шаг) |
мм |
22 х 5 х 200 |
Грузоподъемность |
кг |
4000 |
Расстояние от торца шпинделя до поверхности стола |
мм |
150-950 |
Расстояние от основания фундамента (пола) до поверхности стола |
мм |
950 |
Расстояние между колоннами |
мм |
1300 |
Перемещения |
|
|
Ось X |
мм |
2100 |
Ось Y |
мм |
1300 |
Ось Z |
мм |
800 |
Шпиндель |
|
|
Тип конуса шпинделя |
|
BT-50 |
Частота вращения |
об/мин |
6000 |
Мощность двигателя |
кВт |
18,5/22 |
Подачи |
|
|
Рабочие подачи по осям X\Y\Z |
мм/мин |
7000 |
Ускоренные подачи по осям X\Y\Z |
м/мин |
20/20/15 |
Инструментальный магазин |
|
|
Тип магазина |
|
Рука-манипулятор |
Количество инструментальных позиций |
шт |
24 |
Максимальный вес инструмента |
кг |
18 |
Максимальный вылет инструмента |
мм |
350 |
Максимальный диаметр инструмента |
мм |
116 |
Максимальный диаметр инструмента при соседних пустых позиций |
мм |
200 |
Время смены инструмента |
с |
3.0 |
Общие параметры |
|
|
Объем бака СОЖ |
л |
800 |
Давление воздуха |
кг/см2 |
7 |
Потребляемая мощность |
кВА |
40 |
Длина х Ширина |
мм |
5900 х 4500 |
Высота |
мм |
4450 |
Масса станка |
кг |
17000 |
ОПИСАНИЕ
Фрезерные портальные обрабатывающие центры STEELMAC серии VD предназначены для высокопроизводительной и высокотехнологичной обработки корпусных заготовок и крупногабаритных деталей. Благодаря тяжёлой станины увеличенного сечения и жесткого шпиндельного узла, станки обеспечивают высокую виброустойчивость и точность обработки в течении длительного времени работы. Привод шпинделя с высоким крутящим моментом обеспечивает жесткую и силовую обработку при тяжелых режимах резания. Линейные направляющие увеличенного сечения обеспечивают быструю и точное позиционирование рабочих (подвижных) узлов станка. Современные системы управления (Fanuc, Mitsubishi) обеспечивают высокотехнологические возможности обработки и контроля деталей и предоставляют пользователю множество современных функций по программирования станка и технологических процессов для 3-х, 4-х и 5-ти осевой обработки. Фрезерные портальные обрабатывающие центры STEELMAC серии VD обладают отличной продуманной эргономикой, которая позволяет быстро и удобно производить наладку и настройку станка, обслуживать рабочую зону станка и контролировать работоспособность всех основных узлов станка.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Фрезерные портальные обрабатывающие центры STEELMAC серии VD применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической, энергетической, атомной и приборостроении.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
· Тяжелая конструкция станка с основными узлами (основание станины, колонны, траверса, инструментальный суппорт, шпиндельная бабка, ползун, стол,) изготовлены из высокопрочного чугуна марки «Механит» с увеличенными ребрами жесткости и обеспечивают повышенную виброустойчивость, жесткость и устойчивость станка к изгибающим деформациям, которые влияют на качество обработки деталей и долгий срок эксплуатации режущего инструмента.
· Жесткий шпиндельный узел в сочетании с мощным редукторным приводом обеспечивают силовую и жесткую обработку при тяжелых режимах резания.
· Рабочий стол с высокой грузоподъемностью позволяет обрабатывать крупногабаритные и тяжелые заготовки и детали.
· Линейные направляющие увеличенного сечения в сочетании со шпинделем с высокими оборотами позволяют производить высокоскоростную и точную обработку деталей.
· Линейные направляющие обеспечивают ускоренные перемещения до 36 м/мин
· Возможность компоновки станка поворотным или наклонно-поворотным столом для высокотехнологичной 4-х и 5-ти осевой обработки.
· Инструментальный магазин повышенной емкостью до 24 позиций позволяет обрабатывать наукоемкие детали, где требуется большое количество инструментов.
· Инструментальный магазин комплектуются рукой-манипулятором, который обеспечивает быструю смену инструментальных позиций при наладке и работе станка, что на 30% экономит вспомогательное время.
· Система ЧПУ Fanuc 0i-MF Plus с использованием оптоволоконных кабелей обеспечивает точность воспроизведения запроектированной модели и высокую скорость обработки. Благодаря этому достигается увеличение производительности оборудования, так и повышение качества выпускаемой продукции.
Наименование оборудования |
Цена с НДС, в Юанях |
ФРЕЗЕРНЫЙ ПОРТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР STEELMAC модели VD-1320. На складе.
Стандартная комплектация: · Система ЧПУ FANUC 0iMF "PLUS" с цветным монитором 10,4" LCD · Мощность привода шпинделя – 18,5/22 кВт. · Шпиндель – BT50, 6 000 об/мин. · Инструментальный стол (Д х Ш) – 2000 х 1100 мм. · Грузоподъемность стола 4000 кг. · Перемещения по осям X/Y/Z – 2100 / 1300 / 800 мм. · Линейные направляющие по осям X/Y/Z – 20 / 20 / 15 м/мин. · Инструментальный магазин на 24 позиций (манипуляторный тип) · Электрический шкаф · Система подачи СОЖ · Пневматическая станция (ресивер) · Масляное охлаждение шпинделя · Система автоматической смазки направляющих и ШВП · Освещение рабочей зоны · Трехцветная сигнальная лампа · Телескопическая защита направляющих и ШВП · Кабинетная защита зоны обработки · Передача данных через Ethernet · Функция жесткого нарезания резьбы · Функция автоматического отключения M30 · Регулировочные болты и опоры · Инструмент для обслуживания станка · Руководство по эксплуатации на русском языке
Дополнительная комплектация: · Конвейер для удаления стружки (шнековый тип) – 2 шт. · Конвейер для удаления стружки (ленточный тип) – 1 шт. · Пистолет для подачи воздуха · Пистолет для подачи СОЖ
Складская программа OOO «СТИЛМАК». Станок в вышеуказанной комплектации В НАЛИЧИИ! |
1 947 000,00 ¥
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
