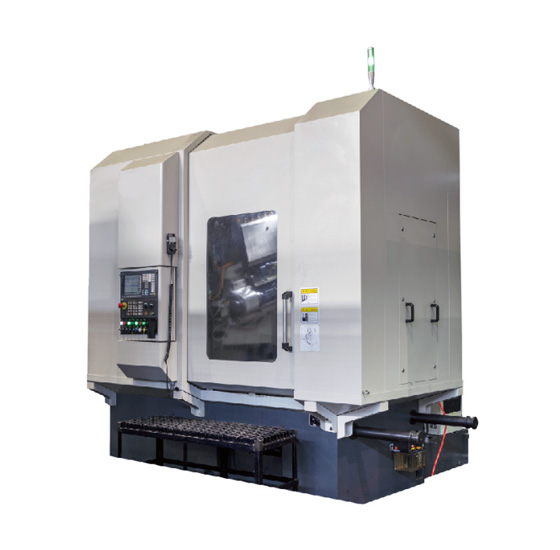

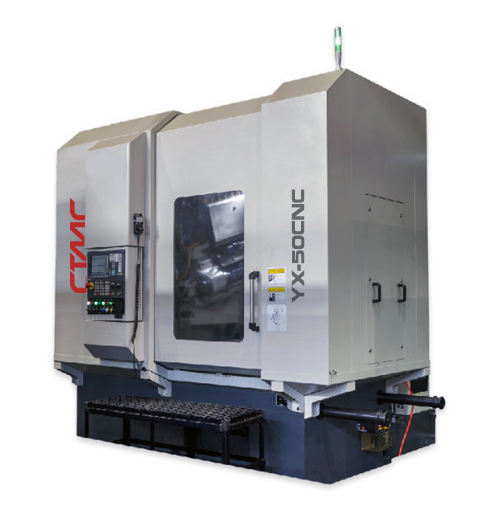

Зубофрезерные станки с ЧПУ CTMC YX-50CNC
прямозубые, косозубые
Макс. Ø обработки: 500 мм
Макс. модуль заготовки: 12 мм
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
YX-50CNC |
| Максимальный диаметр обрабатываемой детали | Ø500 мм |
| Максимальный модуль | 12 мм |
| Угол спирали конической шестерни | ±45° |
| Максимальный диаметр инструмента | 170 мм |
| Максимальная длина инструмента | 220 мм |
| Максимальное осевое перемещение инструмента | 180 мм |
| Диаметр сменной оправки | 27, 32, 40, 50 мм |
| Конус шпинделя | SK50 |
| Расстояние по горизонтали от оси инструмента к центру рабочего стола | 70-400 мм |
| Расстояние по вертикали от оси инструмента к центру рабочего стола | 145-745 мм |
| Расстояние от центра задней стойки до поверхности рабочего стола | 420-880 мм |
| Диаметр рабочего стола | 500 мм |
| Расстояние от поверхности рабочего стола до основания станины | 1165 мм |
| Вращение шпинделя | 700 об/мин |
| Рабочая скорость осевой подачи (ось Z) | 1-1000 мм/мин |
| Быстрая скорость осевой подачи (ось Z) | 2880 мм/мин |
| Рабочая скорость радиальной подачи (ось Х) | 2-1000 мм/мин |
| Быстрая скорость осевой подачи (ось Х) | 4000 мм/мин |
| Скорость тангенциального перемещения (ось Y) | 960 мм/мин |
| Обороты стола | 30 об/мин |
| Скорость вращения держателя инструмента | 2,6°/с |
| Габаритные размеры | 3300×2200×3000 мм |
| Вес | 18500 кг |
Шестиосевой зубофрезерный станок с ЧПУ предназначен для обработки цилиндрических зубчатых колес методом обката червячными фрезами. Оборудование реализовано на базе шестиосевой кинематики, что обеспечивает полный технологический контроль над процессом нарезания зубьев червячными фрезами: X (Радиальная подача): точное позиционирование фрезы относительно заготовки; Y (Тангенциальная подача): позволяет распределять износ по всей длине червячной фрезы, увеличивая стойкость инструмента; Z (Вертикальная подача): обработка по высоте зубчатого венца; A (Поворот фрезерной головки): настройка угла наклона зуба (диапазон позволяет обрабатывать сложные косозубые колеса); B (Вращение шпинделя фрезы): главное движение резания; C (Вращение стола заготовки): движение обката. В торцевой паре редуктора установлен зубчатый антилюфтовый механизм. Это конструктивное решение позволяет использовать многозаходные червячные фрезы с высокими подачами без потери точности кинематической цепи, что критически важно при нарезании крупномодульных зубьев. Станок оснащается современной системой SIEMENS 828D, также возможна система ЧПУ FANUC-0iMF/H.
Система ЧПУ SIEMENS 828D
Полностью закрытая рабочая зона с автоматической пневмодверью
Система подачи СОЖ
Гидравлическая задняя бабка с программируемым усилием
Централизованная система смазки направляющих
Система удаления масляного тумана
Стружкоуборочный конвейер
Кондиционер электрошкафа
Понижающий трансформатор
Комплект контрольных оправок для проверки геометрической точности
Сменные фрезерные оправки диаметром 32 и 40 мм
Освещение рабочей зоны
Комплект ЗиП
Комплект технической документации
