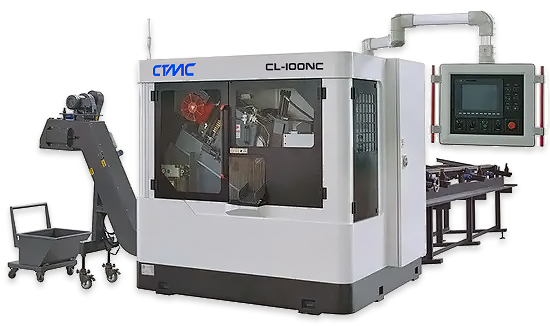

Станок круглопильный по металлу серии CL-100NC
Станок для точной поперечной резки металлических заготовок на мерные длины. Но в зависимости от конструкции и оснастки круг решаемых задач заметно расширяется:
- Отрезка под прямым углом. Это базовый режим: станок режет трубу, пруток или профиль строго перпендикулярно оси заготовки. Так получают заготовки нужной длины для дальнейшей обработки (точения, фрезерования, сварки).
- Угловая резка. У многих моделей пильная головка поворачивается, и можно резать под углом — часто до 45°, иногда больше. Это нужно, например, чтобы подготовить кромки под сварку или сделать косые стыки труб и профилей.
- Пакетная резка. Станок может разрезать сразу несколько одинаковых заготовок, уложенных пакетом. Это экономит время при серийном производстве типовой продукции.
- Технические характеристики
- Доставка
|
Модель |
CL-75NC |
CL-85NC |
CL-100NC |
CL-120NC |
CL-150NC |
CL-180NC |
|
Режущая способность |
||||||
|
Круглый |
10~75 мм |
10~85 мм |
20~100 мм |
35~130 мм |
45~150 мм |
70~180 мм |
|
Прямоугольник |
10~58 мм |
10~65 мм |
20~76 мм |
35~105 мм |
45~110 мм |
60~130 мм |
|
Круглая трубка |
10~75 мм |
10~85 мм |
20~100 мм |
35~130 мм |
45~150 мм |
70~180 мм |
|
Прямоугольная трубка |
10~58 мм |
10~65 мм |
20~76 мм |
35~105 мм |
45~110 мм |
70~180 мм |
|
Шпиндель головки |
||||||
|
Пильный диск TCT Superhard |
φ250/285 мм, T2.0 мм |
φ285/315 мм, T2.0 мм |
φ360 мм, T2,6 мм |
φ425 мм, T2,7 мм |
φ460 мм, T2,7 мм |
φ560 мм, T3.0 мм |
|
Отверстие и диафрагма |
4xφ11xPCD63xφ32 |
4xφ11xPCD63xφ32 |
4xφ11xPCD90xφ40 |
4xφ11xPCD90xφ40 |
4xφ11xPCD90xφ50 |
4xφ21xPCD120xφ50 |
|
Шпиндельный двигатель |
7,5 кВт (10 л.с.) |
9,5 кВт (13 л.с.) |
11 кВт (15 л.с.) |
11 кВт (15 л.с.) |
15 кВт (20 л.с.) |
22,5 кВт (30 л.с.) |
|
Скорость вращения шпинделя |
20–160 об/мин |
20–180 об/мин |
20–120 об/мин |
20–140 об/мин |
60–100 об/мин |
20–200 об/мин |
|
Режим подачи при резке |
Сервомотор переменного тока + шариковинтовая передача / Поворотная подача |
Подача 30° |
Подача под углом 45° |
Горизонтальная подача |
||
|
Основной зажимной канал |
Гидравлический тип/Вертикальное и горизонтальное зажимание каждой группы |
|||||
|
Устройство для удаления остатков пильного полотна |
Щетка для очистки лезвий |
Щетка для чистки лезвий Power Blade |
||||
|
Устройство компенсации зазора в зубчатой передаче |
Проходной магнитный тормоз |
|||||
|
Зажимы для подачи |
||||||
|
Режим привода подачи |
Сервомотор переменного тока + шариковинтовая передача |
|||||
|
Зажимной канал для подачи |
Гидравлический зажим |
|||||
|
Длина обрезки |
10~99 мм |
|||||
|
Остаточная длина |
65 мм + α (α меньше длины отсечки) |
75+α |
65+α |
95+α |
105+α |
|
|
Длина одной подачи |
6~780 мм |
6~800 мм |
10~680 мм |
10~800 мм |
10~800 мм |
10~650 мм |
|
Автоматическое |
||||||
|
Длина материала |
3000~6000 мм |
|||||
|
Режим подачи |
Предварительная загрузка/Гидравлический подъем |
|||||
|
Гидравлическое устройство |
||||||
|
Гидравлический приводной двигатель |
2,25 кВт |
2,25 кВт |
2,25 кВт |
2,25 кВт |
3,75 кВт |
5,5 кВт |
|
Номинальное давление гидравлической системы |
7 МПа |
|||||
|
Объем гидравлического масла |
90 л |
90 л |
110 л |
120 л |
150 л |
150 л |
|
Устройство охлаждения смазочно-охлаждающей жидкости |
||||||
|
Двигатель для смазочно-охлаждающей жидкости |
0,19 кВт |
|||||
|
Вес и размер |
||||||
|
Вес (тренажер + стойка) |
2750 кг |
2750 кг |
3000 кг |
4800 кг |
5280 кг |
6830 кг |
|
Размеры (ДхШ) |
7100x2200 мм |
7100x2200 мм |
6500x2450 мм |
7280x3900 мм |
7350x3450 мм |
7120x3720 мм |
|
Прочее стандартное оборудование |
||||||
|
Устройство для предотвращения отклонения пильного полотна от удара |
Параллельный блок из карбида вольфрама |
|||||
|
Диспенсер |
Пневматический, возвратно-поступательный |
|||||
|
Автоматическая централизованная система смазки |
Своевременный количественный принудительный отбор нефти |
|||||
|
Система микросмазки лезвия |
Квазисухое прерывистое масло |
|||||
|
Конвейер для щепы |
Цепной пластинчатый тип, непрерывный или прерывистый режим работы. |
|||||
|
Светодиодный рабочий фонарь |
Водонепроницаемый и пылезащитный |
|||||
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
