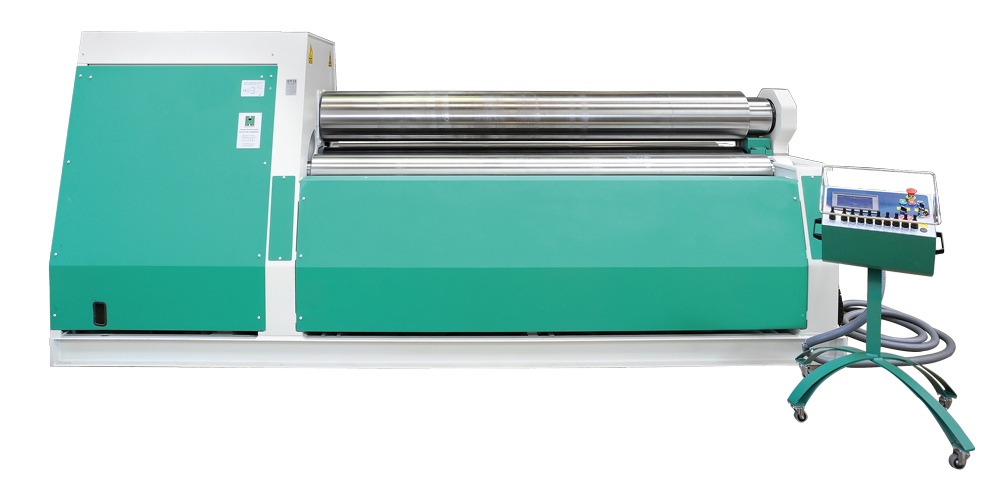

Вальцы четырехвалковые гидравлические серии MG 4R
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Рабочая длинна мм |
Толщина гибки мм |
Толщина подгибки мм |
Минимальный диаметр трубы мм |
Диаметр верхнего валка мм |
Диаметр нижнего валка мм |
Диаметр боковых валков мм |
Двигатель кВт |
Вес кг |
Габариты мм |
Рабочая высота мм |
|
MG4R0501L |
550 |
1.5 |
1.0 |
210 |
70 |
120 |
115 |
2.2 |
800 |
1.424×625×776 |
600 |
|
MG4R1003L |
1.050 |
3.0 |
2.0 |
270 |
90 |
120 |
105 |
2.2 |
1.000 |
1.924×625×776 |
600 |
|
MG4R1206P |
1.250 |
6.0 |
4.0 |
360 |
120 |
115 |
105 |
2.2 |
1.500 |
2.435×845×1.030 |
695 |
|
MG4R1504P |
1.550 |
4.0 |
3.0 |
390 |
130 |
120 |
105 |
2.2 |
1.600 |
2.73.5×845×1.030 |
695 |
|
MG4R1706P |
1.750 |
6.0 |
4.0 |
450 |
150 |
130 |
120 |
3.0 |
1.700 |
2.935×845×1.030 |
700 |
|
MG4R2004P |
2.050 |
4.0 |
2.0 |
420 |
140 |
130 |
105 |
3.0 |
1.900 |
3.235×845×1.030 |
705 |
|
MG4R2006P |
2.050 |
6.0 |
4.0 |
480 |
160 |
140 |
120 |
3.0 |
2.100 |
3.235×845×1.030 |
710 |
|
MG4R2008A |
2.050 |
8.0 |
6.0 |
570 |
190 |
170 |
150 |
3.0 |
3.400 |
3.370×1.050×1.245 |
805 |
|
MG4R2010R |
2.050 |
10.0 |
8.0 |
630 |
210 |
190 |
160 |
4.0 |
3.800 |
3.160×1.060×1.320 |
860 |
|
MG4R2014R |
2.050 |
14.0 |
10.0 |
660 |
220 |
200 |
170 |
5.5 |
4.200 |
3.160×1.060×1.320 |
865 |
|
MG4R2020C |
2.050 |
20.0 |
14.0 |
840 |
280 |
260 |
210 |
7.5 |
5.000 |
3.425×1.460×1.520 |
995 |
|
MG4R2028D |
2.050 |
28.0 |
20.0 |
960 |
320 |
300 |
230 |
11.0 |
8.000 |
3.624×1.720×1.830 |
1.080 |
|
MG4R2038E |
2.050 |
38.0 |
30.0 |
1.110 |
370 |
350 |
270 |
15.0 |
14.000 |
4.290×1.980×2.180 |
1.395 |
|
MG4R2045F |
2.050 |
45.0 |
35.0 |
1.260 |
420 |
390 |
310 |
22.5 |
15.000 |
4.555×2.180×2.385 |
1.725 |
|
MG4R2050G |
2.050 |
50.0 |
40.0 |
1.290 |
430 |
420 |
360 |
30.0 |
16.000 |
5.090×2.695×2.450 |
1.835 |
|
MG4R2060H |
2.050 |
60.0 |
50.0 |
1.560 |
520 |
500 |
430 |
37.5 |
22.000 |
5.100×2.900×3.065 |
2.235 |
|
MG4R2075I |
2.050 |
75.0 |
60.0 |
1.710 |
570 |
560 |
510 |
55.0 |
30.000 |
5.300×3.480×3.570 |
2.570 |
|
MG4R2100Y |
2.050 |
100.0 |
75.0 |
1.830 |
610 |
590 |
520 |
75.0 |
42.000 |
5.300×3.480×3.570 |
2.655 |
|
MG4R2506P |
2.600 |
6.0 |
4.0 |
540 |
180 |
170 |
140 |
3.0 |
3.500 |
3.785×845×1.030 |
710 |
|
MG4R2508A |
2.600 |
8.0 |
6.0 |
600 |
200 |
180 |
150 |
3.0 |
4.000 |
3.920×1.050×1.245 |
805 |
|
MG4R2510R |
2.600 |
10.0 |
8.0 |
660 |
220 |
210 |
170 |
3.7 |
4.500 |
3.975×1.060×1.320 |
860 |
|
MG4R2514B |
2.600 |
14.0 |
10.0 |
720 |
240 |
220 |
190 |
5.5 |
6.500 |
3.975×1.210×1.320 |
870 |
|
MG4R2520C |
2.600 |
20.0 |
15.0 |
840 |
280 |
260 |
220 |
7.5 |
7.000 |
3.975×1.460×1.520 |
990 |
|
MG4R2528D |
2.600 |
28.0 |
20.0 |
1.020 |
340 |
320 |
230 |
11.0 |
10.000 |
4.720×1.720×1.830 |
1.090 |
|
MG4R2538E |
2.600 |
38.0 |
30.0 |
1.200 |
400 |
380 |
300 |
15.0 |
17.000 |
5.340×1.980×2.090 |
1.420 |
|
MG4R2540F |
2.600 |
40.0 |
35.0 |
1.230 |
410 |
390 |
310 |
22.5 |
19.000 |
5.350×2.180×2.395 |
1.725 |
|
MG4R2550G |
2.600 |
50.0 |
40.0 |
1.530 |
510 |
460 |
390 |
30.0 |
24.000 |
5.640×2.700×2.450 |
1.850 |
|
MG4R2565H |
2.600 |
65.0 |
50.0 |
1.560 |
520 |
480 |
410 |
37.0 |
33.000 |
5.640×3.130×3.065 |
2.245 |
|
MG4R2575I |
2.600 |
75.0 |
60.0 |
1.710 |
570 |
530 |
440 |
55.0 |
40.000 |
5.850×3.480×3.570 |
2.625 |
|
MG4R2590Y |
2.600 |
90.0 |
70.0 |
2.040 |
680 |
360 |
490 |
75.0 |
50.000 |
5.850×3.480×3.570 |
2.655 |
|
MG4R3006A |
3.100 |
6.0 |
4.0 |
630 |
210 |
190 |
150 |
3.0 |
4.500 |
4.420×1.050×1.245 |
805 |
|
MG4R3008R |
3.100 |
8.0 |
6.0 |
690 |
230 |
220 |
170 |
4.0 |
5.500 |
4.475×1.060×1.320 |
860 |
|
MG4R3010B |
3.100 |
10.0 |
8.0 |
750 |
250 |
230 |
190 |
5.5 |
6.000 |
4.475×1.210×1.320 |
870 |
|
MG4R3015C |
3.100 |
15.0 |
13.0 |
870 |
290 |
270 |
210 |
7.5 |
8.000 |
4.475×1.460×1.520 |
985 |
|
MG4R3018C |
3.100 |
18.0 |
14.0 |
930 |
310 |
280 |
230 |
7.5 |
9.000 |
4.475×1.460×1.520 |
995 |
|
MG4R3022D |
3.100 |
22.0 |
18.0 |
1.050 |
350 |
330 |
250 |
11.0 |
13.000 |
5.220×1.720×1.830 |
1.090 |
|
MG4R3028M |
3.100 |
28.0 |
22.0 |
1.140 |
380 |
360 |
270 |
15.0 |
17.000 |
5.300×1.924×2.005 |
1.415 |
|
MG4R3035E |
3.100 |
35.0 |
26.0 |
1.290 |
430 |
380 |
300 |
18.7 |
19.000 |
5.340×1.980×2.090 |
1.420 |
|
MG4R3038F |
3.100 |
38.0 |
32.0 |
1.320 |
440 |
410 |
320 |
22.5 |
23.000 |
5.555×2.180×2.385 |
1.740 |
|
MG4R3042G |
3.100 |
42.0 |
34.0 |
1.380 |
460 |
420 |
360 |
30.0 |
27.000 |
6.140×2.695×2.450 |
1.850 |
|
MG4R3048G |
3.100 |
48.0 |
36.0 |
1.440 |
480 |
440 |
370 |
30.0 |
29.000 |
6.140×2.695×2.450 |
1.860 |
|
MG4R3055H |
3.100 |
55.0 |
40.0 |
1.620 |
540 |
510 |
430 |
45.0 |
50.000 |
6.140×3.130×3.065 |
2.255 |
|
MG4R3065I |
3.100 |
65.0 |
50.0 |
1.890 |
630 |
570 |
460 |
55.0 |
66.000 |
6.350×3.480×3.570 |
2.655 |
|
MG4R3075Y |
3.100 |
75.0 |
55.0 |
2.040 |
680 |
620 |
490 |
75.0 |
71.000 |
6.350×3.480×3.570 |
2.655 |
|
MG4R4006B |
4.100 |
6.0 |
4.0 |
750 |
250 |
240 |
180 |
4.1 |
7.400 |
5.475×1.210×1.320 |
870 |
|
MG4R4008B |
4.100 |
8.0 |
6.0 |
840 |
280 |
250 |
200 |
5.6 |
7.600 |
5.745×1.210×1.320 |
875 |
|
MG4R4010C |
4.100 |
10.0 |
8.0 |
960 |
320 |
310 |
230 |
7.5 |
13.200 |
5.790×1.460×1.520 |
995 |
|
MG4R4012C |
4.100 |
12.0 |
10.0 |
1.050 |
350 |
310 |
230 |
11.2 |
14.400 |
5.790×1.460×1.520 |
1.005 |
|
MG4R4016D |
4.100 |
16.0 |
13.0 |
1.200 |
400 |
350 |
270 |
15.0 |
22.000 |
6.220×1.720×1.830 |
1.110 |
|
MG4R4020M |
4.100 |
20.0 |
16.0 |
1.260 |
420 |
390 |
320 |
18.7 |
27.500 |
6.340×1.980×2.090 |
1.420 |
|
MG4R4025F |
4.100 |
25.0 |
20.0 |
1.380 |
460 |
410 |
340 |
22.5 |
32.00 |
6.555×2.180×2.385 |
1.740 |
|
MG4R4032F |
4.100 |
32.0 |
25.0 |
1.440 |
480 |
440 |
340 |
22.5 |
39.500 |
6.555×2.180×2.385 |
1.780 |
|
MG4R4040G |
4.100 |
40.0 |
30.0 |
1.590 |
530 |
490 |
410 |
30.0 |
56.000 |
7.140×2.695×2.450 |
1.910 |
|
MG4R4050H |
4.100 |
50.0 |
40.0 |
1.620 |
540 |
500 |
440 |
37.5 |
64.000 |
7.140×3.130×3.065 |
2.300 |
|
MG4R4065Y |
4.100 |
65.0 |
50.0 |
2.040 |
680 |
660 |
500 |
56.2 |
80.000 |
7.350×3.480×3.570 |
2.685 |
|
MG4R6008D |
6.100 |
8.0 |
6.0 |
1.110 |
370 |
340 |
240 |
7.5 |
21.000 |
8.220×1.720×1.830 |
1.075 |
|
MG4R6010M |
6.100 |
10.0 |
8.0 |
1.230 |
410 |
380 |
320 |
11.2 |
42.000 |
8.340×1.980×2.090 |
1.350 |
|
MG4R6014E |
6.100 |
14.0 |
12.0 |
1.260 |
420 |
390 |
330 |
15.0 |
45.000 |
8.340×1.980×2.090 |
1.350 |
|
MG4R6018F |
6.100 |
18.0 |
14.0 |
1.440 |
480 |
470 |
380 |
22.5 |
54.000 |
8.555×2.475×2.385 |
1.475 |
|
MG4R6025H |
6.100 |
25.0 |
20.0 |
1.590 |
530 |
500 |
380 |
37.5 |
65.000 |
9.140×2.695×2.450 |
1.730 |
|
MG4R6032I |
6.100 |
32.0 |
25.0 |
1.770 |
590 |
570 |
450 |
45.0 |
92.000 |
9.140×3.130×3.065 |
2.120 |
Технические характеристики:

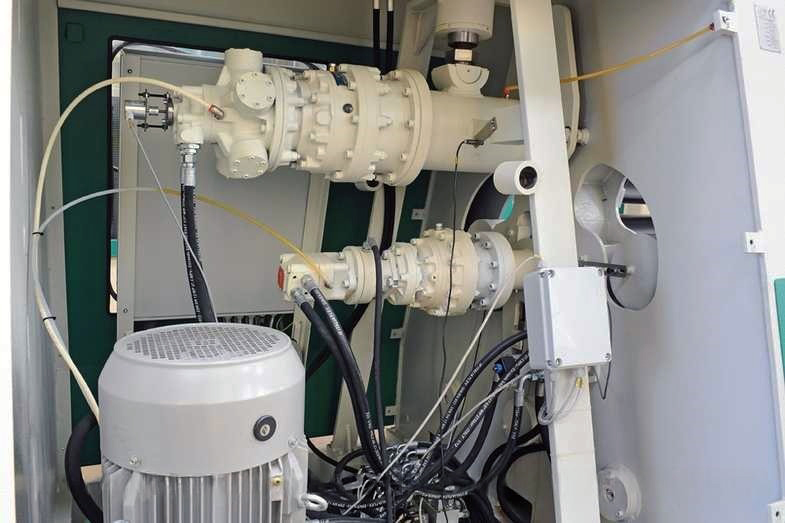

В основе конструкции этих станков лежат четыре валка. Два расположенных по центру валка приводятся напрямую от двигателя через гидравлику и планетарный редуктор.
К числу самых точных и технологичных решений для гибки листового металла относятся именно эти машины. В их устройстве использованы современные высокоэффективные разработки, включая гидравлический планетарный привод с прямым соединением с валком, качающиеся направляющие и самоустанавливающиеся двойные подшипники качения с коническими роликами. Такое исполнение позволяет исключить зазоры и снизить потери на трение, из за которых уменьшается передача энергии.

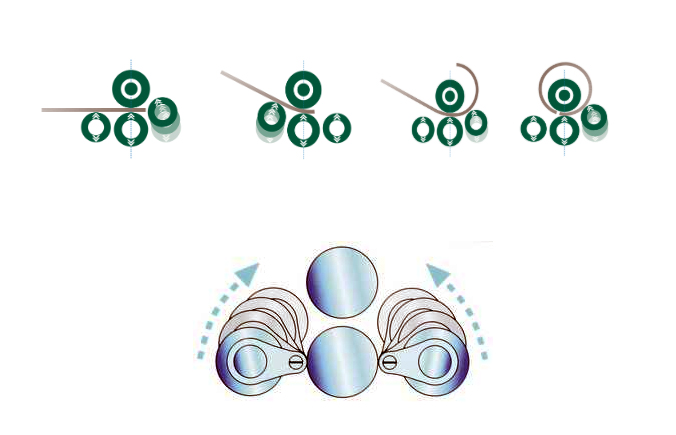

Регулировка боковых валков выполняется с помощью коленчатого рычага. Благодаря этому можно гнуть материал с минимальными радиусами и выполнять подгиб на коротких прямых участках.
Все валки установлены на подшипниках, которые рассчитаны на высокую динамическую нагрузку. Подшипники находятся в отдельном корпусе, заполненном смазкой, поэтому смазываются в течение всего срока эксплуатации.
Тяжелый торсионный вал механически связывает гидравлические цилиндры боковых валков и синхронизирует их работу. При такой схеме сжимаемость масла почти не влияет на процесс и не нарушает параллельность, так как нагрузка одновременно передается на оба цилиндра.
С помощью этого станка можно получать очень высокую точность при гибке листа, а также при изготовлении цилиндров и конусов.
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Прямолинейное перемещение верхнего и нижнего валков обеспечивается гидравлической и планетарной передачей.
- Автоматически выбирается частота вращения валков.
- Коленчатый рычаг служит для регулировки положения боковых валков, а правильное распределение усилий позволяет получать диаметры, составляющие 1.1 диаметра верхнего валка.
- Гидравлическая система снабжена защитой от перегрузок.
- Гибка выполняется в обоих направлениях.
- Параллельность боковых валков поддерживается торсионным валом, благодаря чему уменьшается расход энергии и повышается точность.
- Предусмотрена система аварийной остановки.

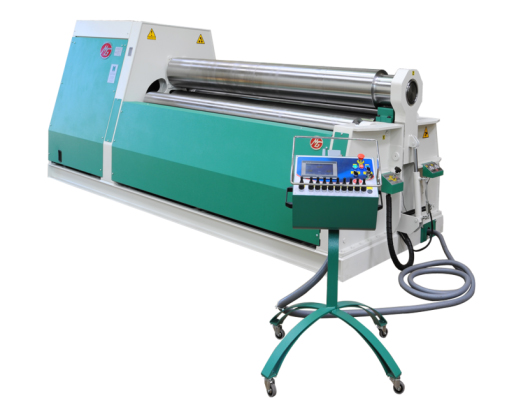

- Управление выполняется с помощью переносного пульта.
- Двигатель защищен от перегрузки.

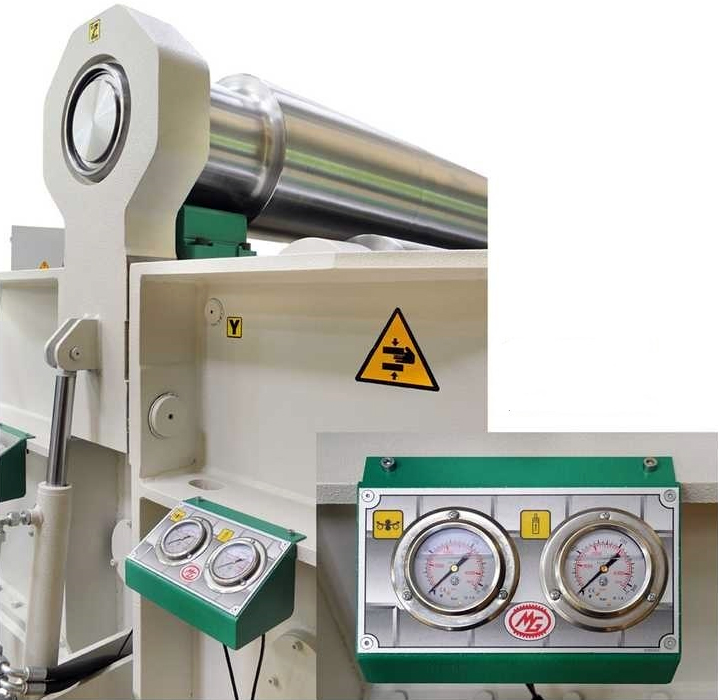

- Плавная регулировка давления верхнего валка осуществляется с контролем по манометру.
- Положение боковых валков выводится на цифровые индикаторы.

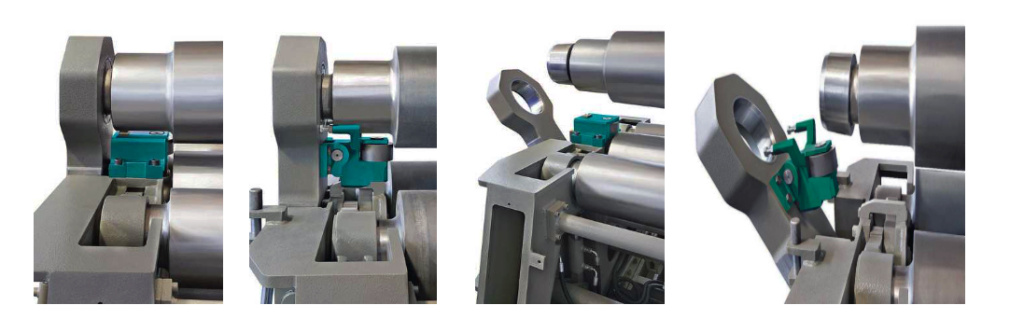

- Для более удобной установки и снятия труб применяется гидравлическая откидная опора.
- Станок не нуждается в обслуживании, так как подшипники изолированы, находятся в водонепроницаемом корпусе и постоянно получают смазку.
Отдельно предусмотрена кнопка экстренной остановки.

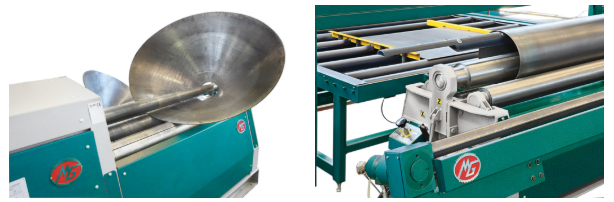

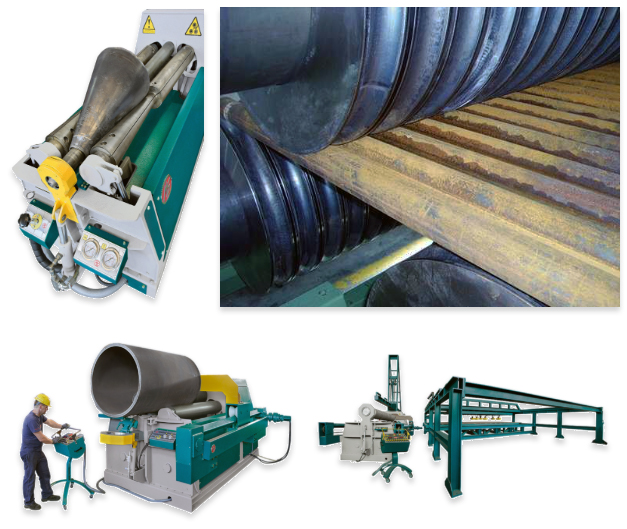

- устройство для гибки конусов, а также наклонная компоновка нижнего и боковых валков
- кованые закаленные валки, обладающие твердостью до 53 55 HRC
- устройство для калибровки труб
- гидравлическое торможение верхнего валка
- подготовка к монтажу систем поддержки
- различные варианты боковой и центральной поддержки

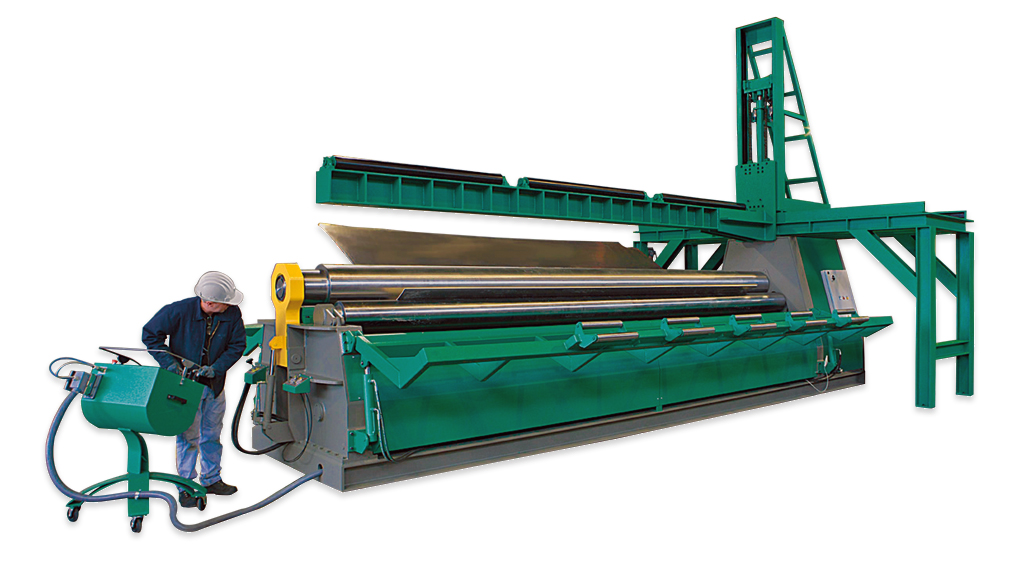

- подающие механизмы либо системы разгрузки, рольганги либо автоматизированные комплексы
- удаленный пульт управления

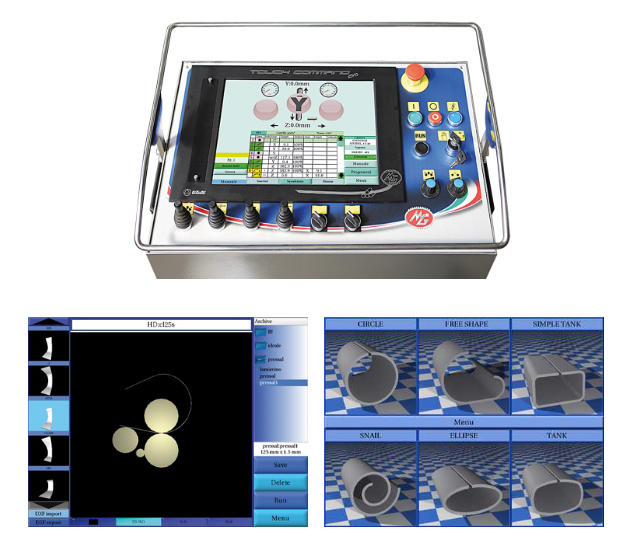

- ЧПУ система с сенсорным экраном, CNC Touch Command EVO
- цифровое отображение вращения центральных валков
- цифровое отображение положения боковых валков
- измерительный прибор для определения получаемого диаметра
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
Мы работаем с компаниями:
-
16 932 773 ₽Артикул: 14365Макс. размеры обраб.: 1500х5000 мм
Макс. толщина пробивки: 6,35 мм
Номинальное усилие: 30 т
Вес: 15000 кгЗаказать Подробнее4 184 874 ₽Артикул: 14340Ширина обработки: 1300 мм
Скорость подачи: 0 - 10 м/мин
Мощность: 32,5 кВт
Масса: 4000 кгЗаказать Подробнее24 361 345 ₽Артикул: 14311Мин. уголок: 63x63x4 мм
Макс. уголок: 200x200x20 мм
Макс. Ø обраб.: 32 мм
Макс. толщина: 20 ммЗаказать Подробнее3 038 403 ₽Артикул: 14250Макс. Ø точения: 630 - 1000 мм
РМЦ: 1500 - 6000 мм
Мощность: 11 кВт
Вес: 5000 - 5500 кгЗаказать Подробнее2 268 908 ₽Артикул: 14236Макс. Ø точения: 310 - 500 мм
РМЦ: 1000 мм
Мощность: 7,5 кВт
Вес: 2750 кг
Заказать Подробнее30 840 336 ₽Артикул: 14095Цилиндрические зубчатые колеса
прямозубые, косозубые
Макс. Ø обработки: 500 мм
Макс. модуль заготовки: 12 ммЗаказать Подробнее74 706 975 ₽Артикул: 14039Поворотно-наклонный стол:
С функцией токарной обработки
Диаметр стола: 1200 мм
Мощность: 122 кВт
Вес: 40000 кгЗаказать Подробнее47 392 353 ₽Артикул: 14038Поворотно-наклонный стол:
С функцией токарной обработки
Диаметр стола: 850 мм
Мощность: 30 кВт
Вес: 20000 кгЗаказать Подробнее45 031 513 ₽Артикул: 14037Поворотно-наклонный стол:
одноопорный
Диаметр стола: 850 мм
Мощность: 30 кВт
Вес: 20000 кгЗаказать Подробнее -
2 016 807 ₽ 2 134 454 ₽Артикул: 6107Макс. сечение: 180х130 мм
Кол-во шпинделей: 4 шт
Скорость подачи: 6-36 м/мин
Мощность: 28,75 кВтЗаказать Подробнее2 974 790 ₽ 3 336 134 ₽Артикул: 2497Длина заготовки: 400-1500 мм
Макс. ширина заготовки: 580 мм
Станок проходного типа
Узлы: 4 пилы, 2 фрезы
Вес: 3800 кгЗаказать Подробнее2 554 622 ₽ 2 815 126 ₽Артикул: 3090Длина шпона: 1700 мм
Ширина шпона: 1700 мм
Толщина шпона: 1,0 - 3,0 мм
Масса: 4800 кгЗаказать Подробнее3 806 723 ₽ 3 924 370 ₽Артикул: 3088Длина чурака: до 1700 мм
Ø чурака: 90-500 мм
Толщина шпона: 0,5-3,0 мм
Мощность: 38,9 кВтЗаказать Подробнее3 168 067 ₽ 3 268 908 ₽Артикул: 2411Сечение заготовки: 210 х 140 мм
Кол-во шпинделей: 6 шт.
Скорость подачи: 6 - 36 м/мин
Мощность: 41,25 кВт
Вес: 4400 кг
…Заказать Подробнее
Видео
и предоставления услуг
