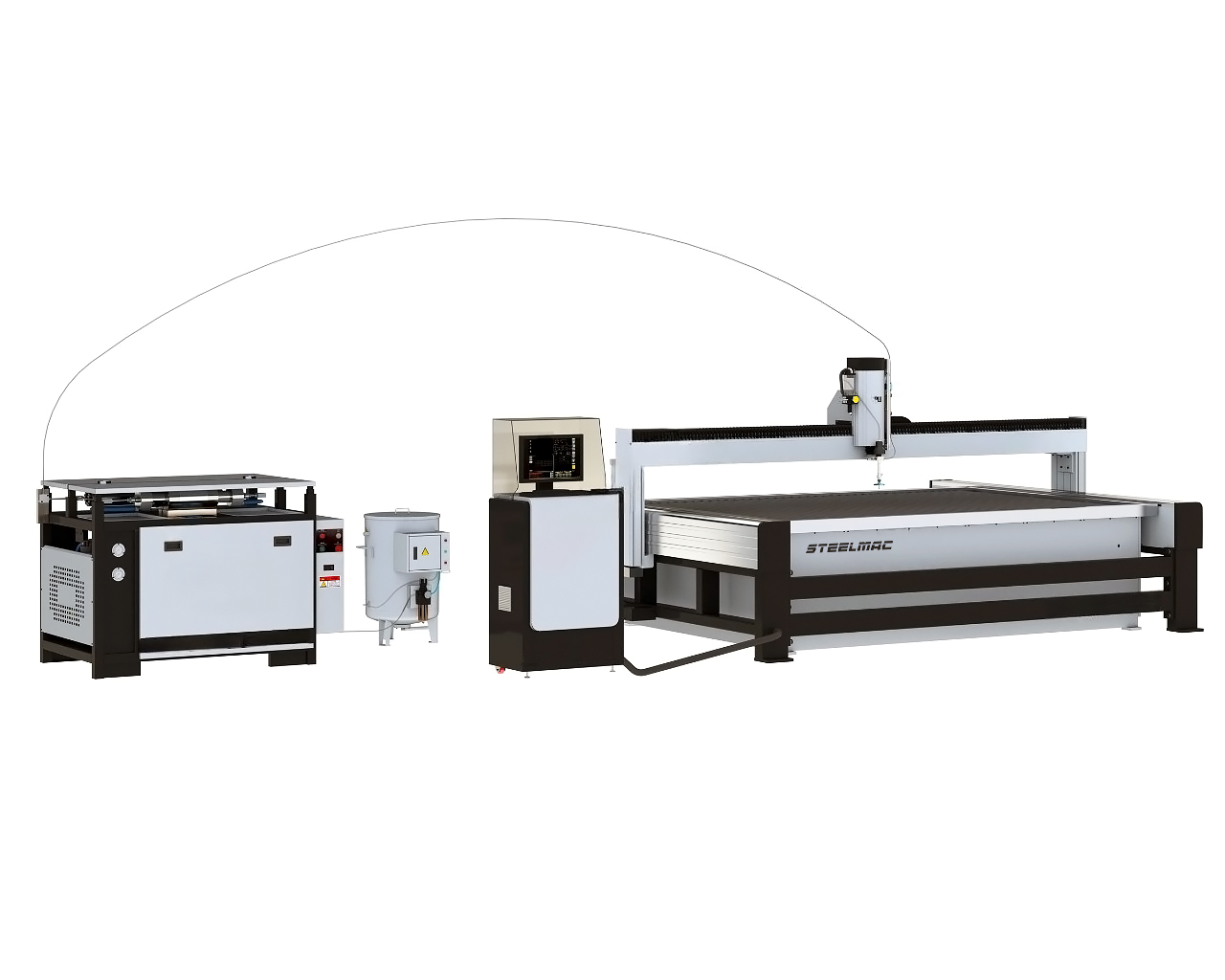

Гидроабразивный станок с ЧПУ СТМС PW-1530BA
Гидроабразивный станок с ЧПУ СТМС PW-1530BA
Артикул: 13648
Портальный тип
Х: 500 - 1500 мм
Y: 500 - 3000 мм
Тип привода: ШВП
Х: 500 - 1500 мм
Y: 500 - 3000 мм
Тип привода: ШВП
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
| Наименование | Ед. изм. | PW-1530BA |
| Тип установки |
|
Портальный тип |
| Рабочий стол | ||
| Размер рабочего стола | мм | 1500х3000 |
| Нагрузочная способность рабочего стола |
кг/м2 |
1500 |
| Перемещения | ||
| Перемещения по осям Х/Y (автоматические) | мм | 1500х3000 |
| Перемещение по оси Z (ручное) | мм | 150 |
| Скорость перемещения по осям Х/Y | мм/мин | 0-10000 |
| Тип привода | ШВП | |
| Точность | ||
| Точность позиционирования по осям ХY | мм | ±0,02 |
| Гидроабразивная режущая головка | ||
| Количество головок | шт | 1 (2 - опция) |
| Тип головки |
|
5-ти осевая |
| Насос высокого давления | ||
| Мощность электродвигателя | кВт | 37 |
| Расход воды | л/мин | 3,7 |
| Макс. рабочее давление | МПа | 413 |
| Рабочее давление | МПа | 360-380 |
| Диаметр сопла | мм | 0,33 |
| Охлаждение |
|
|
| Прочее | ||
| Максимальный уровень шума | дБ | 85 |
| Общее электропотребление | кВт | 45 |
| Электропитание | В/Гц/Ф | 380/50/3 |
Установка гидроабразивной резки СТМС PW-1530BA предназначена для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня. Уникальная конструкция разрезного станка основана на многолетнем конструктивном опыте, а также на использовании самых современных технологий резки водяной струей высокого давления. Многие элементы, подверженные воздействию воды, надежно защищены. Ведущие элементы, а также элементы ходовой системы оборудования, также дополнительно защищены. Станок оснащен современной русифицированной системой ЧПУ, которая полностью управляет всем процессом раскроя: величина давления, скорость увеличения, или же падения давления, количество абразивного материала и функция изменения его количества во времени.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Система ЧПУ.
- Рабочий стол – 1500х3000 мм.
- Перемещения по осям X/Y (автоматические) – 1500х3000 мм.
- Перемещение по оси Z (ручное) – 150 мм.
- Серводвигатели по осям X/Y.
- Линейные направляющие и ШВП по осям X/Y.
- Насос высокого давления – 413 МПа, 3,7 л/мин.
- Водяной бак из нержавеющей стали.
- Гидравлическая система (система подача воды) – 3~6 бар, 250 л/мин.
- Бункер для абразива.
- Пневматическая система (система подача песка) – 7~8 бар, 3 кВт
- Инструмент для обслуживания станка.
- Опоры для установки станка.
- Руководство по эксплуатации на русском языке.
 |
Мультипликатор A&V (США). |
|
Главный двигатель Siemens (Beide). |
|
Линейная направляющая – IRSO (Тайвань). |
|
Шарико-винтовая пара - TBI (Тайвань). |
|
Система управления - NC Studio содержит в себе функции управляющей программы и CAD/CAM, при трех осевом раскрое, а так же с добавлением компенсации конусности. Возможна комплектация ПО IGEMS с дополнительной функцией пяти осевого раскроя. |
|
19" ЖК дисплей. Промышленный компьютер влаго- и пылезащищенный. Удаленное подключение. |
 |
Объем бункера 125 кг. Система подачи абразива автоматическая с контролем уровня. |
|
5-ти осевая режущая голова. Макс. угол резания режущей головки до ± 75 град. |
|
Маслоохладитель для охлаждения гидравлического масла насоса высокого давления. |
|
Система умягчения воды (опция). |
|
Гидравлический загрузчик (опция). |
|
Изготовление установки гидроабразивной резки с ЧПУ из нержавеющей стали (опция). |
|
Две независимые режущие головы (опция). |
|
Полностью закрытый защитный кожух (опция). |
|
Увеличение перемещения по оси Z до 300 мм (опция). |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
