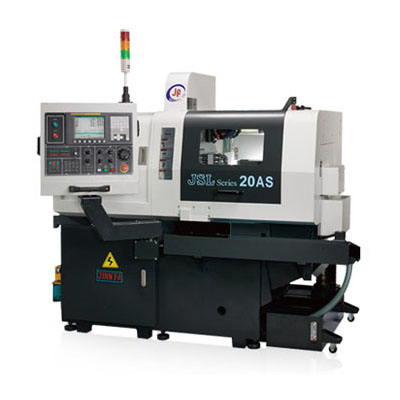

Токарный станок автомат с ЧПУ JSL-20AS
Токарный станок автомат с ЧПУ JSL-20AS
Артикул: 12637
Частота вращения: 8000 об/мин
Кол-во управляемых осей: 4
Макс. Ø прутка: 20 мм
Вес: 2140 кг
Кол-во управляемых осей: 4
Макс. Ø прутка: 20 мм
Вес: 2140 кг
7 781 513 ₽
92600 у.е.
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
JCL-20AS |
|
Макс. диаметр обработки главного шпинделя, мм |
20 |
|
Макс. диаметр обработки противошпинделя, мм |
20 |
|
Макс. длина обработки (вращающаяся направляющая втулка), мм |
150 |
|
Макс. длина обработки (без направляющей втулки), мм |
45 |
|
Макс. длина обработки (фиксированная направляющая втулка), мм |
200 |
|
Макс. диаметр сверления главного шпинделя, мм |
10 |
|
Макс. диаметр сверления противошпинделя, мм |
10 |
|
Макс. диаметр нарезаемой резьбы главного шпинделя |
М8 |
|
Макс. диаметр нарезаемой резьбы противошпинделя |
М8 |
|
Макс. диаметр радиального сверления, мм |
10 |
|
Макс. диаметр радиального нарезания резьбы, мм |
М6 |
|
Кол-во позиций инструмента для наружной обработки |
8 |
|
Кол-во позиций инструмента для внутренней обработки |
5 |
|
Кол-во приводных инструментальных позиций для радиальной обработки в шпинделе |
4 |
|
Размер инструмента для точения, мм |
12х12х90 |
|
Количество управляемых осей (с учетом осей «C1» и «C2») |
4 |
|
Диаметр отверстия шпинделя и противошпинделя, мм |
29 |
|
Частота вращения основного шпинделя, об/мин |
200-8000 |
|
Частота вращения противошпинделя, об/мин |
200-8000 |
|
Ускоренные перемещения по осям X/Z, м/мин |
24 |
|
Макс. частота вращения приводного инструмента для главного шпинделя, об/мин |
8000 |
|
Мощность радиального приводного инструмента, кВт |
0,5 |
|
Мощность двигателя главного шпинделя, кВт |
3,7 |
|
Мощность двигателя противошпинделя, кВт |
2,2 |
|
Мощность двигателей осей X1/Z1/, кВт |
0,5/0,75 |
|
Мощность двигателя оси Y, кВт |
0,75 |
|
Мощность двигателя подачи СОЖ, кВт |
0,375 |
|
Потребляемая мощность из сети |
15 кВА |
|
Габариты станка, мм |
2030×1330×2025 |
|
Вес станка, кг |
2140 |
Экономичные и компактные токарные автоматы с ЧПУ выделяются высокой жёсткостью, высокой точностью позиционирования, коротким сроком окупаемости. Данное оборудование способно выполнять как высокоточную обработку, благодаря высокоскоростному шпинделю (до 8000 об/мин), так и высокоэффективное черновое точения за счет применения в конструкции направляющих скольжения. Использование на производстве таких станков позволяет увеличить производительность. Автоматы продольного точения серии JSL являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

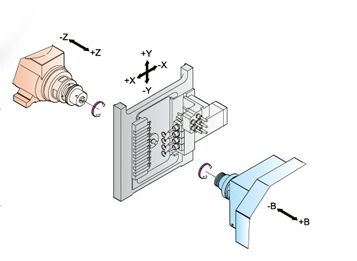

СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Высокоскоростные шпиндели (до 8000 об/мин) обеспечивают максимальную производительность и высокое качество обработанной поверхности (Ra до 0,63-0,8 мкм), позволяя исключить дорогостоящую шлифовальную операцию
- Возможность работы с некалиброванным прутком (по H12)
- Большие технологические возможности. Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон, т.о. заменяет несколько единиц металлорежущего оборудования
- Операция глубокого сверления с прокачкой СОЖ через инструмент под давлением до 100 бар (опция) для обработки отверстий, которые невозможно получить на обычном токарном центра
- Система крепления приводного инструмента, не требующая специальных дорогостоящих приводных оправок как на обычных токарно-фрезерных центрах
- Полноценная Y-ось. Позволяет производить полноценную фрезерную обработку.
 |
Инструментальные позиции для обработки в главном шпинделе:
|
 |
Инструментальные позиции для обработки в главном и/или противошпинделе:
|
|
Инструментальная позиция для глубокого сверления в противошпинделе (опция):
|
|
Система ЧПУ:
|
 |
Система без держателя направляющей втулки (перемещающийся до упора шпиндель). Используется для уменьшения остатка прутка. Экономит материал и деньги. |
|
Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
 |
Люнетные системы для обработки с направляющей втулкой (опция). |
 |
С не вращающейся направляющей втулкой (стандарт). Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.
|
|
Устанавливается преимущественно при обработке круглого прутка из цветных металлов. |
 |
С вращающейся направляющей втулкой (опция). Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. |
 |
Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки. |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
|
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
