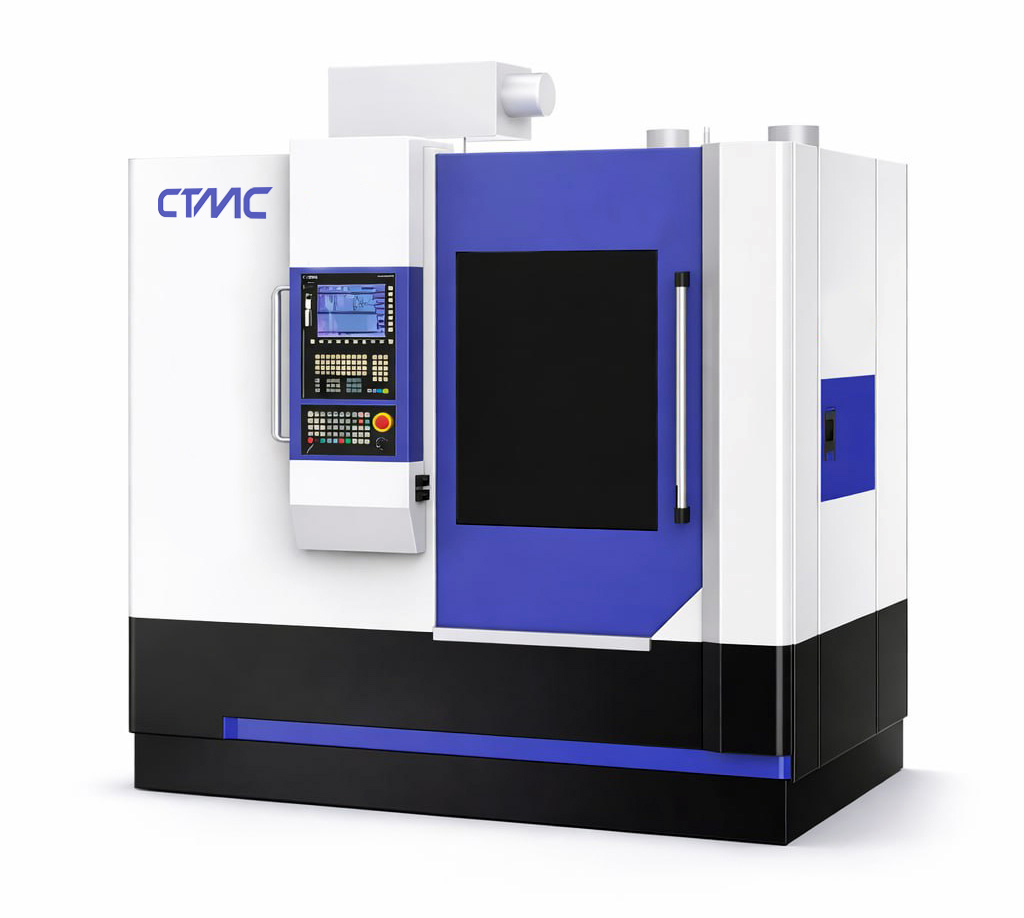

Зубофрезерные станки с ЧПУ CTMC GHM-350CNC

Зубофрезерные станки с ЧПУ CTMC GHM-350CNC
Артикул: 13930
Для цилиндрических прямозубых,
косозубых шестёрен и зубчатых колёс
Макс. Ø обработки: 350 мм
Макс. модуль заготовки: 8 мм
23 939 394 ₽
316000 у.е.

Получить расчет лизинга

Получить предложение

Для цилиндрических прямозубых,
косозубых шестёрен и зубчатых колёс
Макс. Ø обработки: 350 мм
Макс. модуль заготовки: 8 мм
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Видео
  • Доставка

Модель

GHM-350CNC

Модуль заготовки (мм)

6

Макс. диаметр заготовки (мм)

350

Макс. радиальный ход (ось X) (мм)  290
Перемещение по оси Z (мм) 350
Угол наклона фрезы (°)
±45
Мощность двигателя шпинделя (ось B) (КВт) 17
Система ЧПУ

Fanuc/Siemens

Макс. перемещение фрезы (мм) 180
Макс. размер фрезы Ø х L (мм)
160х200
Расстояние между осью вала фрезы и осью стола (мм)  30-320
Частота вращения шпинделя (ось В) (об/мин)  1200
Максимальная частота вращения стола (ось C) (об/мин) 240
Суммарная мощность (КВт) 62
Габариты станка (мм) 2950×2700×3100
Масса станка (кг) 10300

6-ти осевой зубофрезерный станок с ЧПУ является оборудованием для изготовления и обработки различных цилиндрических зубчатых колёс. Он предназначен для производства прямых и косозубых цилиндрических шестерен, зубчатых колёс, шкивов синхронных ремней, шлицевых валов, червячных колёс.

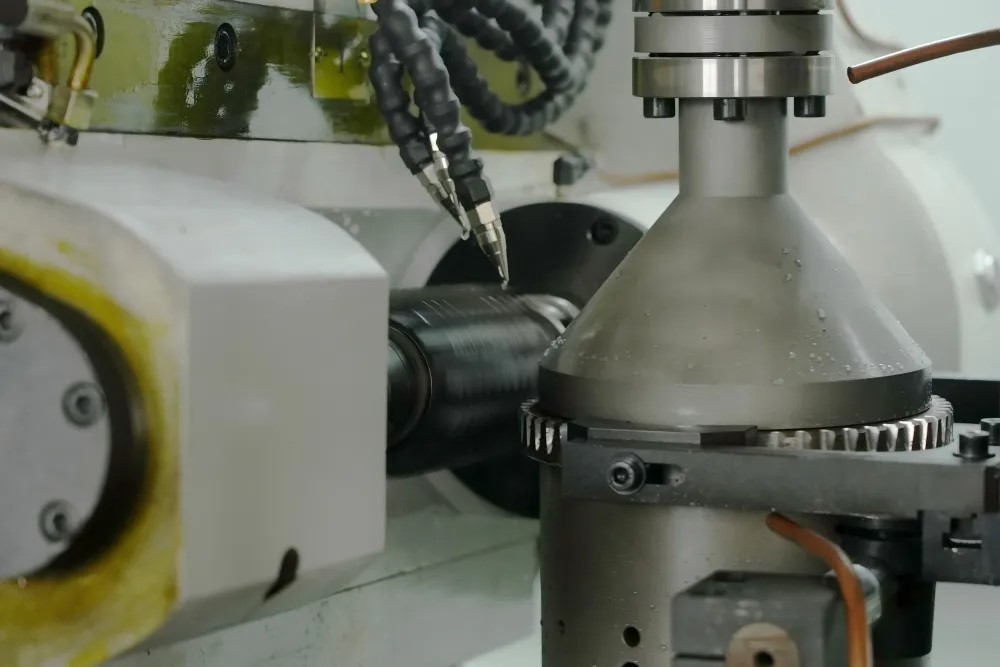

Фото 1.jpg

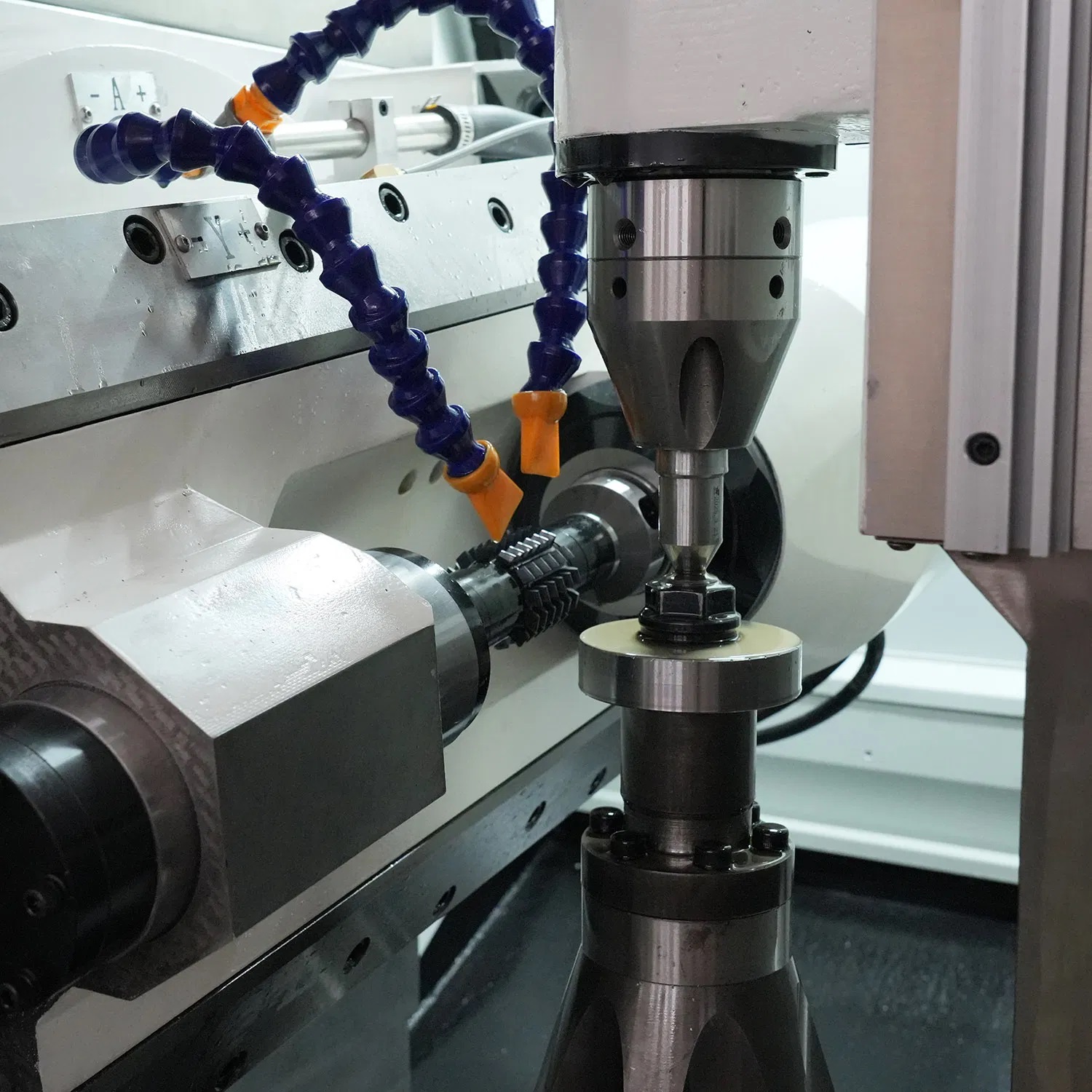

Станок оснащен функцией электронной коробки передач (EGB), которая заменяет традиционные устаревшие зубофрезерные станки.

Фото 2.jpg

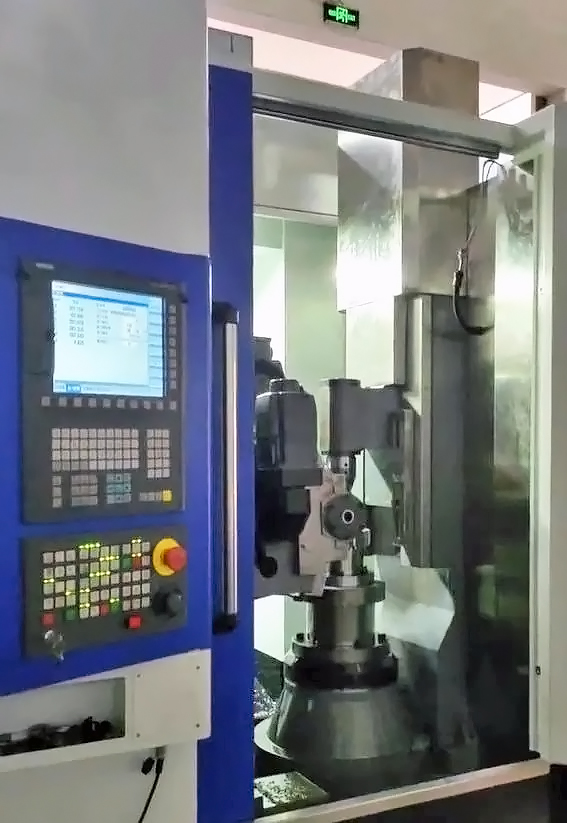

Система управления ЧПУ - Fanuc 0i MF/Siemens 828D.

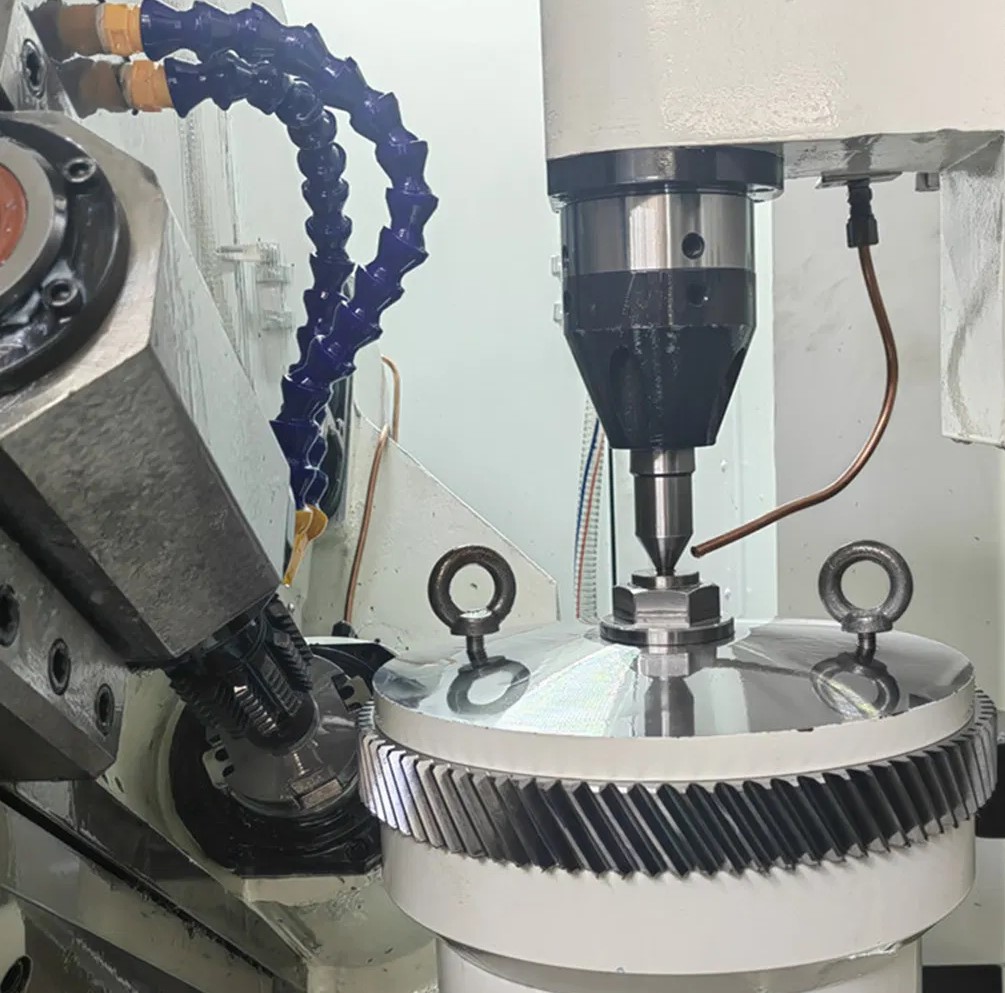

Фото 5.jpg

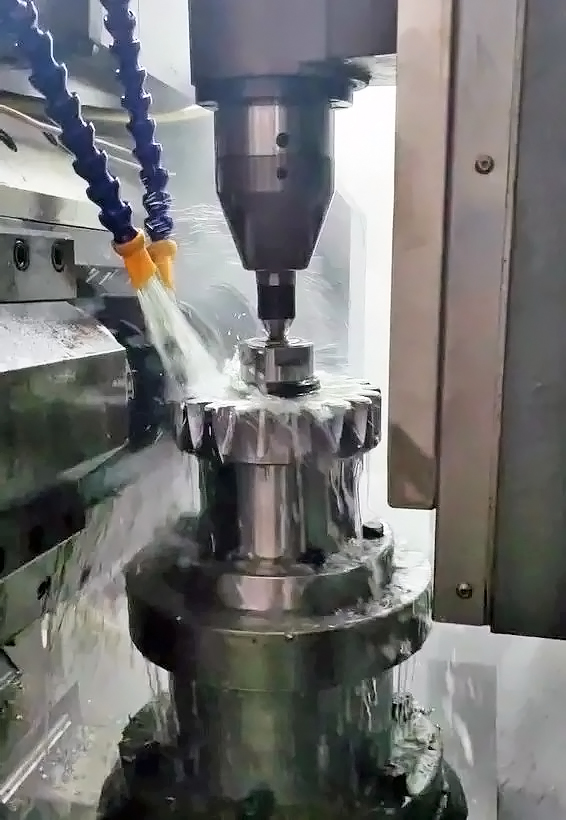

Автоматическая регулировка угла наклона режущей головки с помощью серводвигателя для обеспечения точности при работе с различными зубчатыми колесами.

Фото 3.jpg

Автоматическая система загрузки и выгрузки заготовок под различные виды изделий значительно повышает эффективность производства (опция).

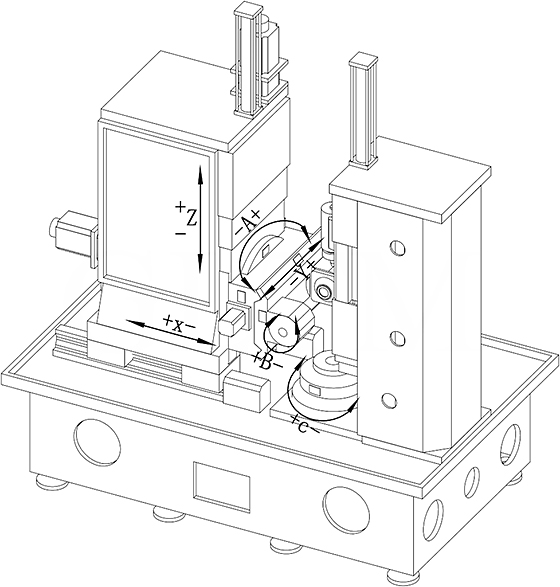

6 управляемых осей с 4-осевым скоординированным управлением

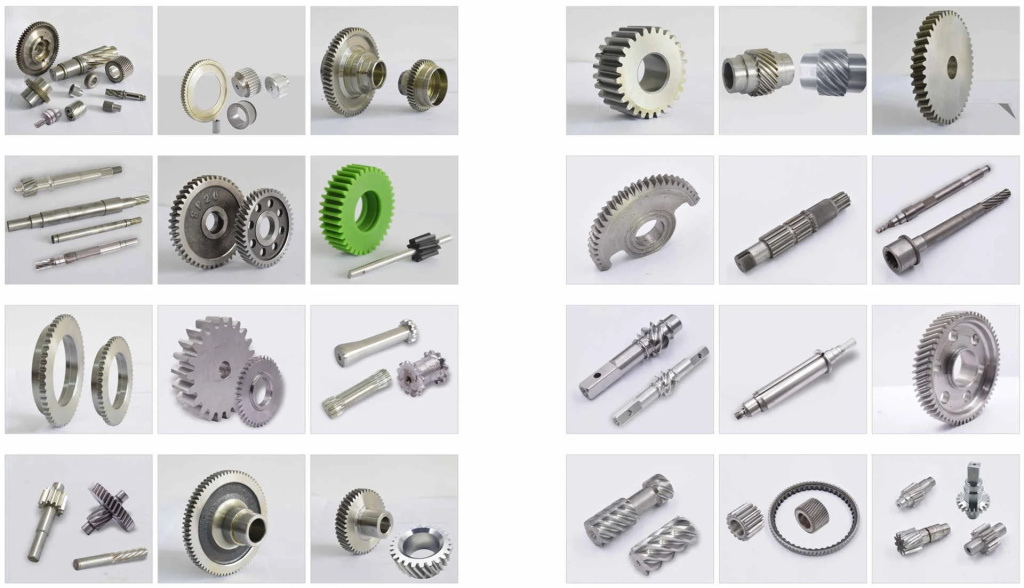

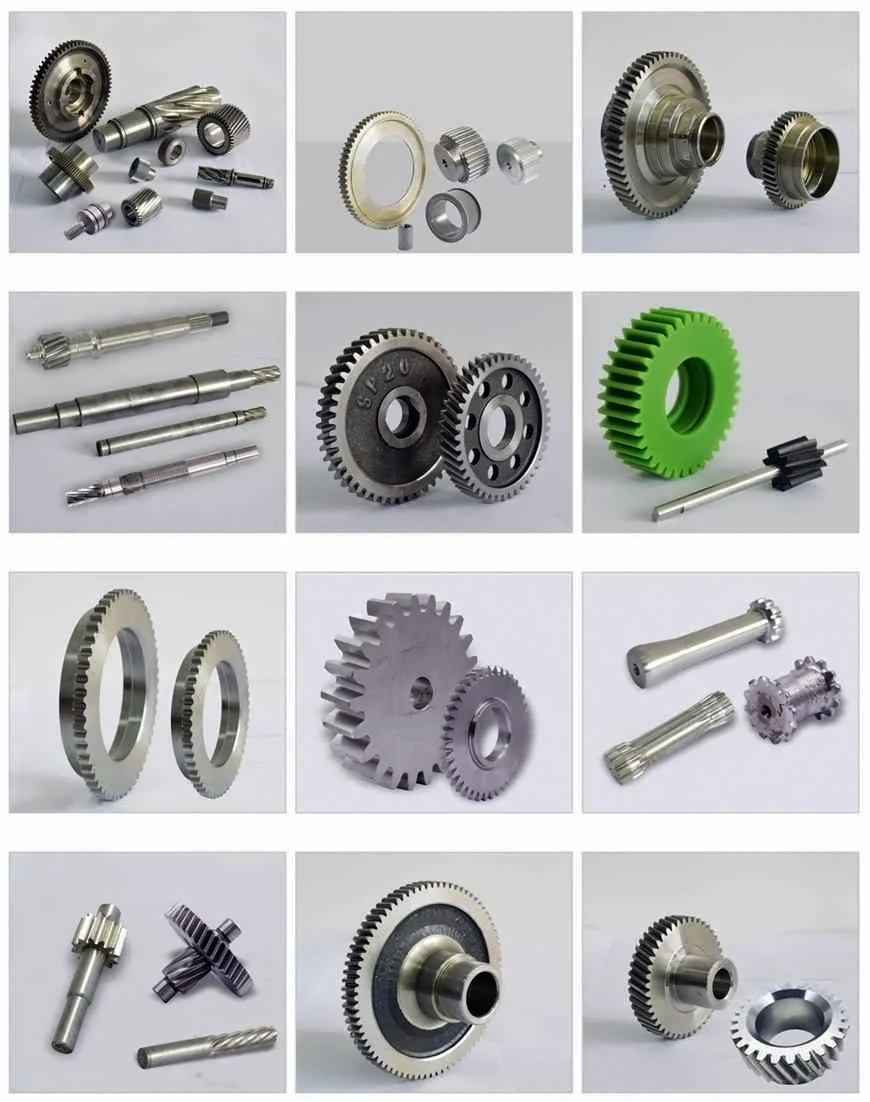

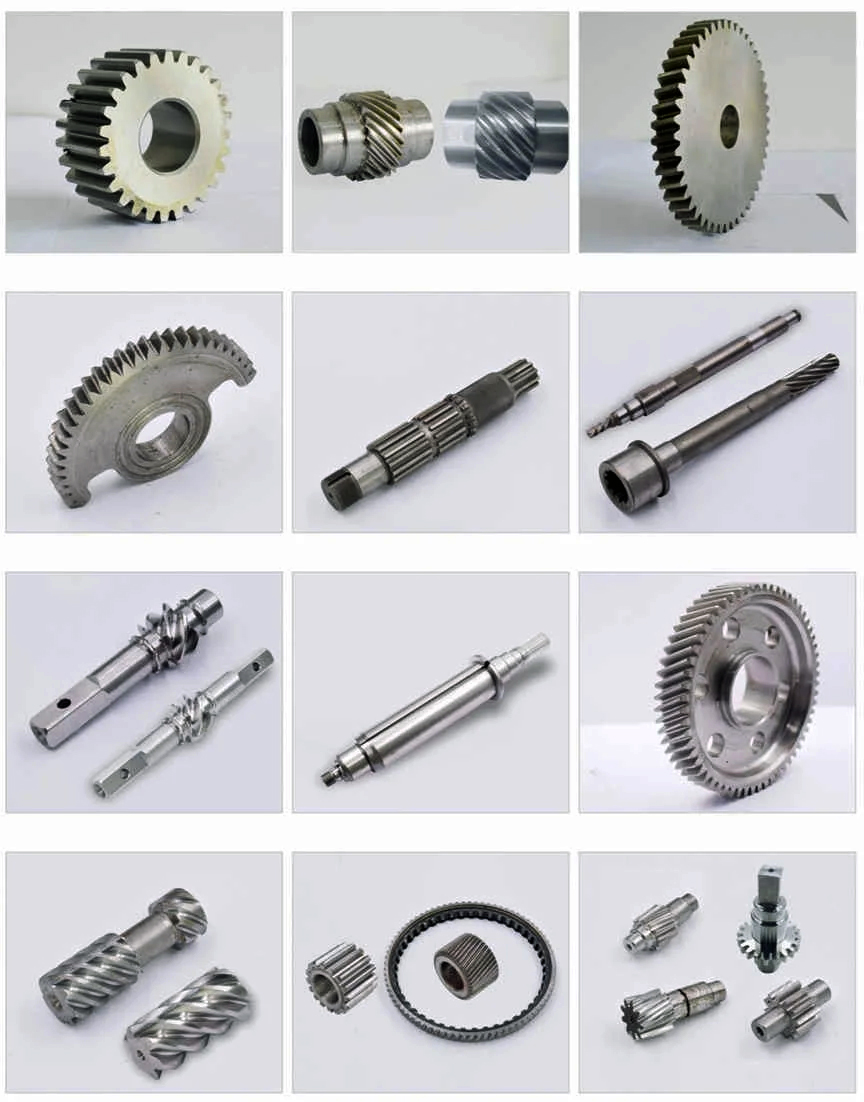

Примеры готовой продукции
