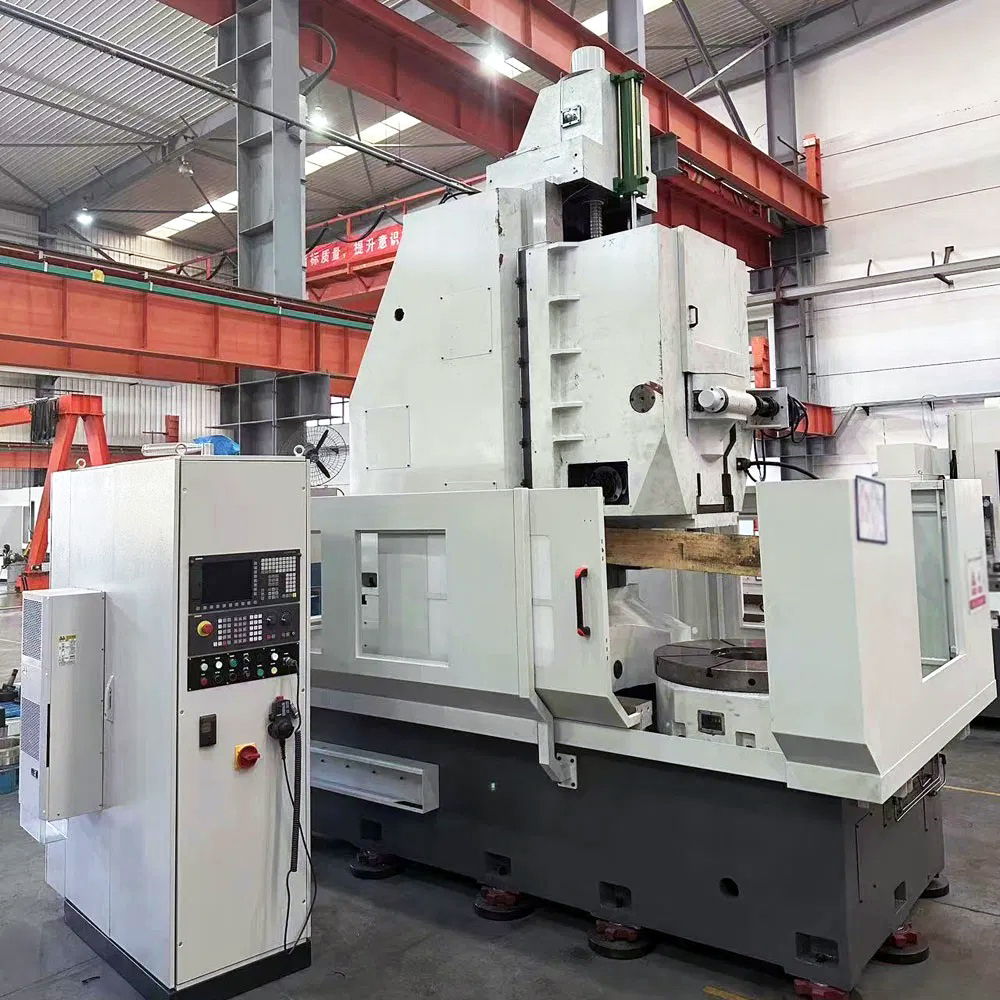

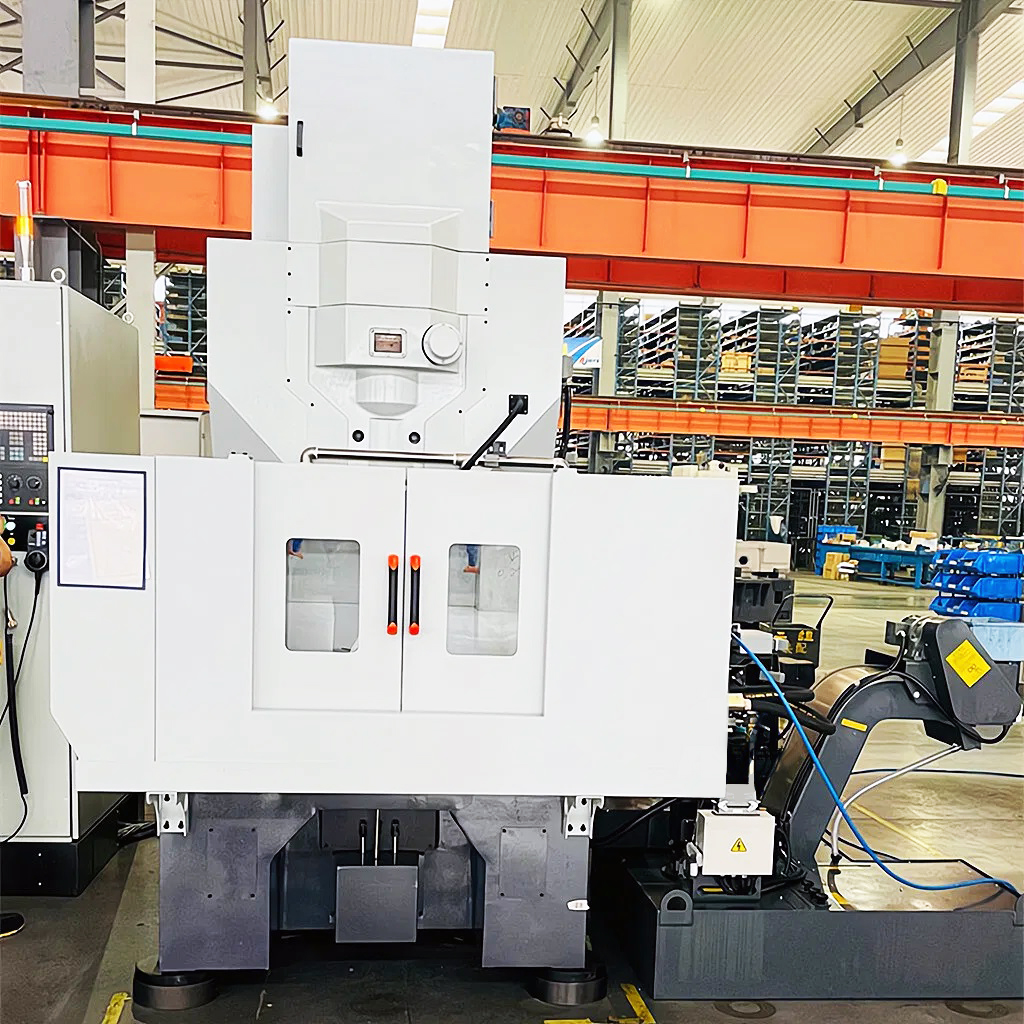

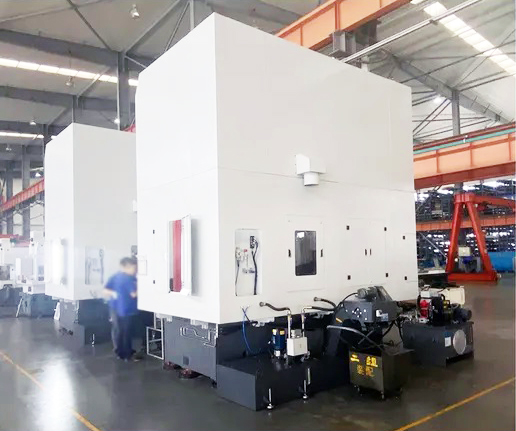

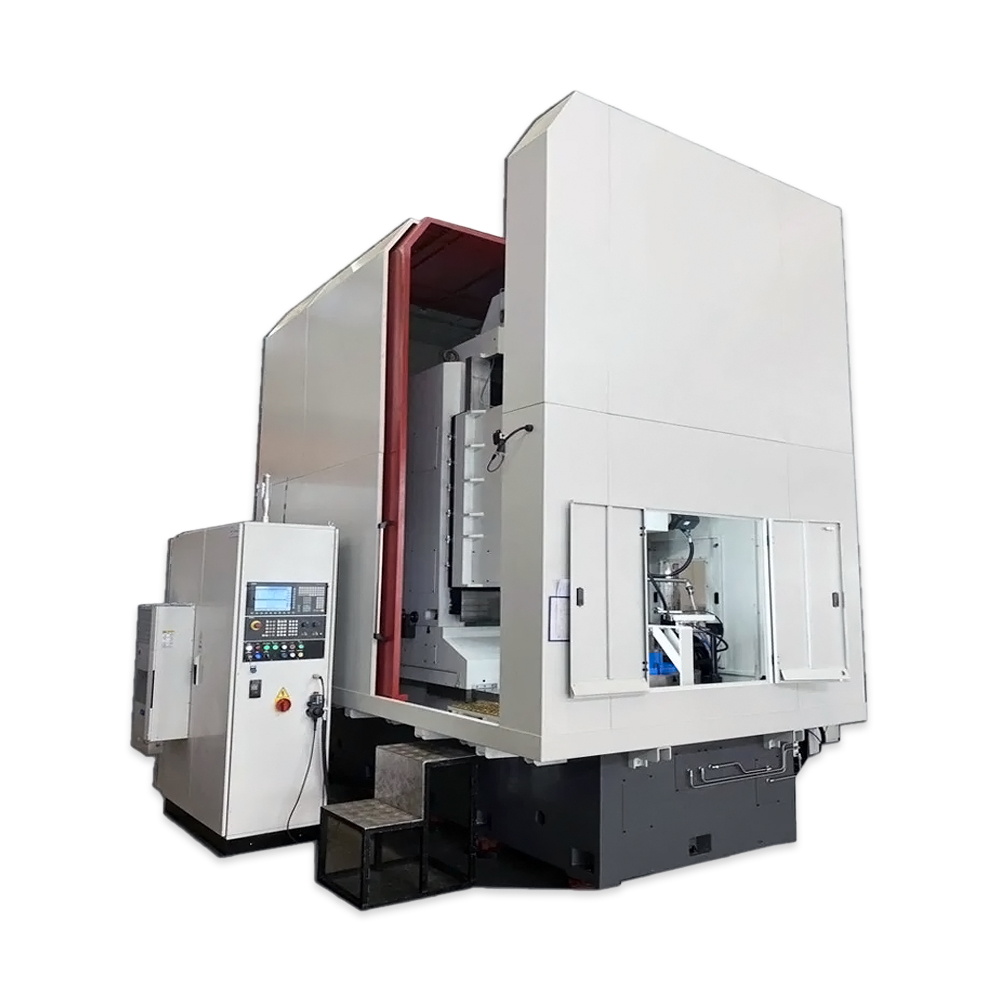

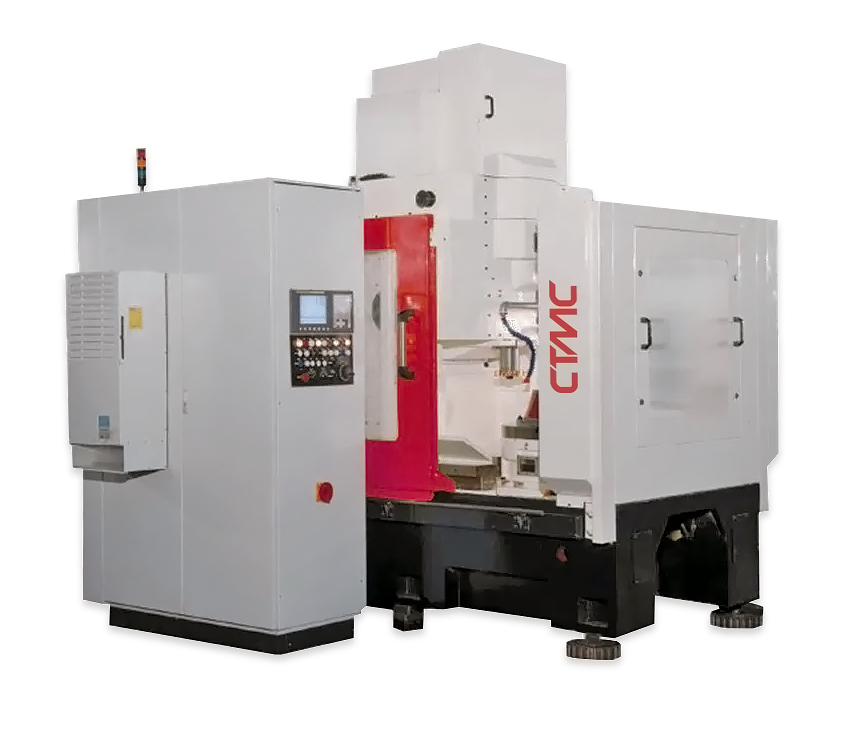

Зубодолбежный станок CTMC YS-50CNC
Внеш/внутр. Ø детали: 500/580 мм
Макс. модуль: 8 мм
Макс. ширина венца: 170 мм
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
YS-50CNC |
|
|
Макс . внешний диаметр обрабатываемой детали (мм) |
500 |
|
| Макс . внутренний диаметр обрабатываемой детали (мм) |
580 |
|
|
Максимальный модуль (мм) |
8 |
|
|
Макс. обрабатываемая ширина зубчатого колеса (мм) |
170 |
|
|
Максимальная длина хода (мм) |
200 |
|
| Система ЧПУ |
SIEMENS 828D |
|
|
Скорость хода шпинделя (ход/мин) |
60-600 |
|
|
Диаметр шпинделя (мм) |
100 |
|
|
Расстояние от торца шпинделя до плоскости рабочего стола (мм) |
305-530 |
|
|
Расстояние от оси инструмента до оси рабочего стола (мм |
0-360 |
|
|
Диаметр рабочего стола (мм) |
600 |
|
|
Отверстие рабочего стола (мм) |
160 |
|
|
Величина отвода при крайнем верхнем положении шпинделя (мм) |
>0,5 |
|
|
Смещение наклонной опорной колонны (мм) |
±20 |
|
|
Скорость радиальной подачи (мм/мин) |
2-16 |
|
|
Обороты рабочего стола (об/мин) |
10 |
|
|
Суммарная мощность (КВт) |
43 |
|
| Мощность главного двигателя (КВт) |
15 |
|
|
Габаритные размеры (мм) |
2800×1650×2800 |
|

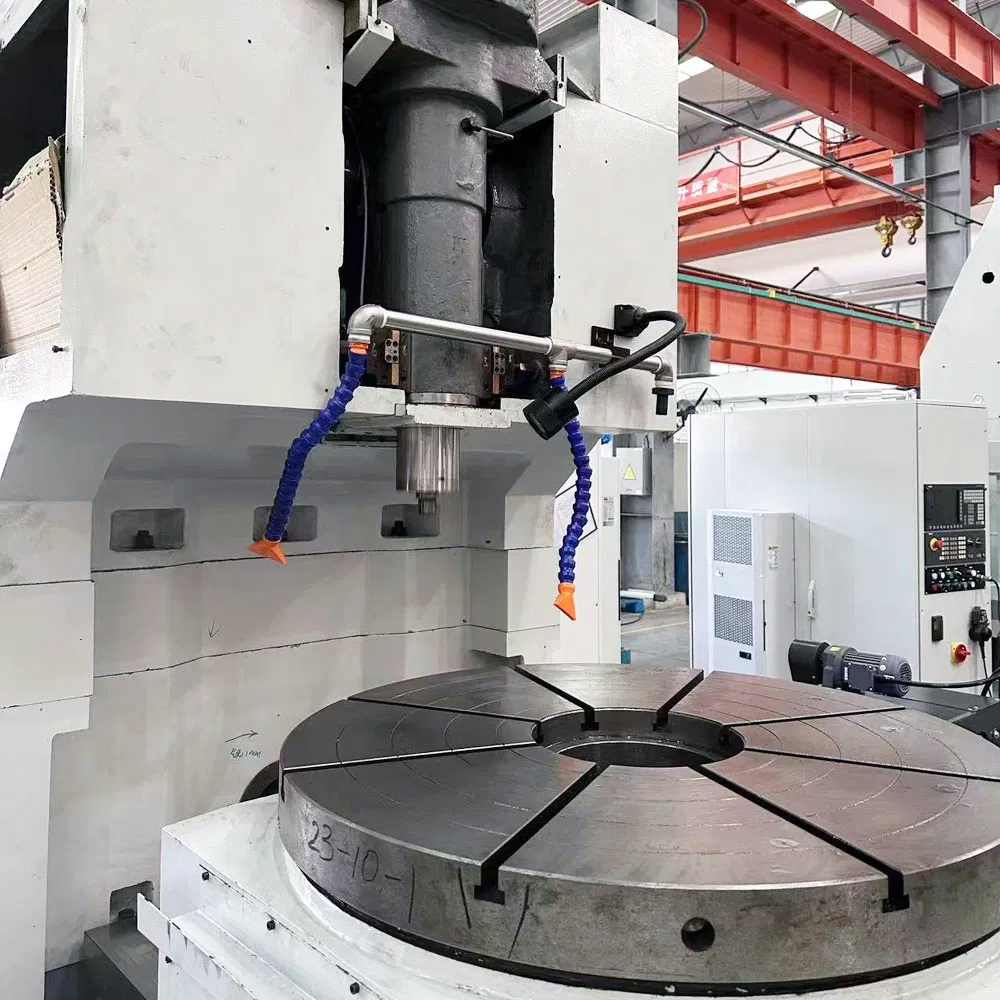

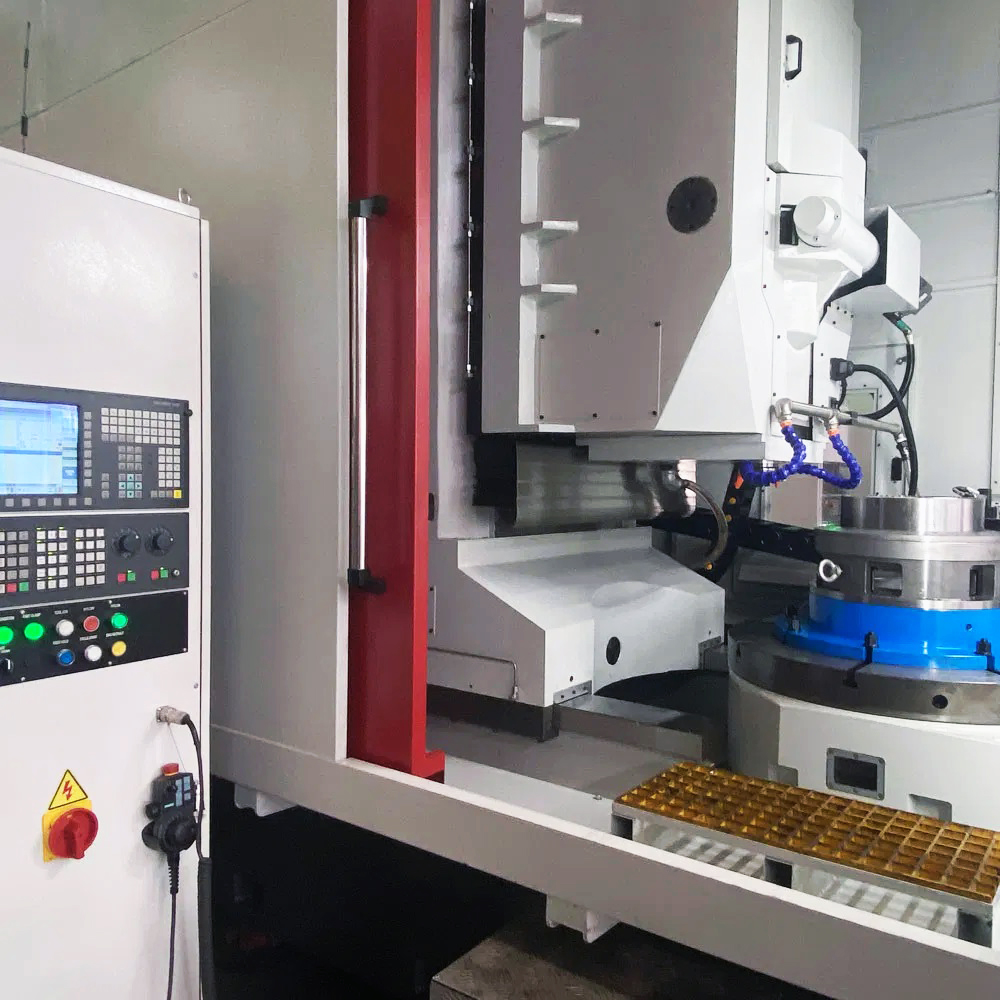

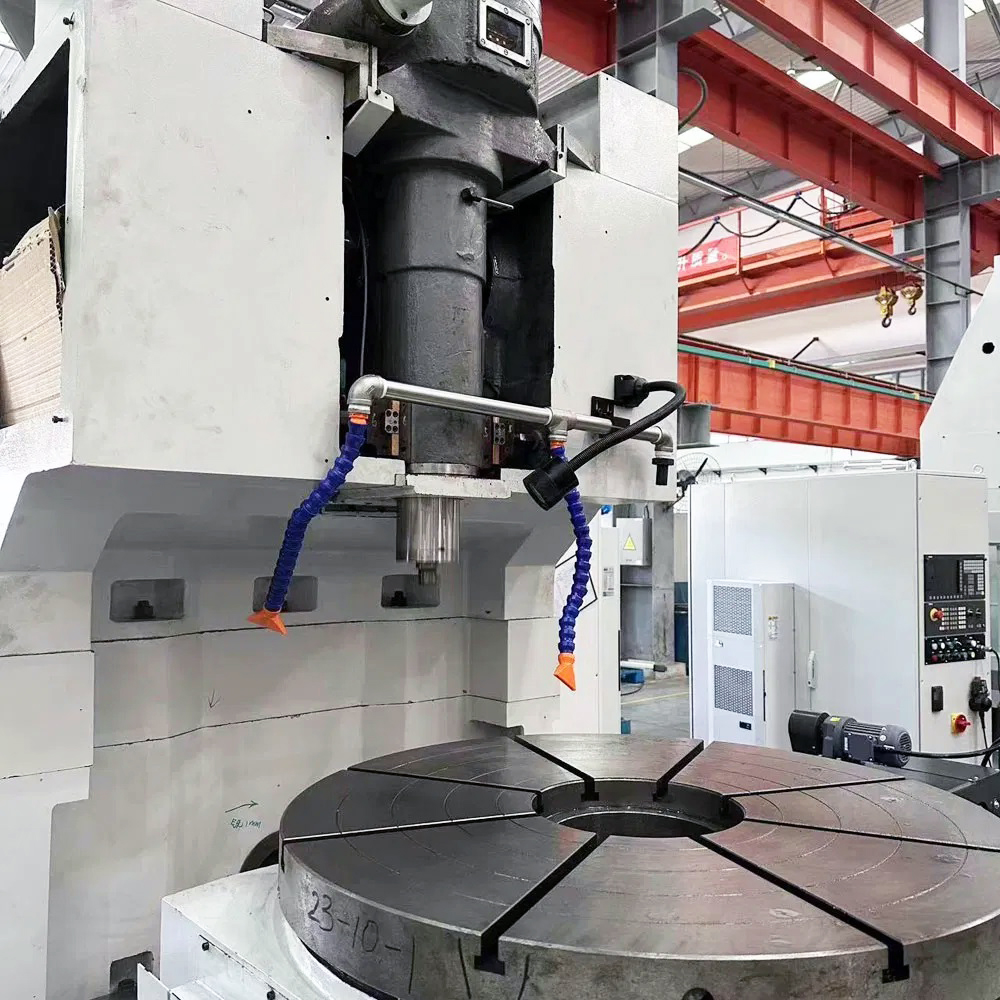

Четырехосевой зубодолбежный станок с ЧПУ для изготовления высокоточных цилиндрических зубчатых колёс с высокой эффективностью и точностью. Станок оснащен стандартной системой SIEMENS 828D. Для инструментальной стойки и рабочего стола используются высокоточные конические червячные пары. Станок оснащен надежной функцией остановки фрезы. Зубодолбёжный станок с ЧПУ служит для обработки широких спектров материалов, включая сталь, алюминий, латунь и композитные материалы, что делает его универсальным для различных промышленных задач.
Стандартная комплектация:
-

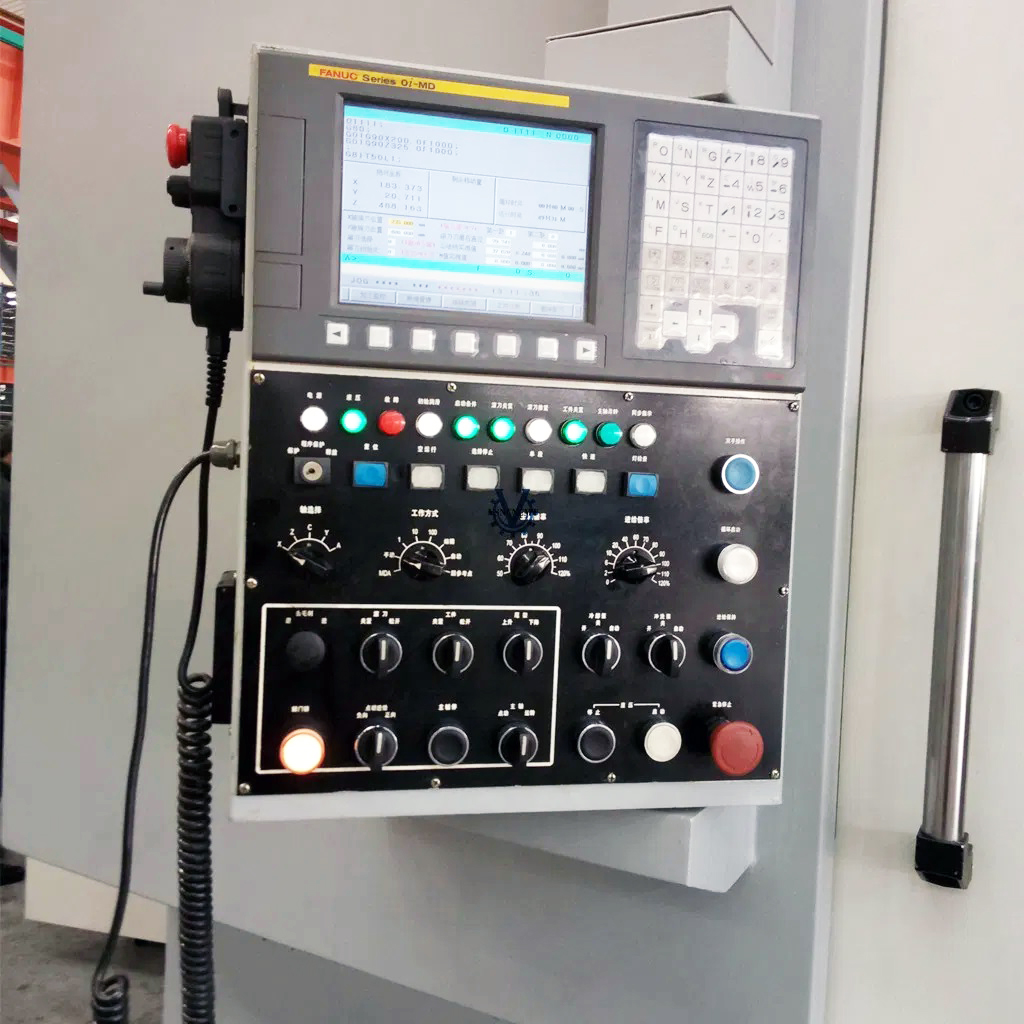

Система ЧПУ Fanuc 0i MF Plus
-
Цветной дисплей 10”
-
Конвейер для удаления стружки;
-
Телескопическая защита направляющих;
-

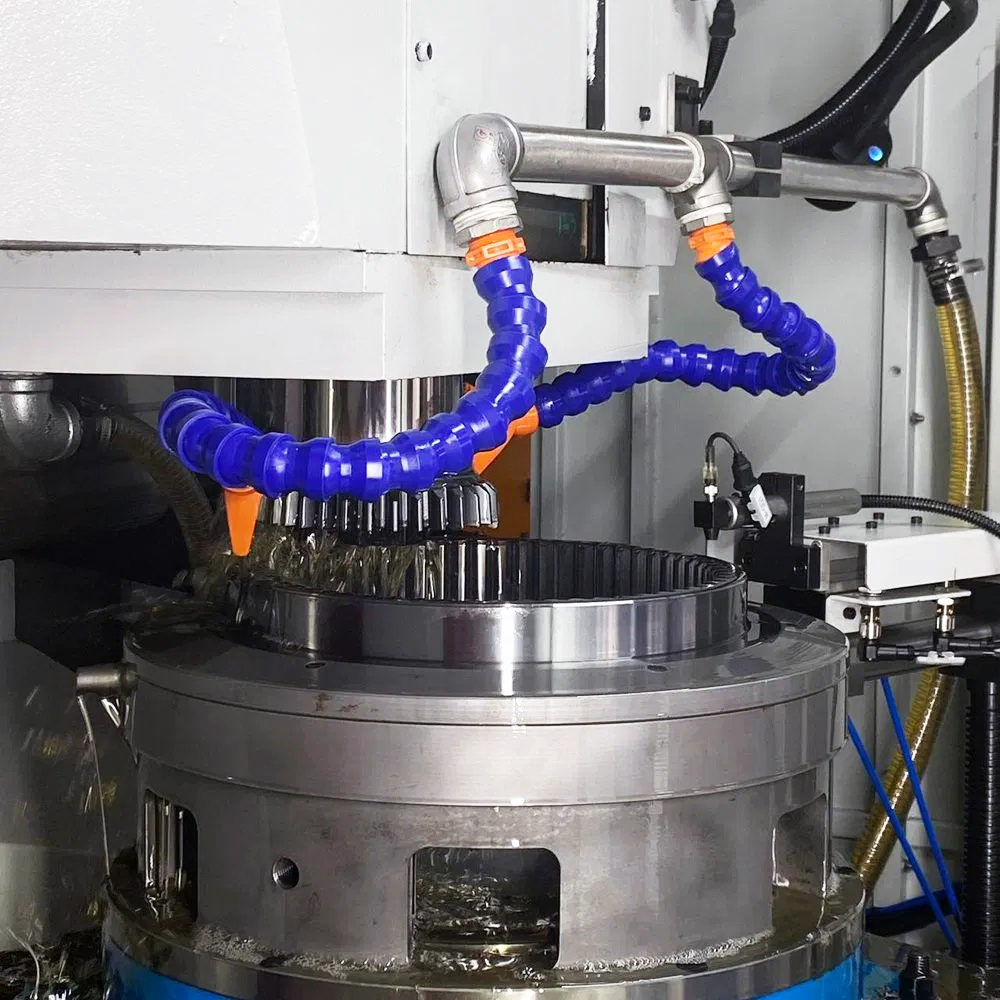

Охлаждение рабочей зоны
-
Освещение рабочей;
-
Ограждение зоны резания – кабинетного типа (полностью закрытая рабочая зона).
-
Гидравлическая станция;
-

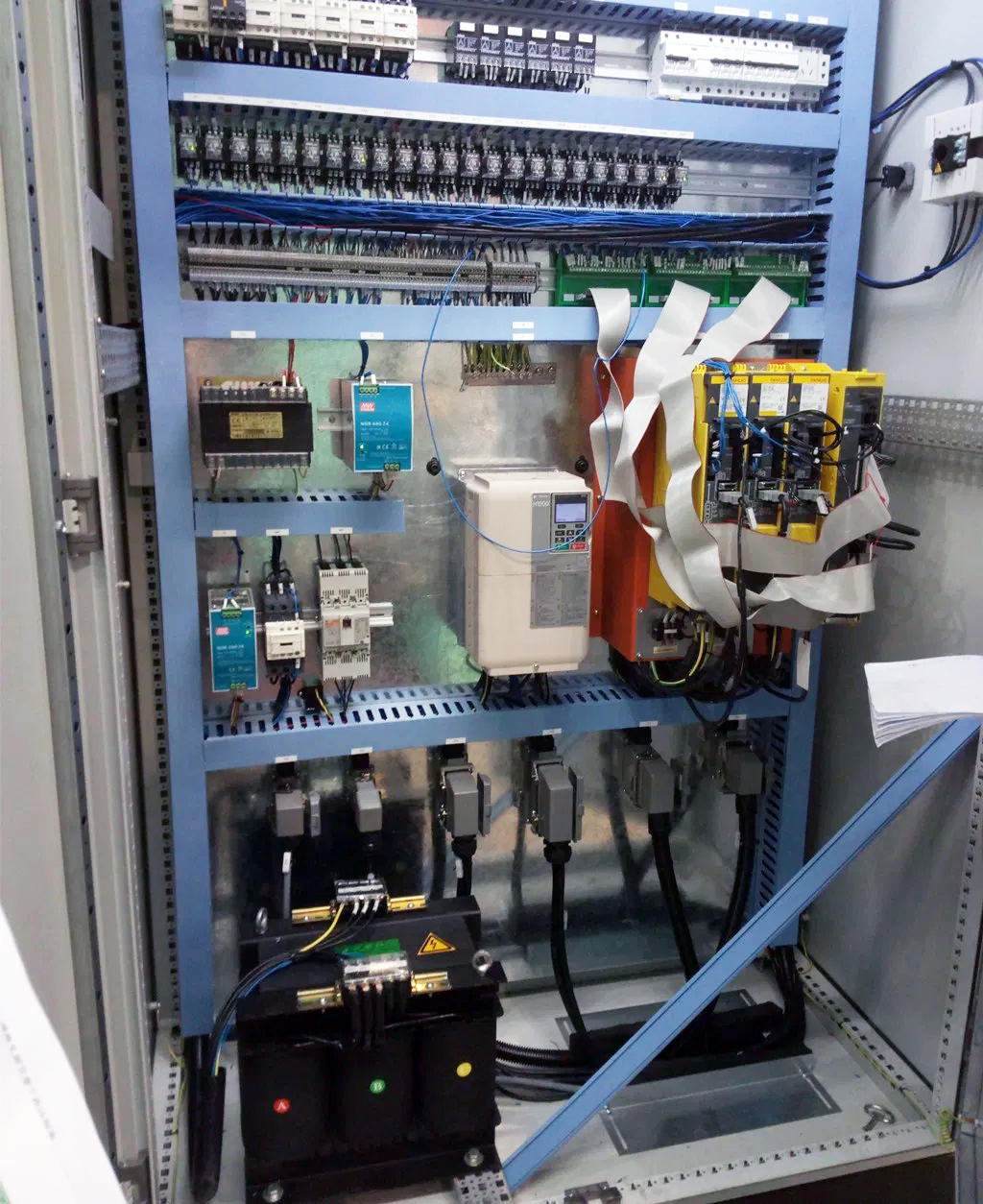

Система охлаждения электро-шкафа;
-
Комплект технической документации;
-
Система автоматической централизованной смазки;
-
Пульт управления переносной с маховиком;
-
Сигнальная лампа;
-
Комплект выравнивающих опор;
-
Комплект инструмента для наладки и обслуживания станка ;
-
Руководство по эксплуатации на русском языке.
Дополнительная комплектация:
-
Устройство автоматического выставления по зубу (щуп для определения положения зуба и отверстий);
-
Опция долбления пазов;
-
Механизм удаления заусенцев на детали и инструменты для него (при наличии комплектации);
-
Автоматическая дверь станка;
-
Инструментальные оправки для чашечных и дисковых долбяков.
-
Комплект ЗИП;
-
Все технические жидкости для работы в первые 12 месяцев.

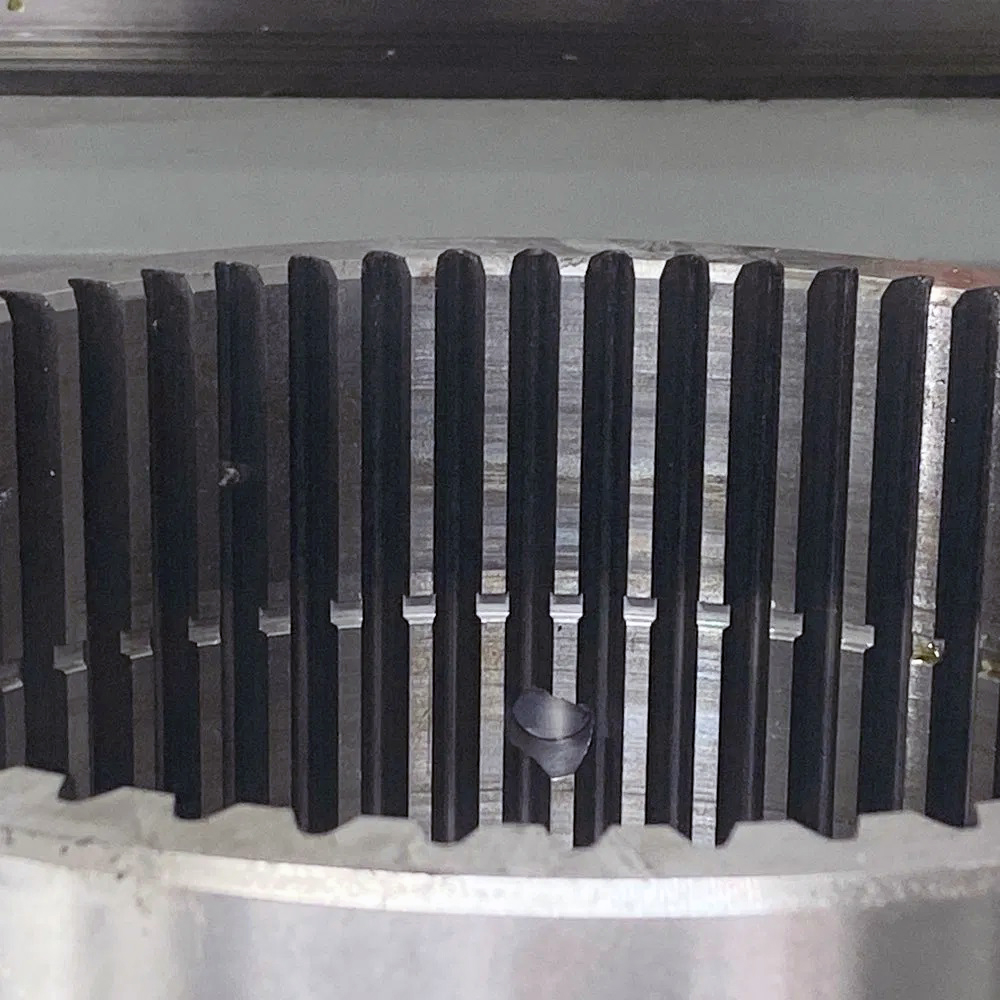

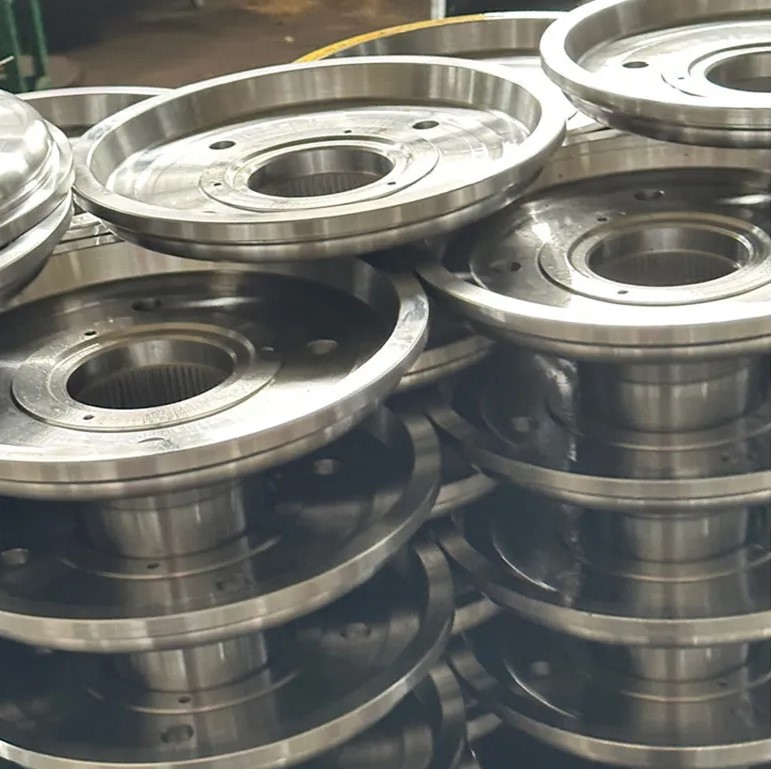

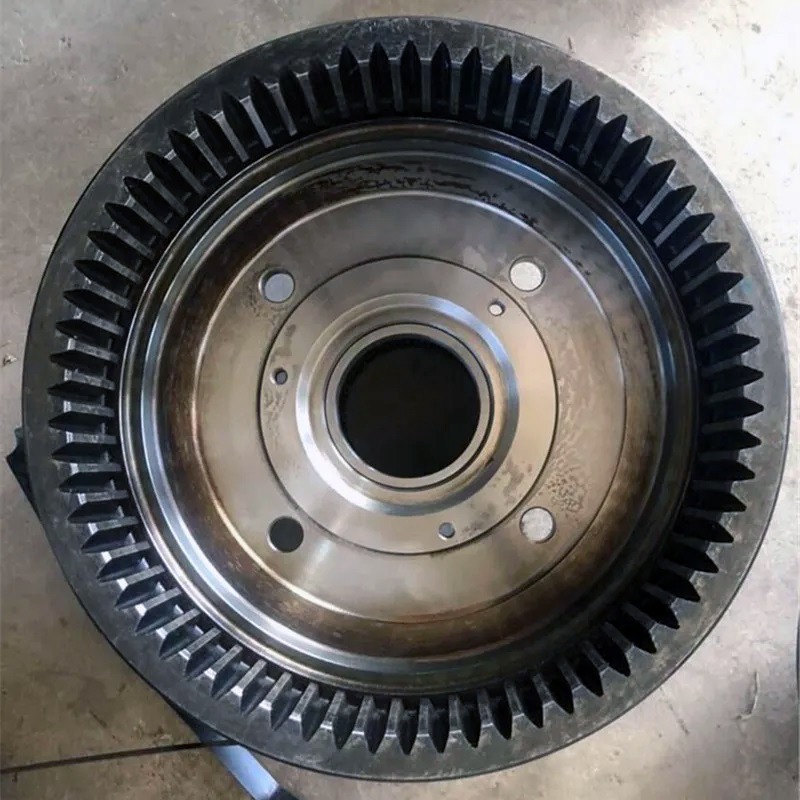

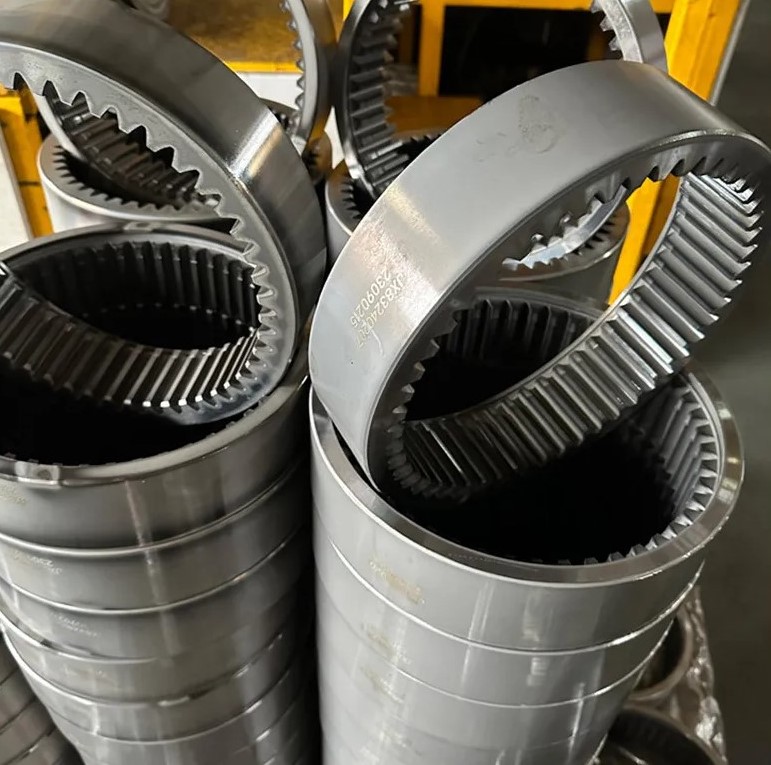

Примеры готовой продукции
![]() |
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
