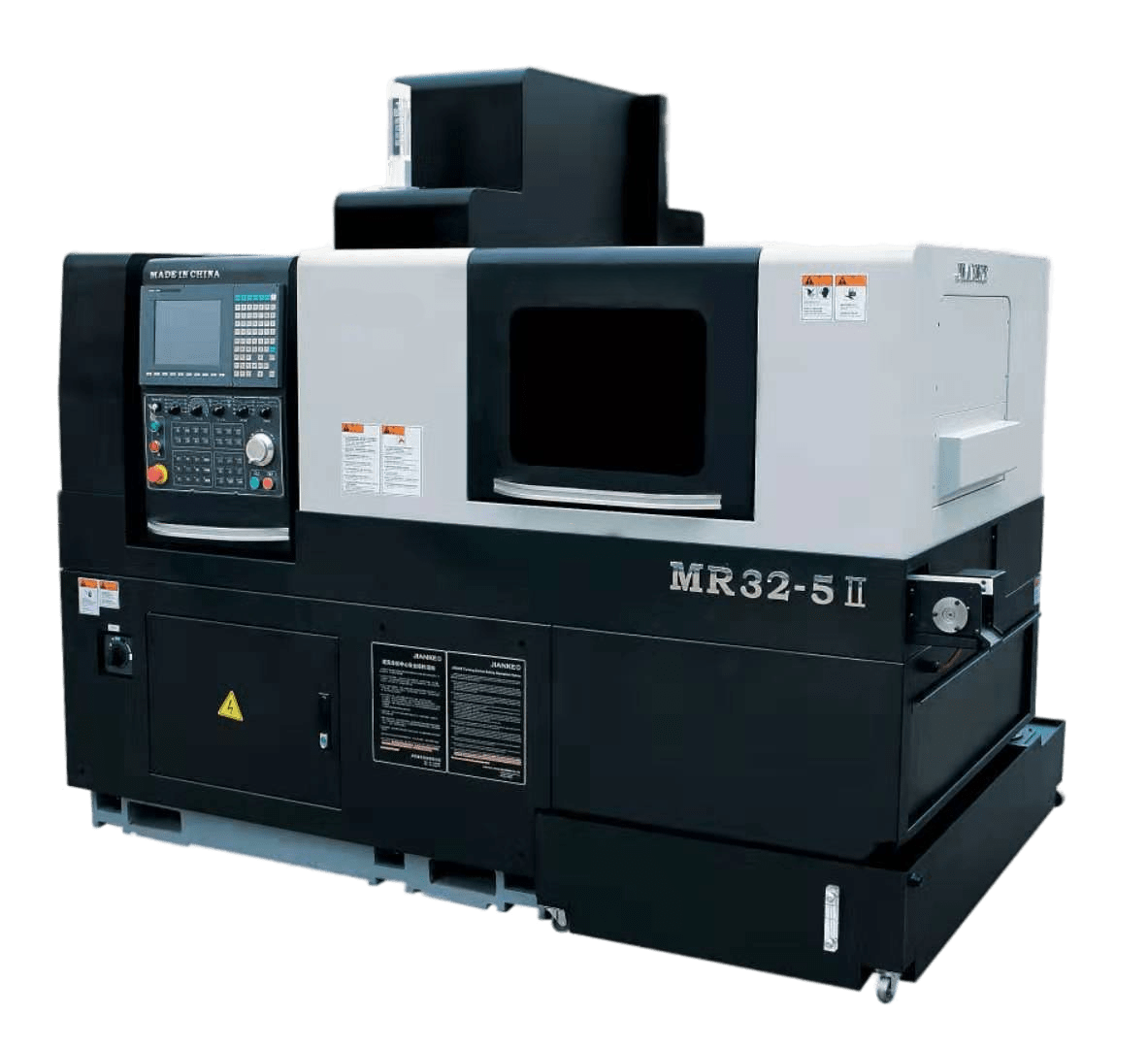

Токарные автоматы продольного точения MR32-5 II
Кол-во управляемых осей: 7
Макс. Ø прутка: 32 мм
Вес: 3880 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель
|
MR32-5II |
|
Система управления |
Syntec, Fanuc, Mitsubishi |
|
Канал управления |
2 канала |
|
Количество осей (линейные + круговые) |
5 + 2 |
|
шпиндель |
Z1 / C1 |
|
противошпиндель |
Z2 / X2 / C2 |
|
инструментальный блок 1 (шпиндель) |
X1 / Y1 |
|
инструментальный блок 2 (противошпиндель) |
неподвижный |
|
инструментальный блок 3 (поворотный, ЧПУ) |
- |
|
Минимальное программируемое значение |
0,001 мм |
|
Скорость быстрой подачи |
24 м/мин |
|
Максимальный диаметр обработки |
32 мм |
|
Максимальная длина обработки с направляющей втулкой |
250 мм |
|
Максимальная длина обработки без направляющей втулки (диаметр : длина) |
1 : 2,5D |
|
Максимальный диаметр осевого сверления для шпинделя |
Φ13 мм |
|
Максимальный диаметр нарезания резьбы метчиком для шпинделя |
М10 |
|
Максимальный диаметр сверления для противошпинделя |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы метчиком для противошпинделя |
М8 |
|
Максимальный диаметр сверления приводным инструментом |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом |
М6 |
|
Максимальный диаметр сверления приводным инструментом для противошпинделя |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы метчиком приводным инструментом для противошпинделя |
М6 |
|
Токарный инструмент для шпинделя, количество/размер |
1 / 16X16 мм + 5 / 12X12 мм |
|
Приводная головка для шпинделя, количество/размер |
2 / ЕR16 + 3 / multi |
|
Осевой инструмент для шпинделя, количество/размер |
3 / ЕR16 + 1 / ER20 |
|
Торцевой инструмент для противошпинделя, количество/размер |
4 / ER16 |
| Торцевая приводная головка для противошпинделя, количество/размер | - |
| Радиальная приводная головка для противошпинделя, количество/размер | - |
|
Токарный инструмент для противошпинделя, количество/размер |
1 (опция) |
|
Скорость вращения приводной головки ER16 |
6000 об/мин |
|
Скорость вращения приводной головки ER11 |
10000 об/мин |
| Скорость вращения радиальной приводной головки для противошпинделя | - |
| Скорость вращения торцевой приводной головки для противошпинделя | - |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
| Скорость вращения шпинделя | 6000 об/мин |
| Скорость вращения противошпинделя | 6000 об/мин |
|
Индексация шпинделя / противошпинделя |
0,001° / 0,001° |
| Мощность шпинделя | 3,5 кВт |
| Мощность противошпинделя | 6,0 кВт |
|
Мощность двигателя приводной головки |
1,1 кВт |
|
Габариты |
2470 х 1600 х 1980 мм |
|
Масса |
3880 кг |
Автоматы продольного точения для широкого спектра задач с вариантами комплектации до 6 линейных и 2 круговых осей и осью B. Максимальный диаметр обработки - до 32 мм. Конструкция станка состоит из верхней инструментальной платформы, и инструментальной платформы для противошпинделя, возможна установка дополнительного запатентованного многофункционального инструментального модуля, что позволяет максимально расширить технологические возможности оборудования.
Стандартная комплектация
- Система ЧПУ Syntec / Fanuc
- Главный шпиндель (прямой привод) и противошпиндель (прямой привод);
- Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
- Интерфейс податчика прутка;
- Вращающаяся направляющаяся втулка;
- Ручной маховичок управления
- Порты RS232, LAN, USB
- Трансформатор 380В
- Конвейер обработанных деталей;
- Пневматический тормоз главного шпинделя и противошпинделя;
- Освещение рабочей зоны;
- Сигнальная лампа станка;
- Набор инструментов обслуживания станка;
- Инструкция по эксплуатации (программирования) системы ЧПУ;
- Инструкция по эксплуатации станка.

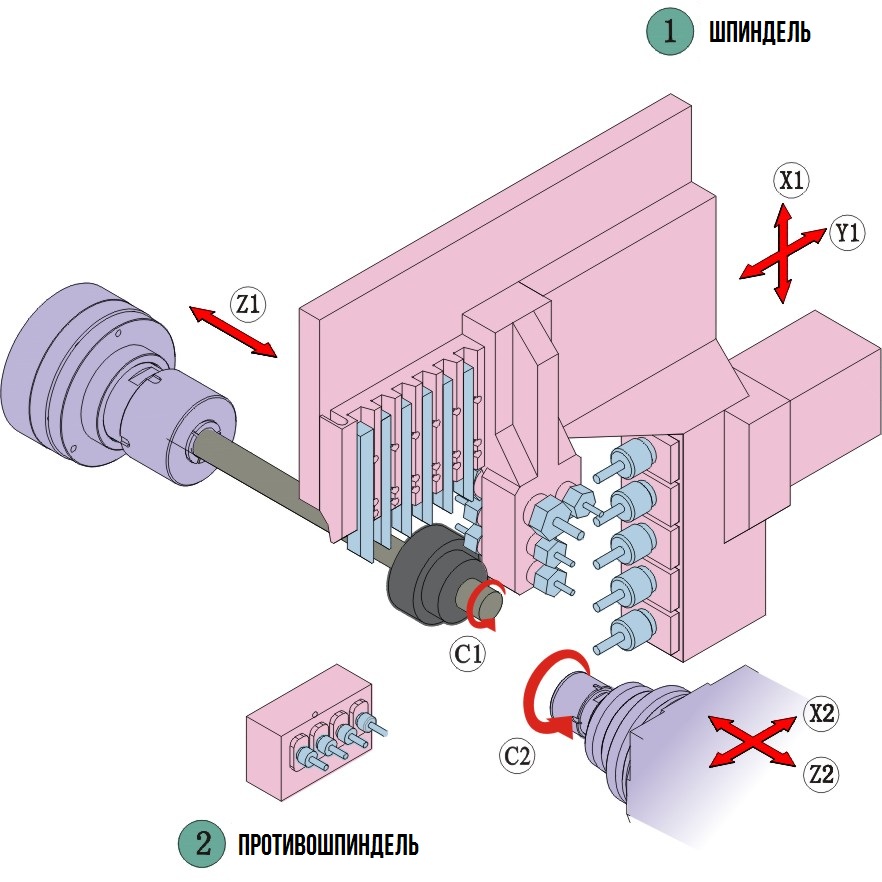

СХЕМА ОБРАБОТКИ
