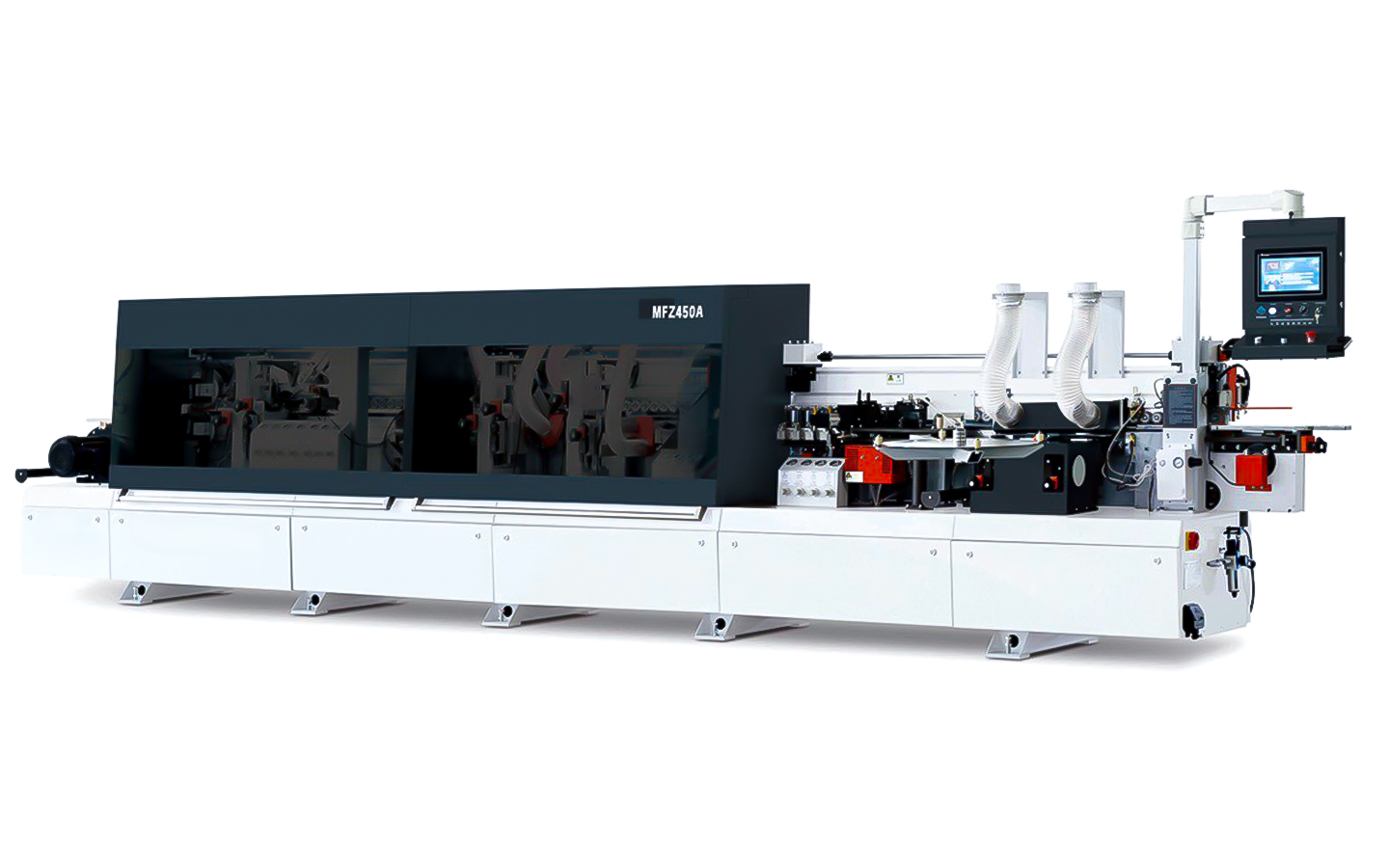

Кромкооблицовочный автоматический станок ALTERA MFZ450A

СИСТЕМА НАНЕСЕНИЯ РАЗДЕЛИТЕЛЬНОГО СОСТАВА НА ЗАГОТОВКУ

• агрегат состоит из двух форсунок, нанесение сверху и снизу детали

ФУГОВАЛЬНО-ФРЕЗЕРНЫЙ УЗЕЛ

• для предварительной прифуговки заготовки перед приклеиванием кромки для удаления сколов и ступеньки от подрезной пилы,
• 2 мотора по 2,2 кВт, 12.000 об/мин (первый мотор работает в направлении подачи, второй против - для удаления сколов), макс. припуск на обработку 3 мм.
• вертикальная регулировка шпинделей ±5 мм
• механическое управление в горизонтальной плоскости.
• оснащается инструментом:
  - 2 алмазные фуговальные ножевые головки с быстросменными ножами
• диаметр 125 х 43 х 30 мм, Z = 3
• максимальная толщина заготовки 43 мм
• патрубки пылеудаления 100 мм – 2 шт
• пневматическая перестановка – 2 позиции

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

• для предварительного прогрева торца заготовки

ОКЛЕИВАЮЩАЯ ЧАСТЬ

• нижний клеевой бачок
• специальное внутреннее антипригарное покрытие
• тонкая  регулировка  количества  наносимого  клея
• пневматическая  перестановка дозирующей  заслонки
• регулировка температуры в клеевой ванне происходит через Delta-систему
• автоматическое понижение температуры в клеевом бачке при временной остановке станка

• опорная тарелка для рулонов
• ограничитель высоты

• гильотина для отрезания кромочного материала до 3 мм от рулона

ОПЦИЯ:

ВЕРХНИЙ КЛЕЕВОЙ БАЧОК

• пневматическая  перестановка дозирующей  заслонки

• объем около 10 л
• подача гранулированного клея в плавитель посредством пневматики из бункера объемом 25 кг

• объем 25 кг

ЗОНА ПРИЖИМА

• зона прижима 5 роликов.
  первый - главный приводной 100 мм, хромированный четыре дожимных 70 мм – хромированные
• цифровой счетчик для установки зоны прижима на толщину кромочного материала
• очищающие скребки на каждом ролике

ПНЕВМАТИЧЕСКАЯ ПЕРЕСТАНОВКА – 2 ПОЗИЦИИ

ТОРЦОВОЧНЫЙ АГРЕГАТ

• для торцовки переднего и заднего свеса
• тянущий рез
• обрезиненные копиры
• 2 мотора по 0,37 кВт 10.800 об/мин
• пилы 100 х 22 х 3,0/2,0 мм, Z = 20
• поворот пил 10 градусов
• кожух стружкоудаления
• диаметр патрубка стружкоудаления 75 мм

ЧЕРНОВОЙ ФРЕЗЕРНЫЙ АГРЕГАТ

• 2 мотора по 0,75 кВт, 10.800 об/мин
• для фрезерования верхнего и нижнего свесов кромочного материала
• вертикальное и горизонтальное ощупывание
• башмачковый копир в торец
• дисковый копир в пласть
• цифровые счетчики для настройки агрегата
• перестановка по высоты вместе с верхним прижимом
• 2 фрезы
• максимальная толщина кромочного материала 3 мм
• инструмент Z4 плоские ножи, Ø56 х Ø16

ЧИСТОВОЙ ФРЕЗЕРНЫЙ АГРЕГАТ

• 2 мотора по 0,75 кВт, 10.800 об/мин
• для фрезерования верхнего и нижнего свесов кромочного материала
• вертикальное и горизонтальное ощупывание
• дисковый копир в пласть
• плавающий дисковый копир в торец
• цифровые счетчики для настройки агрегата
• перестановка по высоты вместе с верхним прижимом
• два двигателя с наклоном до 45°
• выбор двух рабочих позиций:
       - позиция 1: фасочное или радиусное фрезерование
       - позиция 2: прямое фрезерование
• все моторы оснащаются цифровой индикацией позиции для быстрой перестановки
• 2 комбинированные фрезы
• максимальная толщина кромочного материала 3 мм
• инструмент Z6 R2, Ø68 х Ø16 х H13, сменные пластины
• диаметр патрубков стружкоудаления 75 мм

АГРЕГАТ СКРУГЛЕНИЯ УГЛОВ (ROUND)

• для фрезерования передних кромок деталей "постформинг" и скругления углов на толстых кромках ПВХ
• два мотора 0,3 кВт, 12.000 об/мин
• инструмент Z4 R2, Ø70 х Ø16 х H16, сменные пластины
• толщина кромки макс. 3 мм (радиус)
• осциллирующий копир
• диаметр патрубка стружкоудаления 75 мм

РАДИУСНЫЙ ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ

• обработка верхней и нижней пласти
• ощупывание сверху, снизу и сбоку
• плавающий дисковый копир в торец
• дисковый копир в пласть
• цифровые счетчики для настройки агрегата
• макс. толщина кромочного материала 3 мм
• перестановка верхнего устройства по высоте с механизмом верхнего прижима
• инструмент двухсторонний R=2
• диаметр патрубков стружкоудаления 75 мм

ПРОДУВОЧНАЯ ФОРСУНКА НА РАДИУСНОМ ЦИКЛЕВАЛЬНОМ АГРЕГАТЕ

• Агрегат оснащен двумя продувочными форсунками сверху и снизу.
• Срабатывание по таймеру

ПНЕВМАТИЧЕСКИЙ ОТВОД РАДИУСНОГО ЦИКЛЕВАЛЬНОГО АГРЕГАТА

• электро-пневматический  боковой  отвод агрегата  с  циклей

ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ КЛЕЕВОГО ШВА

• Для удаления остатков клея в районе клеевого шва.
• Ощупывание сверху и снизу. 2 ножа

• электро-пневматический  боковой  отвод агрегата  с  циклей

СИСТЕМА НАНЕСЕНИЯ МОЮЩЕГО СОСТАВА НА ЗАГОТОВКУ

• агрегат состоит из двух форсунок, нанесение сверху и снизу детали.

ПОЛИРОВАЛЬНЫЙ АГРЕГАТ

• 2 мотора по 0,37 кВт, 200 Гц, 1.350 об/мин
• для смягчения кромок сверху и снизу
• перестановка по высоты вместе с верхним прижимом
• 2 полировальных диска 150 x 50 мм

СИСТЕМА УПРАВЛЕНИЯ DELTA
Система управления Delta с сенсорным LED экраном, для простого и удобного программирования и обслуживания.

• интерфейс на русском языке
• поворотный пульт на входе в станок
• большой 10-дюймовый графический дисплей для оптимального управления касанием непосредственно с экрана
• индикация важнейших истинных и заданных состояний станка
• система управления по путевым точкам
• переключение в режиме online для использования различных иностранных языков
• анализ производственных данных для учета рабочего времени, длины кромки и количества заготовок в виде ежедневных и общих значений
• возможность сохранения индивидуальных программ

ЭЛЕКТРОННОЕ ОСНАЩЕНИЕ

• рабочее напряжение 400 Вольт, 3 фазы, 50 гц
• шкаф управления
• модульное исполнение
• допустимая температура окружающей среды: мин. + 15 / макс. + 35 градусов Цельсия
• при колебаниях напряжения в сети более чем на ± 15 % на месте эксплуатации необходима установка стабилизатора напряжения
