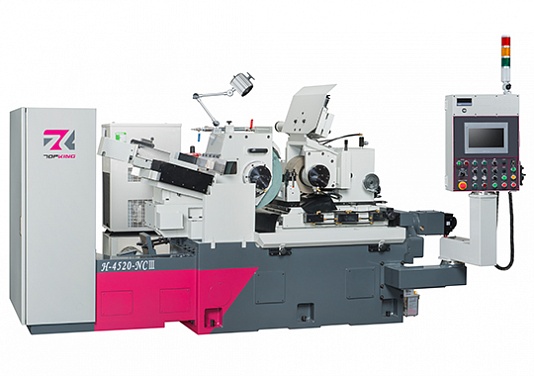

Станок бесцентрово-шлифовальный модели H-4515-NC, H-4520-NC с контроллером NC
Обороты шпинд. вед. круга: 10-300 об/мин
Мин. подача круга: 0,001 мм
∠ поворота вед. круга: -3°-+5°
NC
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
H-4515-NC |
H-4520-NC |
|
Параметры обработки |
|||
|
Обрабатываемый диаметр |
мм |
Ø1~Ø75 |
Ø1~Ø75 |
|
Максимальная длина обработки |
мм |
150 |
205 |
|
Ведущий круг |
|||
|
Размеры ведущего круга |
мм |
Ø255 x 150 x Ø127 |
Ø255 x 150 x Ø127 |
|
Обороты шпинделя ведущего круга |
об/мин |
10-300 |
10-300 |
|
Угол наклона ведущего круга |
град |
-3° ~ +5° |
-3° ~ +5° |
|
Шлифовальный круг |
|||
|
Линейная скорость |
м/с |
45 |
45 |
|
Размеры шлифовального круга |
мм |
Ø455 x 150 x Ø228,6 |
Ø455 x 205 x Ø228.6 |
|
Мощность двигателя шлифовального круга |
кВт |
7,5 |
7.5 |
|
Подача маховиком |
|||
|
Подача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
4 (0.05) |
4 (0.05) |
|
Микроподача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.08 (0.001) |
0.08 (0.001) |
|
Подача правильного устройства при повороте маховика на 1 оборот (1 деление) |
мм |
2 (0.01) |
2 (0.01) |
|
Минимальное значение параметра подачи |
мм |
0,0005 |
0,0005 |
|
Прочее |
|||
|
Гидравлический мотор СОЖ |
кВт |
0.18 |
0.18 |
|
Гидравлический мотор насоса |
кВт |
1.5 |
1.5 |
|
Габариты станка |
мм |
2460 x 1340 x 1650 |
2460 x 1340 x 1650 |
Бесцентрово-шлифовальные станки с контроллером NC применяются для шлифования наружных цилиндрических поверхностей. При обработке наружных поверхностей заготовку помещают между двумя абразивными кругами — шлифовальным, ведущим и прижимают к опорному ножу.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Контроллер
- Ведущий круг и фланец ведущего круга
- Шлифовальный круг и фланец шлифовального круга
- Стойка с опорным ножом для врезного шлифования
- Стойка с опорным ножом для шлифования на проход
- Масляный бак
- Система охлаждения
- Алмазный инструмент для правки шлифовального и ведущего кругов
- Инструмент для обслуживания станка
- Лампа освещения рабочей зоны
- Руководство по эксплуатации станка на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Стенд и оправка для балансировки шлифовального круга
- Устройство автоматической врезной подачи
- Устройство ручной загрузки заготовок для врезного шлифования
- Гидравлический выталкиватель заготовки для врезного шлифования
- Устройство автоматической загрузки заготовок для шлифования на проход
- Устройство автоматической выгрузки заготовок с разгрузочным столом
- Устройство поддержки длинных прутков
- Магнитный сепаратор для очистки СОЖ
- Бумажный фильтр для очистки СОЖ
- Гидроциклонный сепаратор СОЖ
- Устройство автоматической загрузки/выгрузки заготовок (врезное шлифование)
- Вибрационное устройство загрузки заготовок (шлифование на проход)
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
