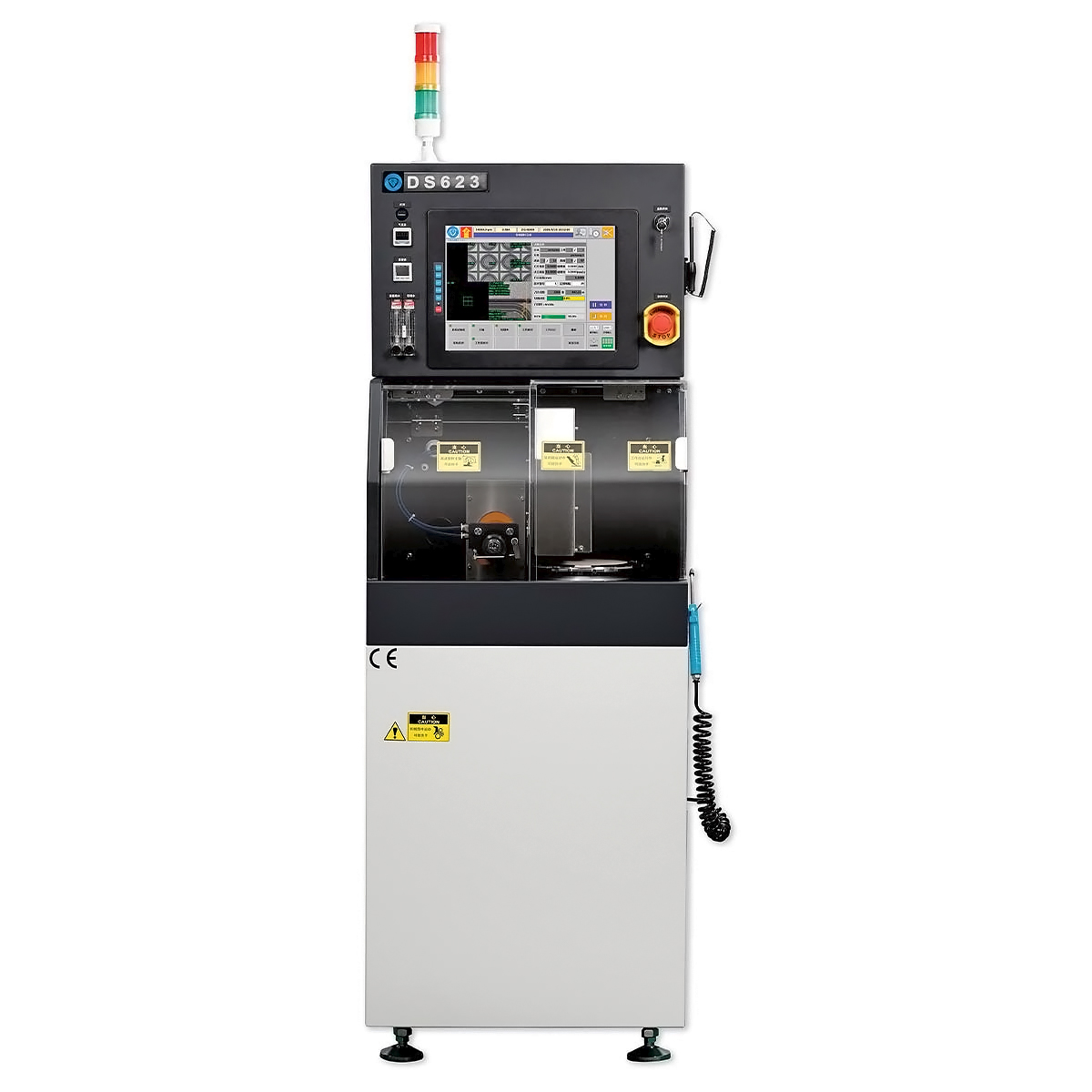

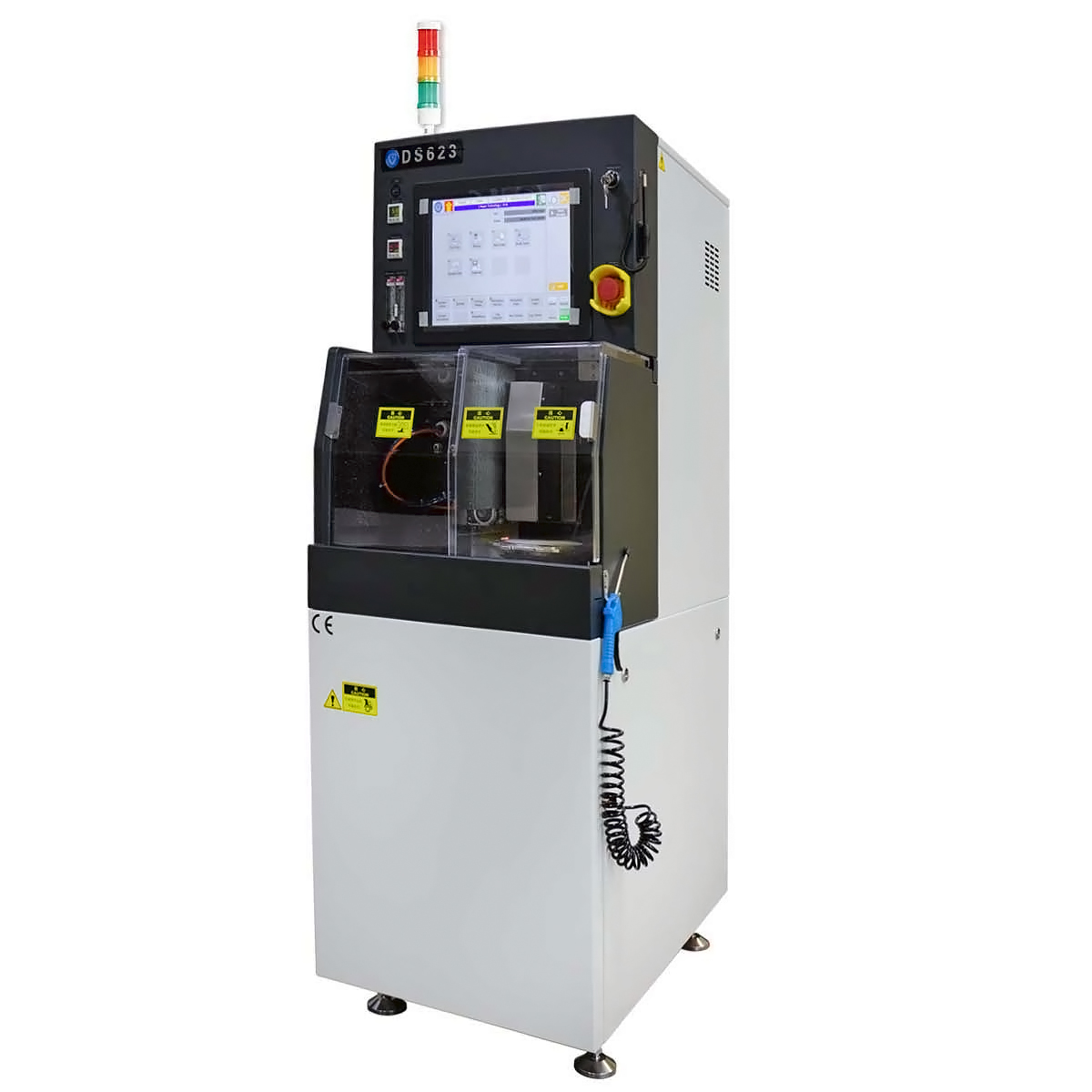

Установка дисковой резки пластин и подложек HEYAN DS-623

Установка дисковой резки пластин и подложек HEYAN DS-623
Артикул: 14450

Установка дисковой резки «HEYAN» серии «DS» спроектированы для высокоточной прецизионной обработки (резки) при единичном, серийном и массовом производстве.

Цена: по запросу

Получить расчет лизинга

Получить предложение

Установка дисковой резки «HEYAN» серии «DS» спроектированы для высокоточной прецизионной обработки (резки) при единичном, серийном и массовом производстве.

Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

НАИМЕНОВАНИЕ

DS-613

DS-616

DS-623

Диаметр стола

6’’ (150 мм)

6’’ (150 мм)

6’’ (150 мм)

Глубина канавки

< 4 мм, программируемая

Скорость вращения шпинделя, об/мин

3000-40000

5000-50000

5000-50000

Мощность шпинделя, кВт

1,25

1,5

1,5

Запас хода XY, мм

250x170

250x170

250x170

Диаметр диска, мм (максимально)

58

58

58

Угол вращения стола

380°

380°

380°

Бесконтактные датчики

недоступно

опционально

включены

Распознавание формы

недоступно

недоступно

опционально

Габаритные размеры установки, мм

580x910x1650

580x910x1650

580x910x1650

Вес, кг

500

500

500


ОПИСАНИЕ И НАЗНАЧЕНИЕ

Установка дисковой резки «HEYAN» серии «DS-6» применяться как при мелкосерийном, так и в среднесерийном и крупносерийном производстве. Установки серии «DS-6» оснащены 1,25 или 1,5 кВт шпинделем в зависимости от комплектации и технологический требований

Установка дисковой резки «HEYAN» серии «DS-6» - это автоматические машины со столом 6” для дисковой резки полупроводниковых пластин и (оснований) подложек.

Функция идентификации формы заготовки позволяет точно определять контур обрабатываемой заготовки любой формы (в т.ч. неправильной), а также может резать по форме контура, уменьшить холостой ход резки и, в конечном итоге, повысить производительность.

Программное обеспечение позволяет отслеживать нагрузку на шпиндель, проверять качество реза, определять поломку диска, выполнять коррекцию линии реза. Мониторинг износа диска и корректировка высоты проводятся в постоянном режиме бесконтактным методом.


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Установка дисковой резки «HEYAN» серии «DS» спроектированы для высокоточной прецизионной обработки (резки) при единичном, серийном и массовом производстве.

 d4.jpg     ОСНОВНЫЕ ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА СИСТЕМЫ:

■       автоматическая фокусировка

■       функция идентификации формы заготовки

■       автоматическое выравнивание заготовки

■       бесконтактные датчики износа диска (non-contact sensor — NCS)

■       контроль нагрузки шпинделя

■       работа с мультизаготовками

■       функция проверки реза

■       функция обнаружения поломки лезвия (blade broken detector — BBD)

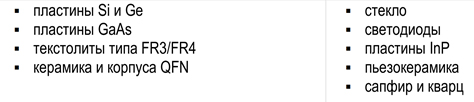

ОБЛАСТЬ ПРИМЕНЕНИЯ МАТЕРИАЛЫ, ПОДХОДЯЩИЕ ДЛЯ ПРЕЦИЗИОННОЙ РЕЗКИ

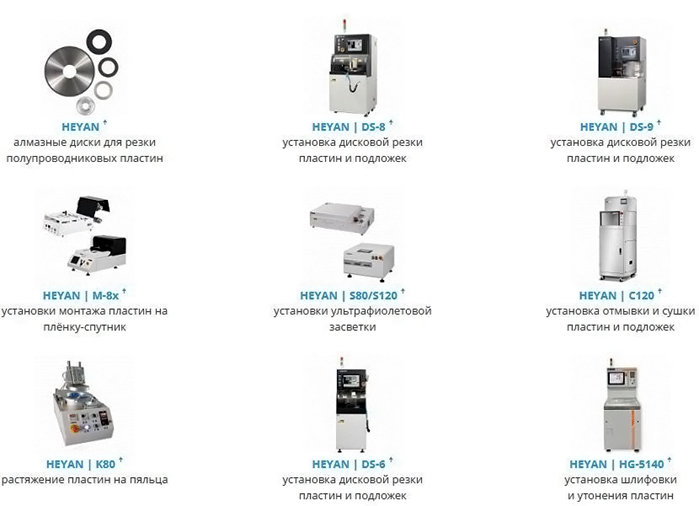

СОПУТСТВУЮЩЕЕ ОБОРУДОВАНИЕ


НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ

ЦЕНА с НДС, в у.е.

УСТАНОВКА ДИСКОВОЙ РЕЗКИ

«HEYAN» модели «DS-623»

Стандартная комплектация:

•          Система управления

•          Система проверки реза

•          Видеокамера с цветным изображением

•          Автофокус

•          Металлический вакуумный стол с керамической вставкой для пластин на рамках

•          Шпиндель 2.4 кВт @60000 об/мин

•          Программирование и управление с сенсорного экрана

•          Воздушный пистолет для обдува

Дополнительная комплектация:

•          Бесконтактный модуль проверки износа режущего диска (NCS)

•          Бесконтактный модуль контроля повреждения диска (BBD)

•          Чиллер для охлаждения шпинделя

•          Модуль правки режущих дисков

•          Защита при временном прекращении подачи напряжения

•          Набор фланцев

•          Диск алмазный на металлической связке   5 шт.

•          Диск алмазный на полимерной связке  5 шт.

•          Набор инструмента для замены режущих дисков

•          Комплект ЗИП

по запросу




Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
