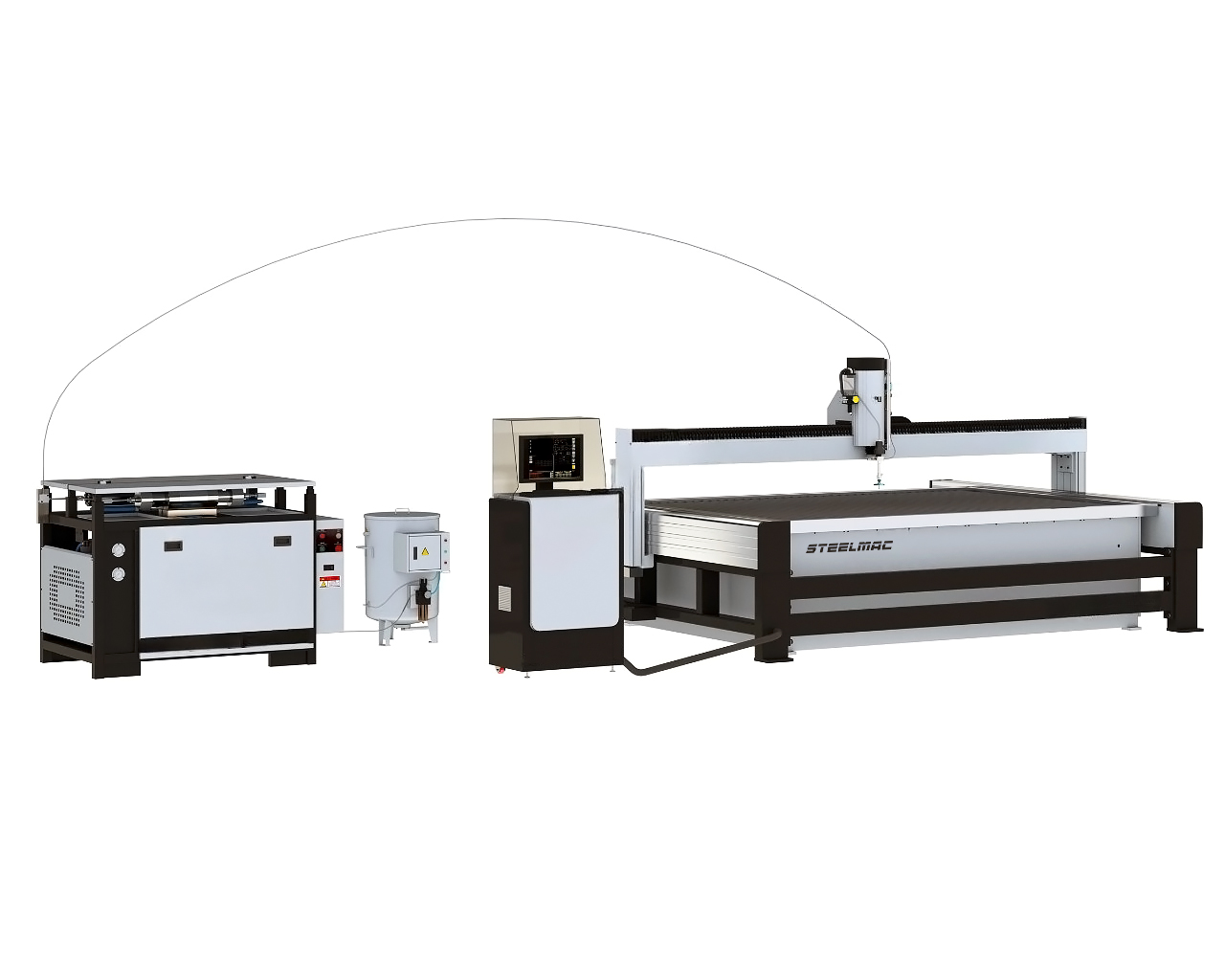

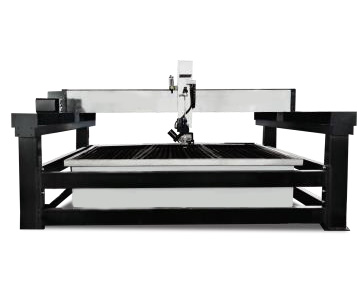

Станок гидроабразивной резки с ЧПУ CTMC PW‑1313BA — компактная портальная установка для высокоточного раскроя листовых материалов, труб и сложных контуров струёй воды с абразивом или без него. Рабочий стол 1300×1300 мм с нагрузочной способностью до 1500 кг/м² позволяет обрабатывать широкий спектр материалов и форматов.
Перемещения по осям X/Y составляют 1300×1300 мм (автоматические) при скорости до 10000 мм/мин, по оси Z — 150 мм (ручное). Пятиосевая режущая головка с максимальным углом наклона до ±75° и насос высокого давления мощностью 37 кВт с рабочим давлением 360–380 МПа (макс. 413 МПа) обеспечивают качественный рез высоколегированных сталей, титана, алюминия, стекла, камня и композитов. Современная русифицированная система ЧПУ NC Studio/IGEMS управляет траекторией, давлением, подачей абразива и компенсирует конусность реза.
Преимущества PW‑1313BA:
Сферы применения: высокоточный раскрой листового металла, цветных сплавов, стекла, камня, композитов и неметаллов в машиностроении, строительстве, авиакосмической и автомобильной отрасли, архитектуре и рекламе, где требуется холодный рез без тепловой зоны влияния и деформаций.
| Наименование | Ед. изм. | PW-1313BA |
| Тип установки |
|
Портальный тип |
| Рабочий стол | ||
| Размер рабочего стола | мм | 1300х1300 |
| Нагрузочная способность рабочего стола |
кг/м2 |
1500 |
| Перемещения | ||
| Перемещения по осям Х/Y (автоматические) | мм | 1300х1300 |
| Перемещение по оси Z (ручное) | мм | 150 |
| Скорость перемещения по осям Х/Y | мм/мин | 0-10000 |
| Тип привода | ШВП | |
| Точность | ||
| Точность позиционирования по осям ХY | мм | ±0,02 |
| Гидроабразивная режущая головка | ||
| Количество головок | шт | 1 (2 - опция) |
| Тип головки |
|
5-ти осевая |
| Насос высокого давления | ||
| Мощность электродвигателя | кВт | 37 |
| Расход воды | л/мин | 3,7 |
| Макс. рабочее давление | МПа | 413 |
| Рабочее давление | МПа | 360-380 |
| Диаметр сопла | мм | 0,33 |
| Охлаждение |
|
|
| Прочее | ||
| Максимальный уровень шума | дБ | 85 |
| Общее электропотребление | кВт | 45 |
| Электропитание | В/Гц/Ф | 380/50/3 |
Установка гидроабразивной резки СТМС PW-1313BA предназначена для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня. Уникальная конструкция разрезного станка основана на многолетнем конструктивном опыте, а также на использовании самых современных технологий резки водяной струей высокого давления. Многие элементы, подверженные воздействию воды, надежно защищены. Ведущие элементы, а также элементы ходовой системы оборудования, также дополнительно защищены. Станок оснащен современной русифицированной системой ЧПУ, которая полностью управляет всем процессом раскроя: величина давления, скорость увеличения, или же падения давления, количество абразивного материала и функция изменения его количества во времени.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
 |

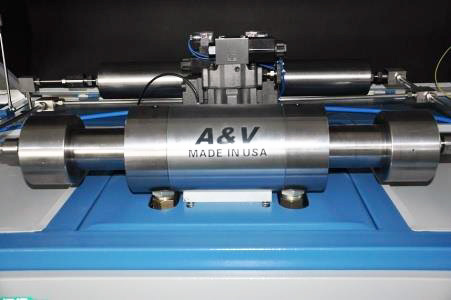

Мультипликатор A&V (США). |
|
Главный двигатель Siemens (Beide). |
|
Линейная направляющая – IRSO (Тайвань). |
|

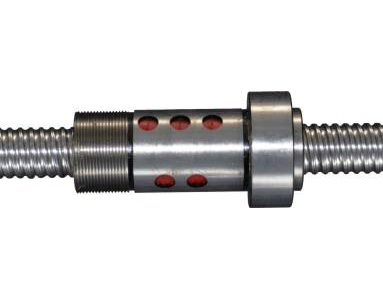

Шарико-винтовая пара - TBI (Тайвань). |
|

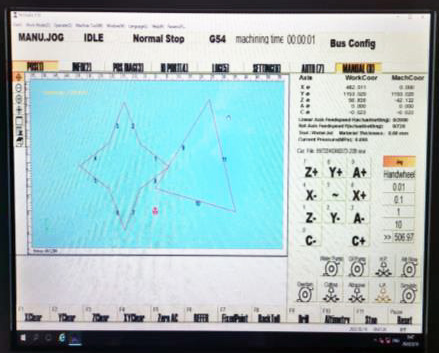

Система управления - NC Studio содержит в себе функции управляющей программы и CAD/CAM, при трех осевом раскрое, а так же с добавлением компенсации конусности. Возможна комплектация ПО IGEMS с дополнительной функцией пяти осевого раскроя. |
|
19" ЖК дисплей. Промышленный компьютер влаго- и пылезащищенный. Удаленное подключение. |
 |
Объем бункера 125 кг. Система подачи абразива автоматическая с контролем уровня. |
|
5-ти осевая режущая голова. Макс. угол резания режущей головки до ± 75 град. |
|
Маслоохладитель для охлаждения гидравлического масла насоса высокого давления. |
|
Система умягчения воды (опция). |
|
Гидравлический загрузчик (опция). |
|
Изготовление установки гидроабразивной резки с ЧПУ из нержавеющей стали (опция). |
|
Две независимые режущие головы (опция). |
|
Полностью закрытый защитный кожух (опция). |
|
Увеличение перемещения по оси Z до 300 мм (опция). |
