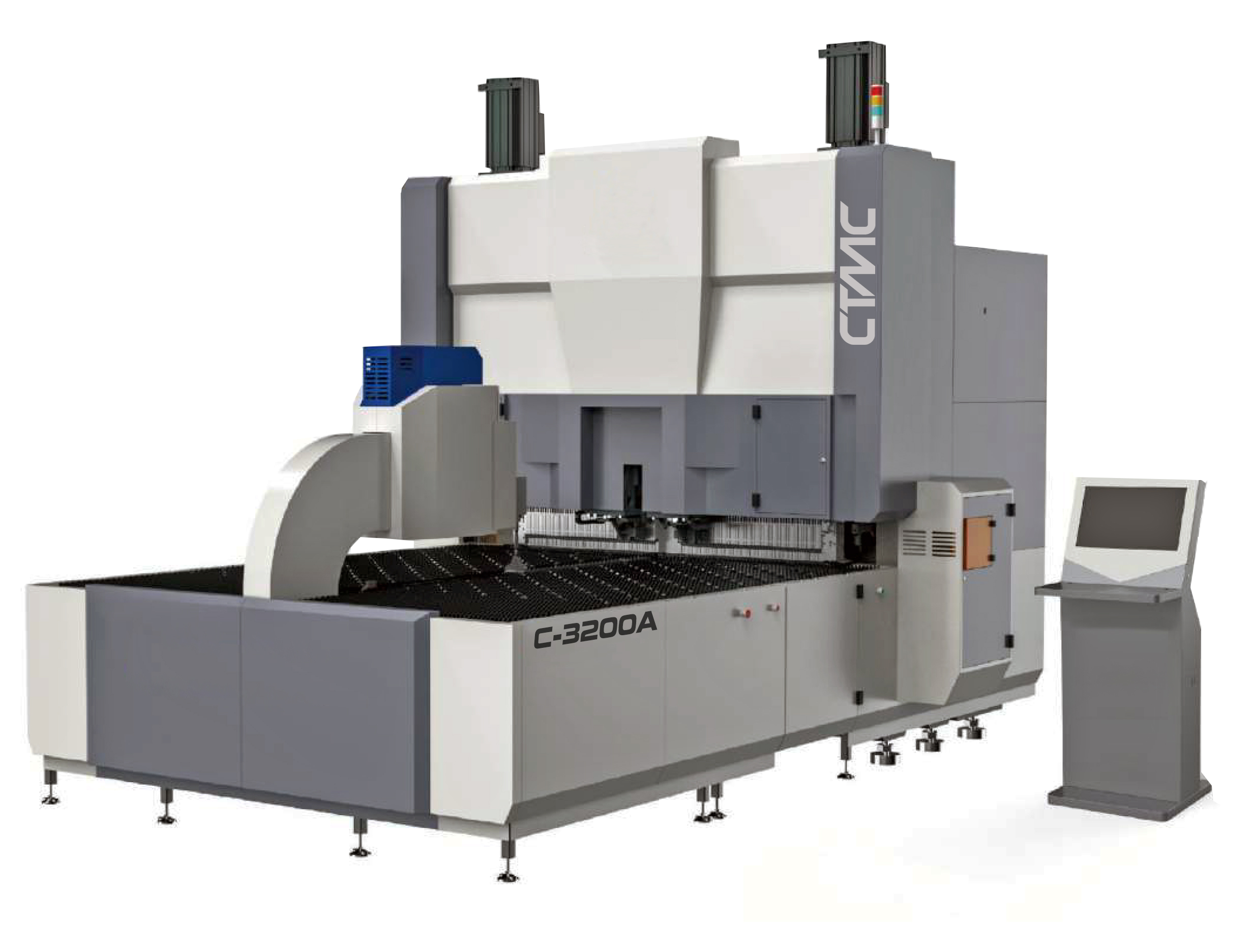

Автоматический панелегиб CTMC C-A c автосменой прижимного инструмента

Автоматический панелегиб CTMC C-A c автосменой прижимного инструмента
Артикул: 14100
Длина гиба: 2000-3200 мм
Высота гиба: 170 (300) мм
Толщина обрабат. листа: 0,35-2,5 мм
Смена инструм. прижимной балки: автомат.
Цена: по запросу

Получить расчет лизинга

Получить предложение

Длина гиба: 2000-3200 мм
Высота гиба: 170 (300) мм
Толщина обрабат. листа: 0,35-2,5 мм
Смена инструм. прижимной балки: автомат.
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Видео
  • Доставка

Модель

С-2000A С-2500A С-3200A
Максимальная длина гиба (мм) 2000 2500 3200
Максимальная ширина гиба (мм) 1250 1500 1500
Максимальная высота гиба (мм) 170 (300) 170 (300) 170 (300)
Мин. размер панели (мм) 200х240 200х240 200х240
Диапазон отгибаемого угла (°) -180 +180 -180 +180 -180 +180
Требуемое давление воздуха (МПa) 0,7 0,7 0,7
Макс. толщина гиба (углерод. сталь) (мм) 2,5 2,0 2,0
Макс. толщина гиба (нерж. сталь) (мм) 1,5 1,5 1,5
Мин. толщина листа (мм) 0,35 0,35 0,35
Мощность главного мотора (кВт) 74,6 76,8 113
Количество управляемых осей (шт) 21 21 21
Длина станка (мм) 5360 5480 6700
Ширина станка (мм) 3470 4300 5600
Высота станка (мм) 3290 3300 3450
Вес (кг) 23000 26000 30500

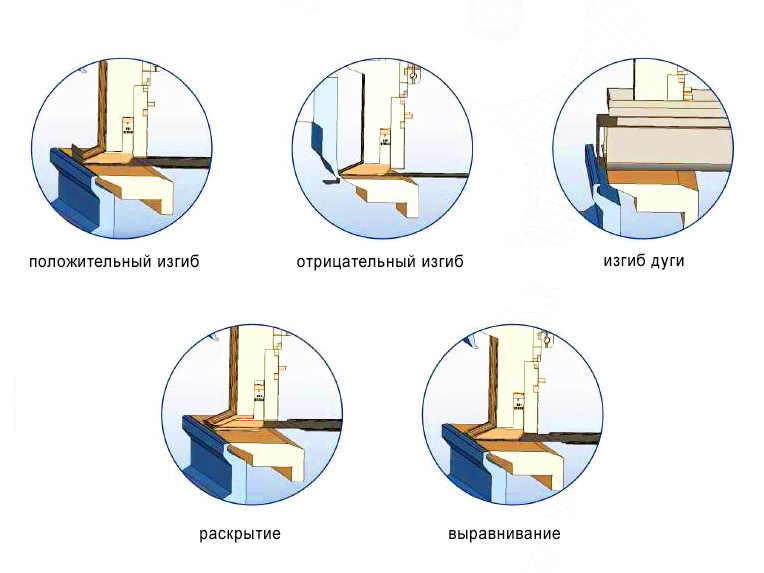

Панелегибы CTMC с автоматической сменой инструмента предназначены для изготовления гнутых деталей с плоским основанием и загнутых с различным числом гибов по периметру. Панелегибы с ЧПУ по металлу могут использоваться для гибки заготовок толщиной до 2,5 мм. Автоматические панелегибы могут выполнять следующую обработку: положительный гиб, отрицательный гиб, плющение, радиусная гибка. Станок может комплектоваться системой автоматической загрузки и выгрузки, что обеспечивает высокую точность и производительность.

  • Метод смены оснастки: эксклюзивный запатентованный алгоритм автоматической смены оснастки
  • Стандарт: частичная гибка с использованием вспомогательной оснастки
  • Преимущества: подходит для мелкосерийного/разнообразного производства листового металла
Панелегибы используют универсальные гибочные инструменты для выполнения гибки различных форм без необходимости в дополнительных специализированных инструментах. Станки легко позволяет выполнять дуговые гибки, подгибку, обратные гибки, изготовление закрытых форм и другие сложные операции гибки листового металла.

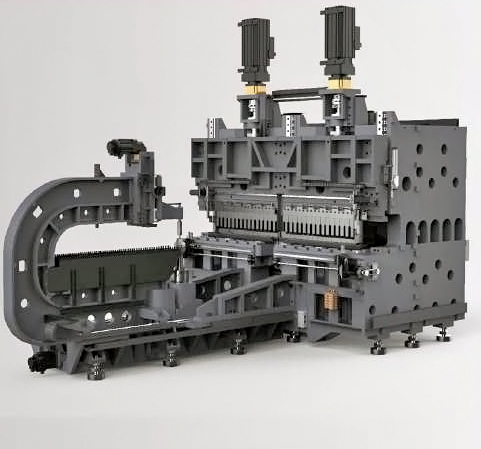

Высококачественная литая станина. Изготовлена из высококачественного чугуна QT500-7 и отливок из серого чугуна 250.

Это обеспечивает стабильность при ударных нагрузках высокой силы, лучшую точность и более длительный срок службы.

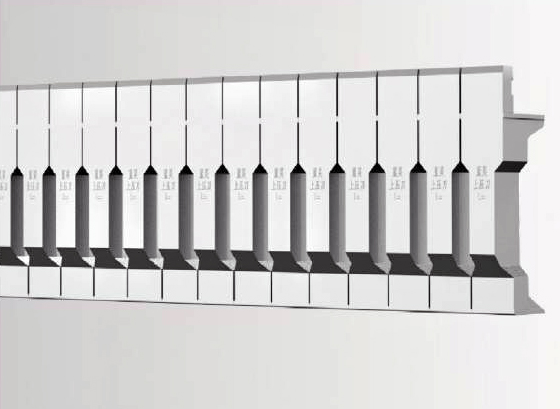

Запатентованная оснастка. Комплексная термообработка обеспечивает более высокую жесткость и износостойкость инструмента.

Использование технологии обработки Fanuc обеспечивает более высокую стабильность и точность инструмента.

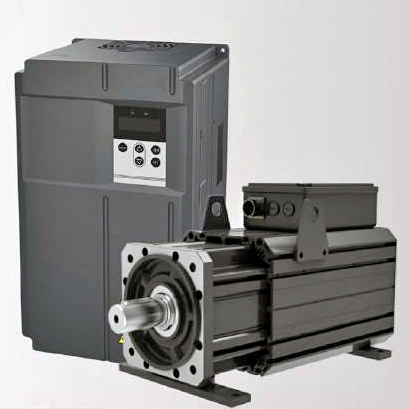

Сервопривода с полной замкнутой системой управления.

Глубокая интеграция и согласование с интеллектуальной системой числового программного управления с многоосевым параллельным приводом.

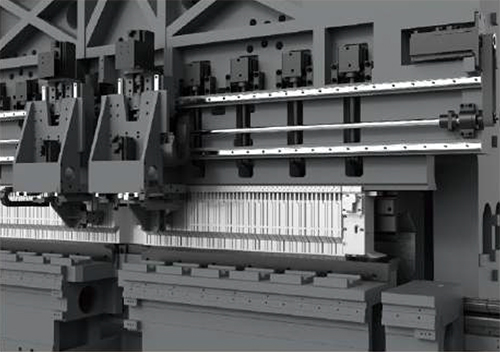

Эксклюзивная запатентованная технология привода шарнирного механизма, управляемая полностью электрическим сервоприводом для раскрытия и втягивания шарнирного механизма.

Приводной шарнирный механизм обеспечивает точное открытие без бокового трения, гарантируя точность, предотвращая срезание материала и появление царапин.

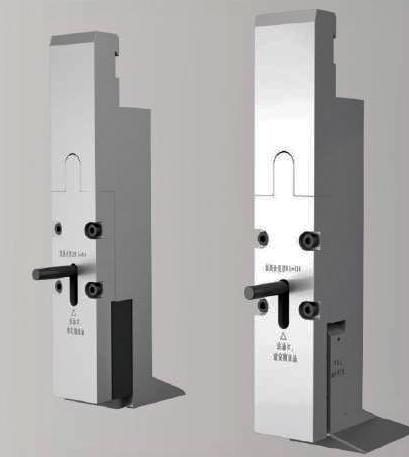

Пневматический прессовый инструмент (серия PA). Эксклюзивная запатентованная технология пневматического прессования позволяет сгибать листовой металл толщиной до 3 мм.

Разборка и замена пневматического инструмента стали более удобными.

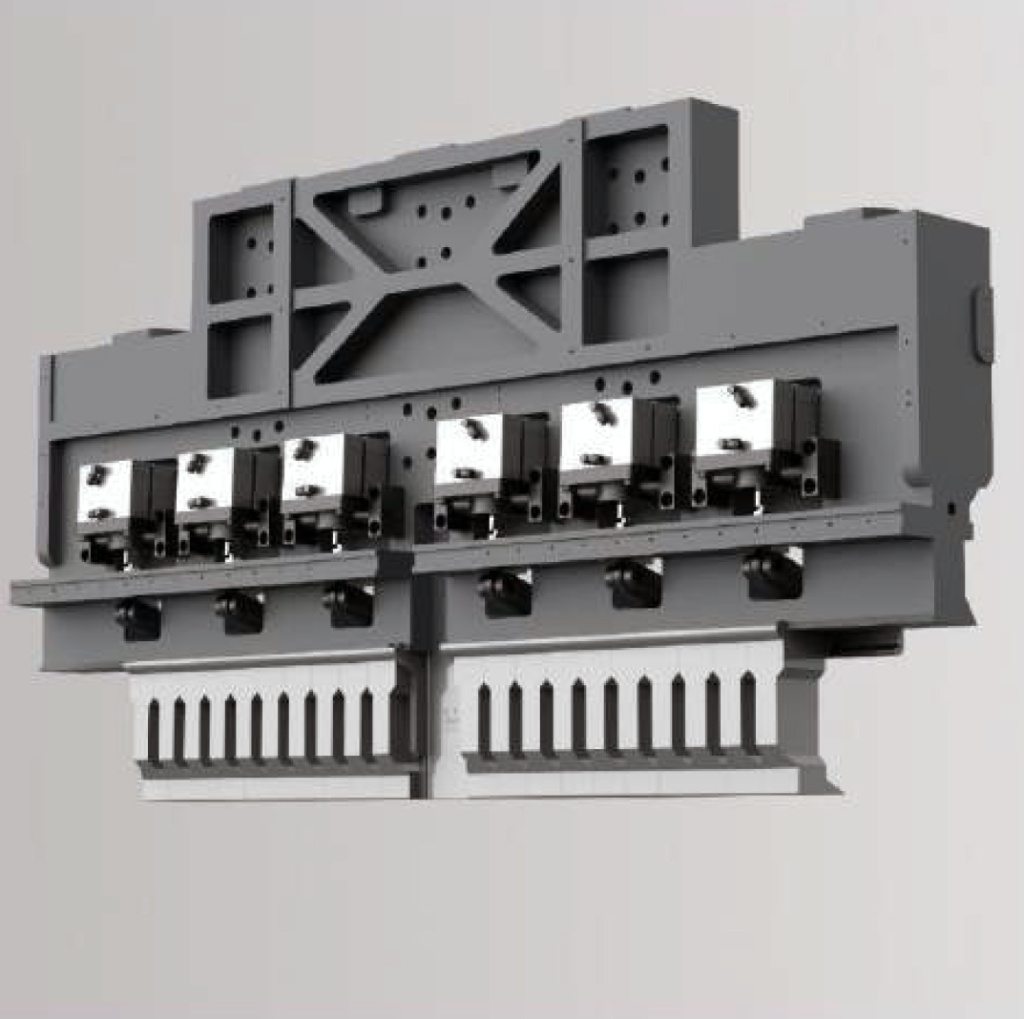

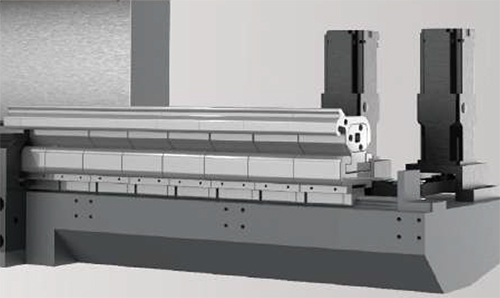

Автоматическая смена инструмента (серия А). Эксклюзивный запатентованный алгоритм автоматической смены оснастки.

Частичная гибка с использованием вспомогательной оснастки. Подходит для мелкосерийного разнообразного производства листового металла.


Вспомогательная оснастка (опционально). Вспомогательная оснастка позволяет осуществлять частичный изгиб заготовок.

Верхняя и нижняя вспомогательная оснастка могут быть изготовлены на заказ в соответствии с требованиями обработки.

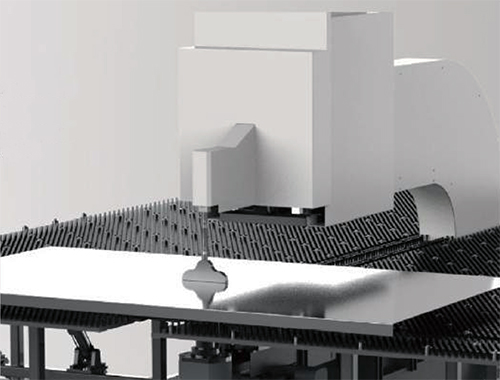

Подъемник по оси С. Подъем по оси С, когда последний изгиб направлен вниз, облегчает подачу заготовки.

Имеет более широкий спектр применения и совместим с большим количеством видов обработки материалов.


 888.jpg Полностью независимая разработка интеллектуальной многоосевой системы ЧПУ с параллельным управлением, архитектура Industry 4.0, 100% автономная и управляемая.

Предоставление партнерам пожизненных услуг по модернизации системы бесплатно.

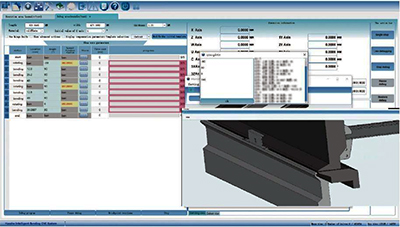

 444.jpg Графическое визуальное программирование (2D), ввод соответствующих параметров гибки для автоматического создания программы гибки.
Поддержка импорта 3D-чертежей
