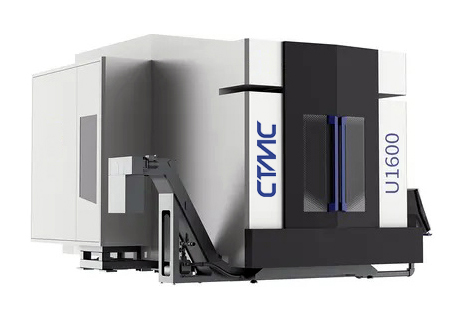

Фрезерные 5-ти осевые обрабатывающие центры CTMC U1600
Диаметр стола: 1600 мм
Габариты заготовки: Ø1600x1250 мм
Мощность: 40/20 кВт
Вес: 40000 кг
- Технические характеристики
- Комплектация
- Доставка
|
Параметр |
Ед. изм. |
Значение |
|
Рабочий диапазон |
X / Y / Z (мм) |
1600/1600/1400 |
|
B / C (°) |
-15-+180/360 |
|
|
Максимальные габариты заготовки (мм) |
Ø1600*1250 |
|
|
Максимальная грузоподъемность (равномерная) (кг) |
4000 |
|
|
Скоростная траверса |
X/Y/Z (м/мин) |
24 |
|
B / C (об/мин/мин) |
35/12 |
|
|
Параметры шпинделя |
Интерфейс инструмента |
HSK-A100 |
|
Максимальная скорость (об/мин) |
10000/12000 (опционально) |
|
|
Мощность (кВт) |
40/25 (опционально) |
|
|
Крутящий момент ( S1/S6) (Нм) |
200/300 (опционально 130/100) |
|
|
Инструмент |
Вместимость (Т) |
40/60 |
|
Максимальная длина/вес инструмента |
мм/кг |
400/15 (опционально 300/8) |
|
Вес станка |
кг |
40000 |
|
Размеры |
мм |
7000x6800x4000 |
Станок серии DEPU U — это высокоточный, высоконагрузочный и высокоэффективный 5-осевой обрабатывающий центр с вертикальной и горизонтальной наклонной головкой.

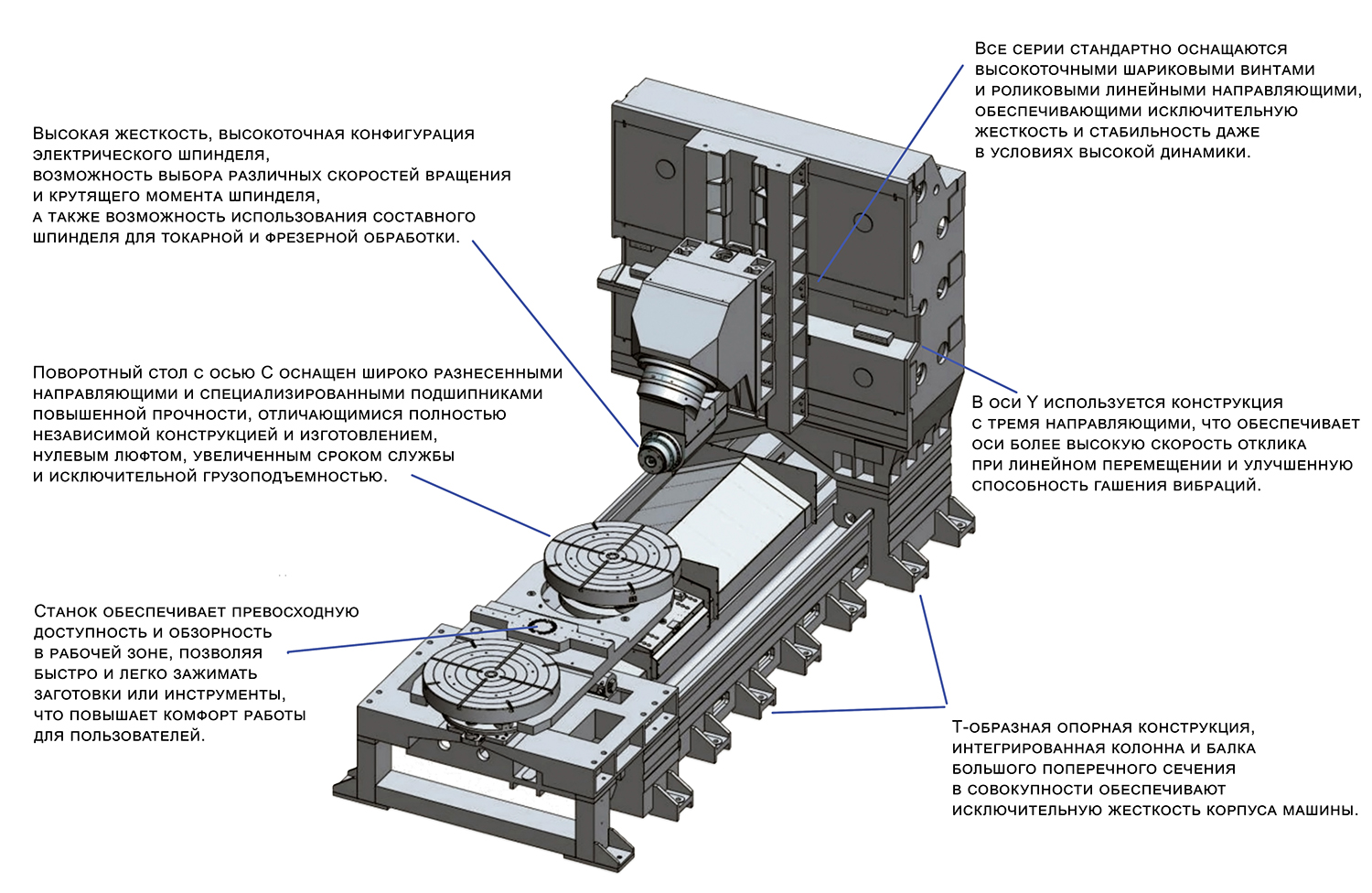

Характеристики U1600D:
Электрический шпиндель.
Высокоточная конфигурация электрического шпинделя с опциональной мощностью 50 кВт и максимальной скоростью вращения до 12000 об/мин.
Поворотный стол по оси C.
Поворотный стол по оси C имеет широкий ход направляющих и высокопрочные специализированные подшипники, полностью разработанные и изготовленные независимо, что обеспечивает нулевой люфт, длительный срок службы и исключительную грузоподъемность.
Зона обработки.
Превосходная доступность и обзорность зоны обработки, обеспечивающие быструю и легкую фиксацию заготовки/инструмента для максимального комфорта оператора.
Высокоточные компоненты привода.
Стандартные высокоточные шариковые винты и роликовые линейные направляющие обеспечивают исключительную жесткость и стабильность в условиях высокой динамики.
Тройная направляющая по оси Y повышает чувствительность к линейному перемещению и улучшает способность к гашению вибраций.
Т-образное основание.
Т-образная конструкция основания с монолитной колонной и балкой большого сечения обеспечивает исключительную жесткость конструкции.
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
