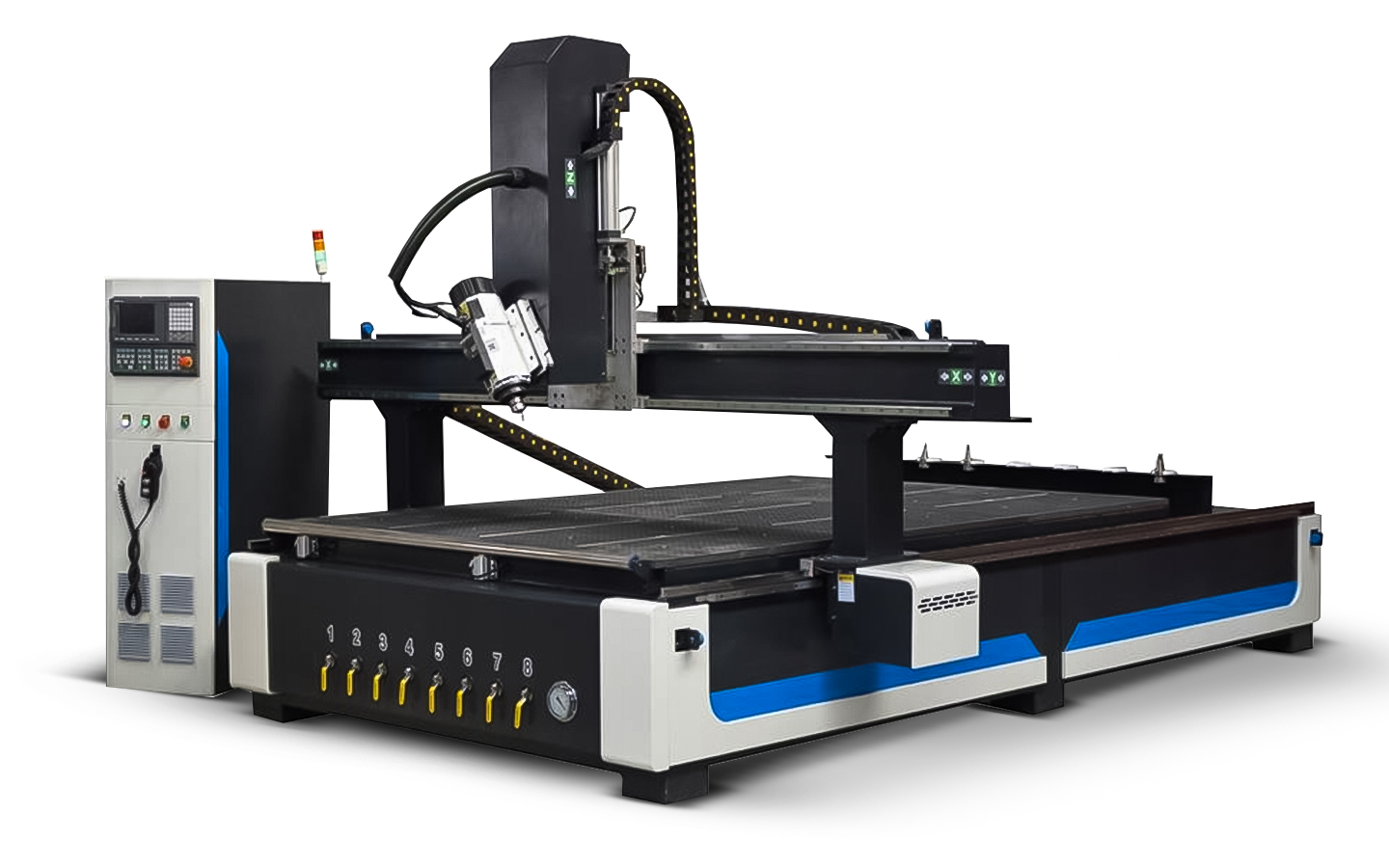

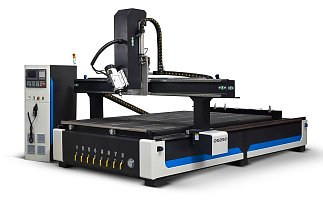

Фрезерный станок с ЧПУ с поворотным шпинделем СТМС VL2030-4SV (с 4-й осью)
Фрезерный станок с ЧПУ с поворотным шпинделем СТМС VL2030-4SV (с 4-й осью)
Артикул: 13478
Зона обработки мм:
X=3000, Y=2000, Z=400
Шпиндель: 9 кВт
Скорость вращ.: 24000 об/мин
Масса: 2800 кг
X=3000, Y=2000, Z=400
Шпиндель: 9 кВт
Скорость вращ.: 24000 об/мин
Масса: 2800 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Наименование |
Ед.изм |
Значение |
|
Продольный ход шпинделя (Y) |
мм |
3000 |
|
Поперечный ход шпинделя (X) |
мм |
2000 |
|
Рабочее расстояние вертикальной оси (Z) |
мм |
400 |
|
Угол поворота шпинделя |
град |
180 (±90) |
|
Тип рабочего стола |
|
Комбинированный (Вакуумный стол +Т-образные пазы) |
|
Направляющие по осям X, Y, Z |
|
Профильные рельсовые направляющие |
|
Пылезащита направляющих по осям X, Y, Z |
|
Да (гофра + скребок со щеткой) |
|
Вид передачи движения по осям X, Y |
|
Косозубая шестерня-рейка |
|
Вид передачи движения по оси Z |
|
Шарико-винтовая передача (ШВП) |
|
Точность станка, мм, не более |
|
±0,1 |
|
Тип электродвигателей привод осей X, Y, Z |
|
Серводвигатель / гибридный серводвигатель |
|
Мощность шпинделя постоянная |
кВт |
9 |
|
Максимальная постоянная скорость вращения шпинделя, |
об/мин |
24 000 |
|
Мощность 1 серводвигателя, |
Вт |
750 |
|
Пылезащита блока управления |
|
IP54 |
|
Ручной сброс вакуума |
|
Да |
|
Охлаждение шпинделя |
|
Водяное/антифриз, чиллер |
|
Система крепления инструмента |
|
Цанговый патрон ISO30-ER32 |
|
Система смены инструмента |
|
Автоматическая |
|
Тип магазина инструмента |
|
Линейный, 8 позиций |
|
Комплект быстросъёмных патронов, шт. |
|
8 |
|
Датчик измерения высоты инструмента |
|
Да |
|
Система управления |
|
Syntec |
|
Виброопоры регулируемые по высоте |
|
Да |
|
Вакуумный насос роторно-пластинчатый (2 шт.) |
|
Да |
|
Исполнение роторно-пластинчатого насоса |
|
взрывозащищенное |
|
Пылезащита роторно-пластинчатого насоса |
|
IP54 |
|
Мощность 1 вакуумного насоса |
кВт |
5,5 |
|
Система автоматической смазки направляющих |
|
Да |
|
Напряжение |
В |
380 |
|
Частота тока |
Гц |
50-60 |
| Масса станка |
кг |
2800 |
Фрезерные станки с ЧПУ СТМС спроектированы для высокопроизводительной и высокоточной фрезерной обработки заготовок и изделий из древесины, пластика, текстолита, искусственного камня, цветных металлов и других материалов с высокой точностью при серийном производстве. Главная особенность фрезерных станков с ЧПУ СТМС возможность выполнять 4-х осевую технологическую обработку деталей, в отличие от классических 3-х осевых станков. Комплектация станка системой ЧПУ позволяет использовать оборудование в автоматическом режиме. Управляющая программа разрабатывается в CAD/CAM системах ПО и через постпроцессор или через USB порт передаются в систему ЧПУ станка. Для решения различных задач можно настраивать режимы обработки: скорость перемещения рабочего инструмента, траекторию движения и другие параметры. Выполнить более точную настройку и задать необходимые координаты осей можно, используя данные с платформы ПК. Наиболее популярные виды ПО для 4-х осевых фрезерных станков с ЧПУ: Type3, Artcam, Wenta и др.
|
|
|
Фрезерные станки с ЧПУ СТМС предназначены для высокопроизводительной обработки и криволинейного раскроя, 3D гравировки и многоуровневой обработки (раскрой и выборка) листовых материалов. Фрезерные станки с ЧПУ СТМС прежде всего отличаются высокой технологичностью, качеством сборки и насыщенной комплектацией, предназначенной под различные технологические и производственные задачи. Фрезерные станки с ЧПУ СТМС отлично впишутся в парк оборудования различной деревообрабатывающей отрасли. Фрезерный станок с ЧПУ СТМС применяются во всех отраслях деревообрабатывающей промышленности: производстве дверей и окон, производстве рекламных вывесок, строительстве, производстве клише и пресс-форм, моделировании и т.д.
|
|
|
|
ОСНОВНЫЕ ОСОБЕННОСТИ
- Двойные двигатели и приводы по оси Y гарантируют стабильность перемещения.
- Реечный привод гарантирует высокую скорость и точность.
- Импортные квадратные направляющие обеспечивают высокую точность и массивность.
- Вакуумная система использует современные зарубежные технологии с двумя полостями, вакуумный насос, система позволяет надежно фиксировать любые материалы. Область вакуумного прижима имеет управление с соленоидным клапаном, для удобства управления пуском и остановкой одним нажатием.
- Удобная конструкция рабочего вакуумного стола с T-пазами и захватами, что позволяет фиксировать заготовку вакуумом или захватами.
- Продуманная защита рабочего стола позволяет избежать повреждений в случае ошибочной операции.
- Продуманная защита от механических столкновений, в случае если макет превышает размеры рабочей области.
|
|
Шпиндель Шпиндель мощностью 9 кВт с жидкостным охлаждением способен выдерживать большие нагрузки в процессе обработки. В сочетании с инвертером Delta (Тайвань) достигаются поистине впечатляющие скорости при обработке материалов. |
|
|
Высокоскоростная косозубая рейка |
|
|
Рельсовые направляющие HIWIN (Тайвань) В сочетании с мощными прецизионными квадратными направляющими HIWIN с сечением 25 мм и каретками с элементами скольжения и качения обеспечивают высокую жесткость и плавность пуска при обработке на больших скоростях. |
|
|
Сервопривод LEADSHINE по всем осям.
|
|
|
Комбинированный вакуумный стол c T-слотами Позволяет максимально упростить и ускорить установку и фиксацию заготовок. Применение такой технологии фиксации значительно сокращает время смены материала и сокращает количество брака из-за ошибок оператора при установке заготовок. Т-слоты осуществляют дополнительную механическую фиксацию небольших заготовок в одно либо нескольких зонах рабочего поля. |
|
|
Вакуумная помпа Vortex Воздушно-вихревой вакуумный насос мощностью 5,5 кВт. |
|
|
Централизованная система смазки Централизованная система смазки направляющих позволяет осуществлять подачу смазочного вещества на направляющие по осям Х, Y, Z.
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
