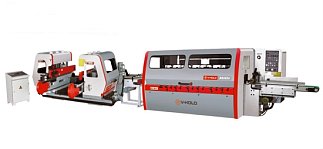

Ламинат новая линия V-HOLD MB283A+MX2614B

Цена: по запросу

Оставить заявку

Автоматическая линия предназначена для изготовления замка (Click) на ламинате. Линия оснащена дополнительными прирезными шпинделями, что исключает сколы по всему периметру панели на МДФ и гарантирует высокое качество готового изделия. Станки оснащены дополнительными прирезными шпинделями, что исключает сколы по всему периметру панели на МДФ и гарантирует высокое качество готового изделия. Нарезание замка производится последовательно высокоточным инструментом на 8-ми шпинделях. Рабочая поверхность стола оснащена твердосплавными платинами, что обеспечивает долговечность работы оборудования и уменьшает износ поверхности стола. Приемный стол оснащен автоподатчиком заготовок для увеличения скорости подачи до 50 м/мин. Линия состоит из продольно профилирующего станка МВ283А, промежуточного приводного транспортера и двухстороннего шипорезного станка МХ2614В. MX2614В имеет твердосплавные рабочие столы на каждой позиции резания для длительного сохранения точности обработки. Кроме того, на каждой позиции резания есть пассивная прижимная плита. Таким образом система позиционирования заготовок обеспечивает высочайшую точность фрезерования, необходимую для изготовления шипов.

  • Использование транспортерной ленты увеличивает производительность и существенно снижает интенсивность работы операторов.
  • Давление прижимов показывается на панели, что крайне удобно для контроля при работе на станке.
  • Высокоскоростные двигатели обеспечивают 7000 (6000-8000 с частотным преобразователем) об/мин.

  • Высокоскоростные электрические двигатели для получения Click соединения (7000 об/мин) могут оснащаться частотным преобразователем 6000-8000 об/мин.
  • Заготовки поступают на вращающиеся подшипники направляющих. Далее заготовки подаются по транспортеру, движущемуся на подшипниках по специальным упрочненным направляющим, что обеспечивает очень высокую точность позиционирования.






Подача с помощью конвейерной ленты, позволяет снизить интенсивность труда оператора.
Эргономичный пульт управления.

Высокоскоростные электродвигатели для получения Click соединения (7000 об/мин) могут оснащаться частотным преобразователем 6000-8000 об/мин.
Шипорезный станок меет шесть режущих суппортов, подающий нижний и прижимной верхний конвейеры.

Заготовки поступают на вращающиеся подшипники направляющих. Далее заготовки подаются по транспортеру, движущемуся на подшипниках по специальным упрочненным направляющим, что обеспечивает очень высокую точность позиционирования.
Последние два шпинделя имеют наклон 45 градусов, что позволяет производить соединение клик.
Технические характеристики
Длина заготовки (мм) 400-1400
Ширина заготовки (мм) 70-300
Скорость подачи (м/мин) 10-40
Частота вращения шпинделей (об/мин) 7000
Частота вращения шпинделей «Click» (об/мин) 6000
Диаметр шпинделя (мм) 40
Диаметр инструмента на шпинделях (мм) 180
Мощность вертикальных шпинделей 4х3КВт
Мощность шпинделей «Click» 2х2,2КВт
Мощность привода конвейера (КВт) 0,75
Мощность привода подачи (КВт) 3
Суммарная мощность (КВт) 20,9
Габаритные размеры (мм) 3450х2500х1670
Ширина заготовки (мм) 70-300
Длина заготовки (мм) 600-1800
Частота вращения шпинделей (об/мин) 7000
Частота вращения шпинделей «Click» (об/мин) 6000
Диаметр шпинделя (мм) 40
Диаметр инструмента на шпинделях (мм) 180
Скорость подачи (м/мин) 40
Диаметр и кол-во обрезиненных роликов 180 мм х 12 шт.
Мощность вертикальных шпинделей (КВт) 6х4КВт
Мощность шпинделей «Click» (КВт) 2х2,2КВт
Мощность привода подачи (КВт) 5,5
Суммарная мощность (КВт) 35,4
Габаритные размеры (мм) 4880х1760х1810
