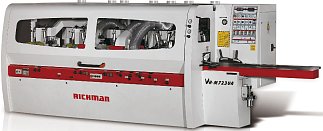

Продольно-фрезерный 4-х сторонний станок Richman VH-M723U

Цена: по запросу

Оставить заявку

Это прекрасное сочетание высокой надежности деревообрабатывающего станка с высокими техническими характеристиками и высшим качеством обработки деревянных заготовок. Идеальное решение для цеха деревообработки по цене и качеству. Предназначены для сложной профильной обработки заготовок с целью получения высококачественных изделий за один проход, после обработки на станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. В-холд -это сбалансированное расположение на всей протяженности станка рабочих узлов обеспечивает плавное прохождение заготовки максимальных сечений.

Станок дополнительно комплектуется

  • Установка универсальных шпинделей с возможностью поворота на 360 градусов
  • Установка пильного шпинделя
  • Увеличение частоты оборотов шпинделей до 9000 об/мин
  • Увеличение скорости подачи до 45 м/мин
  • Автоматическая система подачи заготовок
  • Увеличение мощности электродвигателей
  • Установка электронной системы позиционирования шпинделей
  • Установка автоматической системы смазки стола



Технические особенности

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U


Четырехстороннего деревообрабатывающего станка Richman VH-M723U разработанн по самым высоким стандартам. Пульт управления позволяет контролировать как весь станкав целом, так и отдельно каждый узел.

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U



Приемный стол, покрытый слоем высококачественного хрома. Толщина слоя более 0,3 мм. Хромовое покрытие значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U


На четырехстороннем деревообрабатывающем станке Richman VH-M723U используются полиуретановые верхние и нижние вальцы. На выходе вальцы бережно передвигают деревянную заготовку, что обеспечивает качество обработанных заготовок самых мягких пород.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U

Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U

Устройство подачи коротких заготовок на четырехстороннем деревообрабатывающем станоке Richman VH-M723U позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U


Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок на 4-х стороннем станке.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U


Высокоточные шпинделя четырехстороннего деревообрабатывающего станка Richman VH-M723U прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U


Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U



Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации.

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U
Устройство управления четырехстороннего деревообрабатывающего станка Richman VH-M723U выполнены в соответствие с новейшими требованиями по эргономике и безопасности EC. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U
Одним из важных составляющих надежности является его электрическая часть. Все комплектующие поставляют такие известные компании как . Монтаж электронных компонентов соответствует сертификату CE.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U

Централизованная система смазки узлов и подающего стола 4-x стороннего станка осуществляется встроенными насосами, что значительно упрощает обслуживание станка.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U
На всех четырехсторонних деревообрабатывающих станках Richman используется цифровое позиционирование верхних шпинделей, что значительно позволяет ускорить процесс перенастройки станка.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U

Универсальный шпиндель на 4-х стороннем станке с возможностью поворота на 360 градусов.

 Четырехсторонний деревообрабатывающий станок Richman VH-M723U



Возможность установки на последнем шпинделе блока дисковых пил.
 Четырехсторонний деревообрабатывающий станок Richman VH-M723U



Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.





Технические характеристики

Количество шпинделей (шт) 7
Длина обрабатываемой заготовки (мм) от 200
Ширина обработки (мм) 18-230
Высота обработки (мм) 8-160
Скорость подачи (м/мин) 7-28
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (КВт) 5,5
Мощность нижнего шпинделя (КВт)  7,5
Мощность правого шпинделя (КВт) 7,5
Мощность левого шпинделя (КВт) 7,5
Мощность верхнего шпинделя (КВт) 11
Мощность 2-го верхнего шпинделя (КВт) 7,5
Мощность 2-го нижнего шпинделя (КВт)  11
Мощность универсального шпинделя (КВт) 7,5
Мощность двигателя подъема траверсы (КВт)   0,75
Суммарная мощность (КВт) 66
Диаметр шпинделей (мм)  40
Диаметр инструмента на 1-ом шпинделе (мм)  125
Диаметр инструмента на вертикальных шпинделях (мм)  125-180
Диаметр инструмента на горизонтальных шпинделях (мм)  125-180
Диаметр подающего ролика (мм)  140
Диаметр вытяжного патрубка (мм) 140
Габаритные размеры (мм) 5300х1700х1750
Масса станка (кг) 5800
